A6铝合金门窗制作安装质量安全技术交底.doc

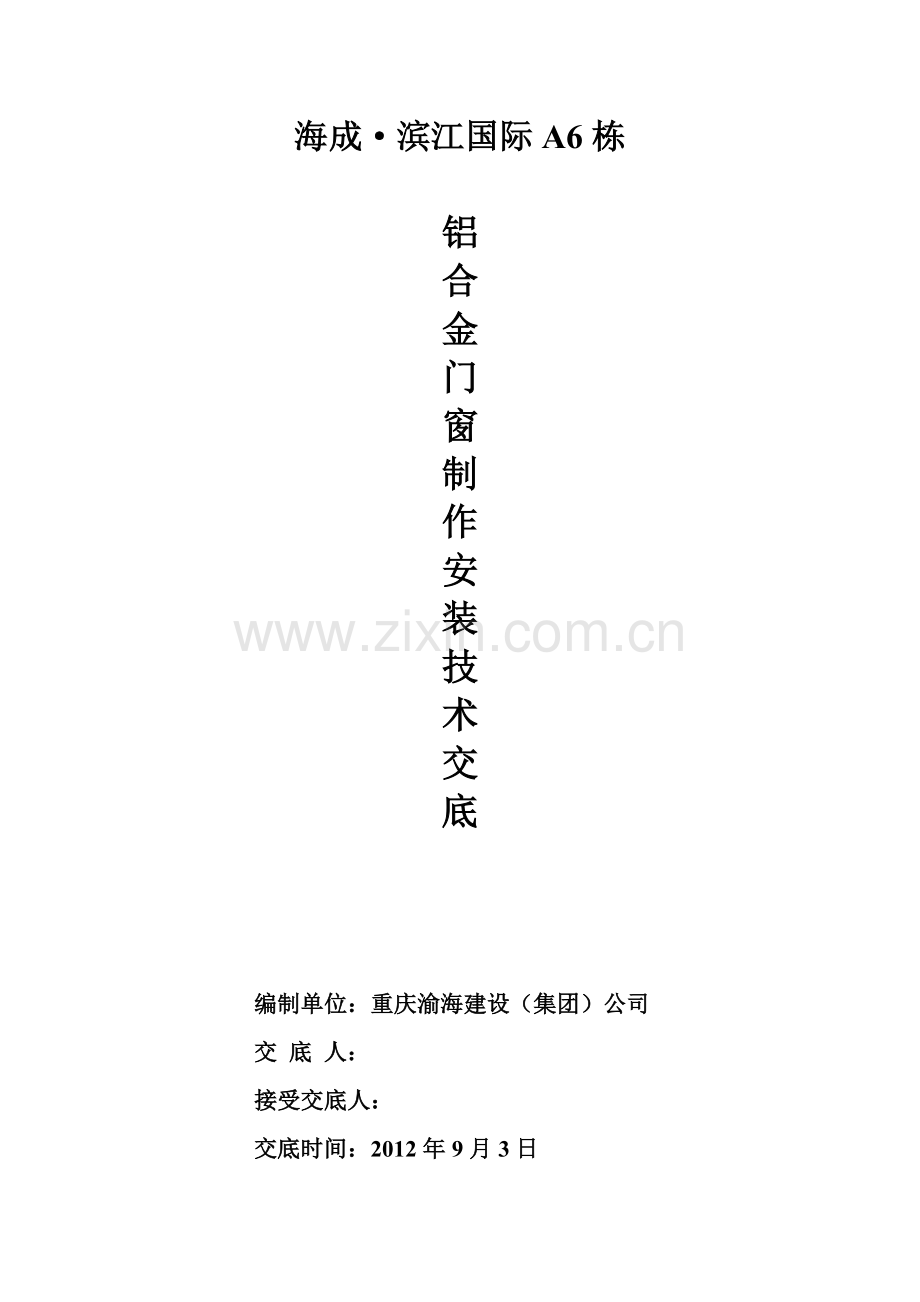

A6铝合金门窗制作安装质量安全技术交底海成滨江国际A6栋铝合金门窗制作安装技术交底编制单位：重庆渝海建设（集团）公司交 底 人：接受交底人：交底时间：2012年9月3日施工单位重庆渝海建设集团有限公司工程名称海成滨江国际A6栋分部工程装饰装修交底部位门窗制作安装日 期2012 年9月3日交底内容交底内容交底内容交底内容交底内容交底内容交底内容铝合金门窗制作安装质量安全技术交底第一 铝合金门窗半成品入场、验收及成品保护一、质量标准 1、质量要求：按照建筑外窗抗风压性能分级及其检测方法(GB7106-86)的规定及设计要求施工，滨江国际A区高层住宅门窗采用断桥隔热中空玻璃铝合金门窗(卫生间、厨房为非断桥铝合金型材，厨房采用5+9A+5中空玻璃，卫生间采用5+9A+5钢化玻璃)，门窗玻璃材质及厚度选用按照建筑玻璃应用技术规程(JGJ113-2003)四部委建筑安全玻璃管理规定执行。2、验收标准：施工要求按照(GB50210-2001)及重庆市工程及建设标准DBJ500652007执行，并达到合格。二、铝合金门窗半成品入场及验收 1、铝合金门窗入场：生产厂家按计划要求入场，所有铝合金门窗型材和制作加工质量须符合设计和经批准的施工方案要求。各种配件、连接件、五金等按甲方通知的标准要求配置齐全。 2、检查验收：由重庆渝海土建施工单位检查所入场门窗是否与设计图及现场实际洞口相符，外观是否受到损伤，各种技术参数是否符合规范要求。三、成品保护 1、铝合金门窗框除型材出厂时的外保护膜外再用同等于百世旺家专用的粘膜包装，再进行安装，窗框应采用三面保护，框与墙体连接面不能有保护层。 2、门窗保护膜应在安装窗扇、固定玻璃前撕去，不可用刀去铲，防止表面划伤，影响美观。 3、进场不同规格和尺寸的门窗框、扇时应在产品的明显部位注明产品标识，分别堆码整齐。 4、产品应放置在通风、防雨、干燥、清洁、平整的地方，严禁与腐蚀物质接触。 5、任何工种严禁用门窗框当架设支点，防止发生变形及损坏和由此造成工伤事故。 6、指派专人巡视，在护窗栏杆施焊时，在窗与施焊部位之间用防火板材隔断，以免施焊时弧点飞溅污染型材和玻璃。 第二 铝合金门窗安装前的准备一、铝合金门窗安装前的准备 1、检查洞口位置：由安装人员会同土建人员逐个检查核对所有门窗洞口的尺寸与铝合金门窗框的规格是否相适应，若发现洞口位置与设计图纸尺寸不符或偏差过大，则应进行必要的整改处理。 2、按室内墙面弹出的水平和墙面的垂直线，标出门窗框安装的基准线，作为门窗安装时的标准，在同一立面上，门窗的垂直方向及水平方向应对齐。 3、门、窗框实际制作尺寸，按照附图预留发泡剂缝隙确定。 第三 铝合金门窗框、扇的安装一、铝合金门窗的安装1、先将铝合金门窗框用塑料薄膜包好，上好锚固板，移入洞口内，再用木楔临时固定，待检查立面垂直，左右间隙大小，待上下位置一致，均符合要求后，再将镀锌锚固板固定在洞口内。2、锚固板是铝合金门窗框与墙体洞口固定的连接件，一端固定在门窗框的外侧，一端固定在密实的墙体洞口内侧，该锚固板为镀锌铁件，厚度1.5mm。 3、锚固板与洞口连接方向： 对门窗框的锚固板在洞口内可采用鸳鸯两个方向固定；当土建提供洞口时一侧已作装饰处理，则采取在一侧固定的形式。因门窗无论是受正风压还是受负风压作用的情况下，锚固板的尾处均受同样大的剪力。滨江国际A区高层住宅的外立面门窗框采用两侧固定，必须保证门窗框的牢固和稳定。4、门窗框与洞口间隙处理： 施工工艺：铝合金门窗框与洞口的间隙，使用泡沫发泡剂填充，间隙不能超过20mm，若超过20mm必须用水泥砂浆着实，否则不打发泡剂。在使用泡沫填充前必须将杂物清理干净，以便施打建筑密封膏，在内、外墙面施打密封胶之前必须用纸胶带粘住墙面，防止污染墙面及密封胶线不整齐、顺直，所有密封胶发泡剂必须按照甲方要求的品牌并提供下家发票备查。在施工中注意不得损坏铝合金门窗上的保护膜，如铝合金型材表面溅了水泥砂浆，应及时擦净，以免腐蚀铝合金，影响外表美观。 由于下枋长期受动载荷影响，必须用水泥砂浆填充密实，不得有空鼓现象。5、铝合金门、窗扇的安装1）、铝合金门、窗扇的安装应在室内、外装修完成后并配合外脚手架拆除前进行，按成品保护的第二条去除保护膜。2）、推拉门、窗扇的安装：将配好的门窗扇分内扇和外扇，先将外扇插入上滑道的滑槽内，自然下落于对应的下滑道的外滑道内，然后再用同样的方法安装内扇，两扇闭合交叉点上口要装防盗块。3）、对于可调导向轮，应在门、窗扇安装之后调整导向轮，调节门、窗扇在滑道上的高度，并使门、窗扇边框间平行，滑动自如。4）、平开门、窗扇安装，采用专用铰链，首先把铰链的卡口固定在铝合金门、窗框上，然后将门、窗扇嵌入框内临时固定，四周间隙调整适当后再固定扇，注意必须保证上、下铰链在同一个轴线上。应由下向上进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。 第四 型材玻璃的垂直运输一、型材及玻璃的运输须利用施工升降机吊装，吊装时不能超重。二、玻璃运输时要特别注意安全，不能将玻璃直接放入升降机内，须在电梯底板与紧靠处置放木条，以防损坏玻璃。三、运输时要匀速提升，玻璃运至楼层需放在安全合适的位置，靠壁及落地需置放木条，且玻璃摆放需整齐、紧贴，且在玻璃外做出安全标记以防碰伤。 第五 玻璃安装一、铝合金门窗安装 1、玻璃就位：根据各型号玻璃尺寸，将玻璃分类分别运至各安装现场。安装前检查玻璃是否存在质量缺陷（如针眼、缺角、划痕波纹等）。安装固定玻璃前，应先在靠外侧面的型材打上一层玻璃胶，上固定玻璃时，将这层玻璃胶适当加压、挤平、挤实，若有溢出的，待玻璃胶干后用开刀割除清尽，所有用于外墙立面的固定玻璃安装都必须采取先在近水面的型材打胶，然后安装玻璃。 1）、当玻璃单块尺寸较小时，可用双手夹住就位，如果单块玻璃尺寸较大时，特别是主、次卧室的大固空玻璃安装时，为保证操作及安全，需使用玻璃吸盘将玻璃吸紧后将其就位。2）、玻璃就位时应将玻璃放在铝型材凹槽的中间，内、外两侧的间隙不应小于2mm，否则会造成密封困难，但也不宜大于5mm，否则胶条起不到挤紧、固定的作用。3）、玻璃的下部应用3mm厚的橡胶垫块将玻璃垫起，玻璃不得直接坐落在金属面上。2、密封与固定：玻璃就位后，应及时用胶条定位，然后施打玻璃胶。3、自我检查玻璃安装的牢固性、稳定性。4、玻璃安装完成后，将玻璃表面的商标、灰尘打扫干净。5、窗扇玻璃在厂内安装完成，固定玻璃现场安装。 第六 安全生产注意事项除严格遵照建设工程安全生产的各项操作规程施工外，进入滨江国际施工现场的操作班组和管理人员还必须佩带胸牌，与土建施工单位项目经理部及栋号负责人共同做好工作面介绍及操作面的安全交底工作，关于外脚手架与主体结构的固定拉杆或临时栏杆穿过铝合金门窗洞口，而影响铝合金门窗框、扇安装的或遇到外架不能满足固定玻璃安装的情况，铝合金门窗施工单位一律不准私自改动和拆除，必须统一通知土建单位安全生产负责人或甲方代表，由土建单位架子工，在重新更换位置加固后才可以安装。本条要求，铝合金门窗施工单位必须严格遵照执行，否则将给予严厉处罚。专业技术负责人： 交底人： 接受人：
