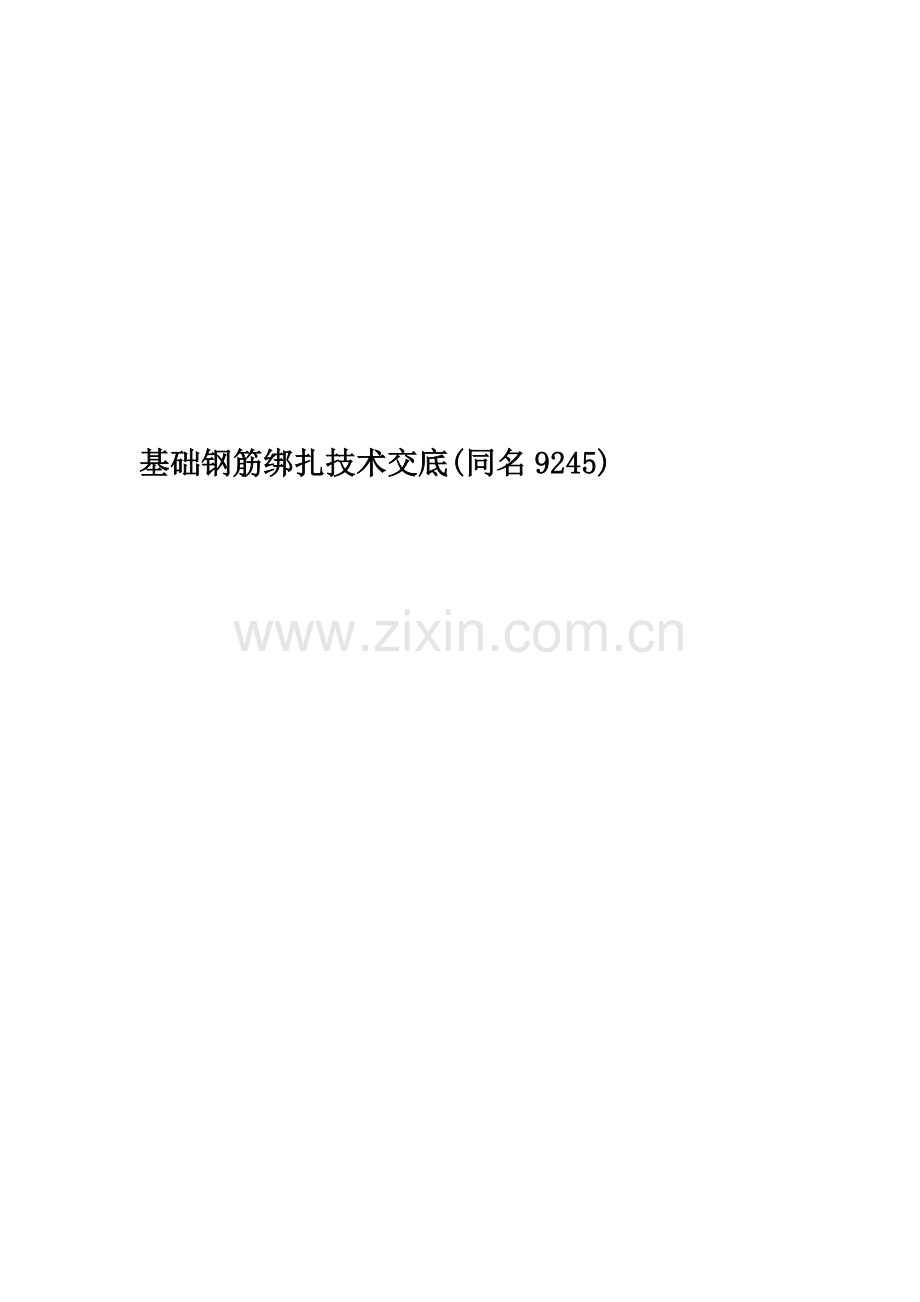

基础钢筋绑扎技术交底(同名9245).doc

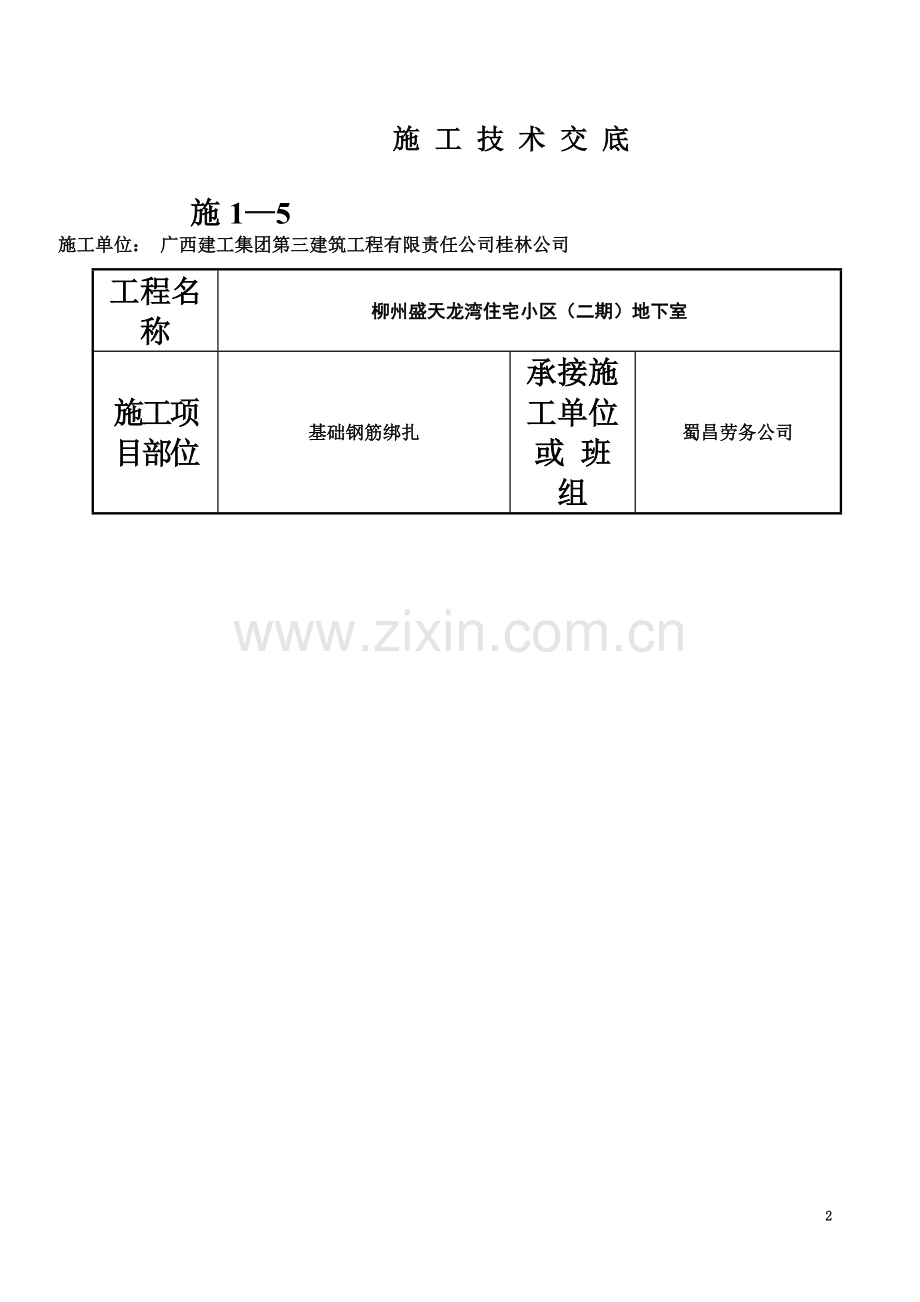

基础钢筋绑扎技术交底(同名9245)施 工 技 术 交 底 施15施工单位： 广西建工集团第三建筑工程有限责任公司桂林公司工程名称柳州盛天龙湾住宅小区（二期）地下室施工项目部位基础钢筋绑扎承接施工单位或 班 组蜀昌劳务公司交底内容一、材料要求1、根据设计要求，工程所采用钢筋种类、规格必须符合要求，并经检验合格。2、钢筋及半成品符合设计及规范要求。3、钢筋绑扎用的铁丝可采用2022#铁丝（火烧丝）或镀锌丝（铅丝），其中22#铁丝只用于绑扎直径12mm以下的钢筋。二、作业条件1、钢筋进场后经检查有出厂质量证明、复试报告、并按施工平面图中指定的位置，按规定使用部位、编号分别将垫木堆放。2、钢筋绑扎前，对有锈蚀的钢筋，除锈之后再运至绑扎处。3、已按钢筋加工任务单加工好钢筋，已加工好的钢筋规格、形态、数量全部正确。4、做好抄平放线工作，弹好柱、剪力墙、筏板外边、承台外皮尺寸线及轴线。5、筏板砖模、承台木模已安装完毕。三、施工工艺（一）、工艺流程1、单层承台钢筋绑扎弹插筋位置线运钢筋到使用部位绑承台底板钢筋下部钢筋及地梁钢筋设置垫块放置马凳插柱预埋钢筋基础底板钢筋验收2、筏板双层钢筋绑扎弹插筋位置线运钢筋到使用部位绑筏板、电梯井底板钢筋下部钢筋设置垫块放置马凳绑筏板、电梯井底板上部钢筋插墙、柱预埋钢筋基础底板钢筋验收（二）、操作工艺1、按图纸标明的钢筋间距。算出底板实际需要的钢筋根数，一般让靠近板模板边的那根钢筋离模板边为50mm，在底板上用粉笔和墨斗弹出钢筋位置线和墙、柱插筋位置线。2、将钢筋运到指定位置。3、先铺筏板底板下层钢筋，根据设计和规范要求，先铺长向钢筋再铺短向钢筋，上层钢筋与下层钢筋放置相反。 接受交底人： （签名） 年 月 日交底人： （签名） 年 月 日施 工 技 术 交 底 施15施工单位： 广西建工集团第三建筑工程有限责任公司桂林公司工程名称柳州盛天龙湾住宅小区（二期）地下室施工项目部位基础钢筋绑扎承接施工单位或 班 组蜀昌劳务公司交底内容4、根据“七不准绑”的原则对钢筋进行检验，钢筋绑扎时，全部交叉点都必须绑扎，不得漏绑。如果采用一边顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不产生位移。禁止跳扣，避免网片歪斜变形。5、检查筏板底板钢筋施工合格后，放置底板砼保护层用的砂将垫块，垫块厚度5cm。垫块间距按1M距离呈梅花型摆放；上下层钢筋之间用16三级钢筋加工成马登，间距1.5M梅花形布置。6、柱、剪力墙与基础连接的插筋下端，用90弯钩与基础进行绑扎，其箍筋应比柱的箍筋小一个柱筋直径，以便于连接。插筋在筏板位置时，除与筏板底筋绑扎牢固外，还应与筏板面筋绑扎好；承台外的柱插筋的位置可采用钢筋架成井字型固定牢固，以免造成柱轴线偏移。7、筏板受力筋按设计要求全部采用直螺纹连接，要求接头错开，其错开间距不小于35d（d为受力钢筋的较大直径），且不小于500mm。任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，不宜大于50%，接头位置下部宜设在跨中1/3区域、上部宜设置设在支座1/4区域。8、由于基础底板及基础梁受力的特殊性，上下层钢筋断筋位置应符合设计和规范要求。四、质量标准 （一）、主控项目1、钢筋全部为三级钢、焊条的品种（HPB235级钢筋采用E43焊条，HRB335级钢、HRB400级钢及Q345钢材采用E50焊条）和性能必须符合设计要求和有关标准的规定。2、钢筋带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。3、钢筋的规格、形状、尺寸、数量、锚固长度、接头设置，必须符合设计要规范要求。 （二）、一般项目1、钢筋网片和骨架绑扎缺扣、松扣数量不超过绑扎扣数的10%，且不应集中。2、弯钩的朝向应该正确。绑扎接头就符合施工规范的规定。封边构造钢筋的长度、间距、直径、数量，箍筋间距、数量、弯钩角度和平直长度，就符合设计要求和施工规范的规定。 接受交底人： （签名） 年 月 日交底人： （签名） 年 月 日施 工 技 术 交 底 施15施工单位： 广西建工集团第三建筑工程有限责任公司桂林公司工程名称柳州盛天龙湾住宅小区（二期）5#、6#楼施工项目部位基础钢筋绑扎承接施工单位或 班 组强盛劳务公司交底内容钢筋加工允许偏差应符合下表规定：项 目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5钢筋绑扎允许偏差：项次项 目允许偏差（mm）检 验 方 法1绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量边续三档，取最大值2绑扎钢筋骨架宽、高5钢尺检查长10钢尺检查3绑扎箍筋、横向钢筋间距20钢尺量边续三档，取最大值4受力钢筋间距10钢尺量两端、中间各取一点，取最大值排距55钢筋弯起点位置20钢尺检查6受力钢筋保护层厚度基础10钢尺检查梁5剪力墙3五、成品保护1、成型钢筋及钢筋网片应按指定地点堆放，用垫木垫高放整齐，地面保持干燥，以防止钢筋变形、锈蚀、油污。2、绑扎墙、柱钢筋时应搭临时架子，不准蹬踩钢筋，沿墙柱筋上下攀爬。3、电梯井板钢筋的上层钢筋绑扎好后，不准在上面踩踏行走。浇筑砼时要有钢筋工专门负责修理。4、浇筑砼时，严禁碰撞移动预埋件，如碰动则应按原设计位置重新固定牢靠。 接受交底人： （签名） 年 月 日交底人： （签名） 年 月 日施 工 技 术 交 底 施15施工单位： 广西建工集团第三建筑工程有限责任公司桂林公司工程名称柳州盛天龙湾住宅小区（二期）地下室施工项目部位基础钢筋绑扎承接施工单位或 班 组蜀昌劳务公司交底内容5、各工程操作人员严禁随意割断钢筋及在钢筋上进行电弧点焊。如确实需要，须征得设计同意。6、多工种交叉作业时，易损坏钢筋绑扣，浇筑砼前进行隐检时，应检查钢筋的绑扣，如有缺漏的应将钢筋整理后补上绑扣。7、不得踩踏已绑好的钢筋。8、钢筋如有踩弯、移位或脱扣时，应及时调整、补好。六、应注意的问题1、墙、柱主筋的插筋与底板上、下要加定位框进行固定，绑扎牢固，确保位置准确。2、墙、柱钢筋每隔1M左右加绑带铁丝的水泥砂浆垫块，垫块呈梅花形布置，确保钢筋保护层厚度。3、木工和水电工的所有预埋件不得和设计的钢筋直接进行电弧点焊。4、墙柱竖向钢筋位置必须用水平定距内外双控进行固定，在墙柱模板上口加扁铁是竖向钢筋外控的重要措施。5、浇筑砼前检查钢筋位置是否正确，振捣砼时防止碰动钢筋，浇完砼后立即修整钢筋的位置，防止柱墙筋位移。6、配制箍筋时应按内皮尺寸计算，防止梁筋骨架尺寸过小。7、梁柱端、柱核心区箍筋应加密。8、箍筋末端就弯成135，平直部分长度为10d。9、板的钢筋位置应准确，数量符合设计文件，施工时不应踩到下面。10、绑板的钢筋时用尺杆划线，绑扎时随时找正调直，防止板筋不顺直。11、绑纵向受力钢筋时要吊正，搭接部位绑3个扣，绑扣不能用同一个方向的顺扣。12、严格执行钢筋“七不绑”要求：1）、未放四条（墙柱皮线、模板外50线）不绑。2）、未清除砼接槎部位全部浮浆到露石子不绑。3）、未清理污筋不绑。4）、未检查偏位筋不绑。5）、偏位筋未按1：6调正不绑。6）、甩槎筋长度、错开百分比、错开长度不合格不绑。7）、接头质量不合格不绑。 接受交底人： （签名） 年 月 日交底人： （签名） 年 月 日施 工 技 术 交 底 施15施工单位： 广西建工集团第三建筑工程有限责任公司桂林公司工程名称柳州盛天龙湾住宅小区（二期）地下室施工项目部位基础钢筋绑扎承接施工单位或 班 组蜀昌劳务公司交底内容七、环境、职业健康安全管理措施（一）、环境管理措施1、钢筋下料及钢筋应集中堆放，并及时回收外运处理。2、切断的钢筋头应及时清理回收。（二）、职业健康安全管理措施1、机械用电和现场用电应符合施工临时用电规范的规定。2、绑扎墙、柱构件时，不得站在钢筋骨架上或攀登骨架。 接受交底人： （签名） 年 月 日交底人： （签名） 年 月 日 11
