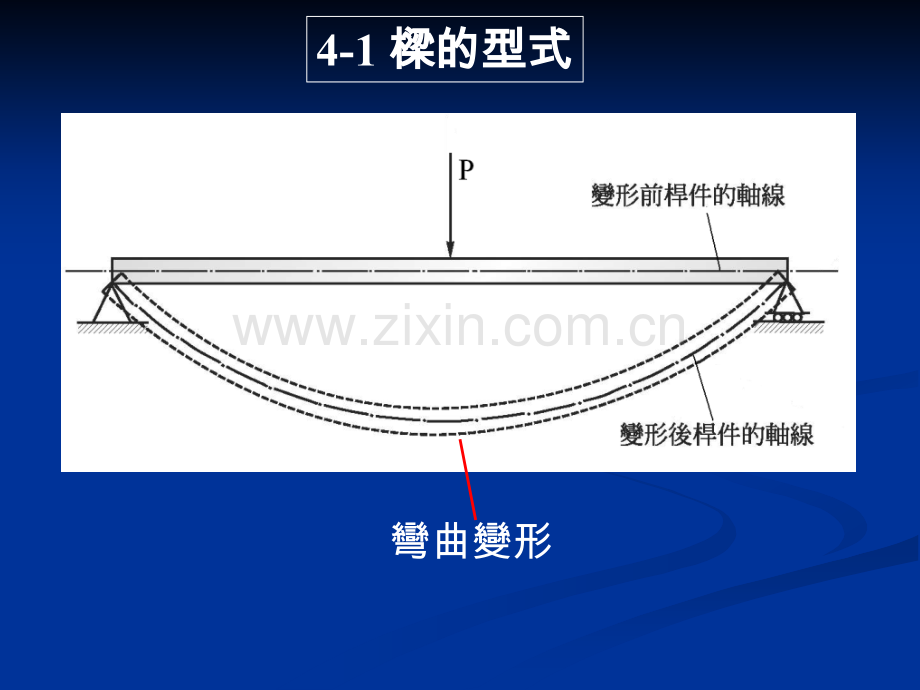

第第 4 章章剪剪 力力 與與 彎彎 矩矩4-1 樑的型式樑的型式彎曲變形支座1.鉸支座在支撐點限制了x 及 y 方向的位移2.滾支座在支撐點限制了 y 方向的位移但 x 方向可移動3.固定支座在支撐點限制了 x、y 方向的移，及x-y 平面的旋轉載荷例題 求支撐處的反作用力例題 求支撐處的反作用力()學後評量 4-1.1 有2題請自行練習4-2 剪力與彎矩剪力與彎矩利用靜力平衡方程式不僅可求出各支承的反作用力，並可進一步求出各截面的內力此截面的內力為何？RARBVVVVa-xb結果同前！剪力之正負號定義彎矩之正負號定義正的剪力與彎矩例題4-2 求在C點截面上的剪力與彎矩解RARB從C點剖開，取左半段分析4kN若從C點剖開，取右半段分析6kN例題4-3 求在C點截面上的剪力與彎矩解VA12kN3mA12kN8kN2mC左半段右半段4kN1m4-3 載荷、剪力與彎矩之關係載荷、剪力與彎矩之關係本節暫略4-3 剪力與彎矩圖剪力與彎矩圖1.當在樑的某一段內，無分佈負荷作用水平線斜直線2.當在樑的某一段內，負荷為均勻負荷斜直線二次曲線3.當在樑上的某一點，有一集中負荷P有轉折斜直線4.當在樑上的某一點，有一力偶(矩)作用MO解RARD11N9 NVA解40N學後總評量 取圖 P4-1,P4-4 (畫剪力與彎矩圖)
