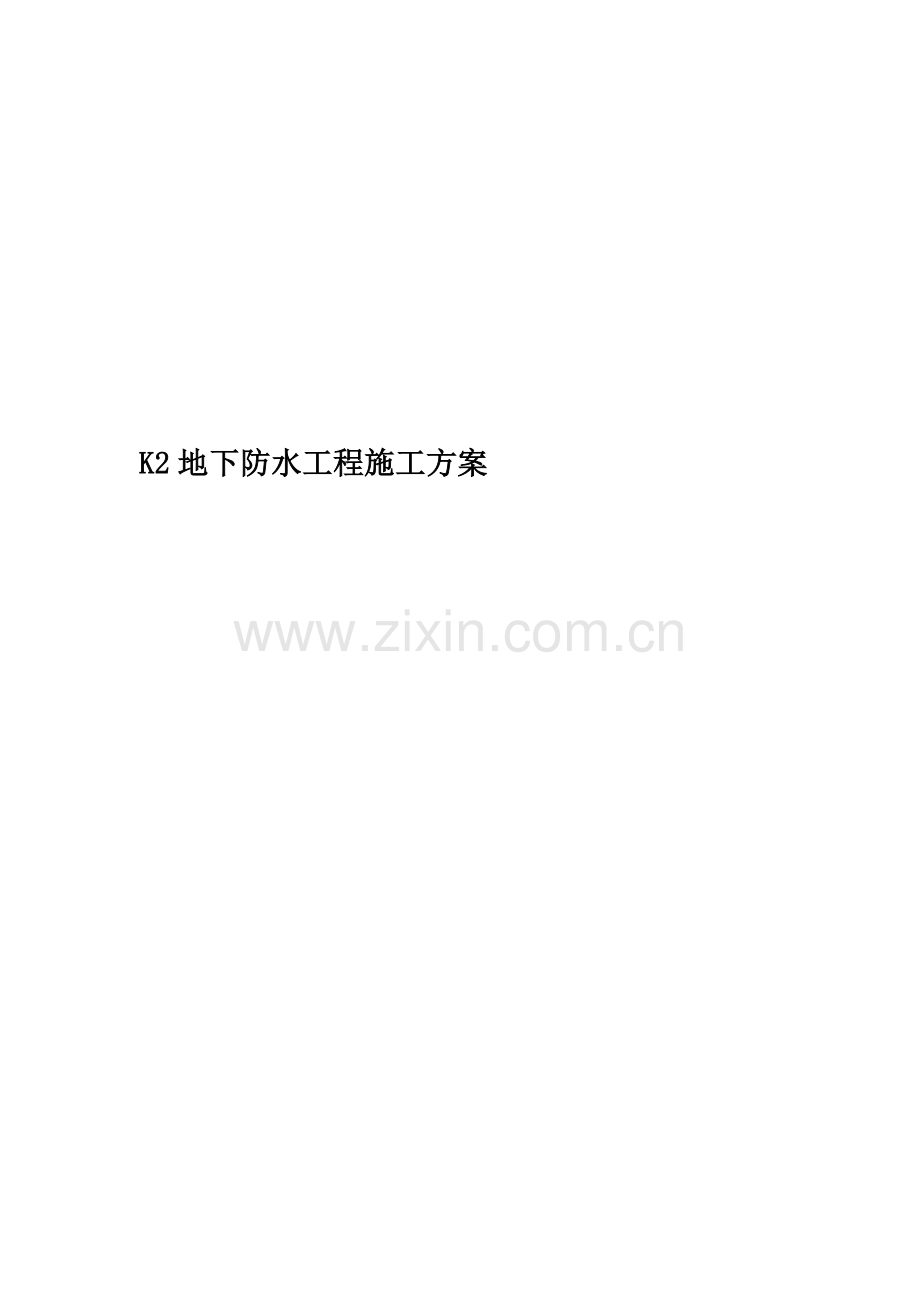

K2地下防水工程施工方案

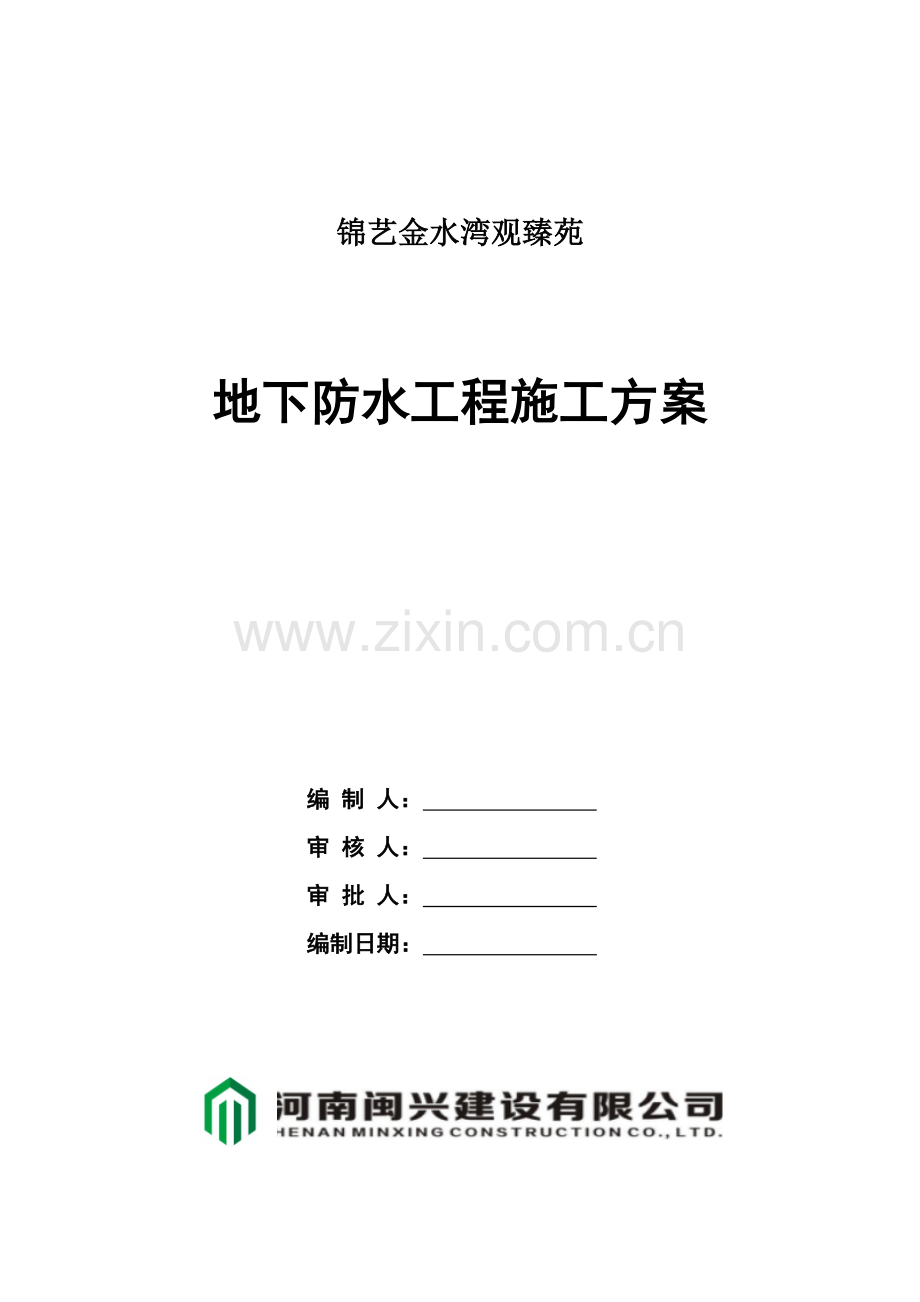

锦艺金水湾观臻苑

地下防水工程施工方案

编 制 人：
审 核 人：
审 批 人：
编制日期：

地下 防水工程施工方案

目 录

第一章 编制依据 1
第二章 工程概况 1
第三章 施工总体安排 1
第四章 防水体系设计构造做法 3
第五章 工艺流程 4
第六章 质量标准 7
第七章 质量管理点及控制措施 8
第八章 应注意的质量问题 8
第九章 安全文明施工、消防保证措施 9

第一章 编制依据

1、《建筑工程施工质量验收统一标准》 （GB50300-2013）
2、《屋面工程质量验收规范》 （GB50207-2012）
3、《建筑防水工程技术规程》 （DBJ15-19-2006）
4、《地下防水工程质量验收规范》 （GB50208—2011）
5、《地下工程防水技术规范》 （GB50108—2008）
6、《水泥基渗透结晶型防水材料》 （GB18445-2012）
7、锦艺金水湾观臻苑（K2地块）工程施工图纸、有关施工现场实际情况
8、闽兴建设有限公司企业标准

第二章 工程概况

本工程位于郑州市文化路以东，滨河路以南，桂园南街以西，龙源街以北，总建筑面积约为31.08万㎡,有1-3#楼、5-13#楼、15#楼为住宅楼,16、17#楼为商业及小区配套，18#楼为幼儿园，共16栋单体建筑和相应地下车库组成。
本工程建设单位为河南锦家置业有限公司，设计单位为中国核电工程有限公司郑州分公司，监理单位为郑州恒基建设监理有限公司，施工单位为河南闽兴建设有限公司。
本工程地下室做为地下变配电室及其他经常有人员停留的使用区域，防水等级为一级，其余做为地下车库及其他设备用房的区域，防水等级为二级。地下室外墙及底板均需用抗渗等级P8的抗渗钢筋混凝土，地下室外墙及底板防水构造做法参照12YJ2，节点2/C6,2/C8，防水层选材及用料做法：高低压配电室及设备房、物业用房底板两层（4mm+3mm厚）SBS防水卷材（-25Co），其它底板一层4mm厚SBS防水卷材（-25Co）。
第三章 施工总体安排
1、施工准备
1.1、材料、机具准备
1.1.1材料准备：SBS改性沥青聚酯胎防水卷材(根据建设单位指定厂家品牌采购)。
SBS改性沥青防水卷材规格表
厚度（mm）
宽度（mm）
长度（mm）
4
1000
20000
3
1000
20000
技术性能：

SBS改性沥青防水卷材技术性能表
项    目
单位
指   标
聚酯胎
拉伸
性能
拉力
N
≥400
延伸率
%
≥30
耐热度
85℃受热2h不流淌，涂盖层无滑动
低温柔性
-15℃绕规定直径圆棒，无裂纹
不透水性
压力/保持时间
0.2MPa/30min

1.1.2机具准备：高压吹风机、小平铲、笤帚、电动搅拌器、油毛刷、铁桶、专用火焰喷枪、压子、手持压滚、铁辊、剪刀、量尺、1500mmφ30管（铁、塑料）、划（放）线用品。
1.2、技术准备：
1.2.1对基层的要求：基层牢固，无空鼓现象；表面平整、清洁、干燥；阴阳角处必须做成圆弧形；
1.2.2外墙防水施工前墙面上的预埋件、穿墙管线、预留洞等部位经过处理，符合规范要求，并做好隐检记录。
1.2.3施工前已完成《施工方案》和技术交底，《施工方案》报监理审批后，对施工人员进行详细的技术交底及答疑。
1.3、现场准备：
1.3.1材料准备
防水层：聚酯胎SBS（-25o）4mm厚防水卷材、3mm厚（局部需要）防水卷材
附加层：3mm厚SBS单层
隔离层：0.4mm厚聚乙烯薄膜
防水材料已进场，且按照相关规范检验批进行取样，且复试结果合格。
1.3.2施工用材料均为易燃物，必须准备好相应的消防器材。作业面设置灭火器，并派专人看火。
2、劳动力计划
项目部成立此分项工程的专项领导小组：
工程负责：苗春青
项目执行经理：赵新
技术负责人：贾友海
质量检查：秦振军
安全负责：张东良
工人20名
第四章 防水体系设计构造做法
1、地下室底板（从上向下）
2、地下室侧墙（从外向内）

3、地下室室外顶板做法

第五章 工艺流程
1、基础底板防水施工

1.1、施工流程
基层处理→铺3厚附加层→附加层验收→铺4厚SBS→验收→铺隔离层→做灰饼→浇筑C20防水保护层→养护
1.2、施工方法：
1.2.1、涂刷冷底子油：在基层表面满刷两道冷底子油，涂刷应均匀，不透底。
1.2.2、铺贴4厚SBS改性沥青防水卷材：所有基坑、砖模转角、及后浇带的两边等处必须先铺贴附加层，附加层厚度3mm，宽度≥500mm，搭接宽度≥100mm。附加层施工完成报监理单位验收合格，开始施工大面积防水卷材。

将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用φ30的管穿入卷心，卷材端头比齐开始铺的起点，点燃专用火焰喷枪，加热基层与卷材交接处，喷枪居加热面保持300mm左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好。卷材横向搭接宽度≥100mm，纵向搭接宽度≥100mm，相邻两幅卷材接缝错开≥1000mm，且两层卷材不得相互垂直铺贴。
局部地下室配电房及设备房、物业用房底部防水采用两层（4mm+3mm）SBS防水，施工时，上下两层防水卷材应接缝错开半幅卷材，接头位置错开1米，严禁出现对缝现象。
1.2.3、热熔封边：卷材接缝处用喷枪加热，压合至边缘挤出沥青粘牢。卷材末端收头用沥青嵌缝膏嵌固填实。并符合下列规定与要求：
1）火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材；厚度小于3mm的高聚物改性沥青防水卷材，严禁采用热熔法施工。
2）卷材表面热熔后，应立即滚铺卷材，排除卷材下面的空气，并辊压粘结牢固，不得有空鼓、皱折。
3）滚铺卷材时，接缝部位必须溢出沥青热熔胶，并应随即刮封接口使接封缝粘接严密。
4）铺贴后的卷材应平整、顺直，搭接尺寸正确，不得有扭曲。
1.2.4、保护层施工
找平：0.4厚聚乙烯薄膜隔离层已铺好，抄平，在聚乙烯薄膜上部按4M×4M做灰饼找平。
C20细石混凝土浇筑：施工时，采用塔吊配合小推车和铁锹作业，在施工过程中严禁破坏防水层。电梯坑、集水坑斜坡处浇筑时应采用塌落度较小的干硬混凝土拍实。局部不平整处，待细石混凝土强度达到以后，及时用1:2水泥砂浆抹面找平。
浇水养护：平面C20细石混凝土保护层浇筑完成，及时浇水养护，养护时间不得小于12h。
2、地下室外墙防水施工：

2.1、施工工艺流程
清理基层→基层处理→铺3厚附加层→附加层验收→铺4厚SBS→验收→保护层→2：8灰土回填，素土同步回填。
2.2施工操作要点
2.2.1 基层处理
地下室外墙止水螺栓突出墙面的部分用气焊割除，并用扁口錾子修整周围混凝土后，用1：2水泥砂浆修补平整。
模板拼缝处砼错台用磨光机打磨平整，麻面、气孔用1：2水泥砂浆抹实压光，将外墙面上附着的砂浆疙瘩等杂物清除干净，保持外墙面牢固、平整、清洁、干燥，无空鼓、裂缝。
外墙阳角用磨光机打磨出圆弧角，局部不规则可用1:2水泥砂浆抹面，半径不小于30mm。
出墙面的管根用1：2水泥砂浆抹出半径不小于50mm的圆弧角，注意管道连续集中处，管与管之间的管根也要处理到位，防止遗漏。
墙面顶部防水收头处的凹槽，清理干净后用1：2的水泥砂浆抹出凹槽槽口，阴阳角部位抹成圆弧角。
2.2.2刷基层处理剂
要求同底板SBS防水卷材施工
2.2.3铺贴附加卷材层
要求同底板SBS防水卷材施工
2.2.4热熔铺贴大面积防水卷材
要求同底板SBS防水卷材施工。
铺贴方向：外墙SBS防水卷材应沿着外墙垂直方向由下至上铺贴。满粘法施工，粘贴密实，严禁空鼓。
2.2.5搭接要求
外墙SBS防水卷材搭接要求与底板防水卷材和搭接要求基本相同，但同一层卷材长边搭接搭接100mm，短边搭接应100mm。
2.2.6封边处理，检查验收
外墙每层防水卷材铺贴完后，应进行封边处理，封边要求同底板防水卷材相应做法。
防水卷材铺贴完成，经自检合格，报建设、监理单位验收。
3、地下室顶板防水施工工艺参照基础底板防水施工
4、施工时注意成品保护，防止人为及机械性破坏。
第六章 质量标准
1、防水卷材保证项目
1.1 高聚物改性沥青防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用，应有合格的出厂证明。
1.2 卷材防水层特殊部位的细部作法，必须符合设计要求和施工及验收规范的规定。
1.3 防水层严禁有破损和渗漏现象。
2、基本项目：
2.1 基层应平整，无空鼓、起砂，阴阳角应呈圆弧形或钝角。
2.2 改性沥青胶粘剂涂刷应均匀，不得有漏刷、透底和麻点等现象。
2.3 卷材防水铺附加层的宽度应符合规范要求；分层的接头搭接宽度应符合规范的规定，收头应嵌牢固。
2.4 卷材粘结应牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。
3、成品保护
3.1 地下卷材防水层部位预埋的管道，在施工中不得碰损和堵塞杂物。
3.2 卷材防水层铺贴完成后，应及时做好保护层，防止结构施工碰损防水层；外贴防水层施工完后，应按设计砌好防护墙。
3.3 卷材平面防水层施工，不得在防水层上放置材料及作为施工运输车道。
第七章 质量管理点及控制措施
1、已铺贴好的卷材防水层和刷涂完毕防水涂料层，应采取措施进行保护，严禁在防水层上进行施工作业和运输，并及时做防水层的保护层。
2、穿过屋面、墙面防水层出的管位，防水层施工完后不得再有变更和损坏。
3、屋面落水口处，施工中应进行临时塞堵和挡盖，以防落杂物，屋面及时清理，施工完成后将临时封堵、挡盖物及时清除， 保证管内畅通。
4、为避免防水层受到损坏，细石混凝土养护初期不得上人，待强度达到1.2MPa以上，才允许在其上行走，但只允许穿不带钉子的软底鞋。
5、已施工的防水层上不得凿眼打洞或通过屋面运送重物。
6、在细石混凝土防水层上进行其他作业，必须在混凝土达到设计强度的70%后进行，并应采取必要的保护措施。
第八章 应注意的质量问题
1、卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中，应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，卷材接搭长边100mm，短边100mm。
2、空鼓：铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓；施工时基层应充分干燥，卷材铺设应均匀压实。
3、管根处防水层粘贴不良：清理不洁净、裁剪卷材与根部形状不符、压边不实等造成粘贴不良；施工时，清理应彻底干净，注意操作，将卷材压实，不得有张嘴、翘边、折皱等现象。
4、渗漏：转角、管根、变形缝处不易操作而渗漏。施工时，附加层应仔细操作；保护好接槎卷材，搭接应满足宽度要求，保证特殊部位的施工质量。
5、相容性：所选用基层处理剂、密封材料等配套材料，均应与铺贴的卷材材性相容、匹配。
6、细石混凝土浇筑，应注意次序，宜采取先远后近，先高后低的原则逐格进行施工。运输宜搭设脚手马道，手推胶轮车不得直接在找平层、隔离层上行走，混凝土应先倒在铁板上，再用铁锹铺设；如用吊斗浇灌时，倾倒高度不应大于lm，且宜分散浇筑，避免集中。
7、施工时做好相关质量记录：
（1） 防水卷材产品合格证，现场取样复试合格资料。
（2） 隐蔽工程检查验收资料及质量检验评定资料。
第九章 安全文明施工、消防保证措施
1、由专职安全员对现场安全进行检查监督。
2、进入施工现场的施工人员必须戴好安全帽及个人安全防护用品。
3、现场的安全防护设施不得进行破坏或拆除，当必须进行拆除时必须征得主要管理人员的同意后方可进行。
4、当进行剪力墙施工交叉作业时，必须注意上部人员施工情况，防止落物坠落伤人。
5、进行动火作业时，必须得到安全管理人员的同意后方可进行操作且必须进行动火作业审批手续，并对动火现场进行检查，清除可燃、暴物品。
6、进行吊运作业时，必须服从管理人员的安排，不得强行吊运，并按要求进行。
7、作业完成后，应对作业场所进行清理，有害、毒物品必须进行清除，堆放到指定地点。
8、做好文明施工工作，做到工完场清。
9、雨天刮五级以上大风时，应停止施工。

附件：桩头防水节点规范做法
（JGJ94-2008，P178，P179）
