箱涵施工方案通用版样本.doc

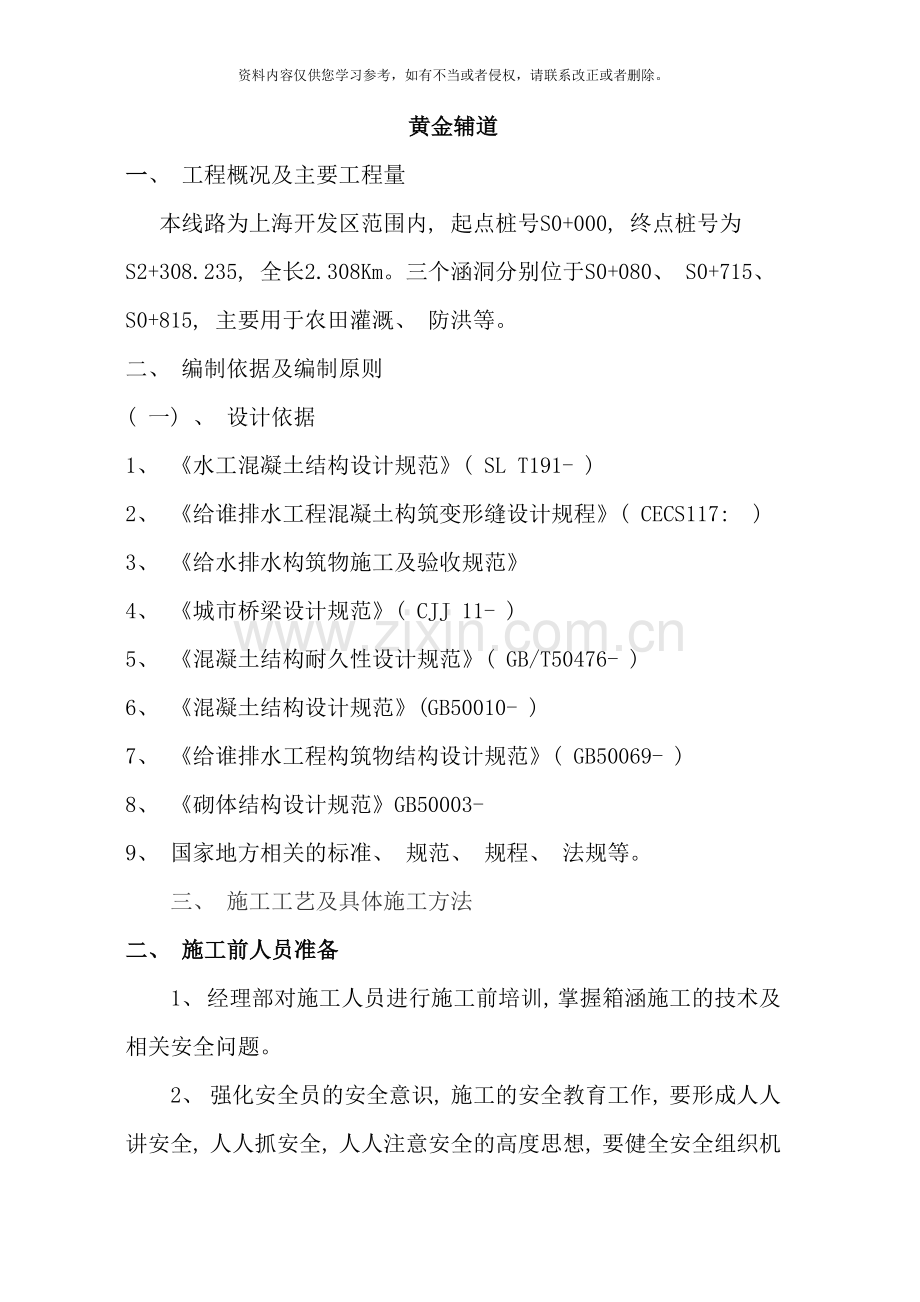

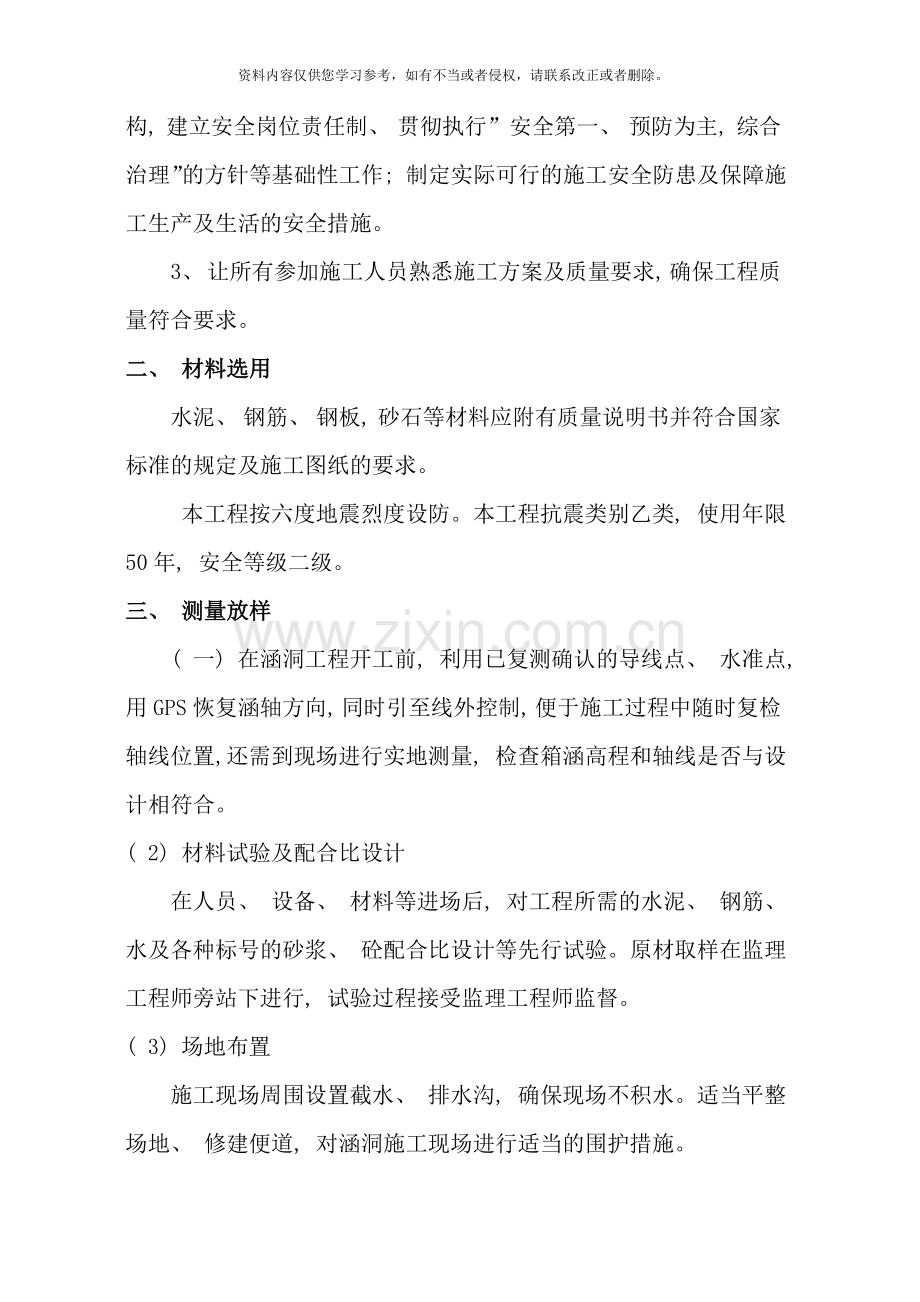

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。黄金辅道一、 工程概况及主要工程量本线路为上海开发区范围内, 起点桩号S0+000, 终点桩号为S2+308.235, 全长2.308Km。三个涵洞分别位于S0+080、 S0+715、 S0+815, 主要用于农田灌溉、 防洪等。二、 编制依据及编制原则( 一) 、 设计依据1、 水工混凝土结构设计规范( SL T191- ) 2、 给谁排水工程混凝土构筑变形缝设计规程( CECS117: ) 3、 给水排水构筑物施工及验收规范4、 城市桥梁设计规范( CJJ 11- ) 5、 混凝土结构耐久性设计规范( GB/T50476- ) 6、 混凝土结构设计规范(GB50010- )7、 给谁排水工程构筑物结构设计规范( GB50069- ) 8、 砌体结构设计规范GB50003- 9、 国家地方相关的标准、 规范、 规程、 法规等。三、 施工工艺及具体施工方法二、 施工前人员准备1、 经理部对施工人员进行施工前培训, 掌握箱涵施工的技术及相关安全问题。2、 强化安全员的安全意识, 施工的安全教育工作, 要形成人人讲安全, 人人抓安全, 人人注意安全的高度思想, 要健全安全组织机构, 建立安全岗位责任制、 贯彻执行”安全第一、 预防为主, 综合治理”的方针等基础性工作; 制定实际可行的施工安全防患及保障施工生产及生活的安全措施。3、 让所有参加施工人员熟悉施工方案及质量要求, 确保工程质量符合要求。二、 材料选用水泥、 钢筋、 钢板, 砂石等材料应附有质量说明书并符合国家标准的规定及施工图纸的要求。本工程按六度地震烈度设防。本工程抗震类别乙类, 使用年限50年, 安全等级二级。三、 测量放样( 一) 在涵洞工程开工前, 利用已复测确认的导线点、 水准点, 用GPS恢复涵轴方向, 同时引至线外控制, 便于施工过程中随时复检轴线位置,还需到现场进行实地测量, 检查箱涵高程和轴线是否与设计相符合。( 2) 材料试验及配合比设计在人员、 设备、 材料等进场后, 对工程所需的水泥、 钢筋、 水及各种标号的砂浆、 砼配合比设计等先行试验。原材取样在监理工程师旁站下进行, 试验过程接受监理工程师监督。( 3) 场地布置施工现场周围设置截水、 排水沟, 确保现场不积水。适当平整场地、 修建便道, 对涵洞施工现场进行适当的围护措施。四、 主要施工方案、 方法1、 基坑开挖开挖前, 先精确放出基础轴线及开挖边线。涵洞基础采用挖掘机放坡开挖至基础底面上30cm处, 再人工配合清底, 修整边坡坡度, 边坡坡度满足施工规范。2、 基坑排水本施工段地下水丰富, 约在原地面以下2m左右, 在基坑开挖时基坑顶四周设截水沟, 基坑四角设集水坑, 积水由潜水泵抽水至坑外; 排水过程中不应中途停止抽水, 抽水能力为渗水量的1.52倍。3、 基底换填本涵基底置于粉质粘土上, 基底承载力不足, 采用砂夹卵石换填至泥质砂岩层, 分层夯实, 每层20cm。换填宽度比基础宽度每侧宽50cm。挖至基坑底需要进行验槽, 及时通知设计代表。五、 混凝土垫层施工基坑开挖成型后对基坑平面尺寸、 位置、 高程、 基底承载力等指标经自检及监理检验合格后, 即可进行底板下部混凝土垫层的施工。模板使用组合钢模, 钢模背部支撑使用方木、 木楔、 钢筋和管钢等材料支撑在基坑开挖侧面。垫层为10cm厚C20混凝土, 混凝土由拌和站集中拌和, 混凝土罐车运输至现场, 经过溜槽将混凝土送入模内, 振动棒振捣密实。根据沉降缝构造要求, 垫层混凝土分块进行浇筑。混凝土浇筑时连续进行, 一次性浇筑完成, 并确保混凝土振捣密实。六、 钢筋制作及安装钢筋在钢筋加工场按照设计要求进行制作, 钢筋接长严格按规范要求进行施工。钢筋按照结构要求, 分层、 分批进行绑扎, 所有钢筋焊接接头均按规范错开, 在框架中部两层钢筋间设置足够的撑筋, 以保证钢筋骨架的整体刚度、 保护层厚度, 防止浇注混凝土时钢筋骨架错位和变形。进行边墙钢筋安装时, 钢筋骨架固定采用钢管脚手架搭设支架, 加固钢筋骨架, 使其横平竖直。钢筋绑扎时安装混凝土垫块以保证钢筋保护层厚度。当所有钢筋绑扎完毕后, 要检查钢筋数量、 位置是否正确, 清理所有杂物。经自检及监理工程师检查合格后, 进入下一工序。( 1) 钢筋制作要求钢筋的加工符合设计要求, 主筋接长采用闪光对焊, 并要纵向打磨。符合下列规定: 受拉热轧光圆钢筋的末端应作180弯钩, 其弯曲直径不得小于钢筋直径的2.5倍, 钩端应留有不小于钢筋直径3倍的直线段。受拉热轧光圆和带肋钢筋的末端, 当设计要求采用直角形弯钩时, 直钩的弯曲直径不得小于钢筋直径的5倍, 钩端应留有不小于钢筋直径3倍的直线段。弯起钢筋应弯成平滑的曲线, 其弯曲半径不得小于钢筋直径的10倍( 光圆钢筋) 或12倍( 带肋钢筋) 。用光圆钢筋制成的箍筋, 其末端应作不小于90的弯钩, 有抗震等特殊要求的结构应作135或180的弯钩; 弯钩的弯曲直径应大于受力钢筋直径, 且不得小于箍筋直径的2.5倍; 弯钩端直线段的长度, 一般结构不得小于箍筋直径的5倍, 有抗震等特殊要求的结构, 不得小于箍筋直径的10倍。钢筋加工允许偏差和检验方法序号项目允许偏差( mm) 检验方法1受力钢筋全长10尺量2弯起钢筋的弯折位置203箍筋内净尺寸3钢筋接头应设置在承受应力较小处, 并应分散布置。配置在”同一截面”内受力钢筋接头的截面面积, 占受力钢筋总截面面积的百分率, 应符合设计要求。当设计未提出要求时, 应符合下列规定: 焊接接头在受弯构件的受拉区不得大于50%, 轴心受拉构件不大于25%; 绑扎接头在构件的受拉区, 不得大于25%, 在受压区不得大于50%; 钢筋接头应避开钢筋弯曲处, 距弯曲点的距离不小于钢筋直径的10倍; 在同一根钢筋上应少设接头。”同一截面”内, 同一根钢筋上不得超过一个接头。钢筋安装及钢筋保护层厚度允许偏差序号名称允许偏差( mm) 1钢筋总截面面积的偏差( 指更换钢筋规格时) 22双排钢筋, 其排与排间距的局部偏差53同一排中受力钢筋间距的局部偏差板、 墙、 大致积204分布钢筋间距205箍筋间距绑扎骨架206弯起点偏差( 加工偏差20mm包括在内) 307保护层厚度( c) c35mm+10 -52) 钢筋工程成品保护加工成型的钢筋应按规格品种堆放整齐。当用垫木垫起时, 需安放足够的垫木, 保证钢筋不被压弯变形。成型钢筋的运输保护。成型钢筋在装车及卸车的过程应按注意保护, 分类捆扎装车; 当采用人工卸车时不能乱抛钢筋, 造成变形。成型钢筋需堆放较长时间时, 须注意防雨, 防止钢筋锈蚀七、 模板安装( 1) 模板的类型及施工方法涵身采用大块钢模板, 模板设置拉筋并安装牢固, 模型安装完毕经监理检查合后立即浇筑混凝土。( 2) 模板要求模板支架具有足够的强度、 钢度和稳定性, 能承受所浇混凝土的重力及侧压力以及施工中可能产生的各种荷载。并保证混凝土结构各部尺寸和相互位置正确。模板表面平整、 光滑, 满涂隔离剂, 接缝严密。模板安装允许偏差模板安装允许偏差和检验方法序号项目允许偏差( mm) 检验方法1轴线位置5尺量每边不少于2处2表面平整度52m靠尺和塞尺不少于3处3高程5测量4模板的侧向弯曲1/1500拉线尺量5两模板内侧宽度+10 -5尺量不少于3处6相邻两板表面高低差2尺量八、 混凝土浇筑( 1) 混凝土施工本框架涵混凝土分为三次浇筑完成, 第一次浇筑底板及边墙倒角处以上30cm位置处, 第二次浇筑剩余边墙和顶板混凝土, 第三次浇筑出入口翼墙及帽石混凝土。本框架箱身混凝土要满足铁路混凝土结构耐久性设计暂行规定以及铁路桥涵混凝土结构耐久性设计暂行规定等铁路建设标准局部修订条文的通知铁( ) 140号及建技函【 】61号文的规定。混凝土采用泵送入模,当倾落高度超过2m时, 应设置串筒防止混凝土离析。底板部分浇筑完成后, 第二次浇筑前要将工作缝采用人工凿毛, 用水冲洗干净并充分湿润, 残留在混凝土表面的积水清除干净。在浇筑混凝土前, 水平施工缝先铺一层1015厚的同混凝土等级的水泥砂浆。侧墙混凝土的浇筑时, 分层对称地进行, 每层高为0.30m。混凝土在运输过程中不能发生离析、 漏浆、 严重泌水和坍落度损失过多等现象。在施工过程中混凝土应连续分段逐层浇筑, 顶板混凝土浇筑后终凝前进行”提浆、 压实、 抹光”工艺, 清除混凝土凝固初期产生的收缩裂纹。浇筑混凝土须连续进行, 因故间隙时间宜缩短, 当气温在30左右时, 不超过1.5小时。间隙时间超过时, 要按浇筑中断处理, 同时留置施工缝, 并作出记录。施工缝的平面与结构垂直, 施工缝须预埋连接钢筋。( 2) 混凝土振捣混凝土浇筑过程中, 采用插入式振捣器垂直振捣, 设专人捣固保证混凝土的匀质性和密实度, 提高混凝土本身的抗裂能力。采用插入式振捣器时, 振捣器要快速插入混凝土, 拔出时速度要慢, 上下抽动, 上下移动变换幅度为5cm10cm, 以利于排出混凝土中空气, 振捣密实。每插点应掌握好振捣时间, 过短过长都不利, 每点振捣时间一般为20s30s, 使用高频振动器时, 也不应少于10s。以混凝土表面基本液化泛出灰浆, 不再下沉、 不再出现气泡为止, 防止过振、 漏振。振捣器要垂直地插入混凝土内, 并要插至前一层混凝土, 以保证新浇混凝土与先浇混凝土结合良好, 插进深度一般为50100mm。捣固时避免漏振, 每次移动位置的距离应不大于振动器作用半径( R) 的1.5倍。振动棒的作用半径( 一般为振动棒半径的8倍10倍) 一般为300mm400mm。不能在模板内利用振捣器使混凝土长距离流动或运送混凝土, 以致引起离析。混凝土捣实后1.5h到24h之内, 不得受到振动。混凝土振捣过程中, 应避免碰撞模板、 钢筋及其它预埋部件。应加强检查模板支撑的稳定性和接缝的密合情况, 防止在振捣混凝土过程中产生漏浆, 设专人护模, 保证模板不变形不串动, 一旦发生问题, 立即处理。混凝土振捣完成后, 应及时修整、 抹平混凝土裸露面, 待定浆后再抹第二遍并压光或拉毛, 特别要注意施工抹面工序的质量保证。九、 拆模混凝土拆模时须符合以下规定: 侧模在混凝土强度达到2.5Mpa以上, 且其表面及棱角不因拆模而受损时, 方能拆模。底模( 承重模) 在混凝土强度达到设计强度的75%以上方能拆模。拆模时按立模顺序逆向进行, 不得损伤混凝土, 并减少模板破损。当模板与混凝土脱离后, 方可拆卸、 吊运模板。拆除承重模板及支( 拱) 架时的混凝土强度符合设计要求。当设计无要求时, 混凝土强度符合下表的规定。拆除承重模板时的混凝土强度要求序号结构类型结构跨度( m) 达到混凝土设计强度标准值的百分率( %) 1顶板25028758100十、 混凝土养护及试件取样顶板及结构外墙采用塑料布覆盖养护, 侧墙内侧采用喷水养护, 底板采用蓄水或用草袋覆盖养护。混凝土浇筑后根据气候条件, 最迟不超过6小时即覆盖和洒水, 直至规定的养护时间, 养护时不得使混凝土受到污染和损伤。混凝土的洒水养护时间须符合规定。当日平均温度等于和大于20时, 养护时间不少于14天。洒水次数以混凝土表面保持湿润为度。养护用水与拌合用水相同。当新混凝土的强度未达到1.2Mpa前, 不得在其表面行人、 堆放机具、 架设支撑、 模板等设施。试件取样每一现浇结构部位必须进行现场取样制作试件, 现场留置试件一组同条件养护, 标养试件留置组数按设计要求、 相关标准规定和实际需要确定。试件的制作严格按照试验操作规程施作。施工缝及变形缝的施工技术要求1、 顶、 底板不留施工缝也不分层浇筑, 侧墙第一道施工缝一般宜留在高出底板上表面不小于500mm处, 施工缝宜采用企业口凸缝。2、 变形缝处箱涵每端头500mm宽范围内, 箱涵横( 受力) 钢筋直径加大一级, 间距不变。3、 橡胶止水带在底板与外墙结点处呈水平向竖直过度的1/4R。4、 本工程应避免在雨季施工, 施工前须探明沿线现状建( 构) 筑物及现状管线等, 以防施工中对其造成破坏, 确保施工安全。5、 施工过程中不得影响状建( 构) 筑物( 如建筑, 桥, 管线等) 的安全。6、 在现状箱涵拆除过程中, 应尽量采用人工拆除, 减少振动, 且不得损坏保留箱涵的钢筋及砼, 并不影响保留想箱涵的结构安全。十一、 钢筋工程1、 钢筋代号为: HPB300钢筋( ) 用于直径10, HPB400()(用于直径10时)、 2、 钢筋强度设计值要求: HPB300钢筋fy=270N/mm2, HPB400钢筋fy= 360N/mm2,。3、 本钢筋工程锚固及搭接长度见下表钢筋搭接头的接头应互相错开, 同一截面处钢筋接头数量应不大于总量的20%1. 有关预留孔洞及预埋件均需事先预留, 不得后凿。2. 所有钢筋均须锚入相邻井壁或顶, 地板长度不小于lae。3. 全部双向板的底筋、 短向钢筋放在底层, 长向钢筋放在短向筋之上。4. 当钢筋过长时, 板面筋应在跨中处搭接, 板底钢筋应在支座处搭接, 搭接长度按上表, 同一截面钢筋搭接头数不得超过钢筋总数的25%, 相邻接头截面间最小距离为45d。5. 钢筋遇d300的孔洞时应尽量绕过, 遇d300的孔洞应将钢筋截断, 并与孔洞加强钢筋焊接在一起。6. 必须对现场的止水带进行真检验, 严禁使用不合格产品, 检验内容包括产品合格证, 各项指标的检验报告, 止水带断面尺寸以及止水带有无破损和断裂等, 止水带的物理力学指标应符合右边内容: 止水带物理性能指标7. 十二、 混凝土工程1、 C30砼采用普通硅酸盐水泥, 最小水泥用量: 360kg/m.2、 砼的水灰比应限制在0.50以内, 并做好混凝土的养护工作, 以免发生干缩裂缝。3、 砼必须采用机械振捣密实, 要注意防振漏振或超振。8. 4、 砼入模的自由倾落高度不应超过1.5m, 若超过时就要用串筒, 溜槽等方法降低自由倾落度, 以免砼发生离析现象。5、 必须加强砼的养护工作, 在砼浇捣后4-6小时应开始覆盖浇水养护, 头三天每日养护2-3次, 以后每天养护3-6次, 视天气而定, 拆模后应保持砼表面湿润, 养护期不小于14天。6、 混凝土强度等级: 垫层为C15, 其余为C30, 抗渗标号P6。7、 浇筑混凝土前应将踏步、 钢板、 防水套管等预埋件按图预先埋设牢固, 防止浇筑混凝土时松动, 安装附属设备之预留孔洞亦应事先留出, 不得事后敲凿。8、 施工中所采用的水泥砂浆, 水泥混凝土, 水泥稳定级配碎石等均为预拌( 厂拌) , 不的采用现场拌合或使用袋装水泥。9、 混凝土中氯离子的含量( 水溶值) 不的大于0.2%。十三、 施工缝及变形缝的施工技术要求1、 顶、 底板不留施工缝也不分层浇筑, 侧墙第一道施工缝一般宜留在高出底板上表面不小于500mm处, 施工缝宜采用企业口凸缝。2、 变形缝处箱涵每端头500mm宽范围内, 箱涵横( 受力) 钢筋直径加大一级, 间距不变。3、 橡胶止水带在底板与外墙结点处呈水平向竖直过度的1/4R。4、 本工程应避免在雨季施工, 施工前须探明沿线现状建( 构) 筑物及现状管线等, 以防施工中对其造成破坏, 确保施工安全。5、 施工过程中不得影响状建( 构) 筑物( 如建筑, 桥, 管线等) 的安全。6、 在现状箱涵拆除过程中, 应尽量采用人工拆除, 减少振动, 且不得损坏保留箱涵的钢筋及砼, 并不影响保留想箱涵的结构安全。十四、 其它要求1、 若施工时发现地质情况出现异常, 承包商应通知工程师。2、 各井标高、 管径等数据施工前须与水工图纸核对无误后方可施工。如果与现状管道有误差, 可根据实际情况调整。3、 施工各井时挖出的土方应及时远离孔口, 不得堆放在孔口周边1.0m范围内, 机动车的同行不得对井壁的安全造成影响。4、 施工时, 发现问题及时与设计单位联系。所有施工过程必须严格按照有关国家相关的施工及验收规范、 。规程执行。附箱涵变形大缝大样图: 十五、 确保工程质量的措施( 一) 、 组织保证措施1、 调集具有丰富施工经验的队伍, 选派优秀技术员及高素质的管理人员参与施工。2、 施工队以上单位成立质量管理小组, 第一管理者亲自主抓, 配齐专职质检工程师和质检员, 制定相应的质量岗位责任制, 推行全面质量管理和目标责任制管理制度, 从组织措施上使创优计划真正落到实处。3、 建立严格的质量管理制度, 实行质量一票否决权, 坚决杜绝违章违规蛮干现象发生, 并在施工中加强检查落实, 做到工程质量”全过程、 全方位”监控, 定期检查, 奖优罚劣, 对工程质量达不到创优计划的, 坚决返工重做。4、 积极配合监理工程师对工程质量进行监督检查, 提高施工质量。5、 坚持”标准化、 规范化、 程序化”作业。(二)、 技术保证措施1、 严格按照施工规范、 操作规程进行施工, 结合工程特点和创优计划, 制定各类工艺和技术标准细则。2、 制定切实可行的质量检查程序, 使每个施工环节都处于受控状态, 每个过程都有质量记录, 施工全过程具有可追溯性, 要定期召开质量专题会, 发现问题及时纠正, 以推进和改进质量管理工作。3、 技术资料和施工控制资料详实, 能够正确反映施工全过程并和施工同步积累, 同时满足竣工交验的要求。4、 加强专业技术工种岗位培训, 提高实际操作水平。5、 建立严格的原材料、 半成品、 成品采购程序, 强化进场检验及管理制度。6、 加强和完善质量监测手段和设备, 经理部配备足够的技术力量、 仪器设备和监理工程师一起严把质量关。、 测量控制: 根据施工工序要求配备专职人员和具有丰富测量经验的测工, 测量数据必须由两人以上计算复核才能使用。、 原材料采购和试验控制: 认真执行监理制度, 所有用于本工程的材料及来源必须经过监理工程师的批准, 其质量和性能必须符合技术规范和其它标准。加强原材料进场的验收工作, 工程主材如钢材、 混凝土等使用应填写申报表, 并进行必要的验收试验和质量检验, 不合格的原材料拒绝进场和使用。十六、 文明施工文明施工及环境保护是我们施工中综合素质的指标之一, 在施工中我们将采取以下措施, 创文明施工标化工地。( 1) 项目经理部成立文明施工领导小组, 配备专职文明施工监察员, 组织文明施工巡视小组, 制定文明施工细则, 对违反规定的实施批评教育或经济处罚。做到组织落实, 分工明确, 讲究实效。( 2) 施工作业中不干扰当地交通和附近居民的生活环境, 尊重当地民风习俗。( 3) 施工现场挂牌施工, 管理人员配卡上岗, 工地材料堆放整齐, 工地生活设施清洁文明。积极开展创文明施工工点活动。( 4) 道路畅通、 平坦、 整洁, 不乱堆乱放, 无散落物, 四周保持清洁, 场地平整不积水; 建筑垃圾集中处理堆放。施工作业时, 有防止尘土飞扬、 污水外流等措施, 定期考核奖罚, 保证现场周围道路畅通。( 5) 对全体职工加强文化、 生活管理, 积极引导职工利用时间学习专业知识和进行国家有关政策法规宣传教育。在职工生活环境上做到”五小设施齐全”(食堂、 更衣室、 医务室、 浴室、 厕所), 并由专人负责食堂清洁卫生和生活区环境卫生。( 6) 自觉接受安全文明监理机构的监督检查。十七、 环境保护措施( 1) 设专人与当地环保部门联系, 结合施工的实际情况, 按照国家和政府有关环境保护方面的法令规定, 以及当地有关河道保护条例等, 制定环境保护和文明施工措施, 经常进行有关环境保护和文明施工的宣传教育工作, 提高全员的环保意识。( 2) 施工过程中不占用施工范围以外的场地。工程施工时, 首先安排与工程干扰的沟、 渠、 路改建, 保持原有水系、 沟渠不变。( 3) 尽量减少夜间施工及夜间运输, 减少施工噪音, 把影响降到最低限度, 以保证附近居民正常的生活秩序。( 4) 施工便道或其它易造成灰土飞扬的场地, 安排专人养护, 并采取专人定期洒水等防尘措施。
