泡沫玻璃保温板外墙外保温施工方案

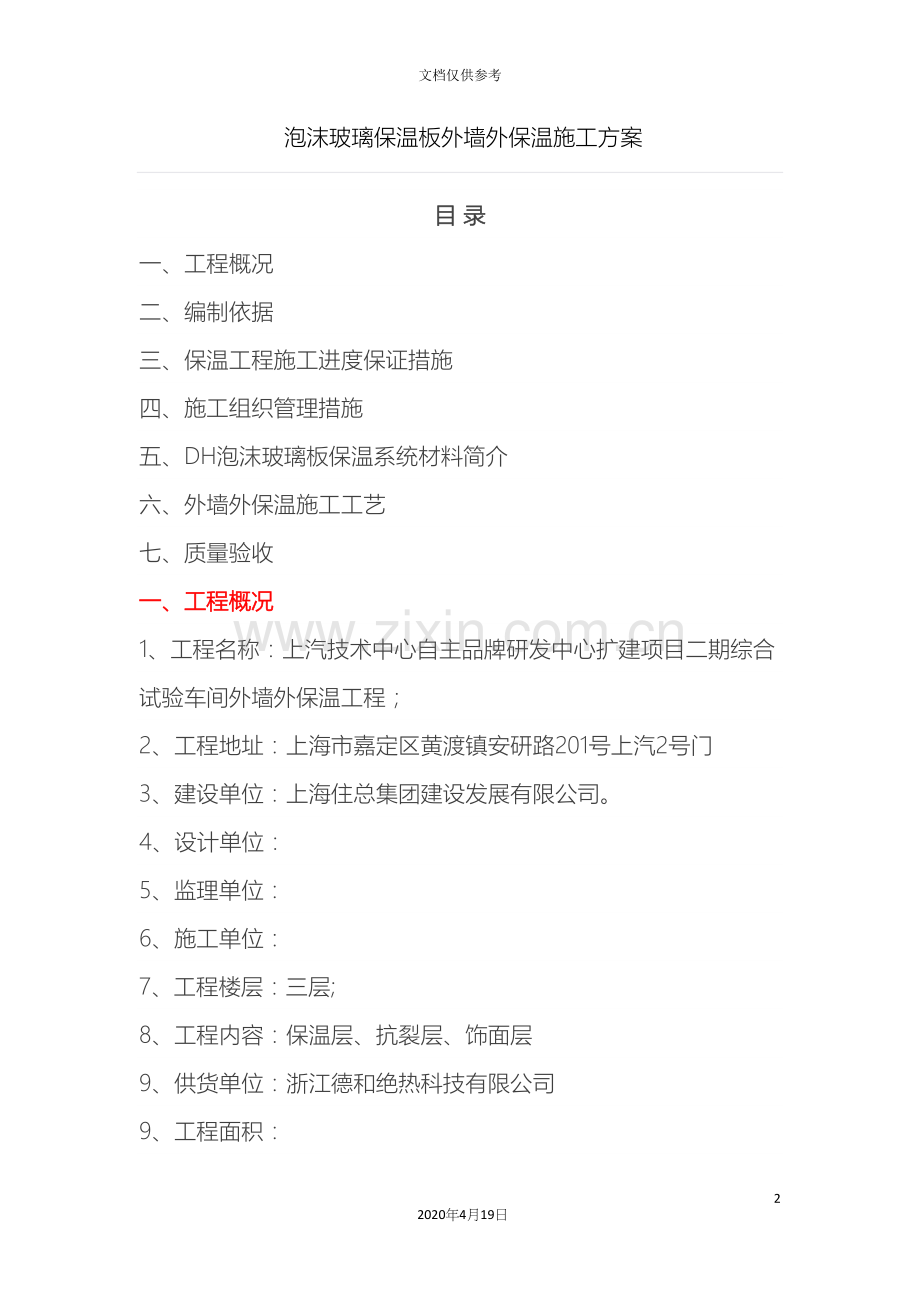

目 录
一、工程概况
二、编制依据
三、保温工程施工进度保证措施
四、施工组织管理措施
五、DH泡沫玻璃板保温系统材料简介
六、外墙外保温施工工艺
七、质量验收
一、工程概况
1、工程名称：上汽技术中心自主品牌研发中心扩建项目二期综合试验车间外墙外保温工程；
2、工程地址：上海市嘉定区黄渡镇安研路201号上汽2号门
3、建设单位：上海住总集团建设发展有限公司。
4、设计单位：
5、监理单位：
6、施工单位：
7、工程楼层：三层;
8、工程内容：保温层、抗裂层、饰面层
9、供货单位：浙江德和绝热科技有限公司
9、工程面积：
二、编制依据
2.1施工组织设计编制依据
1、 本工程的节能施工图纸；
2、《上海市建筑节能工程施工质量验收规程》（DGJ08-113- ）；
3、《建筑装饰装修工程质量验收规范》（GB50210- ）；
4、《外墙外保温工程技术规程》（JGJ 144- ）；
5、《公共建筑节能设计标准》（GB50189- ）；
6、《DH泡沫玻璃板保温系统应用技术规程》（DBJ/CT165- ）.
2.2 施工组织设计编制目的
本施工组织设计是针对上汽技术中心自主品牌研发中心扩建项目二期综合试验车间外墙外保温工程施工安装而编制的。本施工方案的编制，旨在让顾客对本公司在此项目上的组织安排、机构设置、实施计划、质量检验、安全管理、技术措施、文明施工、现场要求等各方面有比较全面的了解，并有效组织和指导现场施工，确保工程项目高效、优质、安全、按时、顺利的进行，并接受甲方、总包、监理的现场监督检验和指导。
三、保温工程施工进度保证措施
3.1劳动力配备情况（每班组）
①墙面修理磨平工 2 人
②粘结保温板(泡沫玻璃)工  4人。
③抹防裂浆工(包括施工网格布) 2人
④杂务工 1 人
⑤机械及电工  1人
3.2确保工期措施
3.2.1制定切实可行的施工计划，大计划下套小计划，并根据实际情况及时调整；
3.2.2充分做好施工前的准备工作；
3.2.3合理安排劳动力，作业班次和作业时间；
3.2.4协调好工程中和其它专业之间的关系，共同维护劳动成果；
3.2.5加强监督、管理。
四、施工组织管理措施
4.1组织机构图

　　根据该工程的特点:技术要求高、转角多、立面变化大等情况.公司专门组织召开有关工程技术人员参加的施工研讨会。
　　·抽调具有丰富经验的工程技术人员来工地组织工程管理,技术支持和安装施工作业。
　　·配备符合工程特点的设备，确保工程保质、保量、安全地完工。
4.2资料管理
　　材料具备：·产品合格证
　　　　　　　·质保单
　　　　　　　·测试报告或检验单
4.3材料管理
　　·泡沫玻璃保温板材料应符合JC/T647— 标准
　　·导热系数值不大于 0.042 W/(m·k)
　　·外观美观,无毒无恶臭。
·配套材料的性能应符合现行国家有关标准及规范的规定。
4.4施工管理
　　文明施工是建筑安装企业的管理水平、队伍素质、职工道德的综合体现。必须以签订工程合同、施工准备、施工阶段、竣工交工、质量服务回访的全过程进行有效管理。
　　坚持三个原则:坚持统一领导、统一组织、统一指挥、逐级负责的原则,坚持密切配合,协同作战原则,坚持预防为主,确保重点原则。
4.5质量管理
　　本公司为保证工程质量采取一系列质量措施,严格执行国家和行业施工验收规范。并指派专门人员为该工程服务
五、DH泡沫玻璃板保温系统材料简介
　　泡沫玻璃建筑节能保温系统是国家提倡的一种成熟的建筑节能保温技术，它具有保温效果好，无机不燃，不霉不蛀，防腐、使用寿命长、系统强度高等特点，其技术性能见下表。
泡沫玻璃外墙外保温系统技术性能指标

5.1材料选择
　　DH泡沫玻璃、DH粘结砂浆、DH抗裂砂浆、江苏天宇耐碱玻纤网格布等。

　　粘结砂浆：一种由聚合物改性的、水泥、细集料和其它添加剂组成的，用于泡沫玻璃粘贴的专用砂浆
粘结砂浆的技术性能指标

　　抗裂砂浆： 一种聚合物改性的水泥砂浆，具有防水、防裂功能，用于泡沫玻璃保温层的保护层
抗裂砂浆的技术性能指标

　　耐碱玻纤网格布：以耐碱玻璃纤维织成的网布为基布，表面涂覆高分子耐碱涂层的网布
耐碱网布主要技术性能指标

六、外墙外保温施工工艺
　　6.1根据上汽技术中心自主品牌研发中心扩建项目二期综合试验车间外墙外保温工程实际情况，泡沫玻璃外墙外保温系统的基本构造层次由内到外（如下图）为：1. 基层（墙体）、2. 粘结层（DH粘结砂浆）、3. 保温层(DH泡沫玻璃板)、4. 抹面层（DH粘结砂浆+耐碱涂覆中碱网布）、 5. 饰面层（面砖）、6. 锚栓（依靠膨胀产生摩擦力和机械锁定承载的锚栓）。

　　特别提示：1、本项目使用铆钉，按照每平米不少于6个，铆钉长度不低于12cm，并严格按照规范使用；2、使用的面砖技术指标每平米质量不超过20kg，厚度不超过7.5mm，单块面砖面积不超过0.015平米。同时，建议外墙改用真石漆、涂料或轻质装饰墙板；3、并按照上海有关标准安置钢托架（每两层或不大于6米设置一层）。4、其它未尽事项参照《DH泡沫玻璃板保温系统应用技术规程》、《DH泡沫玻璃板保温系统建筑构造》标准执行。

6.2施工工艺流程

6.3施工条件
　　1、基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204- ）和《砌体工程施工质量验收规范》（GB50203- ）的要求。完成门窗框、雨水管卡、设备洞口管道的安装，安装时要考虑保温层的厚度，并将洞口四周用水泥砂浆抹平，所有的墙面需干燥，墙体基面的尺寸偏差应符合下表规定：

　　2、墙面基层处理完毕，墙面应清理干净，清洗油渍、清扫浮灰等，符合《建筑装饰装修工程质量验收规范》（GB50210- ）要求（下图），并与总承包方办理验收交接手续

　　3、在施工过程中及施工后24小时内，施工现场环境温度和基层墙体表面温度应在5℃-35℃间，风力不大于6级。
　　4、外墙外保温施工安装时应避免直接雨淋。必要时，应在脚手架上搭设防晒布遮挡墙面以避免雨水的冲刷。
6.4施工前准备工作：
　　1、开工前进行安全技术交底,由该项目有关人员对施工进行清楚简洁明了的方法,对施工人员进行安全技术交底,双方签字认可。
我分包方将选择优秀的劳务队伍进行施工，与劳务队伍签订劳务用工合同、安全协议，认真组织劳动力进场，并按现场工作面组建好作业班组
组织施工队伍进行上岗前的培训，培训内容包括：项目施工的规章制度、安全法规与知识、操作工艺和技术规程以及精神文明教育等方面。
　　2、及时解决施工用水、电、脚手架、库房、工人宿舍等必要条件，协助解决工人用餐问题。
　　3、协调各工种间的工序搭接,严防交差破坏。
　　4、机械设备及工具：砂浆搅拌机、手推车、、电锤、水桶、剪刀、滚刷、铁锹、扫帚、手锤、壁纸刀等；
　　5、双排架子要符合国家安全规范要求。
　　6、要求现场提供有380伏、220伏电源。
6.5施工方法及技术要点
6.5.1基面处理：
　　· 必须彻底清除基层表面的粉尘、松动、不清洁的墙体及模具油、泛白的墙面必须事先清除掉。凹陷部位用轻质抹面砂浆专进行修平处理。基层必须具有一定的设计强度。
　　· 对新建工程的结构墙体，用水平靠尺检查，最大偏差应不大于4mm/2m，超差部分应剔凿或用水泥砂浆修补平整。
6.5.2拌制泡沫玻璃专用粘结剂：
　　制备泡沫玻璃粘结砂浆应符合以下规定：
　　1、粘结砂浆的水料比应为0.24左右。
　　2、粘结砂浆的稠度可根据气候情况用水量稍作调整，不得流挂或过稠。
　　3、制备粘结砂浆时，可在盛桶中加入专用粘结干粉砂浆、水，用砂浆搅拌机或电动搅拌器充分搅拌均匀，到达合适的稠度方能使用。
　　4、制备好的粘结砂浆应在90分钟内使用完，不得使用已凝结的粘结砂浆，不得二次加水。
6.5.3粘贴保温板
　　泡沫玻璃保温板施工应符合以下规定：
　　1、保温板粘结前应先根据板块排列图在处理过的基层墙体表面弹线。混凝土墙面或建筑应涂刷混凝土界面处理剂。
　　2、保温板粘贴时基层墙体含水率应以表面干燥为准。
　　3、保温板应错缝排列，错缝长度为1/2标准板长，并不小于100mm。最小非标准保温板尺寸不应小于150mm，且不应设置在边缘处。
　　4、粘贴窗四角处保温板时，应采用整块保温板切割成形，缺口尺寸不应小于75mm，不允许有水平通缝，板间缝隙应≤1.5mm,严禁产生垂直通缝；严禁将非标准板粘贴在窗四角处。
　　5、满粘法施工时应在保温板背面满涂3－4mm厚粘结剂，然后用专用锯齿抹子一次刮成条状粘结条。
　　6、保温板粘结时应及时用靠尺压平，保证保温板墙面的垂直度以及平整度。粘结剂凝结过程中不得敲击推动。
　　7、保温板粘结砂浆厚度应为3mm~4mm。
　　8、保温板铺贴24小时后方可打磨成平。
铺压玻纤网格布
玻纤网布应用泡沫玻璃专用粘结砂浆粘结，砂浆应透过网格布网孔，15～30分钟后可抹抗裂砂浆
安装铆钉：锚栓的性能要求。由于基墙是混凝土有空腔的墙面，使用锚栓时采用依靠膨胀产生摩擦力和机械锁定承载的锚栓。其伸入基墙的有效锚固深度不应该小于50mm，7米以上高度每平方米锚栓不少于6个，锚栓设置于网布外侧。
金属托架：采用热镀锌角钢，规格与保温层相匹配，M8膨胀螺栓固定，螺栓间距为600mm。金属托架应设置在结构混凝土构件上，角钢间隙宜为3mm-5mm，面砖饰面时高度24m以下墙面每层且不大于6m应设置一道金属托架。
6.5.4拌制轻质抹面砂浆
　　抹面砂浆施工应符合以下规定:
　　1、粘结砂浆的施工应在保温板墙面完成局部加固以及经过粘结砂浆专用搓板打磨找平后进行。
　　2、抹面砂浆水料比应为0.20左右,按施工时气候条件适当调整。
　　3、抹面砂浆制备时，应按上述配比的抗裂砂浆干粉，在砂浆搅拌机中或盛桶中边用电动搅拌器搅拌边加水，充分搅拌均匀，达到合适的稠度，使用前可重复搅拌。
　　4、抹面砂浆厚度应控制在3~4mm，设置网布的部位，抹面砂浆应盖住网布；其垂直度、平整度应符合有关规范的普通抹灰要求。
6.5.5产品现场堆放要求
　　粘结剂、抹面浆存放于室内干燥环境中,保温材料,存放在室内或雨棚内,用纸箱包装。
6.5.6墙体平面保温材料贴块布置图

七、质量验收
7.1 一般规定
　　外墙保温层工程验收时应检查下列文件和记录：
　　1、保温工程的施工图、设计说明及其它设计文件；
　　2、泡沫玻璃的产品合格证书、复验报告、进场验收记录；
　　3、界面剂、专用粘结砂浆和抗裂砂浆的产品合格证书、配比单、进场验收记录；
　　5、耐碱网布等加强材料的产品合格证书和进场验收记录；
　　6、基层附着力试验报告；
　　7、隐蔽工程验收记录；
　　8、施工记录；
7.2  外墙保温工程应对下列材料及性能指标进行复验：
　　1、泡沫玻璃的体积密度、抗压强度、导热系数；
　　2、专用粘结砂浆的拉伸粘结强度；
　　外墙保温工程应对下列隐蔽工程项目进行验收：
　　1、基层处理和找平层质量；
　　2、保温层铺设；
　　3、保温层厚度；
　　4、加强部位的防裂加强措施；
　　5粘结砂浆的涂胶面积和厚度、涂胶的布置及数量；
各分项工程的检验批应按下列规定划分：
　　相同工艺和施工条件的外墙面保温工程每500~1000平方米应划分为一个检验批，不足500平方米也应划分为一个检验批

7.2主控项目
　　1、泡沫玻璃板品种和规格应符合设计要求，其密度和导热系数必须符合要求，专用粘结剂的品种、粘结剂的粘结强度必须符合本规范要求      检验方法：检查产品合格证书、进场验收记录、现场抽样复验报告和配合比单。
　　2、水泥砂浆找平层与墙面必须粘结牢固，无脱层、空鼓和裂缝等缺陷。
　　检验方法：观察；用小锤轻击检查：检查隐蔽验收记录。
　　3、泡沫玻璃板粘贴固定必须牢固，不得有碎裂、脱胶、松动现象。
　　检验方法：观察；粘结砂浆固化24小时后，手扳检查。
　　4、施工的涂胶面积和厚度、涂胶的布置及数量应符合设计要求。
　　检验方法：观察：检查隐蔽验收记录。
　　5、变形缝节点处理应符合设计要求。
　　检验方法：观察；检查隐蔽验收记录。
　　6、外敷管线的固定应符合设计的要求，严禁直接固定在保温层上。
　　检验方法：观察：手扳检查。
　　7、锚栓数量.位置.锚固深度和锚栓拉拔力以及金属托架数量.位置应符合设计和DH规程要求，检验方法：核查施工记录和隐蔽工程验收记录：对锚栓进行现场拉拔实验。每个检验批抽，抽查不少于3处。
7.3一般项目
　　1、泡沫玻璃保温板铺贴顺序、排列、离缝、阴阳角处搭接方式、非标准块使用部位及门窗洞口板块切割布置应符合设计要求。
检验方法：观察：检查隐蔽验收记录。
　　2、泡沫玻璃板表面应平整、洁净、无明显裂纹和缺损。
检验方法：观察。
　　3、保温层厚度必须符合设计要求。
      检验方法：用钢针插入板缝处和尺量检查；检查隐蔽验收记录。
　　4、保温层开槽、开孔及装饰件的安装固定应符合设计要求。
检验方法：观察：手扳检查。
5、泡沫玻璃板铺贴的允许偏差和检验方法应符合下表的规定。

泡沫玻璃板铺贴的允许偏差和检验方法

7.4护面层
　　1、本节适用于抹面抗裂砂浆护面层、耐碱玻纤网布铺贴的质量验收。分为普通抹灰和高级抹灰，当设计无要求时，按普通抹灰验收。
　　2、抹灰的基层应洁净，无尘土、污垢、油渍，表面应洒水湿润。
7.5主控项目
　　1、抹面砂浆和耐碱网布的品种、规格和性能应符合设计要求。抹面砂浆的配合比应符合设计要求。
　　检验方法：检查产品合格证书、进场验收记录和配合比单。
　　2、耐碱网布应用泡沫玻璃专用粘结砂浆粘贴牢固，铺设部位应符合设计要求，粘结砂浆应用网格中露出。
　　检验方法：观察；检查隐蔽验收记录。
　　3、抹灰层与网布及粘结砂浆之间必须粘贴牢固，抹灰层应无脱层、空鼓和裂缝等缺陷。
　　检验方法：观察；用小锤轻击检查。
  7.6一般项目
　　1、耐碱网布不得有破损、断线、涂胶不匀等疵病，抹灰后外观不得有网印。
检验方法：观察。
　　2、抹灰层平均厚度应符合设计要求，允许偏差不大于1.0mm。
 检验方法：局部破损，油标卡尺测量。
7.7竣工、交工阶段
　　·工程完工后由项目部组织,建设单位办理确认验收手续。
　　·坚持公司原则“三保两不留”的服务宗旨,(即保质量,保工期,保安全；不留工程隐患,不留工程尾巴)。
　　·认真,准确做好竣工资料,并在规定时间内交建设单位。
注意事项
本项目因外墙所需要贴瓷砖对辅材要求较高.所需产品必须符合以下事项
　　1．粘接砂浆抗裂砂浆满足对照《DH泡沫玻璃板应用技术规程》的各项性能指标
　　2．网格布的性能要求.网格布的空隙应不小于5*5mm。且容重不小于160g/㎡（其它性能对照上表）。使用耐碱网格布。
　　3．锚栓的性能要求。由于基墙是混凝土有空腔的墙面，使用锚栓时采用依靠膨胀产生摩擦力和机械锁定承载的锚栓。其伸入基墙的有效锚固深度不应该小于50mm，7米以上高度每平方米锚栓不少于6个。
　　4．泡沫玻璃与基墙粘接涂抹粘接砂浆时必须满粘。
　　5．面砖的使用单位面积质量小于20kg/㎡，面砖厚度小于7mm长度或宽度小于400，单块面砖面积小于0.015/㎡，吸水率0.2%到6%之间，背后要有燕尾槽。
　　6． 严格按照《DH泡沫玻璃板保温系统应用技术规程》
　　7．如施工造成的工程质量问题本司概不负责。
