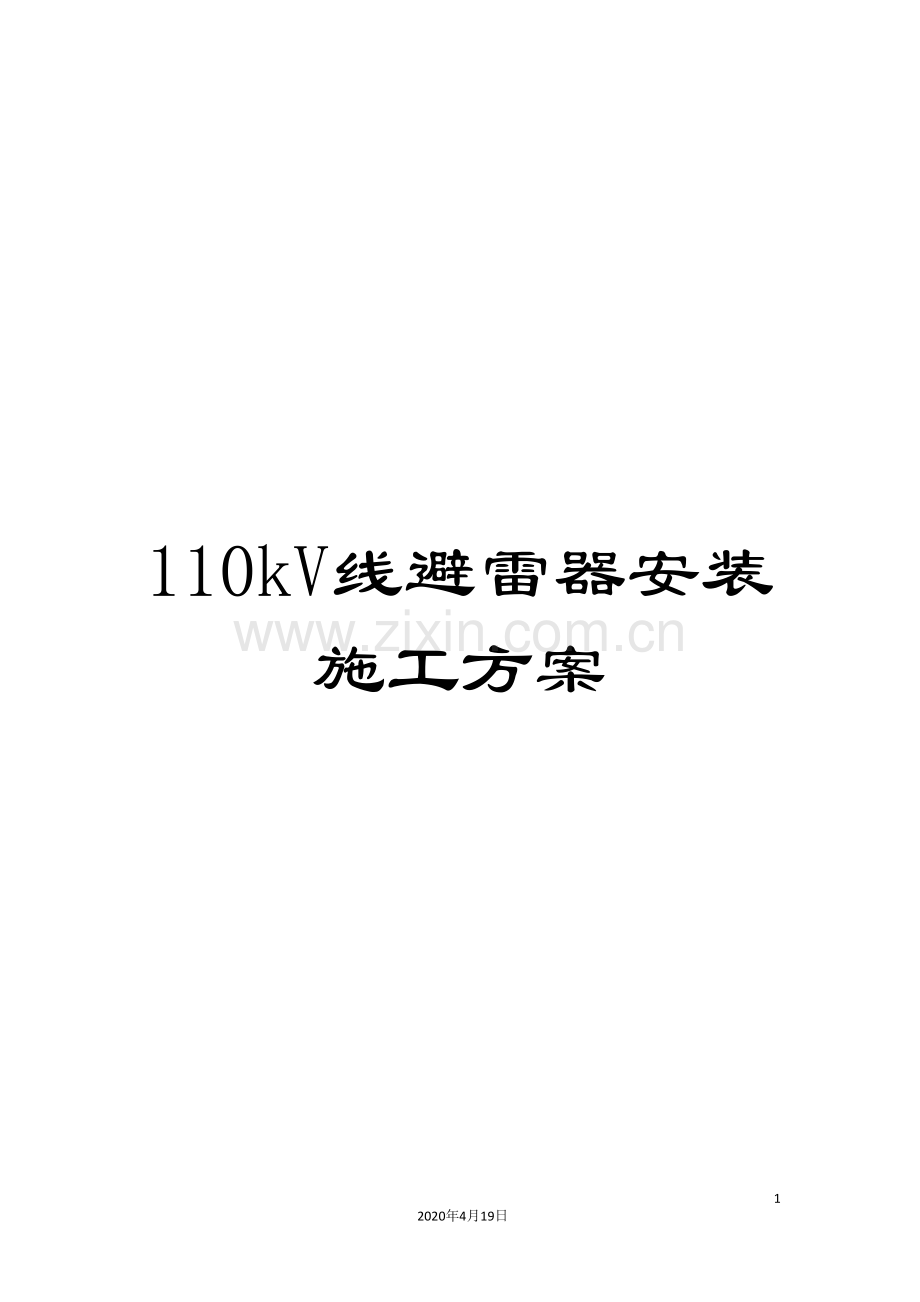

110kV线避雷器安装施工方案.doc

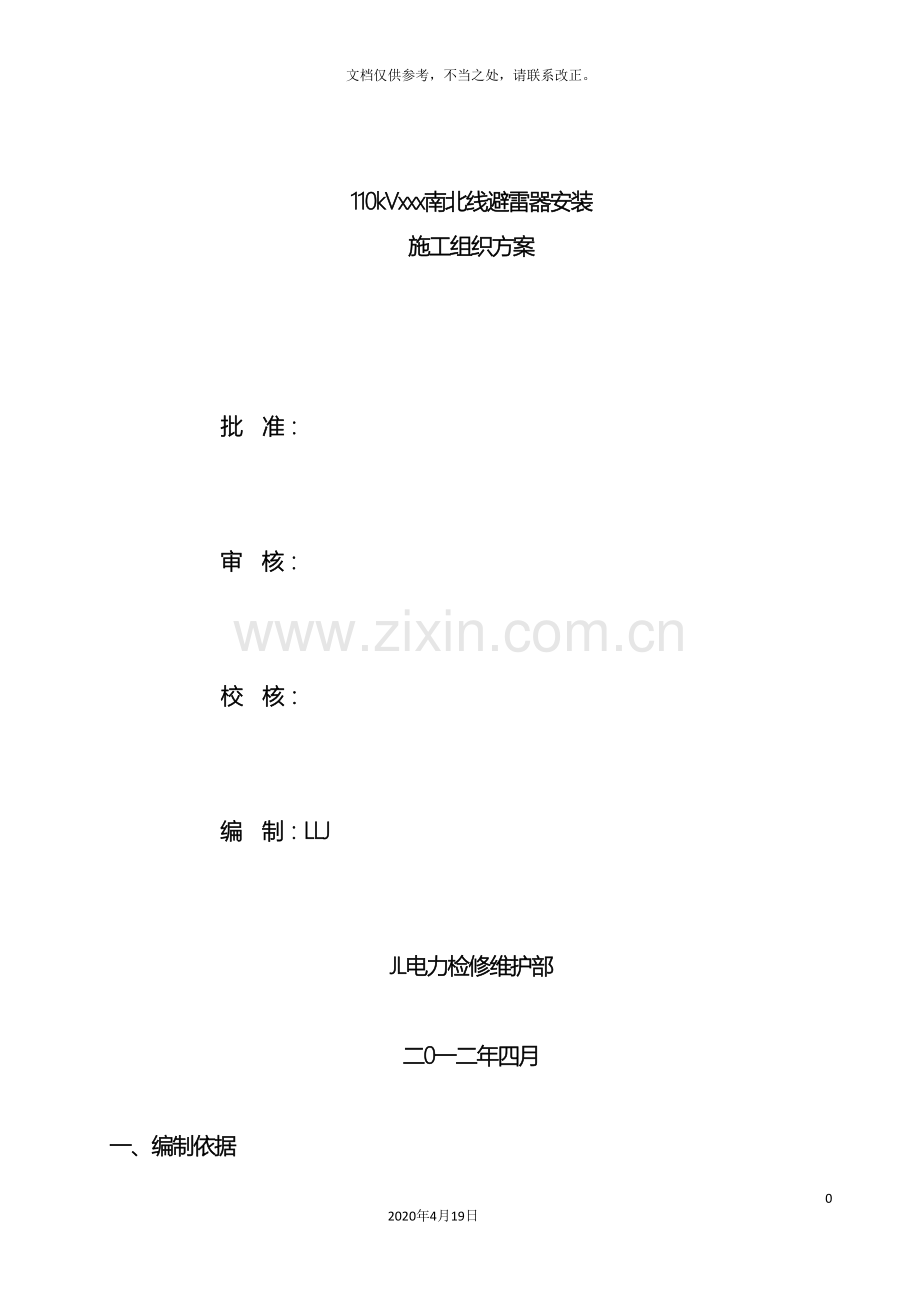

110kV线避雷器安装施工方案32020年4月19日文档仅供参考，不当之处，请联系改正。110kVxxx南北线避雷器安装施工组织方案批 准：审 核：校 核：编 制：LLJJL电力检修维护部二0一二年四月一、编制依据（1）110500kV架空送电线路施工及验收规（GB50233 ）；（2）建筑工程施工质量验收统一标准（GB50300- ）；（3）建设工程文件归档整理规范（GB/T50328- ）；（4）建设工程项目管理规范（GB/T50326- ）；（5）110kV500kV架空电力线路工程施工质量及评定规程（DL/T5168 ）;（6）110750kV架空送电线路设计技术规程（DL/T5092-1999）；（7）土方与爆破工程施工及验收规范（GBJ201-83）；（8）建筑工程质量检验评定标准(GBJ30188)；（9）输电线路施工机具设计、试验基本要求（DL/T875- ）；（10）110kV及以上送变电工程启动及竣工验收规程（DL/T782- ）；（11）国家电网公司输变电工程达标投产考核办法（ ）；（12）国家电网公司输变电优质工程评选办法（ ）；（13）电力建设安全工作规程第2部分架空电力线路（DL 5009.2 ）；（14）国家电网公司电力安全工作规程电力线路部分；（15）电力建设安全健康与环境评价管理办法（试行）（国家电网工 488号）；（16）电力建设安全健康与环境管理工作规定（国家电网工 168号）；（17）输变电工程安全文明施工标准化工作规定（试行）（国家电网基建 403号）；（18）国家电网公司输变电工程安全文明施工标准化图册；（19）架空输电线路防雷设计（20）架空送电线路运行规程（21）接地装置施工及验收规范二、110kVxxx南北线概况110kVxxx南北线从重庆FLJL电力公司220Kv YF变电站引出，经白涛化工园区、玉泉河、江东办事处、蒿枝坝进入LQ工业园区110kV龙桥变电站，线路采用同塔双回架设，导线型号为LGJ-300/25其中乌江跨越段采用LGJ-300/40，线路全长26.4公里，杆塔64基。三、避雷器安装工作概况基于110kVxxx南北线在JL电网的重要地位，为减少雷雨季节线路跳闸概率，结合电力行业规程规范在充分考虑地形地貌和线路运行参数的情况下拟在110kVxxx南北线青龙山、蒿枝坝、乌江跨越、天台乡等容易遭受雷击的杆塔加装带保护间隙的氧化锌避雷器6组共18只。3.1、安全点及安全风险控制3.1.1、安全点本次线路工作为同塔双回架设，施工过程中一回停电另一回带电，整个检修过程中塔上作业人员必须注意与带电侧导线保证不小于1.5米的安全距离，同时一回停电时需退出另一回重合闸。3.1.2、风险控制为保证本次线路避雷器安装顺利安全进行，在施工作业过程中分别设置工作负责人1名由ZXX担任，负责整个工作现场全面安全管理工作；施工负责人1名由ZCC担任，负责施工作业人员和施工机具管理；塔上专责监护人1名由LLJ担任，负责塔上作业电工的安全监护和避雷器安装指导。3.2、工作内容A、避雷器交接试验；B、避雷器安装；C、避雷器计数器安装；3.3、工作时间及停电安排 4月21日09时00分- 4月24日14时00分线路名称：110kVxxx南线序号杆塔编号计划停电时间作业时间杆塔位置150# 4月21日09 时00分 至 4月18日13时00 分4小时青龙山239# 4月21日14 时00分 至 4月22日18时00 分4小时江东326# 4月22日14 时00分 至 4月22日13时00 分4小时玉泉河线路名称：110kVxxx北线450# 4月23日09 时00分 至 4月23日13时00 分4小时青龙山639# 4月23日14时00分 至 4月23日18时00 分4小时江东926# 4月24日09 时00分 至 4月24日13时00 分4小时玉泉河3.4、工作地点110kVxxx南北线蒿枝坝、江东、玉泉河、白涛工业园。3.5、作业人员组织总 负 责 人 ：ZXX施 工 专 责 ：ZCC技术安全专责 ：LLJ高空作业人员 ： 地勤作业人员 ： 工程车驾驶员 ：四、主要施工过程4.1、作业准备4.1.1、材料准备本次避雷器更换工作主要材料包括避雷器、放电间、隙均压环、避雷器计数器、配套挂点金具等，具体规格型号见下表。序号材料名称规格型号单位数量是否到货存放位置1避雷器YH10CX-108/320只18已到货公司检修库房2均压环NY-400/35 A套36已到货公司检修库房3雷电计数器只18已到货公司检修库房4挂点金具套18已到货公司检修库房5悬垂线夹XGU-5B套18已到货公司检修库房4.1.2、施工机具准备110kVxxx南北线避雷器作业所需的工器具需绝缘完好合格和受力安全可靠。主要工器具配置如下表。序号设备名称规格或型号单位数量备注1验 电 器YDQ-2-110副22接 地 线110kV组23绝缘传递绳16副1视塔高选配4防 坠 器副110米5防 坠 器副15米6钢 丝 套12只27绝缘软梯5 m副28传递滑车0.5T只29抬 杠根210杠 绳根211医药急救箱只112对 讲 机SD-208台513个人工具套414防水帆布2m3m张14.1.3、线路参数及图纸资料准备本次避雷器安装杆塔均为直线塔，杆塔接地电阻较小，适宜加装避雷器。塔型包括110ZGU2、220SZT3两种塔型，最大档距为945米，最大高程为745米，线路参数见表1.表：1序号杆塔施工编号杆塔运行编号线路杆塔接地电阻安装意见档距（m）海拔高程杆塔型号杆塔类型避雷器安装数量（只）115#50#A:3.98符合避雷安装杆塔接地电阻小于4条件184575m110ZGU2-15直线塔6B:2.56C:2.55375D:3.22B:4.38C:3.98351D:3.99226#39#A:2.33符合避雷安装杆塔接地电阻小于4条件395412m110ZGU2-15直线塔6B:2.43C:2.43101D:2.43339#26#A:3.42符合避雷安装杆塔接地电阻小于4条件115745m220SZT3-20直线塔6B:3.53C:3.55729D:3.67B:1.8C:1.8945D:1.8交流系统用金属氧化物避雷器：YH10WX-114/297数量：18只避雷器配套挂点及金具：18套4.2作业流程图及施工平面图图1：避雷器安装作业流程图工器具运输办理停电申请履行工作许可手续平整场地线路停电材料运输验电接地现场布置安装人员登塔避雷器吊装设备清点、试组装安装避雷器放电计数器安装清理工具、材料办理工作终结手续安装检查、调整宣读工作票、技术交底检查异物、人员下塔 图2：避雷器安装施工平面图五、施工方案的选择及要求5.1避雷器本体组装：将计数器连接线的一边线鼻安装在避雷器本体的圆盘法兰上，另一边等待避雷器安装完成后与计数器连接，见附图：图3：避雷器本体的安装图示5.2绝缘子放电间隙环组装：将上、下放电环与放电环夹板经过M835(两套)安装在绝缘子两端的金具上，按照图纸要求调整好两放电间隙环的距离（55050mm）。注意：不要将放电环的方向装反，并保证放电口对应。图4：绝缘子放电间隙的安装图示5.3整体组装：将组装好的避雷器本体和绝缘子间隙，用WS-7球头挂板和QP-7球头挂环相连接。保证各部位转动灵活。图5：避雷器本体与绝缘子放电环连接的安装图示图6：线路避雷器整体的安装图示5.4安装方案 图7：典型的线路型避雷器安装案例图（直线塔）图8：典型的线路型避雷器安装案例图（耐张塔）图9：典型的线路型避雷器安装实物图（耐张塔）5.5避雷器安装方法及步骤5.5.1首先需在横担端部，0.650.8米左右安装安装弯板附件，实际距离根据安装避雷器两塔之间高度差，适度调整，（高度差大时取大值，小时取小值，确保夹板夹住，可靠）。 5.5.2从安装弯板到导线联接部件依次为：安装弯板 U型螺栓 U1880 U型挂环 U-7 绝缘底座 避雷器本体 碗头挂板WS-7 球头挂环QP-7 支撑绝缘子放电环 悬垂线夹 导线在导线上装悬垂线夹。在距杆塔绝缘子距离L1不小于0.5米有处的导线上安装悬垂线夹，需在钢芯铝绞线上缠铝包带。5.5.3计数器的安装在安装夹板的计数器支撑板上安装计数器，计数器固定好后，将计数器连接线的另一边连接到计数器上。（之前在组装避雷器本体时已经一边连接到避雷器上了）注：计数器安装螺栓计数器的包装箱内有。5.6检查：5.6.1安装完后，测量避雷器本体高压端各金属件至接地体的绝缘距离L3保证大于1.5米。5.6.2上放电环至线路导线的距离L2保证大于0.7米。5.6.3上放电环至绝缘子悬垂串的距离L4保证大于0,7米。5.6.4悬垂线夹可沿导线移动，以保证L2 、L4为原则。5.7.注意事项：5.7.1避雷器本体应尽量垂直悬挂安装。5.7.2由于线路杆塔所在地形差异很大，导线离杆塔后导线弧垂变化很大，加之导线加预绞丝的长度也有变化，经常由于这些难以先知的变化造成安装的困难，因此，施工时多带几个延长环、各种挂板等调节长度及角度的线路金具，以便安装。施工人员也可根据经验采用与上述不同的连接金具和方法来施工。5.7.3安装后应满足上述要求的L2，L3，L4距离。5.7.4考虑到耐张塔安装可能无法使用上述方案，请施工单位现场查勘后确定具体施工方案。5.7.5因避雷器到货较晚，无法购买其它辅助材料，请施工单位自备辅助材料。5.7.6耐张塔避雷器安装经施工方案审查会讨论，可采取以下方式安装：方案一：按照以上施工方案进行直接安装，安装后应满足上述要求的L2，L3，L4距离。方案二：如方案一不能满足条件要求，则采取安装弯板 U型螺栓 U1880 U型挂环 U-7 绝缘底座 避雷器本体 碗头挂板WS-7 球头挂环QP-7 支撑绝缘子（放电环）LJ-70铝绞线连接（匹配线鼻子）引流线绑扎（LJ-70铝绞线铝股）。安装后应满足上述要求的L2，L3，L4距离。方案三：如方案二也不能满足条件要求，则采取自制横担支出作避雷器挂点，即L75*8*1500横担U型螺栓 U1880 U型挂环 U-7 绝缘底座 避雷器本体 碗头挂板WS-7 球头挂环QP-7 支撑绝缘子（放电环） 悬垂线夹 导线在导线上装悬垂线夹。或L75*8*1500横担U型螺栓 U1880 U型挂环 U-7 绝缘底座 避雷器本体 碗头挂板WS-7 球头挂环QP-7 支撑绝缘子（放电环）LJ-70铝绞线连接（匹配线鼻子）引流线绑扎（LJ-70铝绞线铝股）。安装后均应满足上述要求的L2，L3，L4距离。5.8.安装避雷器安全措施5.8.1工作负责人要结合现场情况，制定好安装方法、列出危险点、布置安全注意事项。5.8.2参加作业人员必须明确避雷器安装各项技术措施，明确避雷器各连接点连接情况。5.8.3作业时，工作负责人要明确分工，分小组作业要指定小组负责人，并保证小组作业人员充分、适当。5.8.4参加作业人员必须着装整齐，进入作业现场戴好安全帽，杆塔上作业必须系好安全带，安全带要系在牢固的构件上、长度要适当、绳扣要正确，安全带严禁低挂高用。5.8.5塔上所用工器具、材料必须用绳索进行传递，绑扎的避雷器、记数器等应牢靠、防止掉落损坏。5.8.6作业现场要统一指挥，严肃现场作业纪律，塔上、塔下作业人员要密切配合，协调统一，塔上人员严禁掉东西，塔下人员严禁站在塔上作业地点的下方。5.8.7一定严格执行停电、验电、挂接地线。仔细核对线路名称，每组人自带验电笔验电，并使用个人保安线等方式保证安全，确保不误入带电线路引起触电事故。六 安全及预控措施6.1 安全措施6.1.1作业应在良好天气下进行，如遇雷、雨、雾或地面湿度大于80%不得进行带电作业。风力大于5级（风速10.7m/s），不宜开展带电作业；6.1.2 现场所有工人员必须正确的配戴安全帽，塔上作业必须使用长短安全带，且转位时，不得失去安全带的保护。传递工器具材料时，地面人员严禁站在所传递物体的正下方，以防高空坠物对人体造成伤害；6.1.3 所使用工具的机械强度，绝缘工具的电气性能必须满足现场实际使用要求，严禁使用不合格的工具，同时做好后备保护；6.1.4 传递工具或材料时，在工具或材料离地面1m时要做一次冲击试验，并检查传递滑车及绑扎等连接部位受力情况。所使用工具、材料应放在工具袋内传递。6.2 安全及预防控制措施6.2.1 风险及预控制措施表2：风险及预控制措施风险范畴风险名称风险来源预防控制措施 安全人员坠落作业人员登杆塔过程中登杆塔前检查人员精神状态是否良好，检查杆塔构件、脚钉等攀爬物结构是否良好、牢靠；使用双保险安全带；不能失去安全带的保护并做冲击试验。杆塔上转位系好双保险安全带，移动转位保持有安全带保护。人员触电误登杆塔作业前核对线路名称、塔号无误。感应电伤人工作地点两侧挂接两组三相短接接地线传递工器具误碰带电设备注意安全距离，正确使用绝缘工器具。带安全距离达不到要求保证与带电体的安全距离不小于1.5米绝缘绳索有效绝缘长度小于标准规定值绝缘绳索有效绝缘长度应不小于1.5m。人员砸伤杆塔上传递工具、材料时，地面工作人员在高空作业点下方作业点下方禁止人员停留；工具、材料传递时要绑牢。手部扭伤搬动避雷器时不能超负荷搬运。脚部压伤搬运避雷器或其它重物时意外滑落搬动避雷器时要量力而为。手掌烫伤绳子在手掌内高速滑动绳子尾部做好防打滑措施。身体碰伤人员上下杆塔时碰到脚钉或角钢动作协调，防止身体与脚钉或角钢碰撞。设备工具损坏人员的不正确使用工具 使用正确的方法。工具不慎掉落工具传递时要绑牢。材料损坏起吊或放下材料时碰到横担或不慎掉落控制绳及时对其进行调整并绑牢。线路跳闸与带电体安全距离不足严格控制安全距离。健康人员中暑高温天气下连续作业控制作业时间、及时补充水分。皮肤晒伤在阳光猛烈下长时间工作控制作业时间、涂防晒油。人员冻伤在低温天气及寒风下长时间工作控制作业时间、穿着足够的防寒衣物。肌肉受损杆塔上人员在导线上工作时，由于空间及位置受限制或工作时间长工作时轮换，中途作适当休息。质量不合格螺栓穿向不合规定按图纸要求施工。均压环安装数量或方向不对按图纸要求施工。避雷器安装前未进行检查安装前进行检测及检查。6.2.2 应急处理遇紧急情况，工作人员应根据具体情况分别按照以下的紧急处理程序进行处理。6.2.2.1 发生人员坠落、人员触电、中暑等严重威胁生命的情况时，应按相关的人身伤害应急预案管理制度，立即将人员转移到安全地点，并进行急救，同时打120电话联系医院派救护车前来救援。6.2.2.2 发生碰伤、扭伤等较轻微且不危及生命的伤病时，先暂停工作进行紧急处理，再视伤病严重程度考虑是否送医院治疗。6.2.2.3 生绳索、工器具误碰设备跳闸事故时，应立即停止工作，保障人员安全，同时向相关部门如实报告情况，并保持以便接受调查。6.2.3 授权范围6.2.3.1 该项作业只能在生技部或主管生产的局领导批准下方能开展；6.2.3.2 所有工作人员应取得相应资格认可；6.2.3.3 现场工作须经调度值班员工作许可后才能进行；6.2.3.4 延时工作必须经调度值班员许可，否则不得进行延时工作。6.2.4 严禁6.2.4.1 工作范围不得超出工作票填写的工作内容；6.2.4.2 工作人员身体和精神状态不符合工作要求，严禁参加工作；6.2.4.3 超过37高温及雷雨天气、风力超过5级时禁止工作。XXXXXXX -4-10附录A避雷器安装记录表线路名称： 工作负责人：序号塔号避雷器型号出厂编号生产厂家安装位置安装人员安装日期计数器读数1YH10CX-108/320温州益坤电气有限公司2YH10CX-108/320温州益坤电气有限公司3YH10CX-108/320温州益坤电气有限公司4YH10CX-108/320温州益坤电气有限公司5YH10CX-108/320温州益坤电气有限公司6YH10CX-108/320温州益坤电气有限公司7YH10CX-108/320温州益坤电气有限公司8YH10CX-108/320温州益坤电气有限公司9YH10CX-108/320温州益坤电气有限公司10YH10CX-108/320温州益坤电气有限公司11YH10CX-108/320温州益坤电气有限公司12YH10CX-108/320温州益坤电气有限公司13YH10CX-108/320温州益坤电气有限公司14YH10CX-108/320温州益坤电气有限公司15YH10CX-108/320温州益坤电气有限公司16YH10CX-108/320温州益坤电气有限公司17YH10CX-108/320温州益坤电气有限公司18YH10CX-108/320温州益坤电气有限公司19YH10CX-108/320温州益坤电气有限公司注：位置栏应注明更换避雷器所在相别。附录B3700mm1500mm
