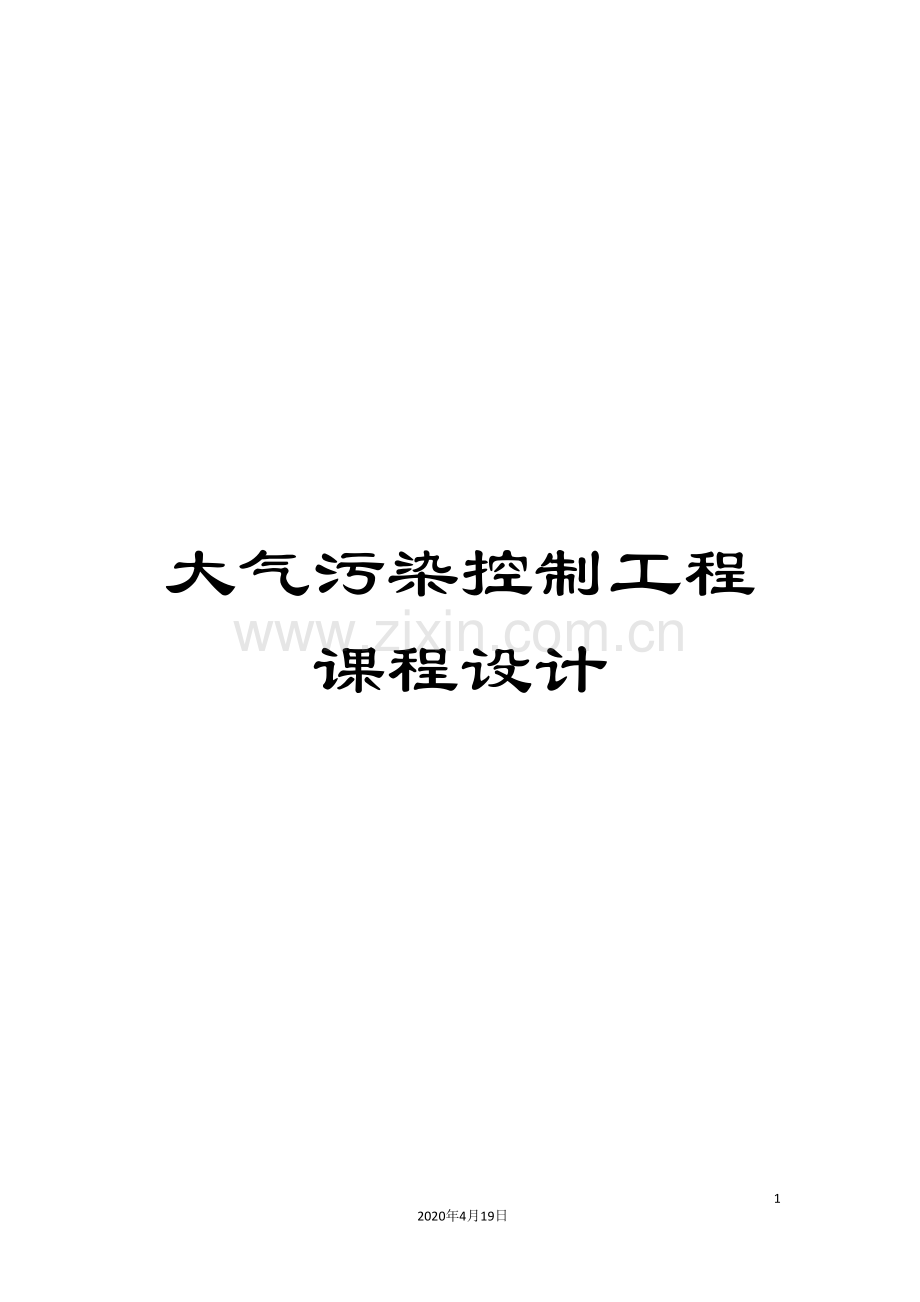

大气污染控制工程课程设计
15
2020年4月19日
文档仅供参考

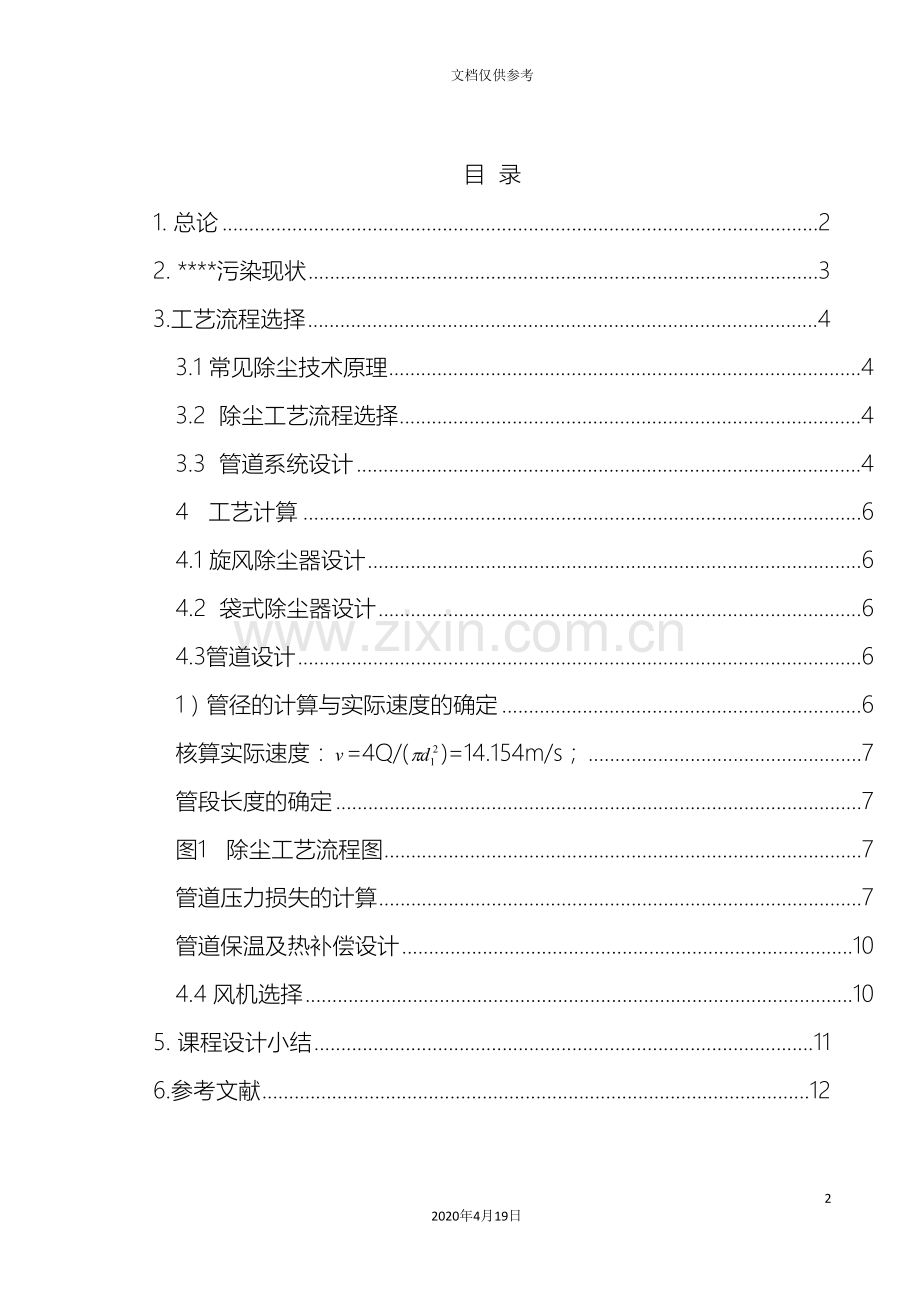

目 录
1. 总论 2
2. ****污染现状 3
3.工艺流程选择 4
3.1 常见除尘技术原理 4
3.2 除尘工艺流程选择 4
3.3 管道系统设计 4
4 工艺计算 6
4.1 旋风除尘器设计 6
4.2 袋式除尘器设计 6
4.3管道设计 6
1)管径的计算与实际速度的确定 6
核算实际速度:=4Q/()=14.154m/s; 7
管段长度的确定 7
图1 除尘工艺流程图 7
管道压力损失的计算 7
管道保温及热补偿设计 10
4.4 风机选择 10
5. 课程设计小结 11
6.参考文献 12
1. 总论
进入改革开放以来,中国的经济在三十年来飞速发展,当前已经成为世界第二大经济体。然而,不论是西方媒体的各种赞誉还是“中国威胁论”的炒作,都掩盖不了一个中国现在日益突显的事实:飞速发展经济的同时,却忽略了对环境的保护,只追求利益的增长。然而,金钱的光芒不能掩盖日益严重的环境污染问题,为追求经济效益而忽略对环境的破坏,与我们所坚持的可持续发展相违背,不利于当今社会,更不利于子孙后代的发展。因此,为了我们的地球,为了我们的子孙后代能生活在蔚蓝的天空下,我们更应该保护环境,发展绿色经济。
当今经济高速发展,冶金等重工业企业的生产水平不断提高,不论是产量还是效率都与以前有了翻天覆地的变化。面对技术进步带来的可观的经济效益,我们不能忽略冶炼过程中烟气颗粒物带给我们的污染。
排放到大气中的颗粒物,对人体有很大的危害,粒径小于10微米的颗粒物能够随呼吸进入肺部并沉积,长期大量吸入,会引起呼吸系统疾病,如引起肺组织慢性纤维化,导致肺心病引起慢性支气管炎、慢性鼻咽炎等一系列病变,并加重已有的呼吸系统疾病。另外,粉尘还可能成为化学反应的催化剂,引发大气中化学物质的反应,产生光化学烟雾等污染,对人体健康产生危害。为了人类健康和环境清洁,人们设计了除尘器来解决粉尘颗粒物的污染。
2. ****污染现状
3是法师法师
2.1 水泥企业工艺流程如下:
2.1.1 是打发违法v
1)工时费vvv
2)
2.2 主要污染源
2.3 ***车间污染资料
1)。。。
2)。。。
3.工艺流程选择
3.1 常见除尘技术原理
3.1.1 重力沉降室
3.1.2 旋风除尘器
3.2 除尘工艺流程选择
由设计原始资料能够知道,烟气中的主要污染物为颗粒物,烟气温度20℃,允许最大排风速度1.5m/s,允许压力损失1000Pa,因此,不适合安装使用旋风除尘器。原始资料中给出的数据表明,气体中颗粒物占1600mg/L,烟尘浓度排放标准(标准状况下):200mg/L,计算除尘效率可知,要求该车间最终排放烟气除尘效率至少达到87.5%,于是我们能够选择袋式除尘器或者湿式除尘器,而湿式除尘器的压力损失较大,且要注意设备与管道的腐蚀,以及污水及污泥的处理问题等。湿式除尘过程中不利于副产品的回收。要获得高除尘效率,必须使液相更好的分散,能耗较大,成本较高。而且有数据可知,当地环境温度-5℃,若用湿式除尘器,则可能造成设备冻结,解决此问题又将进一步增加除尘成本,因此不选择湿式除尘器。
综上所述,能够选择袋式除尘器,又因为允许压力损失1000Pa,因此可选用机械振动袋式除尘器或者逆气流清灰袋式除尘器,而机械振动袋式除尘器损耗较高,需要经常检修与更换滤袋,故选择逆气流清灰袋式除尘器
最终确定工艺流程:
---旋风除尘器---袋式除尘器----风机-----烟囱---
3.3 管道系统设计
1) 管道系统布置应该冲总体上考虑,各种管线统一规划,合理布局。
2) 当集气罩较多时,能够全部集中在一个净化系统中,也可分为几个净化系统。
3) 管道敷设分为明装和暗设,应尽量明装。
4) 管道应尽量集中成列、平行敷设,并应尽量沿墙或柱子敷设。
5) 管道与梁、柱、墙、设备及管道之间应有一定距离。
6) 管道应尽量避免遮挡室内采光和妨碍门窗的启闭。
7) 水平管道应有一定的坡度。
8) 管道与阀件的重量不宜支承在设备上。
9) 为了方便管网的管理和运行调节,管网系统不宜过大。
10) 除尘管道力求顺直,保证气流通畅。
4 工艺计算
4.1 旋风除尘器设计
4.2 袋式除尘器设计
4.3管道设计
在本设计中,污染物为重矿粉,查《大气污染控制工程》表13-4,得水平管内最低流速为16m/s,垂直管为14m/s。考虑要用到垂直管和水平管两部分,而用同一管径。故取管内气速:V1=16m/s。
1)管径的计算与实际速度的确定
式中 Q——工况下管道内的烟气流量,;
——烟气流速,m/s,(可查有关手册确定,对于锅炉烟尘=10~15m/s)。
取 v = 16 m/s
取整d = 300 mm
核算实际速度:=4Q/()=14.154m/s;
管段长度的确定
总体设计草图
①,17m
除尘器
②,6m
③,18.814m
图.1除尘工艺流程图
管道压力损失的计算
管道压力损失计算公式
(1) 摩擦压力损失\
(2)
对于圆管
式中 L——管道长度,m;
d——管道直径,m;
——烟气密度,kg/m3
——管中气流平均速率,m/s;
——摩擦阻力系数,是气体雷诺数Re和管道相对粗糙度K/d的函数。
(2)局部压力损失
(Pa)
式中 ξ——异形管件的局部阻力系数,可在有关手册中查到;
v——与ξ像应的断面平均气流速率,m/s;
ρ——烟气密度,。
管道①:
L1=17m,d=300mm,λ/d=0.0612,动压为15.68mm水柱,即153.664pa
摩擦压力损失为
局部阻力包括集气罩ξ1=0.16、三个弯头(R/d=1.5) ξ=0.18:
则局部压损为
=140.603+107.56=248.163Pa
管道②:
L2=6m,d=300mm,λ/d=0.0612,动压为15.68mm水柱,即153.664pa
摩擦压力损失为
局部阻力包括两个弯头(R/d=1.5) ξ1=0.18:
则局部压损为
=56.43+55.32=111.75Pa
管道③:
L3=18.814m,d=300mm,λ/d=0.0612,动压为15.68mm水柱,即153.664pa
摩擦压力损失为
局部阻力包括通风机进出口及排风口伞形风帽,通风机入口处变径管压力损失不计,通风机出口ξ=0.1,伞形风帽(h/Do=0.5)ξ=1.3:
故局部压损为
176.93+215.13=392.06Pa
除尘总压力损失:
248.163+111.75+392.06=751.974Pa
把上述结果填入计算表1之中:
表1 管道计算表
管道计算表
管段编号
流量qv/(m3.h-1)
管长l/m
管径d/mm
流速v/(m/s)
动压/Pa
摩擦压力损失/Pa
局部压力损失系数
局部压力损失/Pa
管段总压力损失/Pa
管段总压力损失累计/Pa
①
3914.93
17
300
14.15
0.0612
153.664
140.603
0.70
107.56
248.163
751.974
②
3914.93
6
300
14.15
0.0612
153.664
56.43
0.36
55.32
111.75
③
3914.93
18
300
14.15
0.0612
153.664
169.28
1.4
215.13
392.06
管道保温及热补偿设计
对于高温烟气管道系统,当烟气及周围环境温度发生变化时,因管道的热胀冷缩而产生一定的应力。当此应力超过管道系统的承受极限时,就会造成破坏。因此,对高温烟气管道系统,必须进行热补偿设计。
(1)管道热伸长计算:△L=(t1-t2)L (mm)
式中:——管材的热膨胀系数;
L——两个固定支架间管道长度,m;
t1——管壁最高温度,C;
-- 管壁最低温度,C;
例如:管段② mm
(2)管道的热补偿设计:为了保证管道系统在热状态下的稳定和安全,吸收管道热胀冷缩所产生的应力,管道系统每隔一定距离应装设固定支架及补偿装置。管道热伸长补偿方法有自然补偿和补偿器补偿两种。本设计采用自然转弯管段L形来吸收管道热伸长形变。这类补偿方式简单,且管道变形时会产生横向位移。
4.4 风机选择
查计算表知:动压力为153.664Pa;当量阻力系数=0.0612。
5. 课程设计小结
两周的课程设计终于结束了,感受颇多。经过此次课程设计,我学到了很多课本上没有的东西,我们经过查找大量资料,请教老师,以及不懈的努力,不但培养了独立思考的能力,在各种其它能力上也都有了提高。我发现自己对课本上的东西理解得不够深刻,掌握得不够牢固。在此次设计中,计算量也是相当多,因为我计算时不够仔细,导致多次重算,十分费力,意识到以后无论做什么事都要仔细,耐心。此次课程设计让我学会了设计一个工程的基本流程及基本原则,明白了如何利用网络,利用图书馆等搜索自己需要的资料,在本次设计过程中最大的难题是很多参数不知如何选取,在老师的指导下,同学的帮助下借助网络资料查出来的,这为以后的工作学习打下了扎实的基础,同时在设计的过程中由于需要频繁应用公式编辑器,因此此次的设计,我对电脑某些软件的应用有了更加深入的了解,而且,经过此次设计,我意识到将来作为一个环境工作者肩上的重担。同时,也让我对自己所学的专业产生了更大的兴趣,让我有了更重的责任感和使命感,将来为自己的家园贡献自己的力量。
在此次设计中,虽遇到了很多困难,但在老师细心的指导下,我们顺利地结束了此次课程设计,在此衷心得谢谢老师!
6.参考文献
[1]. 工业防尘专业委员会. 工业防尘手册[M].北京,劳动人事出版社:1987
[2]. 何争光.大气污染控制工程及应用实例[M].北京,化学工业出版社:
[3]. 郝吉明,马广大.大气污染控制工程[M].北京,高等教育出版社: .
[4]. 刘伟,祝凌云.AutoCAD 中文版自学手册[M].人民邮电出版社:
[5] 艾华,佐领. 间除尘系统方案设计分析[J]. 西安重型机械研究所报, ,09(00):98-102
