制作加油站安全设施和安全管理.pptx

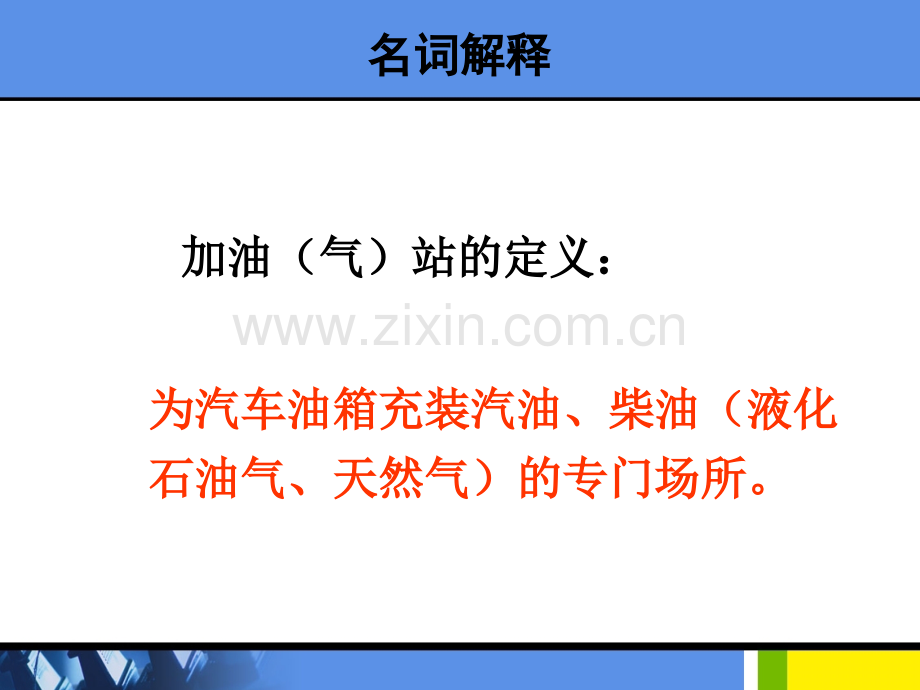

加油（加气）站的安全设施加油（加气）站的安全设施与安全管理与安全管理主讲：吴瑞麟主讲：吴瑞麟名词解释名词解释 加油（气）站的定义：加油（气）站的定义：为汽车油箱充装汽油、柴油（液化为汽车油箱充装汽油、柴油（液化石油气、天然气）的专门场所。石油气、天然气）的专门场所。名词解释名词解释 站房：站房：用于加油站管理和经营的场所用于加油站管理和经营的场所 可有办公室、值班室、营业室、控制室、和小商品（限可有办公室、值班室、营业室、控制室、和小商品（限于食品、饮料、润滑油、汽车配件等）组成。于食品、饮料、润滑油、汽车配件等）组成。名词解释名词解释 其他建、构筑物：其他建、构筑物：加油（气）站内根据需要独立设置的汽车加油（气）站内根据需要独立设置的汽车洗车房、润滑油储存及加注间、小商品便洗车房、润滑油储存及加注间、小商品便利店、厕所等。利店、厕所等。名词解释名词解释 埋地油罐埋地油罐：采用直接覆土或罐池充沙（细土）方式埋采用直接覆土或罐池充沙（细土）方式埋设在地下，且罐内最高液面低于罐外设在地下，且罐内最高液面低于罐外4 4米范米范围内地面的最低标高围内地面的最低标高0.20.2米的卧式油品储罐。米的卧式油品储罐。钢质油罐且壁厚不小于钢质油罐且壁厚不小于5mm5mm名词解释名词解释 密闭卸油点：密闭卸油点：埋地油罐以密闭方式接卸汽车油罐车所载油埋地油罐以密闭方式接卸汽车油罐车所载油品的固定接头处。品的固定接头处。一般均采用铜质、内设有耐油橡胶垫圈的快装接头（作用：一般均采用铜质、内设有耐油橡胶垫圈的快装接头（作用：密封、不发火）。密封、不发火）。名词解释名词解释 加油（气）岛：加油（气）岛：用于安装加油机的平台用于安装加油机的平台 岛宽不小于岛宽不小于1.2m1.2m、岛高出地坪、岛高出地坪0.150.150.2m0.2m、岛、岛上的棚罩支柱距岛端部不小于上的棚罩支柱距岛端部不小于0.6m0.6m安全设施的分类安全设施的分类 一、预防事故发生的设施一、预防事故发生的设施 1.1.检测报警仪：检测报警仪：高、低液位报警仪高、低液位报警仪（油罐内液位过高可能发生油品溢出、液位过（油罐内液位过高可能发生油品溢出、液位过低可能产生真空吸瘪油罐）；低可能产生真空吸瘪油罐）；接地电阻报警仪接地电阻报警仪（接地电阻过大，不能有效导除静电）；（接地电阻过大，不能有效导除静电）；可燃气体报警仪可燃气体报警仪（可燃气体和空气的混合气体达到爆炸极限下限（可燃气体和空气的混合气体达到爆炸极限下限浓度的浓度的25%25%是报警）。是报警）。预防事故发生的设施预防事故发生的设施 2.2.安全防护设施：安全防护设施：防雷防雷（有闪接器、引下线和接地装置组成，设置在站房和棚罩（有闪接器、引下线和接地装置组成，设置在站房和棚罩等建筑物上）；等建筑物上）；防静电防静电（防止静电积聚产生静电火花的设施）；（防止静电积聚产生静电火花的设施）；防腐蚀防腐蚀（埋地油罐和埋地工艺管道外表的防腐蚀设施）；（埋地油罐和埋地工艺管道外表的防腐蚀设施）；防渗漏防渗漏（管道和管道之间用法兰等连接处的防渗漏设施）；（管道和管道之间用法兰等连接处的防渗漏设施）；电气过载保护电气过载保护（当电流过大、可能导致人员触电时及时切断电（当电流过大、可能导致人员触电时及时切断电源的设施）源的设施）预防事故发生的设施预防事故发生的设施 3.3.防爆设施：防爆设施：防爆电气防爆电气（在爆炸危险区域设置的电气设施，可有效防止电气（在爆炸危险区域设置的电气设施，可有效防止电气火花点燃爆炸性混合气体）加油站一般均设置本安型防爆电气火花点燃爆炸性混合气体）加油站一般均设置本安型防爆电气，防爆的分组、级、类为，防爆的分组、级、类为AT3AT3；防爆仪表防爆仪表（设置在爆炸危险区域内的仪表，可有效防止电气火（设置在爆炸危险区域内的仪表，可有效防止电气火花点燃爆炸性混合气体）；花点燃爆炸性混合气体）；阻隔防爆器材阻隔防爆器材（由阻（由阻 隔隔 防爆材料和支撑构件等组成的装置，这种装置安装在易燃液体防爆材料和支撑构件等组成的装置，这种装置安装在易燃液体和易燃气体储罐内，能预防罐体内因明火、静电、焊接、枪击和易燃气体储罐内，能预防罐体内因明火、静电、焊接、枪击和碰撞等意外事故引发爆炸）和碰撞等意外事故引发爆炸）预防事故发生的设施预防事故发生的设施4.4.安全警示设施安全警示设施 安全警示标志安全警示标志（禁止标志、警告标志、指（禁止标志、警告标志、指令标志、提示标志及文字辅助标志）；令标志、提示标志及文字辅助标志）；压力表压力表（显示容器内压力的仪表）。（显示容器内压力的仪表）。预防事故发生的设施预防事故发生的设施 5.5.阻火器阻火器 阻止火种经通气管进入油罐的设施阻止火种经通气管进入油罐的设施 其结构为充满有微小孔的金属填充物，能有效阻止火种进入，并在阻火器内因冷却而熄灭，且设有防雨罩。控制事故发生的设施控制事故发生的设施 1.1.紧急切断开关；紧急切断开关；设置在加气站内离操作人员较近距离，经操作人员按下能设置在加气站内离操作人员较近距离，经操作人员按下能紧急切断输送液化石油气管路的按钮设施紧急切断输送液化石油气管路的按钮设施 2.2.总电源切断开关；总电源切断开关；设置在配电室内的可紧急切断站内全部电源的设施设置在配电室内的可紧急切断站内全部电源的设施 3.3.卸液、加液管上的拉断阀；卸液、加液管上的拉断阀；4.4.安全阀。安全阀。控制事故发生的设施控制事故发生的设施 3.3.拉断阀；拉断阀；设置在卸液或加气管上，如产生一定的牛顿拉力时能迅速设置在卸液或加气管上，如产生一定的牛顿拉力时能迅速切断管道输送的设施切断管道输送的设施 4.4.安全阀。安全阀。设置在压力容器上的安全保护装置，当容器内压力超过规设置在压力容器上的安全保护装置，当容器内压力超过规定值时能及时释放压力的设施定值时能及时释放压力的设施减少消除事故影响的设施减少消除事故影响的设施 1.1.消防器材消防器材 灭火器、沙子、灭火毯、消防栓、水带、水枪等灭火器、沙子、灭火毯、消防栓、水带、水枪等 2.2.应急照明应急照明 发生火灾、爆炸等事故用以照明的应急灯具发生火灾、爆炸等事故用以照明的应急灯具 3.3.安全通道安全通道 发生火灾、爆炸等事故时，用于人员应急疏散的通道发生火灾、爆炸等事故时，用于人员应急疏散的通道 4.4.足够的防火距离足够的防火距离 5.5.劳动防护用品劳动防护用品减少消除事故影响的设施减少消除事故影响的设施 4.4.足够的防火距离足够的防火距离 发生火灾、爆炸等事故能阻止事故扩大的安全防火距离发生火灾、爆炸等事故能阻止事故扩大的安全防火距离 5.5.劳动防护用品劳动防护用品 作业人员在作业时能防护危险、危害对人体伤害的劳动防作业人员在作业时能防护危险、危害对人体伤害的劳动防护用品护用品加油站工艺简图加油站工艺简图2.1.1 2.1.1 燃烧与燃烧条件燃烧与燃烧条件2.1.2 2.1.2 燃烧的形式燃烧的形式2.1.3 2.1.3 燃烧的种类燃烧的种类2.1.4 2.1.4 燃烧速度与热值燃烧速度与热值2.1.1 2.1.1 燃烧与燃烧条件燃烧与燃烧条件2.1.2 2.1.2 燃烧的形式燃烧的形式2.1.3 2.1.3 燃烧的种类燃烧的种类2.1.4 2.1.4 燃烧速度与热值燃烧速度与热值地下油罐加油机卸油车道卸油管通气管液位计量油孔操作井加油机加油机加油机加油机通气管通气管通气管通气管油井口油井口油井口油井口 手推式干粉灭火器手推式干粉灭火器手推式干粉灭火器手推式干粉灭火器黄沙箱、灭火毯黄沙箱、灭火毯黄沙箱、灭火毯黄沙箱、灭火毯加油站的密闭卸油口加油机内进油连接管加油站内的视频监控探头加油站内的危险性告示牌加油站卸油时的静电接地报警仪加油站配电箱的总电源切断开关加油站的应急照明灯加油站内的水封井加气机加气机加气机加气机加气站卸液管上的拉断阀加气站卸液管上的拉断阀埋地液化石油气罐的操作井埋地液化石油气罐的操作井埋地液化石油气罐的放散管、通埋地液化石油气罐的放散管、通风管管液化石油气加气站的通风、放散设施放散管：是用于放散液化石油气容器内过高压力的管道，设置在安全阀后部（其顶部设有防雨罩）通风管：是通过自然拔风把可能积聚在储气井、卸液井内的液化石油气体排到高处排放的设施加油站的主要危险、有害因素（物）1、易燃、易爆液体（汽油、柴油）2、易燃、易爆气体（液化石油气、天然气）3、有毒气体（油蒸气、液化石油气、天然气）4、明火 5、电火花 6、静电 7、带电部位裸露及漏电 8、工艺设备密封不良 9、特种设备及安全附件的缺陷 10、基础下沉加油站的主要危险、有害因素（环境）1、雷电 2、防护距离不足 3、排水不良人和管理上的危险、有害因素 1、违章指挥；2、违章作业；3、指挥失误；4、误操作；5、安全管理组织不全健、安全责任制未落实、安全管理制度不健全、安全操作规程不健全、应急救援和应急相应的缺陷等。安全责任制 1、站、站长安全生安全生产责任制任制 2、安全管理人、安全管理人员安全安全责任制任制 3、加油工安全、加油工安全责任制任制 4、计量量员安全安全责任制任制 5、财务安全安全责任制任制 6、机修工、机修工、电工安全生工安全生产责任制任制加油站安全管理制度 1、安全教育培训制度 2、安全检修制度 3、隐患整改制度 4、事故管理制度 5、消防安全管理制度 6、安全用电、用火管理制度 7、电气设备安全管理制度 8、劳动防护用品管理制度 9、安全生产奖惩制度安全管理制度10、废弃物管理制度11、交接班管理制度12、设备维护保养制度13、特种设备管理制度14、停业时的值班管理制度事故应急救援预案加油站的事故应急救援预案应针对易发事故制订：如：火灾、爆炸、泄漏、防洪、地震等异常气候应急保障1、应急组织保障（组长、指挥、各具体人员）2、应急通信联络保障（报警电话、各应急救援人员手机）3、应急物资保障（堵漏工具、消防器材、黄沙、急救设施、应急照明设备等）2007年11月24日某加油加气站检修时违章作业时的爆炸事故2007年11月24日某加油加气站检修时违章作业时的爆炸事故安全生安全生产重于泰山重于泰山谢谢大家大家！
