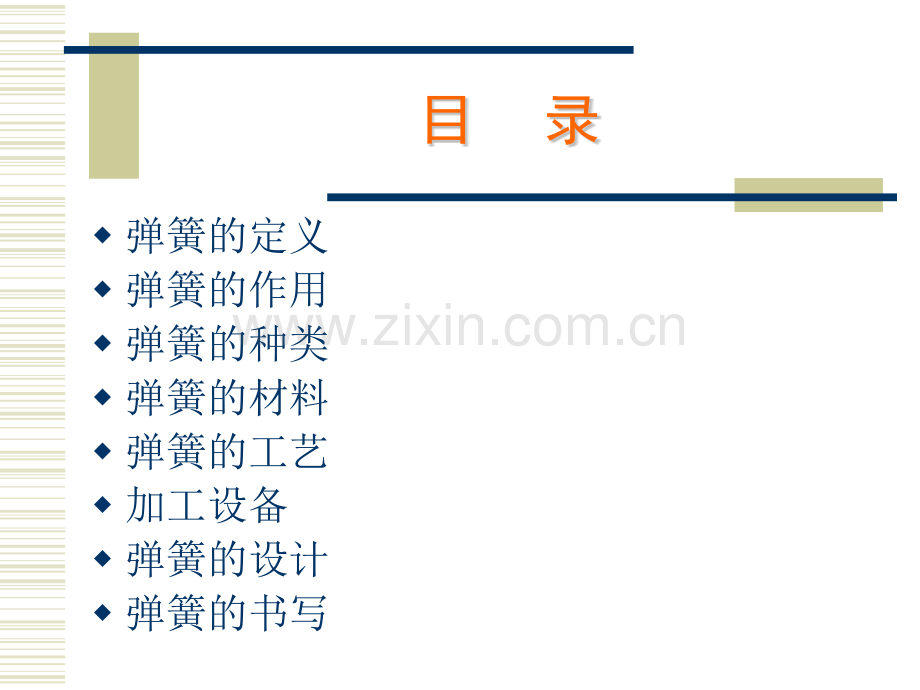

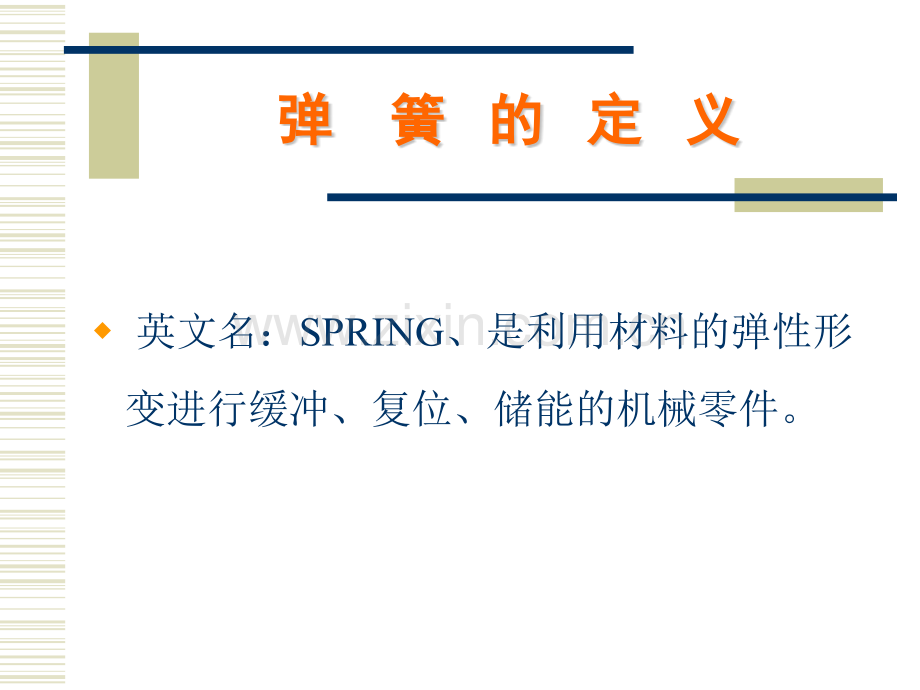

目 录w弹簧的定义 w弹簧的作用w弹簧的种类w弹簧的材料w弹簧的工艺w加工设备w弹簧的设计w弹簧的书写弹弹 簧簧 的的 定定 义义 w 英文名：SPRING、是利用材料的弹性形变进行缓冲、复位、储能的机械零件。弹簧的作用弹簧的作用（1）储能和作为动力 （2）避振和缓冲（3）载荷（4）测力（5）加固 弹弹 簧簧 的的 种种 类类 w弹簧的种类很多，一般按结构或形状分，有螺旋弹簧、板弹簧、碟形弹簧、扭杆弹簧、涡卷弹簧、片状弹簧、环形弹簧、平卷弹簧、恒力弹簧。按变形状况分有压缩弹簧、拉伸弹簧、扭转弹簧、按材料分有金属弹簧和非金属弹簧。弹 簧 的 材 料 w常用金属弹簧材料有：（1）钢线：SWC （2）琴钢丝：SWPB,SWPA（3）高碳素弹簧钢丝：SWA、SWB（4）不锈钢丝：SUS303、SUS304、SUS302、SUS301、SUS316、SUS631（5）可焊不锈钢丝：SUS304（NI-COATED）（6）镀镍 线：SWIC-F（7）镀锌线：Zn-SWC（8）磷铜线：PBW 弹 簧 回 火 的 目 的（1）消除弹簧淬火后的内应力（2）稳定弹簧的组织和几何参数尺寸（3）获得所需要的机械性能 弹簧清洗的目的 w主要是用于不锈钢弹簧钢丝（1）脱脂（2）除油污（3）增强质感和美观 弹簧立定处理的目的（1）稳定几何参数尺寸（2）增强耐疲劳强度，延长弹簧寿命 弹簧端口磨平的目的（1）增强弹簧垂直度和平整度（2）消除工作负荷影响因素 弹簧的广泛应用弹簧的广泛应用压 力 弹 簧电 池 正 极 和 负 极 弹 簧电 池 正 负 极 弹 簧电 池 联 体 弹 簧扭 力 弹 簧拉 力 弹 簧线成型弹簧组 合 弹 簧复杂弹簧工 艺 流 程1）2）3）4）CNC-620XIN DA CNC-620功功能能：0.2-2.3各各种种异形弹簧异形弹簧CNC-8HS,26HSKHM CNC-8HS功功能能 ：0.2-0.8各各种种压力弹簧压力弹簧ENCNC-26HS功功能能 ：0.8-3.0各种弹簧各种弹簧热处理热处理回火炉热处理回火炉功能：回火功能：回火磨平机磨平机磨平机功能：功能：端面磨平端面磨平投影仪投影仪投影仪功能：功能：尺寸测试尺寸测试拉压试验机压缩、拉伸荷重测试机压缩、拉伸荷重测试机功能：功能：力度测试力度测试弹簧常用的符号与单位（一）（1）材料直径：也叫线径，用字母d表示，单位：mm、inh（2）中径：弹簧外径和内径的平均值，用字母D表示，单位：mm（3）外径：弹簧外部卷尺寸，用字母D2或OD表示，单位：mm（4）内径：弹簧内部卷制尺寸，用字母D1或ID表示，单位：mm（5）节距（pitch）：弹簧两相邻有效圈截面中心线的轴向距离，用字 母t表示，单位mm弹簧常用的符号与单位（二）（6）绕旋比：弹簧中径与钢丝直径的比值，用字母C表示，C=D/d （范围510mm易生产），单位：mm（7）自由高度（长度）：Free length是指在没有负荷时的高度（长 度），用字母Ho（Lo）表示，单位：mm（8）工作高度（长度）Work length是指在承受负荷时的高度（长 度），用字母H i（L i）表示，（i=1.2.3),单位：mm（9）压并高度：压缩SP.在压至各圈接触时的理论高度，用字母H b表示，单位：mm（10）展开长度：弹簧材料展开的总长度，用字母L表示，单位：mm弹簧常用的符号与单位（三）（11）螺旋角：弹簧圈卷制的角度，用a或表示，单位：（12）初拉力：弹簧是指拉伸SP.在卷制时开成的内力，用字母Po表 示，单位：g或kg（13）弹簧钢度：是指单位变形量的工作负荷，用字母P或M表示，单 位：g或kg（14）自由角度：扭转弹簧 没有负荷时的角度，用 表示，单位：（15）工作角度：扭转弹簧承受负荷的角度，用i表示，单位：书 写 样 式（一）压簧：线径外（内)径 长度圈数 例如：0.5 5.0 10.0 8N书 写 样 式（二）拉簧：线径外（内)径 长度圈数 钩环圈数 例如：0.5 5.0 10.0 5N 2N书 写 样 式（三）扭簧：线径外（内)径 角度长度/长度圈数 例如：0.5 5.0 18010.0/10.08N压 力 弹 簧 的 设 计拉 簧 的 设 计扭 力 弹 簧 的 设 计
