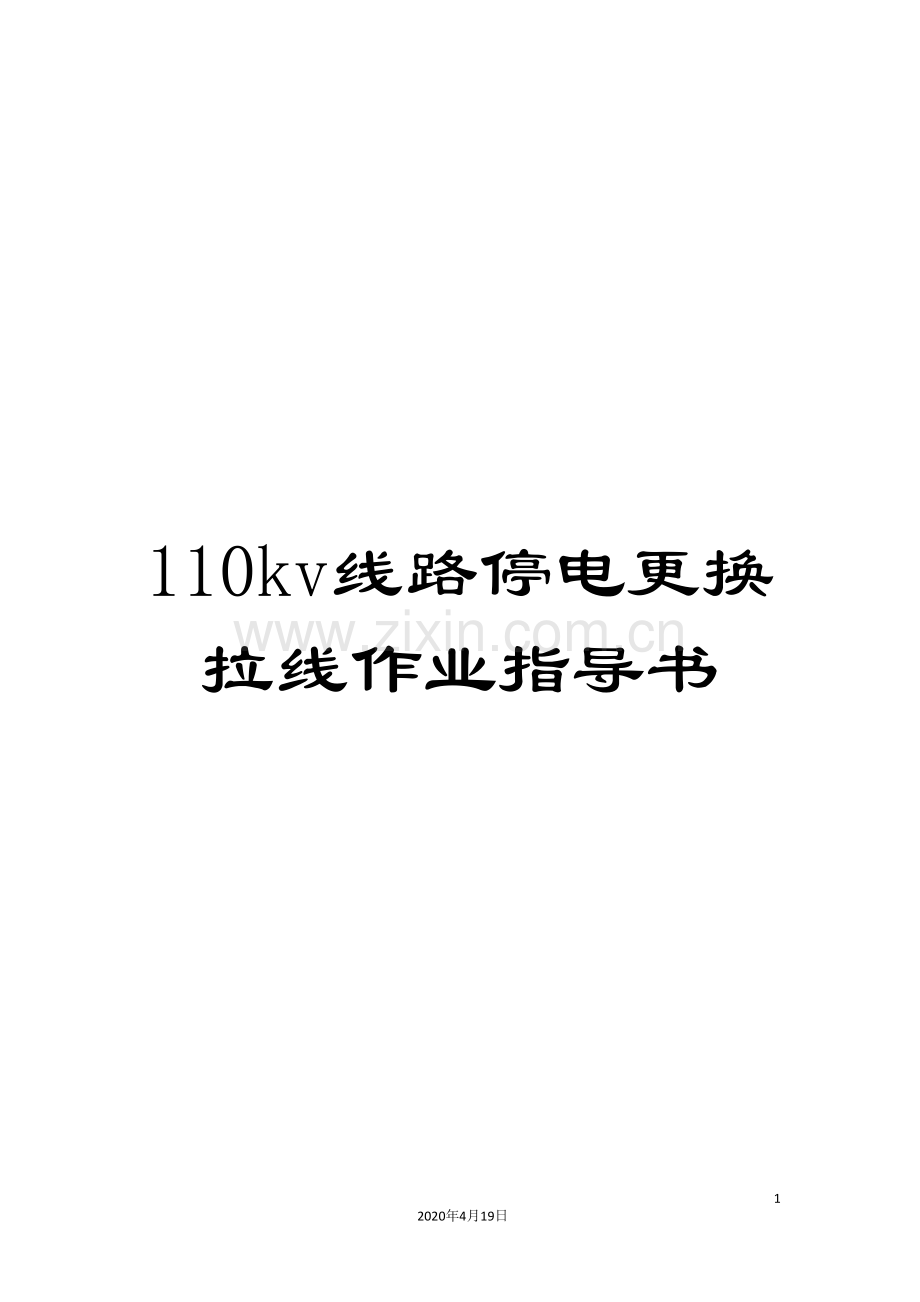

110kv线路停电更换拉线作业指导书.doc

110kv线路停电更换拉线作业指导书

6
2020年4月19日
文档仅供参考，不当之处，请联系改正。

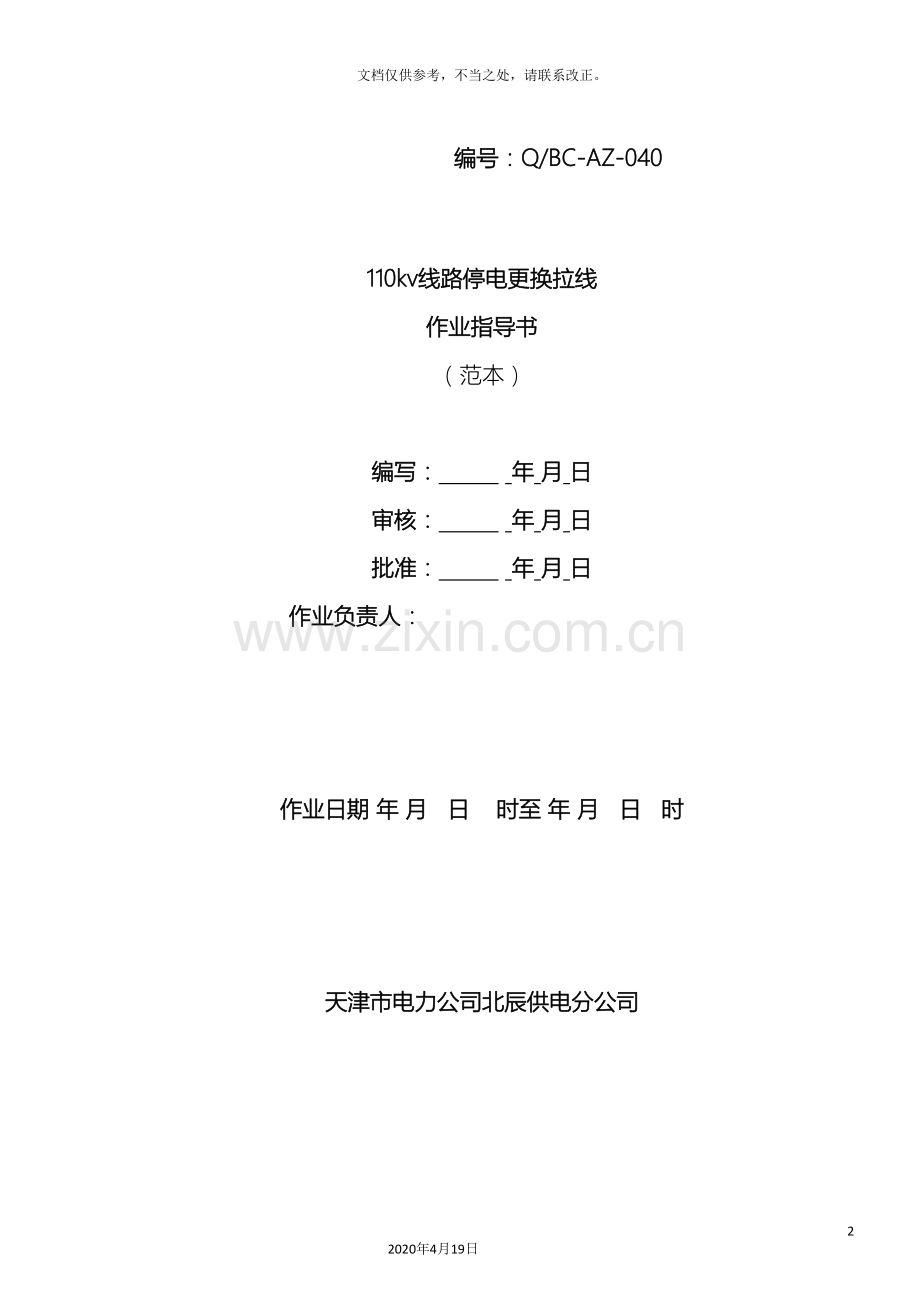

编号：Q/×××
编号：Q/BC-AZ-040

110kv线路停电更换拉线
作业指导书
（范本）

编写： 年 月 日
审核： 年 月 日
批准： 年 月 日
作业负责人：

作业日期 年 月 日 时至 年 月 日 时

天津市电力公司北辰供电分公司

1适用范围
一、 适用范围：
适用于天津电力公司北辰供电分公司110kv线路更换拉线作业。
2引用文件 二、引用文件：
国家电网公司 电业安全工作规程（电力线路部分）
三、施工前准备
1、准备工作安排
√
序号
内 容
标 准
责任人
备 注
√
1
现场勘察
施工现场周围环境,缺陷部位和严重程度，导地线规格，绝缘子规格，地形状况等。

√
2
查阅有关资料
1.了解有关导线资料，根据导线的荷载，确定使用工具的型号；

√
3
了解现场气象条件
判断是否符合安规对停电作业要求

√
4
组织现场作业人员学习作业指导书
掌握整个操作程序，理解工作任务及操作中的危险点及控制措施

2、人员要求
√
序号
内 容
责任人
备 注
√
1
作业人员必须持有有效资格证及上岗证

√
2
作业人员周期身体检查合格、精神状态良好

√
3
安规考试合格

3、工器具
√
序号
名 称
型号/规格
单 位
数 量
备 注
√
1
接地线
110kV
套

2
验电器

组

3
地锚
16t、25t
辆

4
临时拉线

套

绝缘工器具机械及电气强度均应满足安规要求，周期预防性及检查性试验合格
4、材料
√
序号
名 称
型号/规格
单 位
数 量
备 注
√
1
拉线
GJ-70mm2
米

带弹簧销
5、危险点分析
√
序号
内 容

1
登塔时、塔上作业时违反安规进行操作，可能引起高空坠落

2
地电位电工与带电体及等电位电工与接地体安全距离不够，可能引起触电伤害

3
临近带电线路做好防护措施，并设专职监护人。

4
上下传递物品时，意外伤人。

5
可能发生拉线弹伤
6、安全措施
√
序号
内 容

1
如遇雷、雨、雪、雾不得进行施工作业，风力大于5级及空气相对湿度大于80%时，不得进行作业

2
在杆、塔上工作，必须使用安全带和戴安全帽。在杆塔上作业转位时，不得失去安全带保护。登塔平稳，手脚不乱，安全带系在牢固部件上而且位置合理，便于作业

3
施工作业必须设专人监护，监护人不得直接操作。监护的范围不得超过一个作业点

5
临近带电作业，人身与带电体的安全距离不得小于3.6m。绝缘操作杆有效绝缘长度不得小于4.0m。绝缘绳、承力工具有效绝缘长度不得小于3.7m

6
所有工器具应定期试验，不合格的带电作业绝缘工具严禁带入工作现场

8
地面人员严禁在作业点垂直下方活动。塔上人员应防止落物伤人，使用的工具、材料应用绳索传递
7、作业分工
√
序号
作业内容
分组负责人
作业人员

1
工作负责人1名，工作监护人10名

2
杆塔工作人员2名

3
地面工作人员2名

四、 作业程序
1、开工
√
序号
内 容
作业人员签字

1
工作负责人办理第一种工作票

2
调度通知已停用重合闸，许可工作

3
工作负责人组织全体工作人员带好安全帽在现场列队宣读工作票，交代工作任务、安全措施、注意事项，工作班成员明确后，进行签字。工作负责人发布开始工作的命令

2、作业内容及标准
√
序号
作业内容
作业步骤及标准
安全措施注意事项
责任人

1
检查准备工具
1.正确佩带个人安全用具：安全用具大小合适，锁扣自如。由负责人监督检查
2.派专人对所需工具进行测量，检查工具数量
3.在塔下地面找一块平坦干燥地，布置好苫布及工器具
1.绝缘工具使用前，应仔细检查其是否损坏、变形、失灵。并应用5000V兆欧表进行分段绝缘检测，电阻值应不低于700 MΩ
2.用万用表测量屏蔽服衣裤最远端点之间的电阻值不得大于20Ω

2
登塔
1号、2号电工携带绝缘传递绳登塔，在横担作业的适当位置将绝缘传递绳绝缘滑车装好，紧接着3号、4号电工及等电位电工登塔到横担的作业位置并扎好安全带
所有登塔人员要求穿全套屏蔽服并连接可靠。在登塔时，必须使用安全带和戴安全帽。在杆塔上作业转位时，不得失去安全保护

3
传递组装工器具
地面工作人员相继将丝杠，吊线杆、吊栏，滑车组等分别传至塔上，1.2号工作人员负责装丝杠，吊线杆，吊栏绳等，3.4号工作人员装吊栏、滑车组
1.传递绝缘拉杆时金属钩不允许短接绝缘子
2.杆塔上下传递工具绑扎绳扣应正确可靠
3.丝杠绝缘拉杆长度应与绝缘子串长度相适应
4.安装吊栏时，应使吊栏与四分裂导线下导线水平位置相同

4
换 拉 线
1、JoLh-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 --  +Zw[Wa^R1更换拉线时，gTQs:!3? -- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- XlRj\'gu首先必须打好临时拉线，+ms:wRRG-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- Uelq?E"[NFF-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- }|BgXZO并应有防止临时拉线滑动的措施。EZL_;}o-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- +Tp{(k!x22、收紧临时拉线，m4w!e -- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- _+.}@CPzD使被更换拉线不受力后，k\\p57:-\\w-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- /f\'Oz:kXvls7J2e-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- @El(.-v`才能开始更换拉线。g7:s6v-7 -- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- [E:?=NbX8nh?^SM-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- tG
o%w=w33、在地面做好拉线后，D
::O @Zx-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- 6&?,Y4Qb用绳索将拉线上端传递给杆上工作人员，.owN 7-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- @6%\\Gv9B与拉线抱箍连接好后，\\deK8E\'TK-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- ?="i??Tw更换更换拉线q 5m)3*e-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- \\O8-kXsr"。
注意应防止钢绞线弹伤新更换的拉线安装完成后，€!:o hOoj-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- o+}n}cN0?0缓慢解除临时拉线，ZN8duy` ?}-- 保护版权！尊重作者！反对盗版!  中华电力社区(WWW.ZHDL.NET)版权所有 -- :m~{2oh严禁突然松开临时拉线

5
返回地面
检查导线上无遗留物后，返回地面
下塔要平稳，在杆塔上作业转位时，不得失去安全保护

3、竣工
√
序号
内 容
负责人员签字

1
清理现场及工具，认真检查杆(塔)上有无留遗物,工作负责人全面检查工作完成情况，无误后撤离现场,做到人走场清

2
通知调度并终结工作票

4、消缺记录
√
序号
缺陷内容
消除人员签字

5、验收总结
序号
检 修 总 结
1
验收评价

2
存在问题及处理意见

6、指导书执行情况评估
评估内容
符合性
优

可操作项

良

不可操作项

可操作性
优

修改项

良

遗漏项

存在问题

改进意见
