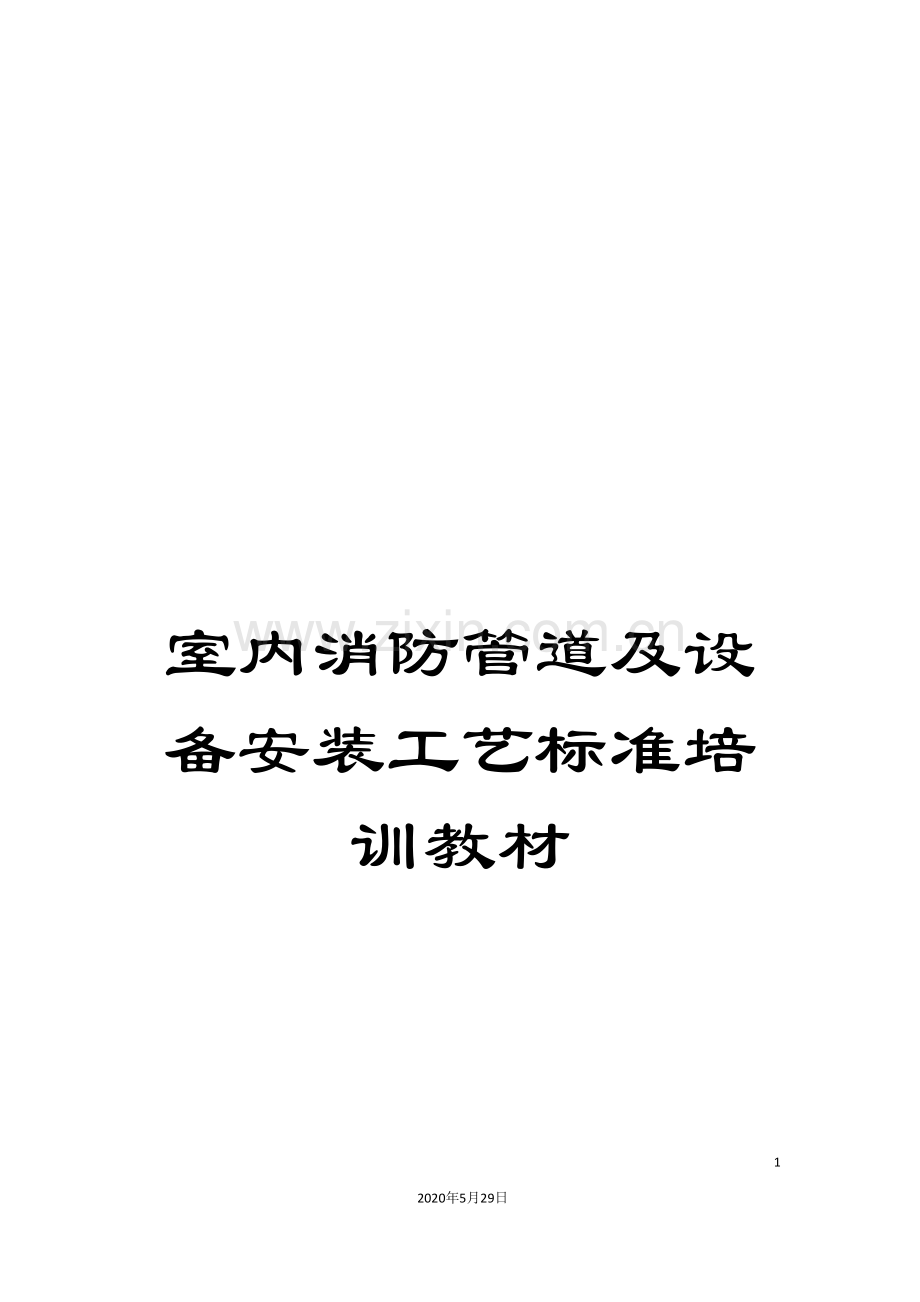

室内消防管道及设备安装工艺标准培训教材.doc

室内消防管道及设备安装工艺标准培训教材162020年5月29日文档仅供参考目录第一章 施工准备2第二章 操作工艺3第三章 量标准8第四章 成品保护9第五章 应注意的质量问题9第一章 施工准备1.1 材料要求:111消火栓系统管材应根据设计要求选用,一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀,无锈蚀、无飞刺,零件无偏加、方扣、丝扣不全、角度不准等现象。112消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求,配件齐全,铸造规矩,表面光洁,无裂纹,启闭灵活,有产品出厂合格证。3消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁。金属箱体无锈蚀,划伤,箱门开启灵活。箱体方正,箱内配件齐全。栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证。12主要机具121套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。122套丝板,管钳、台钳、压力钳,链钳,手锤,钢锯,扳手,射钉枪,倒链、电气焊等工具。13作业条件:131主体结构已验收,现场已清理干净。132管道安装所需要的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等。133设备基础经检验符合设计要求,达到安装条件。134安装管道所需要的操作架应由专业人员搭设完毕。135检查管道支架、预留孔洞的位置,尺寸是否正确。136喷洒头安装按建筑装修图确定位置,吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。封吊顶时按喷洒头预留口位置在顶板上开孔。第二章 操作工艺21工艺流程立管安装报警阀安装干管安装安装准备喷洒分层干支管、消火栓及支管安装水流指示器、消防水泵、高位水箱、水泵结合器安装喷洒头支管安装(系统综合试压及冲洗)管道试压管道冲洗报警阀配件、消火栓配件、喷洒头安装节流装置安装装系统通水试调22安装准备:221认真熟悉图纸,根据施工方案、技术、安全交底的具体措施选用材料,测量尺寸,绘制草图,预制加工。222核对有关专业图纸,查看各种管道的坐标、标高是否有交叉或排列位置不当,及时与设计人员研究解决,办理洽商手续。223检查预埋件和预留洞是否准确。224检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。23干管安装231消火栓系统干管安装应根据设计要求使用管材,按压力要求选用碳素钢管或无缝钢管。 232管道在焊接前应清除接口处的浮锈、污垢及油脂。233当壁厚4,直径50应采用气焊;壁厚4.5,直径70时应采用电焊。234不同管径的管道焊接,连接时如两管径相差超过小管径15%,可将大管端部缩口与小管对焊。如果两管相差超过小管径15%,应加工异径短管焊接。235管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上。236管道穿墙处不得有接口(丝接或焊接)管道穿过伸缩缝处应有防冻措施。237碳素钢管焊接时要错开焊缝,并使焊缝朝向易观察和维修的方向上。238管道焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直、找正,再焊接,紧固卡件、拆掉临时固定件。24报警阀安装:应设在明显、易于操作的位置,距地高度宜为1m 左右。报警阀处地面应有排水措施,环境温度不应低于5。报警阀组装时应按产品说明书和设计要求,控制阀应有启闭指示装置,并使阀门工作处于常开状态。25消防喷洒和消火栓立管安装:251立管暗装在竖井内时,在管井内预埋铁件上安装卡件固定,立管底部的支吊架要牢固,防止立管下坠。26消火栓及支管安装:261消火栓箱体要符合设计要求(其材质有木、铁和铝合金等),栓阀有单出口和双出口双控等。产品均应有消防部门的制造许可证及合格证方可使用。262消火栓支管要以栓阀的坐标、标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开启应灵活。263消火栓箱体安装在轻质隔墙上时,应有加固措施。27水流指示器安装:一般安装在每层的水平分支干管或某区域的分支干管上。应水平立装,倾斜度不宜过大,保证叶片活动灵敏,水流指示器前后应持有5倍安装管径长度的直管段,安装时注意水流方向与指示器的箭头一致。国内产品可直接安装在丝扣三通上,进口产品可在干管开口用定型卡箍紧固。水流指示器适用于直径为50150的管道上安装。28水泵结合器安装:规格应根据设计选定,有三种类型:墙壁型、地上型、地下型。其安装位置应有明显标志,阀门位置应便于操作,结合器附近不得有障碍物。安全阀应按系统工作压力定压,防止消防车加压过高破坏室内管网及部件,结合器应装有泄水阀。29消防管道试压可分层段进行,上水时最高点要有排气装置,高低点各装一块压力表,上满水后检查管路有无渗漏,如有法兰、阀门等部位渗漏,应加压前紧固,升压后再出现渗漏时做好标记,卸压后处理。必要时泄水处理。冬季试压环境温度不得低于5,夏季试压最好不直接用外线上水防止结露。试压合格后及时办理验收手续。31管道冲洗:消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、过滤装置拆除,冲洗水质合格后重新装好,冲洗出的水要有排放去向,不得损坏其它成品。32喷洒头支管安装指吊顶型洒头的末端一段支管,这段管不能与分支干管同时顺序完成,要与吊顶装修同步进行。吊顶龙骨装完,根据吊顶材料厚度定出喷洒头的预留口标高,按吊顶装修图确定喷洒头的坐标,使支管预留口做到位置准确。支管管径一律为25,末端须知2515的异径管箍口,管箍口与吊顶装修层平,拉线安装。支管末端的弯头处100以内应加卡件固定,防止喷头与吊顶接触不牢,上下错动。支管装完,预留口用丝堵拧紧。准备系统试压。33喷洒系统试压:封吊顶前进行系统试压,为了不影响吊顶装修进度可分层分段试压,试压完后冲洗管道,合格后可封闭吊顶。吊顶材料在管箍口处开一个30的孔,把预留口露出,吊顶装修完后把丝堵卸下安装喷洒头。34消火栓配件安装:应在交工前进行。消防水龙带应折好放在挂架上或卷实、盘紧放在箱内,消防水枪要竖放在箱体内侧,自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪,快速接头的连接,一般用14铅丝绑扎两道,每道不少于两圈,使用卡箍时,在里侧加一道铅丝。设有电控按钮时,应注意与电气专业配合施工。第三章 量标准31 保证项目:自动喷洒和水幕消防装置的喷头位置、间距和方向必须符合设计要求和施工规范规定。32 基本项目:箱式消火栓的安装应栓口朝外,阀门距地面、箱壁的尺寸符合施工规范规定。水龙头带与消火栓和快速接头的绑扎紧密,并卷折,挂在托盘或支架上。33 允许偏差项目:331 消火栓阀门中心距地面为1.2m,允许偏差20。阀门距箱侧面为140,距箱后内表面为100,允许偏差5。332 自动喷洒和水幕消防系统的管道应有坡度。充水系统应不小于0.002;充气系统和分支管应不小于0.004。333 吊架与喷头的距离,应不小于300,距末端喷头的距离不大于750。334 吊架应设在相邻喷头间的管段上,当相邻喷头间距不大于3.6m,可设一个;小于1.8m,允许隔段设置。检验方法:用尺和水平尺量。第四章 成品保护41 消防系统施工完毕后,各部位的设备组件要有保护措施,防止碰动跑水,损坏装修成品。42 报警阀配件、消火栓箱内附件,各部位的仪表等均应加强管理,防止丢失和损坏。43 消防管道安装与土建及其它管道发生矛盾时,不得私自拆改,要经过设计,办理变更洽商妥善解决。第五章 应注意的质量问题51 喷洒管道拆改严重。各专业工序安装协调不好,应有总体安排。52 喷洒头处有渗漏现象。由于尚未系统试压就封吊顶,造成通水后渗漏。封吊顶前必须经试压,办理隐蔽工程验收手续。53 喷洒头与吊顶接触不牢,护口盘偏斜;由于支管末端弯头处未加卡件固定,支管尺寸不准,使护口盘不正。54 喷洒头不成排、成行。由于未拉线安装。55 水流指示器工作不灵敏。由于安装方向相反或电接点有氧化物造成接触不良。56 水泵结合器不能加压。由于阀门未开启,单向阀装反或有盲板未拆除造成。57 开式喷洒系统测试时喷头工作中堵塞。应在安装喷头前做冲洗或吹洗工作。58 消火栓箱门关闭不严。由于安装未找正或箱门强度不够变形造成。
