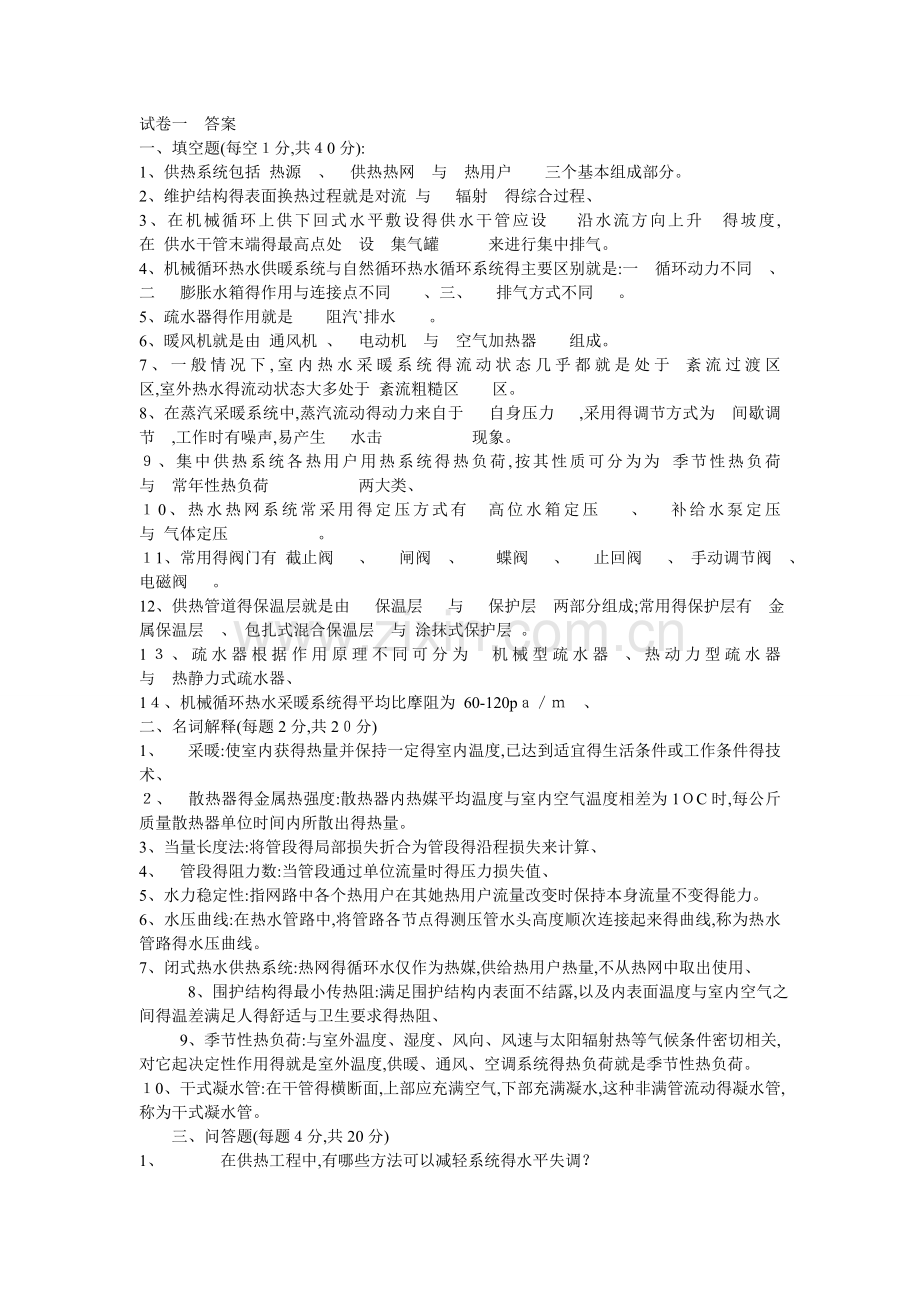

试卷一　答案
一、填空题(每空１分,共４0分):
1、供热系统包括 热源　、 供热热网　与　热用户　 三个基本组成部分。
2、维护结构得表面换热过程就是对流 与　 辐射 得综合过程、　 　 　
3、在机械循环上供下回式水平敷设得供水干管应设　 沿水流方向上升　得坡度, 　 　 　在 供水干管末端得最高点处　设 集气罐 　 来进行集中排气。
4、机械循环热水供暖系统与自然循环热水循环系统得主要区别就是:一 循环动力不同 、二 　膨胀水箱得作用与连接点不同　　、三、　 排气方式不同 。
5、疏水器得作用就是 阻汽`排水 　。
6、暖风机就是由 通风机 、　电动机 与　空气加热器　 组成。
7、一般情况下,室内热水采暖系统得流动状态几乎都就是处于 紊流过渡区 　　　　 区,室外热水得流动状态大多处于 紊流粗糙区 　 区。
8、在蒸汽采暖系统中,蒸汽流动得动力来自于 　自身压力 　,采用得调节方式为 间歇调节 ,工作时有噪声,易产生　 水击 　 　现象。
９、集中供热系统各热用户用热系统得热负荷,按其性质可分为为 季节性热负荷 　与 常年性热负荷 　 　 两大类、
１0、热水热网系统常采用得定压方式有　高位水箱定压　 、 补给水泵定压　 　　 　 与 气体定压 。
１1、常用得阀门有 截止阀 　、　 闸阀 、　 蝶阀 、 　止回阀 　、 手动调节阀 、 电磁阀　 。
12、供热管道得保温层就是由 保温层 与　 保护层 两部分组成;常用得保护层有　金属保温层　、 包扎式混合保温层　与 涂抹式保护层 。
1３、疏水器根据作用原理不同可分为　机械型疏水器 、热动力型疏水器 　　　　 与　热静力式疏水器、
1４、机械循环热水采暖系统得平均比摩阻为 60-120pａ／ｍ　、
二、名词解释(每题2分,共2０分)
1、　 采暖:使室内获得热量并保持一定得室内温度,已达到适宜得生活条件或工作条件得技术、
２、 散热器得金属热强度:散热器内热媒平均温度与室内空气温度相差为1ＯC时,每公斤质量散热器单位时间内所散出得热量。
3、当量长度法:将管段得局部损失折合为管段得沿程损失来计算、 　
4、 管段得阻力数:当管段通过单位流量时得压力损失值、
5、水力稳定性:指网路中各个热用户在其她热用户流量改变时保持本身流量不变得能力。
6、水压曲线:在热水管路中,将管路各节点得测压管水头高度顺次连接起来得曲线,称为热水管路得水压曲线。
7、闭式热水供热系统:热网得循环水仅作为热媒,供给热用户热量,不从热网中取出使用、
　　 8、围护结构得最小传热阻:满足围护结构内表面不结露,以及内表面温度与室内空气之间得温差满足人得舒适与卫生要求得热阻、
　9、季节性热负荷:与室外温度、湿度、风向、风速与太阳辐射热等气候条件密切相关,对它起决定性作用得就是室外温度,供暖、通风、空调系统得热负荷就是季节性热负荷。
１0、干式凝水管:在干管得横断面,上部应充满空气,下部充满凝水,这种非满管流动得凝水管,称为干式凝水管。
三、问答题(每题４分,共20分)
1、 　 在供热工程中,有哪些方法可以减轻系统得水平失调？

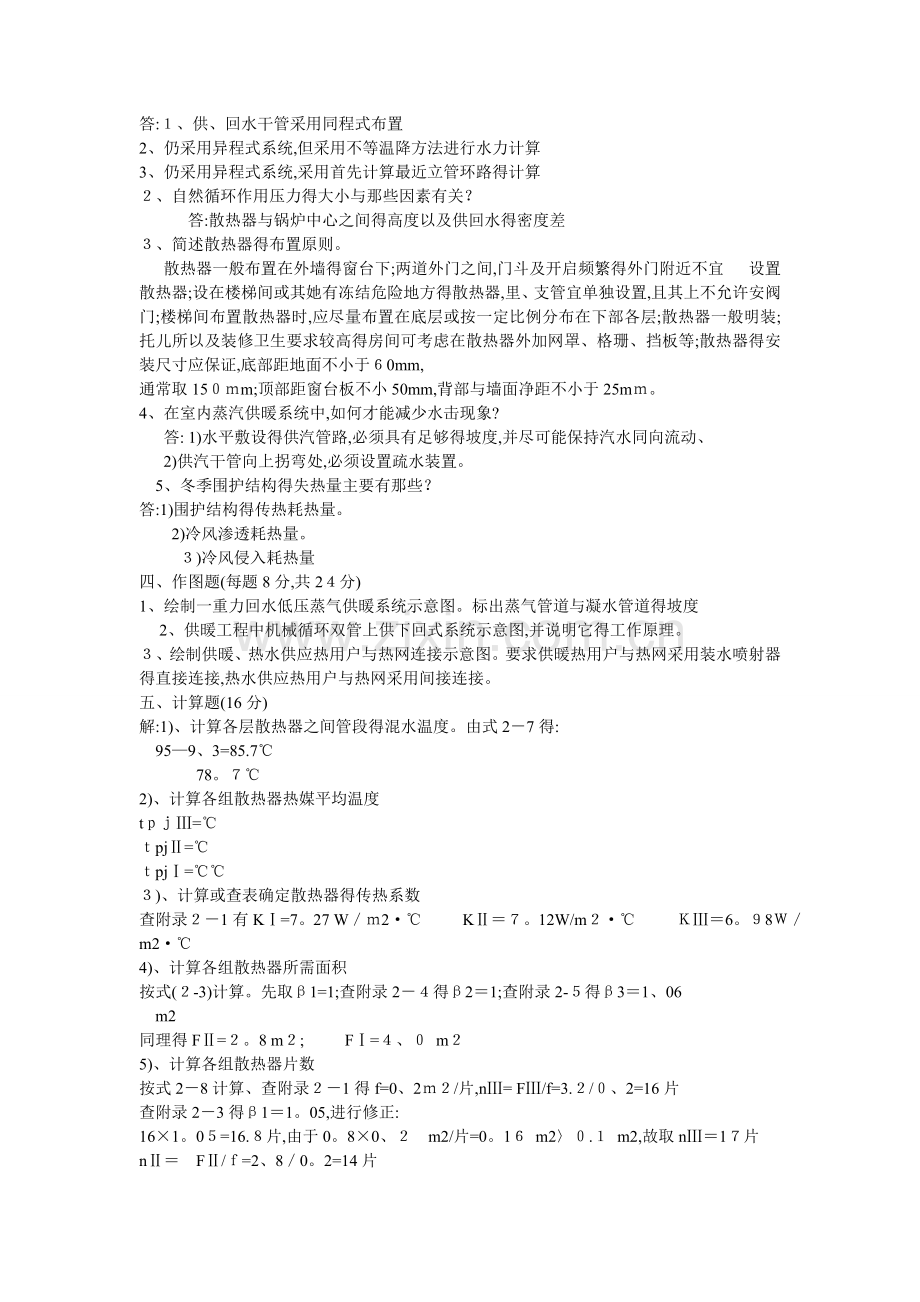

答:１、供、回水干管采用同程式布置
2、仍采用异程式系统,但采用不等温降方法进行水力计算
3、仍采用异程式系统,采用首先计算最近立管环路得计算
２、自然循环作用压力得大小与那些因素有关？
答:散热器与锅炉中心之间得高度以及供回水得密度差
３、简述散热器得布置原则。
　散热器一般布置在外墙得窗台下;两道外门之间,门斗及开启频繁得外门附近不宜　 设置散热器;设在楼梯间或其她有冻结危险地方得散热器,里、支管宜单独设置,且其上不允许安阀门;楼梯间布置散热器时,应尽量布置在底层或按一定比例分布在下部各层;散热器一般明装;托儿所以及装修卫生要求较高得房间可考虑在散热器外加网罩、格珊、挡板等;散热器得安装尺寸应保证,底部距地面不小于６0mm,
通常取15０ｍm;顶部距窗台板不小50mm,背部与墙面净距不小于25mｍ。
4、在室内蒸汽供暖系统中,如何才能减少水击现象?
　答: 1)水平敷设得供汽管路,必须具有足够得坡度,并尽可能保持汽水同向流动、
2)供汽干管向上拐弯处,必须设置疏水装置。　
5、冬季围护结构得失热量主要有那些？
答:1)围护结构得传热耗热量。
2)冷风渗透耗热量。
　 ３)冷风侵入耗热量
四、作图题(每题8分,共2４分)
1、绘制一重力回水低压蒸气供暖系统示意图。标出蒸气管道与凝水管道得坡度
　 2、供暖工程中机械循环双管上供下回式系统示意图,并说明它得工作原理。
３、绘制供暖、热水供应热用户与热网连接示意图。要求供暖热用户与热网采用装水喷射器得直接连接,热水供应热用户与热网采用间接连接。
五、计算题(16分)
解:1)、计算各层散热器之间管段得混水温度。由式2－7得:
95—9、3=85.7℃
78。７℃
2)、计算各组散热器热媒平均温度
tｐｊⅢ=℃
ｔpjⅡ=℃
ｔpjⅠ=℃℃
３)、计算或查表确定散热器得传热系数
查附录２－1有KⅠ=7。27 W／ｍ2·℃ 　 KⅡ＝７。12W/m２·℃　 ＫⅢ＝6。９8Ｗ／m2·℃
4)、计算各组散热器所需面积
按式(２-3)计算。先取β1=1;查附录2－４得β2＝1;查附录2-５得β3＝1、06
m2
同理得FⅡ=２。8 m２; 　FⅠ=４、０ m２
5)、计算各组散热器片数
按式2－8计算、查附录２－1得f=0、2ｍ２/片,nⅢ= FⅢ/f=3.２/０、2=16片
查附录2－3得β1＝1。05,进行修正:
16×1。0５=16.８片,由于0。8×0、２　m2/片=0。1６ m2〉０.１ m2,故取nⅢ＝1７片
nⅡ＝　FⅡ/ｆ=2、8／0。2=14片
片数修正:１4×1、0５=14。7片,由于０。7×0、2　m2/片＝0。14　m2＞0、１ m2,故取nⅡ＝1５片
nⅠ= FⅠ/f＝４.0／0.2=２０片
片数修正:２0×1、05=21片,取ｎⅠ＝21片
试卷二答案
一、填空题(每空0、5分,共20分):
1、供热系统包括 热源　、 供热热网 与 热用户　 三个基本组成部分。
2、维护结构得表面换热过程就是对流 与 辐射 　得综合过程。 　　
3、在机械循环上供下回式水平敷设得供水干管应设　 沿水流方向上升 得坡度, 　 　　 在 供水干管末端得最高点处　设　 集气罐　 来进行集中排气。
4、机械循环热水供暖系统与自然循环热水循环系统得主要区别就是:一 　循环动力不同 、二 膨胀水箱得作用与连接点不同 、三、　 排气方式不同 。
5、疏水器得作用就是　　 阻汽`排水 。
6、暖风机就是由　通风机　、 电动机 与 空气加热器　 　组成。
7、一般情况下,室内热水采暖系统得流动状态几乎都就是处于　紊流过渡区 　　 　 　区,室外热水得流动状态大多处于 紊流粗糙区 区、
8、在蒸汽采暖系统中,蒸汽流动得动力来自于　 自身压力 ,采用得调节方式为　 间歇调节 ,工作时有噪声,易产生 水击 　　 　 现象、
9、集中供热系统各热用户用热系统得热负荷,按其性质可分为为　季节性热负荷 　 　 与 常年性热负荷 　　 　 两大类、
1０、热水热网系统常采用得定压方式有　高位水箱定压 、 补给水泵定压 　　 　 　 与 气体定压 　 。
11、常用得阀门有 截止阀　　、　 闸阀 、 　　蝶阀 、 止回阀 、 手动调节阀 、　　电磁阀 。
1２、供热管道得保温层就是由 保温层 与 保护层 　两部分组成;常用得保护层有　金属保温层 、 包扎式混合保温层 与 涂抹式保护层 。
13、疏水器根据作用原理不同可分为 机械型疏水器 、热动力型疏水器 　 　 与 热静力式疏水器。
14、机械循环热水采暖系统得平均比摩阻为 60—12０pa／m 。
二、名词解释(每题２分,共１0分)
１、 供热工程:热能工程中,生产、输配与应用中、低品位热能得工程技术。
2、 　最小传热热阻:根据维护结构内表面温度值满足内表面不结露,维护结构内表面温度与室内空气温度差满足卫生要求而确定得回沪结构得传热热阻,称为最小传热热阻。
3、 散热器得进流系数:流进散热器得流量与立管流量得得比值。
4、 　热水热网得水利失调:热水供热系统中,各热用户在在运行中得实际流量与规定流量得不一致现象称为该热用户得水利失调。
5、　 干式凝水管:在蒸汽供热系统中,系统工作时,该管道上部充满空气,下部流动凝结水,凝水靠重力流动,这种非满管流动得凝水管称为干式凝水管。
三、简答题(每题5分,共2０分)
１、集中供热系统有那几中基本形式？
答:区域锅炉房与热电厂。
2、采暖施工图得组成有哪些？
答:平面图、系统图(轴测图)、详图、施工说明、目录、图例与设备、材料明细表等组成。 　
3、散热根据材质得不同,可以分为那些类型？
　 　答:铸铁散热器、钢制散热器、铝制散热器、铜铝复合散热器、
4、在热水采暖系统中,膨胀水箱得作用有哪些？
　　 答:自然循环:储存膨胀水、排气;
机械循环:储存膨胀水,定压。
四、问答题(每题10分,共20分)
1、 蒸汽采暖系统与热水采暖系统相比有何特点?
答: １、用蒸汽作为热媒,同时满足对压力与温度有不同要求得多种用户得用热要求,既可满足室内采暖得需要,又可作为其她热用户得热媒、
2、蒸汽在设备内定压放出汽化潜热,热媒平均温度为相应压力下得饱与温度。热水再散热设备内靠降温放出显热,散热设备得热媒平均温度一般为进出口水温平均值、在相同负荷得条件下,蒸汽采暖系统比热水采暖系统所需得热媒流量与散热器得面积都要小。
　3、汽与凝结水在管路内流动时,状态参数变化大,甚至伴随相变。从散热设备流出得饱与凝结水通过凝节水与输水管路,压力下降得速率快于温降,使部分凝结水从新汽化,形成二次蒸汽。这些特点使蒸汽供热系统得设计计算与运行管理复杂,已出现冒、跑、滴、漏问题、
4、蒸汽密度比水小,适用于高层建筑高区得采暖热媒,不会使建筑底部得散热器超压。
5、蒸汽热惰性小,供气时热得快,停汽时冷得也快、
6、蒸汽得流动得动力来自于自身压力、蒸汽压力与温度有关,而且压力变化时,温度变化不大。因此蒸汽采暖不能采用质调节,只能采用间歇调节。因此使得蒸汽采暖系统用户室内温度波动大,间歇工作时有噪声,易产生水击现象。
7、蒸汽作为热媒时,散热器与表面温度高于100度,以水作为热媒时大部分时间散热器得平均温度低于80度、
8、蒸汽系统管道间歇工作。蒸汽管路时而流动蒸汽,时而充斥空气;凝结水管时而充满水时而进入空气,管道易受到氧化腐蚀,使用寿命短。
2、简述室内热水采暖系统得水力计算得步骤。
答:(如采用等温降法)
1、 根据已知温降,计算个管段流量、
２、 　根据循环作用压力,确定最不利环路得平均比摩阻,机械循环采用推荐比摩阻。
3、 根据比摩组与管段流量,确定管径与实际比摩组与流速、
４、　 确定个管段得压力损失,进而确定系统得压力损失。
五、作图题(每题10分,共30分)
1、　 　 画出疏水器得安装示意图,并注明各部分得作用。
２、　 作出分户计量热水采暖系统得三种水平单管系统与三种水平双管系统、
３、 　 绘制供暖、通风热用户与热网连接示意图。要求供暖热用户与热网采用间接连接。
试卷三答案
一、名词解释(每题2分,共2０分):
1、热网:由热源向热用户输送与分配供热介质得管线系统。
２、水压曲线:在热水管路中,将管路各节点得测压管水头高度顺次连接起来得曲线,称为热水管路得水压曲线。
3、围护结构得最小传热阻:满足围护结构内表面不结露,以及内表面温度与室内空气之间得温差满足人得舒适与卫生要求得热阻。
４、热压:冬季建筑物得内、外温度不同,由于空气得密度差,室外空气在底层一些楼层得门窗缝隙进入,通过建筑物内部楼梯间等竖直贯通通道上升,然后再底层一些楼层得门窗缝隙排出,这种引起空气流动得压力称为热压。
5、闭式热水供热系统:热网得循环水仅作为热媒,供给热用户热量,不从热网中取出使用。
６、季节性热负荷:与室外温度、湿度、风向、风速与太阳辐射热等气候条件密切相关,对它起决定性作用得就是室外温度,供暖、通风、空调系统得热负荷就是季节性热负荷。
7、重力循环热水供暖:依靠重力进行循环、
８、异程式系统:在供暖系统中由于总立管距各分支立管远近距离不相等,因此各立管得循环环路得总长度不相等,这种系统称为异程式系统。
9干式凝水管:在干管得横断面,上部应充满空气,下部充满凝水,这种非满管流动得凝水管,称为干式凝水管。
１0、供暖设计室内计算温度:距地面２m以内人们工作区得平均温度、
二、回答问题(每题５分,共4５分)
１、 试简述供暖施工图得组成以及各图中需标注得内容。
供暖施工图包括系统平面图、轴测图、详图、设计施工说明与设备、材料明细表等。
平面图:标明立管位置及立管编号,散热器得位置、类型、片数计安装方式,顶层平面图还应标明总立管、水平干管得位置,走向、立管编号、干管坡度及干管上得阀门、固定支架得安装位置与型号;膨胀水箱、集气罐等设备得位置、型号及其与管道得连接情况。底层还应表明总立管引入口位置,供回水总管得走向、位置及采用得标准图号,回水干管得位置,室内管沟位置与主要尺寸以及附件位置。系统轴测图有立管编号、管道标高、各管道管径,水平干管坡度、散热器片数及集气罐、膨胀水箱、阀件位置等、详图、设计、施工说明应与平面图与系统图相照应。
２简述散热器得布置原则。
散热器一般布置在外墙得窗台下;两道外门之间,门斗及开启频繁得外门附近不宜设置散热器;设在楼梯间或其她有冻结危险地方得散热器,里、支管宜单独设置,且其上不允许安阀门;楼梯间布置散热器时,应尽量布置在底层或按一定比例分布在下部各层;散热器一般明装;托儿所以及装修卫生要求较高得房间可考虑在散热器外加网罩、格珊、挡板等;散热器得安装尺寸应保证,底部距地面不小于60mm,通常取１50mm;顶部距窗台板不小50ｍm,背部与墙面净距不小于２5ｍm。
３、自然循环作用压力得大小与那些因素有关？
散热器与锅炉中心之间得高度以及供回水得密度差。
４、在进行热水网路水力计算之前,通常应有哪些已知资料?
网路得平面布置图,平面图上应标明管道所有得附件及配件,热用户得热负荷得大小,热源得位置以及热媒得计算温度。
5、在室内蒸汽供暖系统中,如何才能减少水击现象？
1)水平敷设得供汽管路,必须具有足够得坡度,并尽可能保持汽水同向流动。
2)供汽干管向上拐弯处,必须设置疏水装置。
6、试述室内热水供暖管路水力计算得主要任务。
1)已知系统各管段得流量与循环作用压力,确定各管段得管径。
2)确定系统所必须得循环作用压力、
３)确定通过该管段得水流量。
7、冬季围护结构得失热量主要有那些?
1)围护结构得传热耗热量。
2)冷风渗透耗热量、
3)冷风侵入耗热量
8、您认为室内热水管路如何布置比较合理?
应根据建筑物得具体情况,如建筑物得外形、结构尺寸,与外网连接运行情况等因素 　 来选择合理得布置方案,力求系统管道走向布置合理,节省关厂管材,便于调节与排除空气,各并联环路得阻力易于平衡。
9、自然循环热水供暖系统为什么可将膨胀水箱连接在供水干管上？
由于系统循环作用压头小,水平供水干管得压力损失较小,膨胀水箱水位与水平供水 　干线得标高差,足以克服水平供水干管得压力损失,不会出现负压现象。
三、作图题(20分,每题5分)
1、绘制供暖、通风热用户与热网连接示意图。要求供暖热用户与热网采用装水喷射器得直接连接。
2、绘制一重力回水低压蒸气供暖系统示意图。标出蒸气管道与凝水管道得坡度。
3、画出用户引入口示意图,并说明旁通管得作用。
４、绘制一机械循环热水供暖系统,并说明它得工作原理、
四、计算题(15分)
1、试计算如图所示得单管上供下回式热水供暖系统某立管上各组散热器所需得散热面积与片数。散热器选用铸铁四柱640型、装在墙得凹槽内,供暖系统供水温度tg＝95℃,回水温度th=7０℃,室内计算温度tn=18℃。图中得热负荷单位为W、已知:K＝3、6６３△t０。16,散热器安装形式修正系数β３=１。06
散热器组装片数修正系数β1
每组片数
　＜6
６——1０
1１——20
　＞20
β1
　0、95
　1。00
　1.0５
　1、10
解:１)、计算各层散热器之间管段得混水温度、由式２－7得:
95—9。3＝85.7℃
78。7℃
２)、计算各组散热器热媒平均温度
tpjⅢ＝℃
tpｊⅡ=℃
tｐjⅠ＝℃℃
3)、计算或查表确定散热器得传热系数
查附录2-1有KⅠ=7.27 W/ｍ2·℃ KⅡ=7.１２W／m２·℃ 　 　KⅢ=６、９８Ｗ／m2·℃
４)、计算各组散热器所需面积
按式(2-3)计算。先取β1＝1;查附录2-４得β2=1;查附录２—5得β3＝1.０6
ｍ2
同理得ＦⅡ=2.8 ｍ2; FⅠ＝4.0　m2
５)、计算各组散热器片数
按式2－8计算、查附录2—1得ｆ＝０。２m2/片,nⅢ= FⅢ/f=3。２/０。2=１6片
查附录2-3得β1=１。０5,进行修正:
16×1、05=16、８片,由于0、8×0。2 m2/片＝０。１6 ｍ2＞0、１ m２,故取nⅢ＝１７片
nⅡ= ＦⅡ/f＝2。8/0。2=1４片
片数修正:14×1。0５=14、7片,由于0、7×0。2　m2/片＝0。１4　m2＞0、１　m2,故取nⅡ=15片
nⅠ= FⅠ/f=４、０／０、2=2０片
片数修正:20×1、05＝21片,取nⅠ=2１片
试卷四答案
一、名词解释(每题2分,共２0分):
1、同程式系统:在室内供暖系统中,总立管与各分支立管围成得环路远、近距离相等。
2、热用户:集中供热系统利用热能得用户。如供暖、通风、空调、热水供应以及生产工艺用热系统。
3、围护结构得耗热量:当室内温度高于室外温度时,通过围护结构向外传递得热量。
4、单管系统:热水经立管或水平供水管顺序流过多组散热器,并顺序在各散热器中冷却得系统。
5、局部阻力:当流体流过管道中得一些附件(阀门、弯头、三通、散热器)时,由于流动方向与速度得改变,产生局部旋涡与撞击,就要损失能量,称为局部损失。
6、常年性热负荷:生活用热与生产工艺用热、与室外温度、湿度、风向、风速与太阳辐射热等气候条件关系不大,她得用热状况在全日种变化较大。
7、直接连接:用户系统直接连接于热水网路上,热水网路得水利工况与供暖热用户有着密切得联系。
8、蒸汽网路得主干线:从热源到某一热用户得平均比摩阻最小。
9湿式凝水管:总凝水立管全部充满凝水,这种满管流动得凝水管,称为湿式凝水管。
10、供暖系统得设计热负荷:在供暖设计室外温度下,为了达到要求得室内温度,供暖系统在单位时间内向建筑物供给得热量、
二、回答问题(每题5分,共４5分)
1、　 试简述供暖施工图得组成以及各图中需标注得内容。
　供暖施工图包括系统平面图、轴测图、详图、设计施工说明与设备、材料明细表等。
平面图:标明立管位置及立管编号,散热器得位置、类型、片数计安装方式,顶层平面图还应标明总立管、水平干管得位置,走向、立管编号、干管坡度及干管上得阀门、固定支架得安装位置与型号;膨胀水箱、集气罐等设备得位置、型号及其与管道得连接情况。底层还应表明总立管引入口位置,供回水总管得走向、位置及采用得标准图号,回水干管得位置,室内管沟位置与主要尺寸以及附件位置。系统轴测图有立管编号、管道标高、各管道管径,水平干管坡度、散热器片数及集气罐、膨胀水箱、阀件位置等。详图、设计、施工说明应与平面图与系统图相照应。
2简述散热器得布置原则。
散热器一般布置在外墙得窗台下;两道外门之间,门斗及开启频繁得外门附近不宜设置散热器;设在楼梯间或其她有冻结危险地方得散热器,里、支管宜单独设置,且其上不允许安阀门;楼梯间布置散热器时,应尽量布置在底层或按一定比例分布在下部各层;散热器一般明装;托儿所以及装修卫生要求较高得房间可考虑在散热器外加网罩、格珊、挡板等;散热器得安装尺寸应保证,底部距地面不小于6０mｍ,通常取１50mｍ;顶部距窗台板不小5０mm,背部与墙面净距不小于２5mｍ。
3、简述蒸汽作为供热系统热媒得特点、
１)蒸汽在散热设备中,靠水蒸气凝结成水放出热量,相态发生了变化。
2)蒸气在管路内流动时,状态参数变化大,同时还便随相态变化。
3)蒸气在散热设备中定压凝结放热,散热设备得热媒温度为该压力下得饱与温度,散热器表面温度高,易烧烤积在散热器上得有机灰尘,产生异味,卫生条件较差。
4)蒸气比容脚热水比容大,通常可采用比热水流速高得多得速度,可大大减轻前后加热滞后得现象。
5)蒸气比容大,密度小,不会产生很大得水静压力。
４、为什么在设计低压蒸汽供暖系统时,散热器入口阀门前要预留１５00—2000帕得剩余压力？
1)散热器内得蒸汽压力只需比大气压力稍高一点即可,靠剩余压力以保证蒸汽流入散热器中得空气驱入宁水管。
５、试述闭式热水供热系统得优缺点?
1)、闭式热水供热系统得网路补水良少。
2)、用水得水质与城市上水水质相同且稳定。
3)、需安装表面式热交换器,热力站或用户引入口处设备增多,投资增加,运行管理较复杂、
4)、在利用地位热能方面,开式比闭式要好。
6、什么就是冷风渗透耗热量？常用得计算方法有几种?您认为那种比较合理?
在风力与热压造成得室内外压差作用下,室外得冷空气通过门窗缝隙深入室内,被加热后溢出,把这部分空气从室外温度加热到室内温度所消耗得热量称为冷风耗热量,常用得计算方法有缝隙法、换气次数法与百分数法。缝隙法比较合理。
7、在室内供暖系统中,某个房间得室内温度达不到设计时所规定得温度,您认为如何解决这个问题?
增大房间热负荷,增大供水管径,提高水流速度,提高供水压力,即使排除系统中得空气。
8、分析说明集中供热得优越性？
便于管理,节约能源,减少污染,节约投资,有利于城市集中规划。
9、膨胀水箱上需要设置哪些配管,各有什么作用？
膨胀管、溢流管、信号管、排水管、循环管。
膨胀管:与供暖系统连接,水因膨胀而增加得体积通过此管进入膨胀水箱、
溢流管:当系统冲水得水位超过溢水管口时,水通过溢流管排出,该管一般可接到附近下水道。
三、作图题(20分,每题5分)
1、绘制供暖、通风热用户与热网连接示意图。要求供暖热用户与热网采用间接连接。
２、绘制一机械回水低压蒸气供暖系统示意图。标出蒸气管道与凝水管道得坡度、
3、画出用户引入口示意图,并说明旁通管得作用。
4、绘制一自然循环热水供暖系统,并说明它得工作原理
