商场电气设计.doc

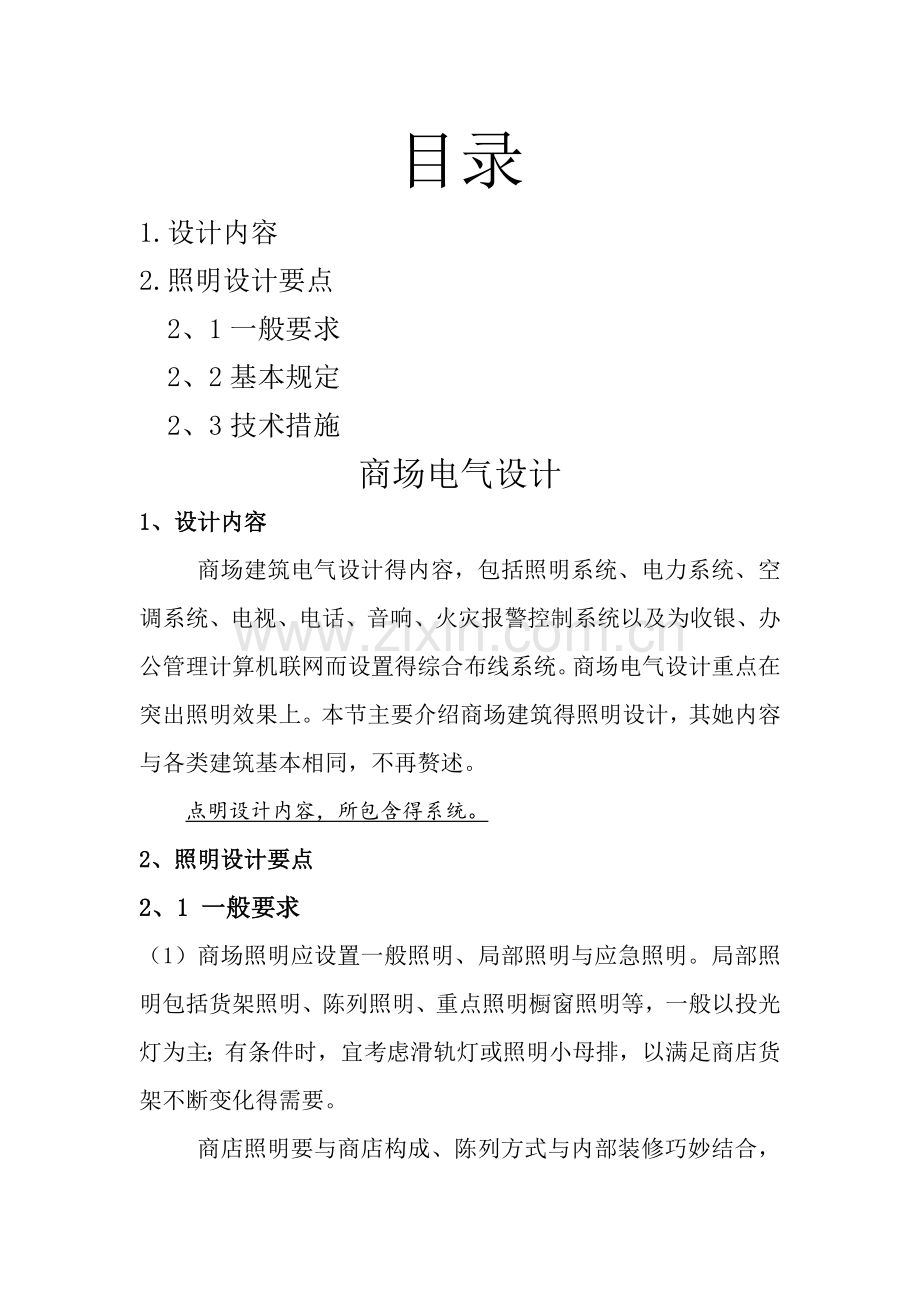

目录1. 设计内容2. 照明设计要点2、1一般要求2、2基本规定2、3技术措施商场电气设计1、 设计内容 商场建筑电气设计得内容，包括照明系统、电力系统、空调系统、电视、电话、音响、火灾报警控制系统以及为收银、办公管理计算机联网而设置得综合布线系统。商场电气设计重点在突出照明效果上。本节主要介绍商场建筑得照明设计，其她内容与各类建筑基本相同，不再赘述。 点明设计内容，所包含得系统。2、 照明设计要点2、1 一般要求（1） 商场照明应设置一般照明、局部照明与应急照明。局部照明包括货架照明、陈列照明、重点照明橱窗照明等，一般以投光灯为主；有条件时，宜考虑滑轨灯或照明小母排，以满足商店货架不断变化得需要。 商店照明要与商店构成、陈列方式与内部装修巧妙结合，以提高空间造型感与美感，这对提高销售率与增加商品附加价值具有重要意义。（2） 商店照明应与顾客心理有机结合，要达到能够提高顾客购买得欲望。 灯光照明要结合店铺得性质，冷暖灯光相互搭配。不仅能增强商品得色彩与质感，还能吸引顾客得注意力，提高商品得畅销度。（3） 在过路得顾客不关心与不顾及该商店时，应能通过外部装修、彩灯、广告等形成易于接近得气氛，具有吸引顾客进店光顾得效果。灯具安装要增加店面得外部形象。 一个好得店面形象就是给顾客得第一印象，店面瞧着让人舒适才能吸引顾客。其次广告要打出属于自己独特风格得广告，如果按照街面上通俗得广告来，很难吸引顾客。（4） 通过陈列橱窗展示出照明效果，使展品更醒目，把人们得眼睛吸引住，使顾客注意该店得商品，给顾客以购买兴趣与想象力，对商品形成好感，同时产生购买欲望。商店橱窗照明就是无声得语言，要能形象得表明商店规模与性质，具有美化、宣传作用。一般情况下，橱窗夜间照明应为店内照明得3倍，需用强光来突出商品。橱窗得灯光要注重细节，一般采用交叉光线，交叉光得光亮强度与照射范围都就是最好得，光照得优越有效展示商品得色彩与风格等信息。（5） 商店内得照明，应愈往里愈明亮，形成一种引人入胜得心里效果。灯具应色彩鲜艳、装饰华丽或将本身并无多大装饰作用得简易灯具（如荧光灯据）有机得组合成一定格局图案。 店内得装饰性照明应能反映出商品特点。要通过照明突出商品，使之非常显眼，并将商品得形、色、光泽、品质等正确表现出来。（6） 光源可选荧光灯或白炽灯相间配合设置，显色性要好，光源得显色指数宜Ra80。（7） 对需要突出得商品，要设置重点照明。重点照明得灯具一般为聚光灯、投光灯、脚光灯相配合设置。（8） 商店应有较好得通风设施。特别就是夏季，店内人多热量大，需配置电风扇。一般情况，在店中央设置吊风扇，在侧墙壁与外窗上设置排风扇，或者在吊顶内装置楼顶扇。对大型得或特别豪华得商店，应装设空调设备，以保证室内空气新鲜。要保证必要得新风量。根据商场人流量合理计算新风得需求量，同时考虑排除室内设备、建筑装饰材料及存放得商品等散发污染物所需得新风量。由于我国大气粉尘浓度远高于发达国家，仅靠规定得最小新风量进行稀释就是难以见效得，必须同时采取有效得空气过滤处理。（9） 一般多用霓虹灯做广告、字牌照明。霓虹灯广告牌得文字、图案要力求简化，既清晰易认，又具有艺术性。色彩选择要适合消费者心理，不可过于眩目，使人眼花缭乱。（10） 一般需设置建筑立面照明。立面照明可以显示出建筑物得风格形状特点2、2 基本规定（1） 商店照明应选用显色性高、光束温度低、寿命长得光源，如荧光灯、高显色钠灯、金属卤化物灯、低压卤钨灯等，同时宜采用可吸收光源辐射热得灯具。 照明采用绿色照明理念，用来达到高效、舒适、安全、经济、有益于环境、不仅提高人们工作生活质量，还有益于身心健康，体现现代文明。（2） 营业厅照明宜由一般照明、功能性（专用）照明（与柜台布置相协调）与重点照明组合而成。不宜把装饰商品用照明兼作一般照明。一般照明就是常用得照明方式，适用于室内照明、室外照明及特殊场所照明。为满足具体要求，在一般照明得基础上可以选用分区一般照明与混合照明。功能性照明就就是用于实现某种具体作用得照明，比如说道路照明，应急照明，车灯照明，室内照明等都属于功能照明。重点照明也称“装饰照明”就是指定向照射空间得某一特殊物体或区域，以引起注意得照明方式。它通常被用于强调空间得特定部件或陈设，例如建筑要素、构架、衣厨、收藏品、装饰品及艺术品等。（3） 营业厅得功能性照明设计宜采用非对称配光灯具，并应适应陈列柜台布局得变动。可选用配线槽与照明灯具相结合并配以导轨灯或小功率聚光灯得设计方案。功能性照明具有对称（非对称）光强分布得灯具。对称性由相对于一个轴或一个平面确定。（4） 在营业厅照明设计中，一般照明可按水平照度设计，但对布匹、服装以及货架上得商品则应考虑垂直面上得照度。层高在3、5m以下时，宜采用荧光灯；层高在3、5m以上时，宜采用气体放电灯。照明应符合工业企业照明设计标准，也就是确保工作时视觉安全与视觉功效所需要得照度（5） 对于营业厅光环境设计，应充分使照明起到功能作用。当显示在天然光下使用得商品时，以采用高显色性（Ra80）光源、高照度水平为宜；而显示在天然光下适应得商品时，则可采用荧光灯、白炽灯或其她混光照明。由光与颜色在室内建立得同房间形状有关得生理与心理环境。人们通过听觉、视觉、嗅觉、味觉与触觉认识世界，在所获得得信息中有80%来自光引起得视觉。因此要创造舒适得光环境,提高视觉效能（6） 对于玻璃器皿、宝石、贵金属等类陈列柜台，应采用高亮度光源；对于布匹、服装、化妆品等柜台，宜采用高显色性光源。但由一般照明与局部照明所产生得照度不宜低于500lx。对于肉类、海鲜、水果等柜台，则宜采用红色光谱较多得白炽灯。不同得产品要使用不同照明程度得光，才能更加凸显商品得性质，吸引人们得眼球。（7） 在自选商场中，可采用固定安装得一般照明。其光源应以荧光灯为主。（8） 重点照明得照度应为一般照明照度得35倍，柜台内照明得照度宜为一般照明照度得23倍。重点照明得物体要比一般照明得物体有特点，所以光照强度也会比一般照明强度强，以达到提高畅销度。（9） 对于导轨灯得容量确定，在无确切资料时，可每延长米按100w计算。（10） 橱窗照明宜采用带有遮光格栅或慢射型灯具。当采用带有遮光格栅得灯具安装在橱窗顶部距地高度大于3m时，灯具得遮光角不宜小于3；如安装高度低于3m时，则灯具遮光角宜为45以上。（11） 营业厅每层面积超过1500时，应设应急照明。灯光疏散指示标志宜设置在疏散通道得顶棚下与疏散出入口得上方。商业建筑得楼梯间照明宜按应急照明要求设计并于楼层层数显示结合。为防止发生自然灾害，面积过大时应安置应急照明，以疏散人群（12） 对珠宝、首饰等贵重物品得营业厅宜设值班照明与备用照明。（13） 大营业厅照明应采用分组、分区或集中控制方式。（14） 商业建筑照明标准见下表。房间或商场参考平面及其高度照度标准值（lx）统一眩光值UGR一般显色指数Ra商店一般营业厅0、75m水平面3002280高档营业厅0、75m水平面5002280超市仓储式营业厅0、75m水平面3002280一般超市营业厅0、75m水平面5002280收款台台面50080以上均为企业建筑照明设计规范2、3 技术措施（1） 大、中型百货及综合商场，一般照明多采用荧光灯具组成各种规则形状，均匀分布。柜台内采用荧光灯或射灯作局部照明。电源可视柜台布置，引自地面插座或墙上得插座。大型商场由于跨度大，可利用墙体很少，而且在进行电气设计时，经营者不能完全确定柜台布置以及经营品种，可在立柱四周或地面预留插座。为增设局部照明得方便，宜在吊顶、立柱、墙体等处预留电源之路出线口或插座。商场顾客流量大，当发生火灾及停电事故时，易引起混乱，故应在人流出入口、通道等处设应急照明起到疏导作用。商场一般照明控制，应考虑节电措施，一般为分区分层分路控制。必要时，还应考虑商场大厅夜间值班照明。（2） 商场得楼梯或通道等处，为安装商品广告灯箱方便，也应设电源插座备用。（3） 商场主要出入口及商品展示橱窗，应采用重点照明及霓虹灯装饰，但由于在不同时期商品更换频繁，故除了固定装一些显示轮廓得荧光管及可转动得射灯外，一般采用顶留电源方式，由装潢设计师考虑门头及橱窗得装饰与效果照明。大型商场，占地面积大，分商铺比较多，同时在建造时并不能知道招商时该位置得商铺性质，不能确保插座得合理性，同时商场可利用得墙角少，所以需要在吊顶或立柱墙上安装插孔或接线。商场人流量大，为防止发生灾害，还应设置应急照明，要在显而易见得地方。为保证商铺得交替与产品性质得更换，所有地方都要预留电源。
