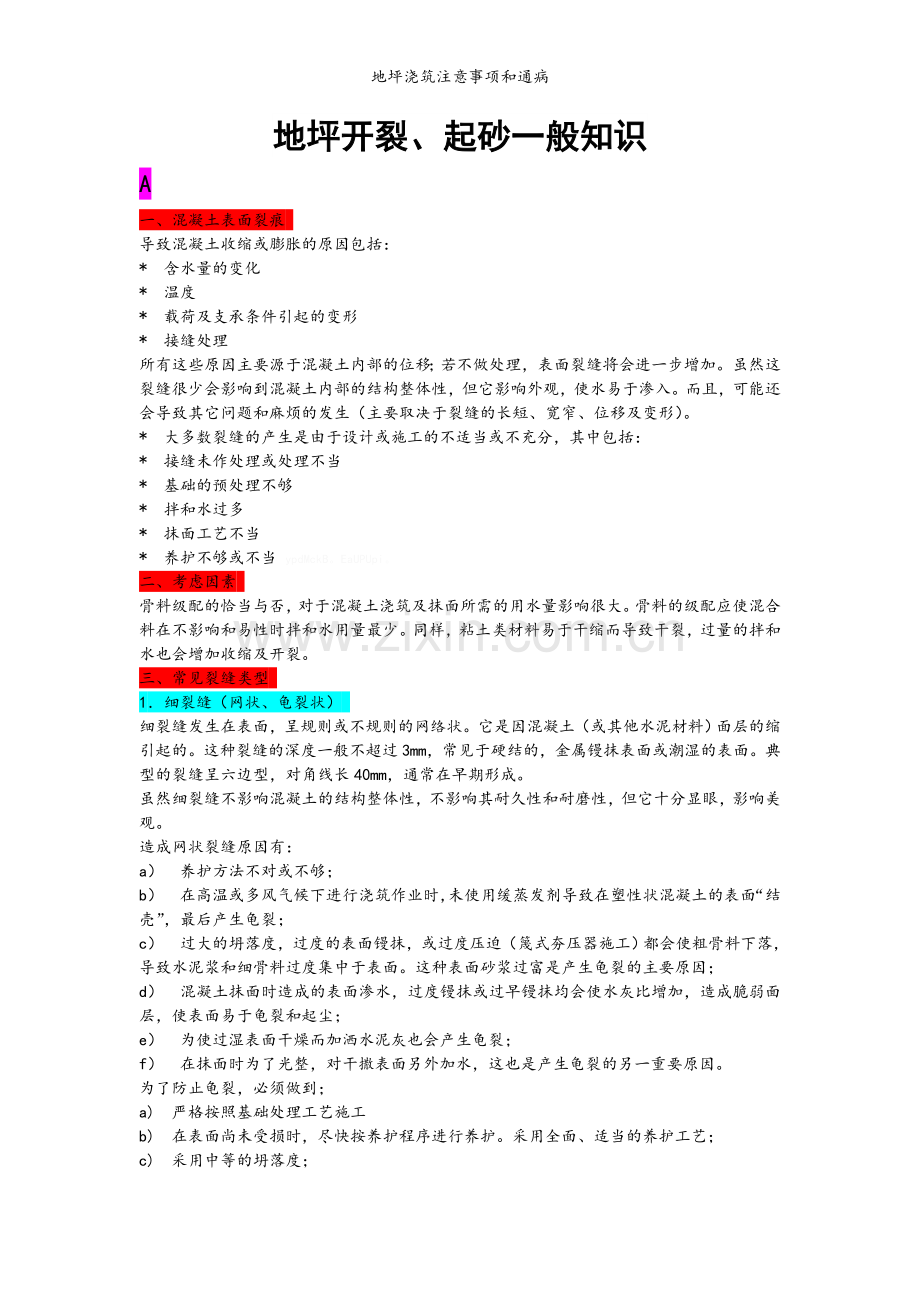

1、地坪浇筑注意事项和通病地坪开裂、起砂一般知识A一、混凝土表面裂痕 导致混凝土收缩或膨胀的原因包括: *含水量的变化 *温度 *载荷及支承条件引起的变形 *接缝处理 所有这些原因主要源于混凝土内部的位移;若不做处理,表面裂缝将会进一步增加。虽然这裂缝很少会影响到混凝土内部的结构整体性,但它影响外观,使水易于渗入。而且,可能还会导致其它问题和麻烦的发生(主要取决于裂缝的长短、宽窄、位移及变形)。 *大多数裂缝的产生是由于设计或施工的不适当或不充分,其中包括: *接缝未作处理或处理不当 *基础的预处理不够 *拌和水过多 *抹面工艺不当 *养护不够或不当 ypdMckB。EaUPUpi。二、考虑因素
2、骨料级配的恰当与否,对于混凝土浇筑及抹面所需的用水量影响很大。骨料的级配应使混合料在不影响和易性时拌和水用量最少。同样,粘土类材料易于干缩而导致干裂,过量的拌和水也会增加收缩及开裂。 三、常见裂缝类型 1细裂缝(网状、龟裂状) 细裂缝发生在表面,呈规则或不规则的网络状。它是因混凝土(或其他水泥材料)面层的缩引起的。这种裂缝的深度一般不超过3mm,常见于硬结的,金属镘抹表面或潮湿的表面。典型的裂缝呈六边型,对角线长40mm,通常在早期形成。 虽然细裂缝不影响混凝土的结构整体性,不影响其耐久性和耐磨性,但它十分显眼,影响美观。 造成网状裂缝原因有: a)养护方法不对或不够; b)在高温或多风气候下
3、进行浇筑作业时,未使用缓蒸发剂导致在塑性状混凝土的表面“结壳”,最后产生龟裂; c)过大的坍落度,过度的表面镘抹,或过度压迫(篾式夯压器施工)都会使粗骨料下落,导致水泥浆和细骨料过度集中于表面。这种表面砂浆过富是产生龟裂的主要原因; d)混凝土抹面时造成的表面渗水,过度镘抹或过早镘抹均会使水灰比增加,造成脆弱面层,使表面易于龟裂和起尘; e)为使过湿表面干燥而加洒水泥灰也会产生龟裂; f)在抹面时为了光整,对干撒表面另外加水,这也是产生龟裂的另一重要原因。 为了防止龟裂,必须做到; a)严格按照基础处理工艺施工 b)在表面尚未受损时,尽快按养护程序进行养护。采用全面、适当的养护工艺; c)采用
4、中等的坍落度; d)不在表面喷洒水泥灰或水; e)摸去多余的渗出水,不要迫使它返回混凝土内; f)当渗出水还留在表面时,不要做且面磨光; 2塑性收缩开裂 这类裂缝出现在对新浇筑的混凝土表面作抹面处理时,或抹面处理后不久。这种裂缝的间距一般大至1m,平行排列(或呈鸡爪状),深12mm,很少扩展至周边。 与龟裂类似,塑性收缩裂纹很少会影响混凝土的强度,但影响美观。 多数情况下,这种形式的开裂是由于表面水分的蒸发超过了表面水分的析出,当表面收缩时,内部的混凝土体积仍保持不变。 影响的因素有: a)相对温度下降; b)风速增加; c)环境温度增加,或相对湿度大幅下降; d)混凝土温度大大超过空气温度;
5、 为尽可能减少塑性开裂,应: a)对基础和模壳进行湿润以便降低它们的吸水,或者使用防潮层; b)不在太阳下施工。在棚顶下工作,或给混凝土遮阳; c)搭立临时墙以减弱吹过混凝土的风速; d)安排清晨或黄昏施工; e)适当使用人力和设备对混凝土做快速抹面,磨光; f)当施工延长时,用聚乙烯、湿麻袋或养护纸覆盖混凝土; g)在表面喷洒缓蒸发剂,形成单分子保护膜,以平衡混凝土的干化特性; h)抹面结束立刻开始养护程序。 3碱骨料反应 水泥中的碱和一些含硅骨料之间的化学反应,有时会导致非正常膨胀,产生大量网状裂纹。当使用活性骨料时,通过使用低碱水泥。就可以避免这种膨胀和开裂。 4钢筋生锈 铁的氧化会产生
6、高膨胀量,导致生锈的钢筋上产生裂缝。这种状况可通过优质、低水灰比的混凝土,钢筋表面足够的混凝土覆盖,及使用防碳化涂层将同样有所帮助。 5结构沉降裂纹 大多是由于桩柱不够或粘土层上的基礅膨胀,或者是混凝土上的负载过大所致。结构沉降裂缝可通过适当的地基处理方法以及完善的设计来避免。Pzb4RFB。sMsUQ1e。B一、 混凝土面层“起粉” “起砂”的原因分析混凝土面层的“起粉” “起砂”除由于泌水引起外,也有可能养护时间不足或过分失水的原因引起。规范规定除硅酸盐水泥、普通水泥养护时间不少于7天外;其他的矿渣水泥、火山灰水泥、粉煤灰水泥时,不少于14天;掺粉煤灰的混凝土养护时间不少于l4天,如养护时
7、间不够,则在太阳暴晒或干燥空气中造成水分大量蒸发,表面水分的蒸发大于混凝土的泌水速度,将导致表层水分大量挥发,水泥会减缓甚至停止水化,表层水泥得不到充分的水化,面层就无法达到设计强度,建立不起足够的表面强度进而发生起粉或起砂等质量问题。从众多起案例分析来看,因泌水而导致混凝土表面“起粉”的情况居绝大多数。LTr4Qbr。SCXEjO3。新拌混凝土是由颗粒大小不同、密度不同的水泥颗粒、砂、石等多种固体和水等组成的混合料,混凝土浇筑后在凝结以前,新浇混凝土内悬浮的固体粒子在重力作用下下沉,当混凝土保水能力不足时,新浇筑的混凝土表面会出现一层水,这种现象叫做泌水。在水泥等的凝结过程中,密度大的粒子要
8、沉降,密度小的水往上析出,因而产生了固体粒子与水的分离。即新拌混凝土的泌水和离析一样,是不可避免地的一种趋势。只可减缓,但不能消除。lYEfMZg。rnUOlP7。影响混凝土泌水的因素主要有混凝土的配合比、组成材料、施工与养护等几方面。(一)配制混凝土时水灰比过大路面混凝土规范规定其水灰比应小于0.5,而且要求混凝土单位用水量为150-170kg/m3。水灰比的大小直接影响水泥石浆体的强度。水灰比过大时,混凝土中多余的游离水分的蒸发,在水泥浆面层产生过多毛细孔,降低了密实性,降低了混凝土面层的强度,地面容易起粉起砂。另外,表面水分过多,混凝土面层抹压修光时间延长,甚至有可能超过水泥的终凝时间,
9、造成施工地面质量无法保证。混凝土中的水除了与水泥发生水化作用外,是为了满足混凝土施工的要求.有部分施工单位为了赶进度或施工方便,将混凝土坍落度尽量放大,最好是自动摊平。甚至擅自加水放大坍落度,结果造成混凝土表面大量泌水。如某停车场地面工程,因混凝土坍落度大、表面泌水严重,造成地面大面积起砂。EvPXjf8。Q3JQe2e。混凝土的水灰比越大,水泥凝结硬化的时间越长,自由水越多,水与水泥分离的时间越长,混凝土越容易泌水; 泌水越严重,表层混凝土的水灰比越大。4nTktN3。G3zRYQz。(二)混凝土的组成材料1、 砂石集料含泥量:含泥较多时,会严重影响水泥的早期水化,粘土中的粘土粒会包裹水泥颗
10、粒,延缓及阻碍水泥的水化及混凝土的凝结,从而加剧了混凝土的泌水。lToZVEG。ipRPZec。2 、不宜使用细砂:砂的细度模数越大,砂越粗,越易造成混凝土泌水,尤其是0.315mm以下及2.5mm以上的颗粒含量对泌水影响较大。细颗粒越少、粗颗粒越多,混凝土越易泌水。ecIRSuY。yy8vp7W。规范要求不宜使用细砂,这不仅是因为细砂的强度低、需水量大、干缩性大,也容易造成地面开裂;也因为细砂引起保水性差,不利于地面修光;与水泥的粘结性能差,降低砂浆的强度。所以混凝土路面或地面一旦使用细砂,地面起砂的可能性很大。如某篮球场的混凝土工程,混凝土地面施工中因为砂紧张,使用了细度模数为1.82.0
11、的细砂,结果造成了大面积“起粉”“起砂”的质量问题。Ehw7SMV。zS0i6Xm。3、 矿物掺合料的的掺量和品质掺合料颗粒分布同样也影响着混凝土的泌水性能,若矿物掺合料的细颗粒含量少、粗颗粒含量多,则易造成混凝土的泌水。如用细磨矿渣作掺合料,因配合比中水泥用量减少,矿渣的水化速度较慢,且矿渣玻璃体保水性能较差,往往会加大混凝土的泌水量;粉煤灰过粗,微细集料效应减弱,也会使混凝土泌水量增大。DqucP5M。oBDkkmS。粉煤灰在道路混凝土中的应用,国内外已有大量工程实例。试验结果表明:C35道路混凝土中掺入45 kg/m3粉煤灰时,混凝土的综合性能最佳,此时粉煤灰掺量为胶材量的12.0%。为
12、此推荐粉煤灰掺量为水泥用量的8%- 20%。特别是使用普通硅酸盐水泥时,粉煤灰掺量不能太大, 否则早期强度低,如养护不充分,混凝土得不到充分水化,易“起粉”和耐磨性降低。7PNYuZN。XLNlHTz。粉煤灰的品质也是重要的影响因素,规范规定III级粉煤灰不能用于钢筋混凝土和C30以上路面混凝土。但目前国内的粉煤灰除经过处理的I级灰能保证品质外,II级灰质量很难保证,基本上是统灰,其活性指数达不到要求,许多粉煤灰如同砂、石粉的功能一样,仅仅是改善混凝土和易性,对混凝土路面的性能有害而无利。另外,如直接使用湿排成团粉煤灰或受潮粉煤灰时,因搅拌不开或不均匀,从而引起“起皮”、空鼓等质量问题。 pR
13、GDPnS。Bdrng0r。4、水泥的品种和特性水泥作为混凝土中最重要的胶凝材料,与混凝土的泌水性能密切相关。水泥的凝结时间、细度、比表面积与颗粒分布都会影响混凝土的泌水性能。水泥的凝结时间越长,所配制的混凝土凝结时间越长,且凝结时间的延长幅度比水泥净浆成倍地增长,在混凝土静置、凝结硬化之前,水泥颗粒沉降的时间越长,混凝土越易泌水;水泥的细度越粗、比表面积越小、颗粒分布中细颗粒(5um)含量越少,早期水泥水化量越少,较少的水化产物不足以封堵混凝土中的毛细孔,致使内部水分容易自下而上运动,混凝土泌水越严重。GxOXth2。CZk8MUz。有些立窑企业使用萤石矿化剂,由于控制不好,致使熟料的凝结时
14、间大幅度延缓;有的由于水泥粉磨时,控制细度较粗,比表面积较小,造成凝结时间过长;水泥的凝结时间过长均易导致混凝土泌水最终引起混凝土面层“起粉” “起砂”。7v8dicp。3tfCdua。有些粉磨设备磨制的水泥,尤其是带有高效选粉机的系统磨制的水泥,虽然比表面积较大,细度较细,但由于选粉效率很高,水泥中细颗粒中小于3微米的含量少,也容易造成混凝土表面泌水和起粉等问题。hvIZmfq。9TfkJaa。5、混凝土外加剂品种和掺量:掺量过多或者缓凝组分掺量过多,会造成新拌混凝土的大量泌水和离析,大量的自由水泌出混凝土表面,影响水泥的凝结硬化,混凝土保水性能下降,导致严重泌水。kCAPtk8。0ncJB
15、Fy。(三) 施工原因混凝土工程,不仅了提高混凝土的质量,改善了环境,而且提高施工效率。但由于一些单位在施工中不注重施工与养护,出了质量问题将责任推向水泥生产企业,由此引起一些意想不到的质量纠纷。因施工引起的原因归纳起来有以下几个方面:9TyQ92a。HP0OEbz。1 、局部过振混凝土振捣的目的是使其密实,并便于收浆、抹面。因此不管哪种振捣设备,只要不漏振,以混凝土表面平整、基本不再冒泡、表面出现浮浆即可。但有的施工人员不按规范施工, 振动到一个位置不移动,而且振捣充分也不关闭,造成局部过振,造成过分离析或泌水,引起局部起皮、起砂。TVJYtLi。zZ4Dypn。2、非正常的淋水、洒水在浇筑
16、地面混凝土之前,淋湿模板时应避免使地面基础积水,如有积水,会使浇注地混凝土水灰比过大,经过振捣,过多地水会泌出表面;有的施工人员为便于收光、抹面,在混凝土面层随意洒很多水,致使混凝土面层水灰比增大,强度严重降低而出现起皮、起砂现象。5R8rKyl。fTE4COa。3、不适宜的压平修光时间修光过早,混凝土表面会析出水,影响表层砂浆强度;修光过早,有时会由于修光阻断泌水通道,在修光压实层下形成泌水层,造成修光层脱落(即起壳)。修光时间过迟,则会扰动或损伤水泥凝胶体的凝结结构,影响强度的增长,造成面层强度过低,也会产生起粉或起砂现象。 MAuG8jn。mgzdRzf。4 、其它因素当混凝土表层的水泥
17、尚未硬化就洒水养护或表面受到雨水的冲刷时,亦会造成混凝土表面的水灰比增大。混凝土施工中,如下雨时未覆盖,随意撒水泥粉处理等等,也是经常碰到的问题。一些施工单位在下小雨时, 没有覆盖措施,一旦表面露砂,就撒水泥粉处理,结果工程完工后,用不了多久地面就起皮或起砂。dMY6CyF。wRmkUbA。二、 混凝土路面、地面起灰或起砂的预防措施(一)足够的混凝土强度等级混凝土耐磨性与强度成正比关系。根据城市道路工程的有关规范,用于普通路面混凝土的单位水泥用量不应少于300kg/m3,水灰比不应大于0.5。根据碎石混凝土的抗压强度计算公式:YO85s3a。Fh1MSjj。C = 0.46 CISO (C/W
18、 O.52)式中:C混凝土试件抗压强度,Mpa;CISO水泥实际抗压强度,假定为35.0;45.OMPa;C/W混凝土灰水比,为1/0.5 = 2;即普通路面混凝土强度分别为:C = 0.46 35.0(2 0.52)= 23.82MPa。C = 0.46 45.0(2 0.52)= 30.64MPa。因此,正常情况下,普通路面采用32.5级或42.5级的水泥,其混凝土强度应达到C23.8或C30才具备足够的抗磨性能。但是有的施工单位一味地降低工程成本,盲目降低混凝土标号,把很多有特殊抗磨性要求(如有叉车经过的仓库、停车场、球场等)的道路、地面的混凝土强度降到C20,甚至Cl5,严重降低了混凝
19、土的抗磨性能。4NF9Kou。eExZYA4。(二) 要有合理的配合比设计在进行配合比设计时,首先要保证水泥用量、水灰比、粉煤灰掺量、砂率等技术指标满足规范要求,不能随意增大或减小。外加剂掺量不能过量,否则容易造成泌水。Fj0qJAe。rVpFX2U。(三) 原材料质量控制尽量不用细砂,否则应增加水泥用量,以提高粘结性能;不能使用受潮的粉煤灰或水泥,因为受潮的水泥或粉煤灰往往因结团,活性降低,不易搅拌均匀,胶结性能差,造成其强度、硬度和耐磨性都显著降低。YOebuRt。Ab3v3Ek。(四) 坍落度的控制在施工允许的范围内,坍落度应尽可能地小,这样才能做到降低水灰比,减少泌水。(五) 施工单位
20、应注意1 不随意往混凝土搅拌车内加水,施工路基不能有积水,更不可过量洒水做面层。防止增大水灰比而影响路面强度和耐磨性。dvQqKnR。gngTksm。2 不漏振不过振,抹面应及时;出现泌水时不能简单采用撒干水泥粉的抹面处理方法。3 终饰后的混凝土表面不能雨淋,在混凝土终凝后应立即采取覆盖措施(比如:草袋、麻袋、塑料薄膜等);每天均匀洒水养护,始终保持混凝土处于潮湿状态,直至养护期满。SZTHqPi。NXDX6x8。4 施工后要注意及时养护,既要防止混凝土表面硬化之前被雨水冲刷造成混凝土表面水灰比过大,又要防止混凝土中的水分在表层建立起强度之前散失。尤其是掺有粉煤灰或矿渣的混凝土,由于其早期强度
21、较低,表层没有足够多的水化产物来封堵表层大的毛细孔,若不注意早期充分的湿养护,混凝土表层水分散失较快较多,表层水泥得不到充分的水化,亦会导致表层混凝土强度偏低,结构松散。通常,在混凝土接近终凝时,要对混凝土进行二次抹面(或压面),使混凝土表层结构更加致密。zXEAXwI。wEjw2zR。因此,施工与养护方法应根据不同的气候条件、不同强度等级的混凝土和不同品种的水泥而及时调整,保证混凝土在施工后至建立起足够的强度之前有充分的湿养护而又不出现严重的泌水。ZX8TRxh。sdzfyTr。三 、结论通过对以上混凝土路面、地面“起粉”、“起砂”的原因分析不难看出,泌水引起的路面、地面起粉、起砂不影响混凝
22、土的力学强度。混凝土路面、地面起灰、起砂的原因不是粉煤灰等在混凝土表面富集,“起粉”主要原因是在施工过程中混凝土泌水等各种因素,造成表层水灰比过大,虽水泥水化较充分,但表层结构疏松,强度太低或没有强度所致。onoRExg。Ap3PriR。导致混凝土表层结构疏松、强度偏低的原因也可能是混凝土养护不当,施工早期水分散失过快, 形成大量的水孔,表层的水泥得不到足够的水分进行水化。IKM6QtW。zMIf1vc。属于上述两种“起粉”原因的何种原因可通过检验混凝土表层中水泥的水化程度来判别,即表层水泥水化程度较高主要是由于泌水所致,表层水泥水化程度较低,则主要是施工养护不当所致。Brkxo6G。jD4u
23、26N。要避免混凝土表面出现“起粉”,应注意以下几点:1 要使混凝土有足够的强度等级,特别是面层混凝土要有足够的强度。 2 保证新拌混凝土有合理的水灰比,特别是表面层的混凝土的水灰比,应避免各种加大混凝土面层水灰比的操作方法。q0dTTmQ。rRO1eyW。3 新拌混凝土本身要具有较好的保水性,防止严重的泌水导致混凝土表层水灰比过大。混凝土路面、地面施工中要从配合比及组成材料的选择出发,要注意控制水灰比不宜过大、外加剂不要过掺,以及凝结时间要适宜。水泥的凝结时间不宜过长,比表面积不宜过小;砂、石集料要符合国家质量要求,尤其要注意砂中0.315mm以下的颗粒含量,不宜使用细砂。lwC4Fu6。ZR0t5TE。4 施工过程要防止振捣过度造成混凝土严重的离析与泌水。5注意及时养护,既要防止混凝土表面硬化之前被雨水冲刷造成混凝土表面水灰比过大,又要防止混凝土中的水分在表层建立起强度之前散失。尤其是掺有粉煤灰或矿渣的混凝土,养护时间不少于l4天。J244osz。NMgNhu6。
