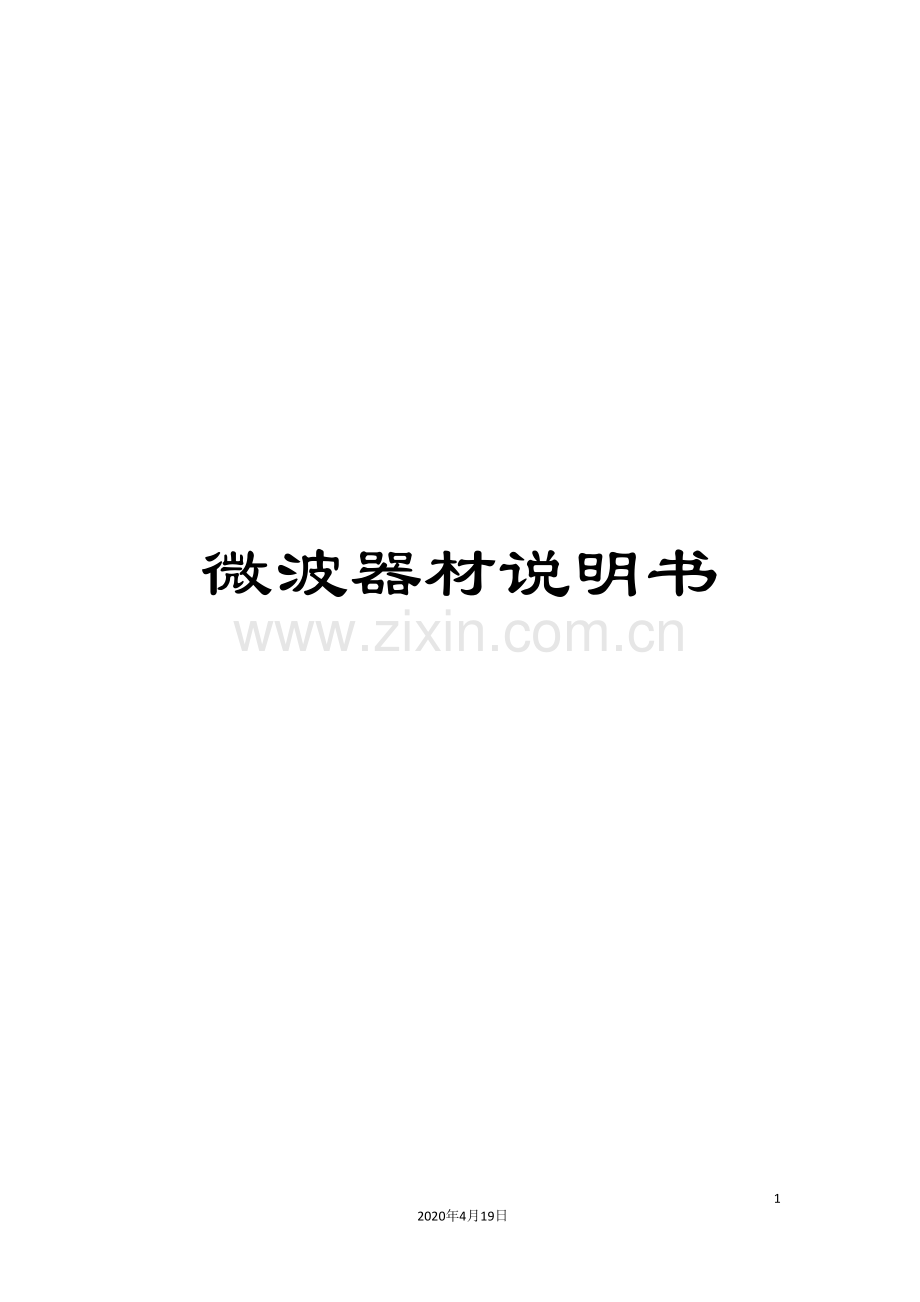

微波器材说明书.doc

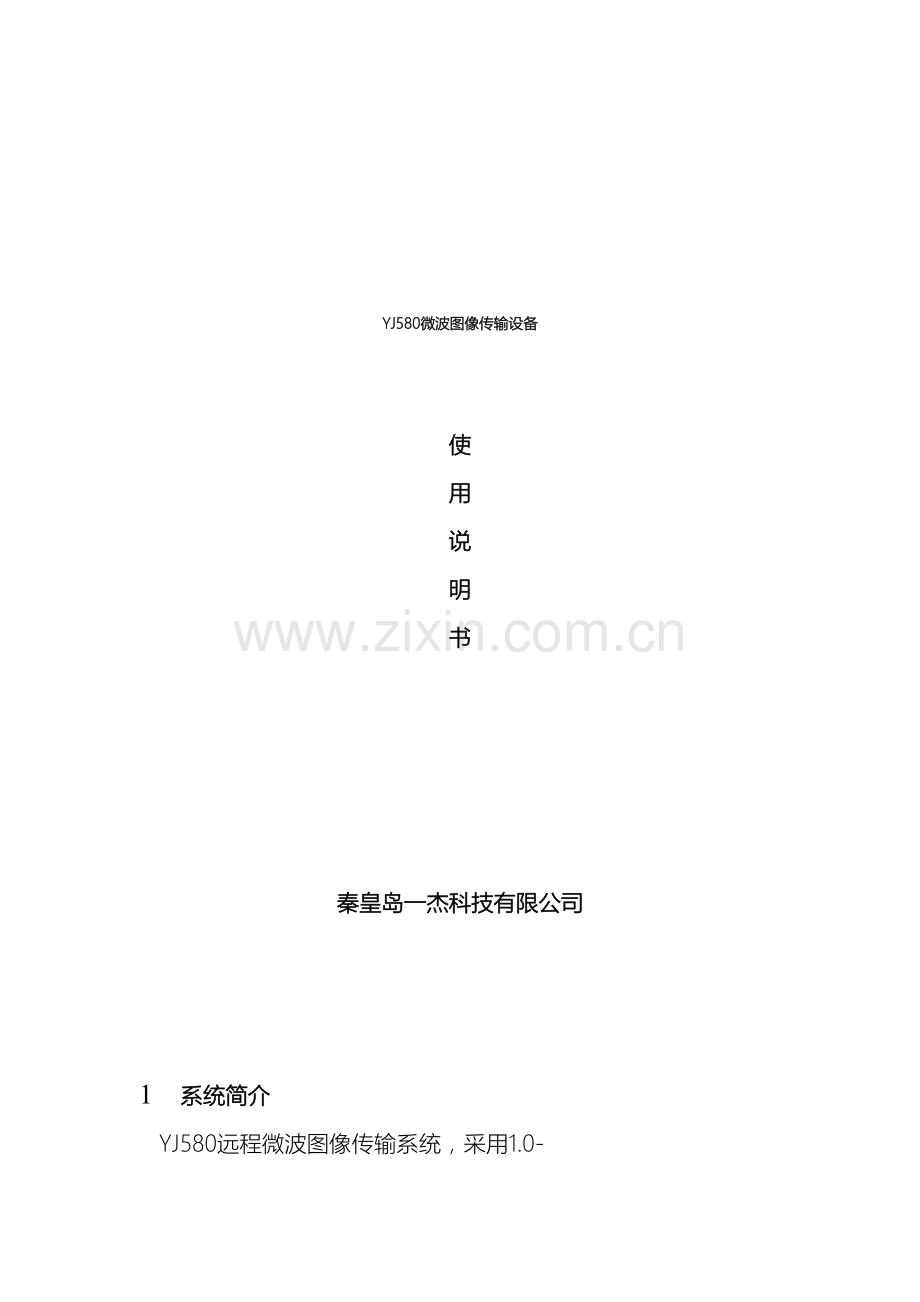

微波器材说明书132020年4月19日文档仅供参考，不当之处，请联系改正。YJ580微波图像传输设备使用说明书秦皇岛一杰科技有限公司 1 系统简介 YJ580远程微波图像传输系统，采用1.0-12.7GHz频段的无线微波来传输远程监控视频信号。由于选用了较高的频率，而且采用FM工作方式，具有较强的抗干扰性能，图像十分清晰稳定。在无遮挡情况下，一般能够传输70公里。 YJ580与YJ485无线数字指令收发系统相配套，能够构成一套完整的图像传输与控制系统网络。该系统主要适用于以下场合： 1 银行监控联网； 2 邮政储蓄监控和现代化指挥管理； 3 110报警指挥中心对城市重点场合和部门的治安监控； 4 公安通讯指挥车的重要现场监控； 5 武警和消防武警的作战指挥中心； 6 交通监控及用作电子警察； 7 收费站监控系统； 8 油田及矿山的重要现场监控； 9 重要仓库，码头； 10. 森林防火； YJ580的工作频段主要有三个频段，即L波段，S波段和Ku波段。三个频段的频率范围为： L波段（型号为YJ580L） 1.0-1.8GHz S波段（型号为YJ580S） 2.2-2.7GHz Ku波段(型号为YJ580Ku) 10.95-12.7GHz YJ580的工作频率和功率一般由用户根据具体使用场合来确定 。2 产品说明发射机命名规则YJ580 L 30输出功率：以dBm为单位发射机工作频段：L表示波段发射机品牌：一杰发射机系列代号：580系列质量等级：民用级产品质量承诺：由我公司生产的YJ580系列发射机，自购买之日起一年内保修。3 YJ580远程图像传输系统配置YJ580L图像传输系统配置和构成如下: 1)YJ580L微波发射机 1台 2)微波接收机 1台 3)LNA放大器 1个 4)天线(螺旋或八木) 2个 5)射频接头 配套 6）同轴馈线SYWV75-7或SYWV75-5 自行配套 YJ580S图像传输系统配置和构成如下: 1)YJ580S微波发射机 1台 2)微波接收机 1台 3)S-波段变频放大器LNB 1个 4)栅网天线0.6*0.8m 2个 5)射频接头 配套 6）同轴馈线SYWV75-7或SYWV75-5 自行配套 YJ580KU图像传输系统配置和构成如下: 1)YJ580L发射机 1台 2)微波接收机 1台 3)Ku波段上变频放大器 1个 4)0.350.6m抛物面天线 2个5) Ku波段下变频放大器 1个6)射频接头,转接器 配套 7)同轴馈线SYWV75-7或SYWV75-5 自行配套一般,CCD摄像机到发射机视频输入端口的电缆和接收天线到接收机之间的电缆建议选用755物理发泡同轴电缆,长度由用户根据需要来确定。视频线两端配BNC接头。4 系统框图及安装说明图一、系统连接框图如上图所示，CCD摄像机出来的视频信号和采集到的音频信号，经过755同轴电缆，送到YJ580L的视频输入端（电缆接CCD摄像机一端的接头是BNC插头，接YJ580L发射机一端也是BNC型插头），发射机以调频的方式将图像视频信号调制到相应的频段并放大到一定的功率，经过一根微波电缆，将信号送到Ku波段上变频放大器经天线发射出去；天线一般应架设在制高点上（比如架设在楼顶）。架设在接收中心的天线收到信号以后，首先经过KU下变频放大器放大，然后到接收机能够接收的频率范围内，经过一根755的同轴电缆（两头均接F5型接头），送入微波接收机，接收机将音视频信号解调出来，经过视频线（接收机的视频输出为莲花型插座）送到监视器或其它视频处理设备。 YJ580L发射机的总体尺寸：1457025mm注：三芯插头1. +12v； 2. GND； 3. 空。电源接天线视频音频5 YJ580图像传输系统的调试将YJ580微波图像传输系统的发射机和天线按照前面的要求安装好以后，接下来对整个系统进行调试。5.1接收机和发射机参数的调整 一般，微波接收机和YJ580图像发射机在出厂时已经配套调试完毕，用户能够不必进行调整。在某些情况下，如果有必要，用户也能够对图像发射机和接收机的参数进行调整。能够调整的参数有“收发频率”，“视频极性”等参数。a)原则上说，系统的收发频率能够按照出厂设定，不作调整。可是在实际应用中，如果遇到外界干扰，能够对接收机的频率进行微调，以便得到更好的效果。对于YJ580L图像发射机而言，微波接收机的显示频率，就是发射机的工作频率，调整方法见微波接收机的说明书。b)视频极性的调整主要是将接收机的视频极性与发射机的视频极性调整到相同就能够了。如果发射机和接收机的视频极性不同，则接收到的画面呈现彩色扭曲状，根本看不到视频图像。调整方法见微波接收机的说明书。c)对于YJ580L来说，视频幅度的调整实际上也就是对于发射机的调制度的调整，也就是说是对于图像传输系统的图像亮度的调整。对于该项参数的调整，需要开启图像发射机的外壳，在发射机内部的视频处理板上，有一个蓝色的调整旋钮，顺时针调整使图像亮度增加，逆时针旋转使图像亮度变暗。d)不论怎样调整，有一个原则要遵守，那就是发射机和接收机的工作频率必须相对应，发射机与接收机的视频极性必须相同。5.2 天线的调整 在微波图像传输系统的调试过程中，天线的调整是最为重要也最为烦琐。天线调试的好坏，直接决定了系统接收信号的强弱，决定了图像指标的优劣。一般，天线的调试必须由2个以上的调试技术人员来完成（一个在发射端，另一个在接收端），而且两个人之间必须有通讯工具（比如对讲机、手机等）。在发射和接收距离比较近的情况下，用眼睛和望远镜就能看到对方时，我们能够比较容易地将发射和接收天线相对准。调试步骤如下： a)先将收发天线瞄准以后，用螺钉将天线紧固在安装杆上，这时，接收机应该能够收到比较差的图像信号。b)首先将接收天线固定不动，派一个技术人员到发射天线处，先左右轻轻转动发射天线的方位角，使得接收的图像达到最好的效果，将发射天线的方位固定。然后再上下调整天线的俯仰角，使得接收信号最强，图像效果最好，再将发射天线的俯仰角固定。这样，发射天线已经调整完毕，再次检查禁锢螺钉，并进一步固定好。 c)发射天线调整好以后，技术人员返回到接收天线处，按照同样的方法调整接收天线，并紧固好。这样，整个收发系统的天线就调试完毕了。 可是，在发射和接收距离比较远（例如收发天线相距10公里以上）的情况下，用眼睛和望远镜是看不到对方的天线的。这时要想使收发天线基本上对准，必须首先借助于当地的地图和指南针。在地图上标出发射和接收点的位置，用量角器量出收发天线相对于正南或正北的偏角。到达天线安装的现场后，用指南针找出对方天线的大概角度，将天线按照该角度固定（如果方法得当，这样寻出的角度误差大约只有35度左右，已经非常接近实际），然后就能够按照上面讲过的步骤对天线进行细调，直到获得满意的结果。5.3故障排除 如果系统接收不到图像，监视器全屏都是雪花点,则应按 以下步骤检查: a)检查发射机的电源,看12V供电电源的电压是否正常。b)检查发射天线与发射机连接处是否可靠,发射接收天线有无进水现像.所有的连接电缆都绝对不得进水。如果监视器显示黑屏,无雪花点,则说明微波通道正常,视频信号没有送进来,检查摄像机和发射机相连接的视频电缆。6 主要设备技术指标 6.1 YJ580L远程发射机技术指标 1.工作频率: 9501450MHz2.发射功率: 20dBm40dBm 3.输出阻抗: 50 4.输入视频: 1V峰-峰值 5.输入音频: 0.1-1.0V峰-峰 收发天线6.工作电压: 12VDC或220VAC/50Hz 7.工作电流: 2003000mA/12VDC 8.调制方式: FM 9.调制指标: DG5%,DP5,PGS7 10.调制带宽: 27MHz 11.视频制式: PAL 12.环境温度: -40+65C 13.输出接口: N型或用户指定14.外形尺寸: 1807025mm 6.2 接收机技术指标1.输入频率: 950-2050MHz 2.输入阻抗: 75 3.输入电平: -65- -35dBm4.中频带宽: 27MHz 5.噪声门限: 6dB典型值 6.视频制式: PAL7.去加重 : CCIR405-1 625行8.视频输出: 1V峰-峰值9.频率响应: +1- -2dB(10KHz-5MHz)10.工作电压: AC150V-AC270V 11.功 耗: 15W 12.LNA电源 : 18V/100mA 6.3 选配电缆建议指标1.视 频 电 缆: 建议75-5同轴电缆 2.发射接收电缆: 建议选用75-7电缆 7 YJ580系统安装注意事项 1 .YJ580微波发射机工作频率很高，因此使用过程中应尽量避免发射天线与接收天线之间有遮挡,也就是说应尽量将天线架高,实现点对点传输。一般的做法是将天线架设在楼顶上。如果难以避开障碍物,则应采用第三者中继的办法。如果距离较近,有时不中继也能够的。由于地球曲率的存在，在远距离传输时，必须考虑地球曲率与架设高度的关系。理想情况下，传输距离与假设高度的关系公式如下： L(公里)3.57H1(米)+H2（米） 其中，L是传输距离，单位以公里计，H1和H2分别是两个天线的架设高度，单位以米计。2 .架设天线时，一定要将发射和接收天线对准。3 .发射机到发射天线之间的电缆，一般应采用SYWV-50-7的50同轴电缆，电缆长度大约2米，太长则会损耗太大。4 .将发射机射频输出与天馈线连接好以后，再加电源。5 .接收机与接收天线之间采用757或755电缆均可。如果电缆太长（超过50米）,则需要在馈线中间加一只线路补偿放大器。注意,接收机输入端有+18伏输出,因此，与接收机相连接的天馈电缆不要短路。7. 接收机的预置频率要与发射机相同，音频副载波频率也要与发射机的副载波频率相同。一般，设备出厂时，伴音副载波频率设定为6.60MHz。8. 发射机能够室外全天候工作，接收机则置于室内。9. 建议用户尽量选用较高频率的型号,如:YJ580KU。特别注意：微波系统全部调试正常以后，所有的电缆接头以及电缆与接头的根部，都要用电工胶布和密封胶（703胶或904硅胶）进行密封，以免进水。海岛或沿海气候较潮湿的地区，应尽量使传输电缆和波导密封不透气，以免潮气在内部结水。8 售后服务事项由我公司提供的YJ系列发射机，自用户购买之日起一年内，因质量不良而损坏或不能正常工作的，本公司负责免费维修。质保期内，如人为损坏或因使用不当造成故障的，酌收成本费。注：相关内容如有改动，恕不另行通知秦皇岛一杰科技有限公司附录 关于视频图像质量主观评价等级Q值 关于视频图像质量主观评价等级Q值计算如下： S/N=23-Q+1.1Q2 (dB) Q如采用五级评分制，其标准见表1 图像等级 主观评价 干扰和杂波可见度 （S/N） 加权 5 4 3 2 1 优 良好 能够 差 很差 不能觉察 能觉察，但不讨厌 能明显觉察，但能够容忍 明显觉察，令人讨厌 极其明显，很讨厌 44.7dB 34.7dB 30dB 27dB 21dB
