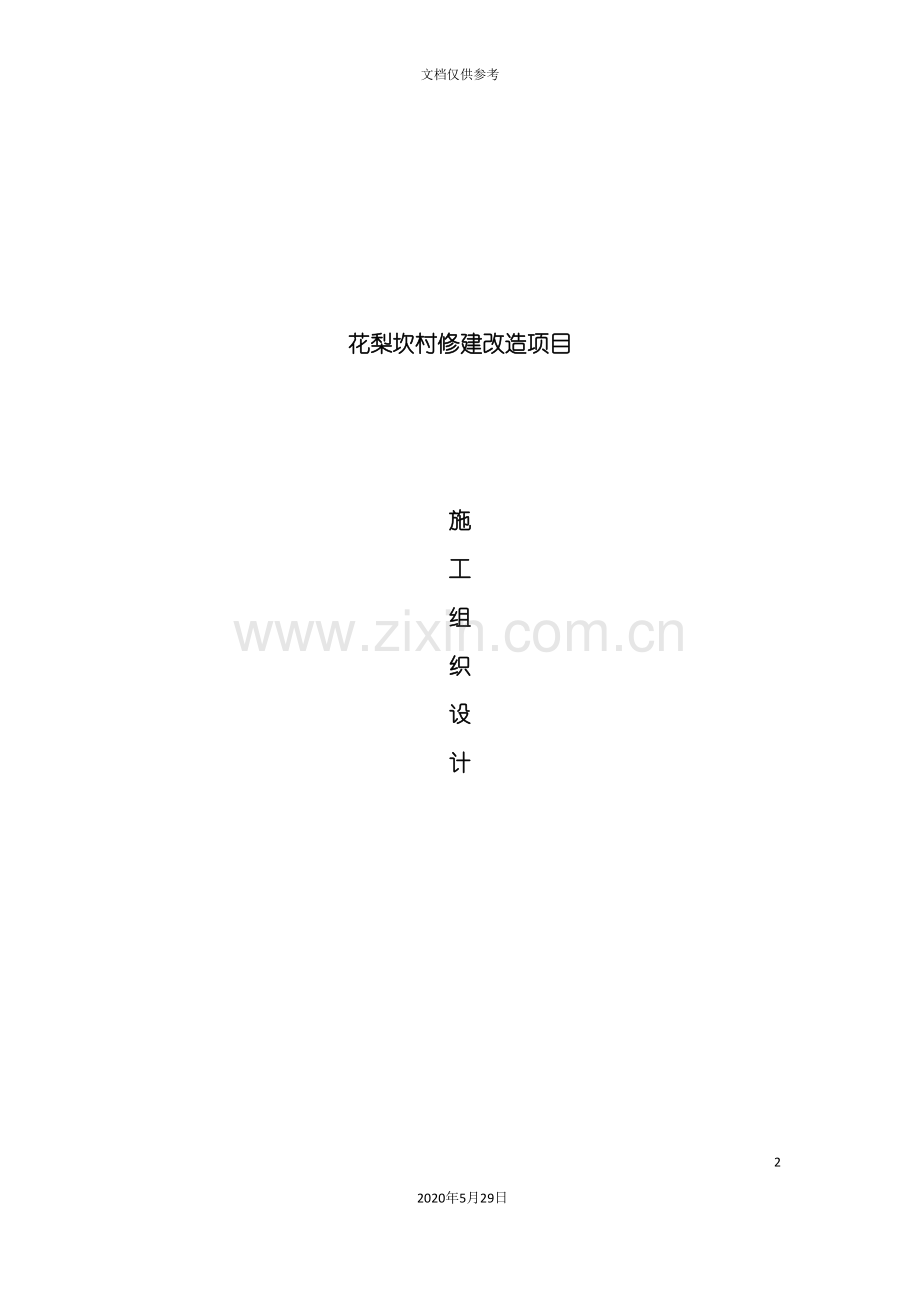

村修建改造项目施工组织设计.doc

村修建改造项目施工组织设计1622020年5月29日文档仅供参考花梨坎村修建改造项目施工组织设计第一章 前言5一、编制说明5二、编制依据5三、编制原则6第二章 工程概况及特点8一、工程概况8二、工程特点12三、施工难点及对策13第三章 各分部分项工程的主要施工方案与技术措施13一、施工试验与施工测量13二、混凝土工程施工方法16三、砌体工程施工方法31四、混凝土路面及硬化施工方法35五、室内电气施工方法37六、室内采暖和通风施工方法40七、道路工程施工方法48第四章 工程质量管理体系与保证措施51一、工程质量管理体系及保证措施51二、工程项目质量保证措施58三、施工质量的控制和检验64四、质量通病预防措施74第五章 安全和绿色施工保证措施83一、安全生产管理网络83二、安全生产的措施83三、分项施工的安全要求84四、治安保卫措施86五、防火防爆措施87六、安全生产制度87七、绿色施工措施90第六章 文明施工管理体系与保证措施98第七章 工程进度计划与保证措施101一、本工程工期目标101二、施工总进度计划编制101三、施工进度计划101四、工期保证措施102第八章 资源配置计划106一、本工程投入的主要物资(材料)情况描述及进场计划106二、本工程投入的主要施工机械设备计划及机械管理措施107三、劳动力安排计划及保证措施109第九章 应急事件处理预案112一、突发安全事故及处理预案112二、应急响应115第十章 施工总平面图117第十一章 附表、图120CC522121CC422121第一章 前言一、编制说明我公司经过认真研究招标文件和施工图纸,仔细考察工程现场,针对工程所处位置的交通状况、地上地下综合管线进行调查,组织了本工程项目经理及主要项目管理人员编制本施工组织设计。在本工程组织设计编制中,充分考虑了各关键部位和重点工序及相互间的衔接、协调的可行性,及其实现的施工技术方案和工艺操作方法,特别是针对工程现场的交通情况、地上地下管线和可能对本工程产生的影响,作了充分的估计和准备。确保在业主要求的总工期内完成本工程的施工.二、编制依据1、;2、(GB50222-95)3、(GB50016- )4、GB50738- 5、JGJ16- 6、JTJ034- ;7、GBJ50092-96;8、;9、CJJ1- ;10、CJJ2- ;11、GB50268- ;12、GB50141- ;13、现行的北京市其它相关行业规范和规程;三、编制原则(一)、安全第一的原则施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案。在安全措施及费用落实到位,确保万无一失的前提下组织施工。(二)、优质高效的原则加强领导,强化管理,优质高效。根据施工组织设计中明确的质量目标,贯彻执行ISO9000质量体系标准,积极推广、使用”四新”技术,确保创优规划和质量目标的实现。施工中加强标准化管理,控制成本,降低工程造价。(三)、方案优化的原则科学组织,合理安排,优化施工方案是工程施工管理的行动指南,在施工组织设计编制中,对关键工序进行多种施工方案的综合比选,在技术可行的前提下,择优选用最佳方案。(四)、确保工期的原则根据业主对本工程的工期要求,编制科学的、合理的、周密的施工方案,采用信息化技术,合理安排工程进度,实行网络控制,搞好工序衔接,实施进度监控,确保实现工期目标。(五)、科学配置的原则根据本工程各分部分项工程的工程量大小及各项管理目标的要求,在施工组织中实行科学配置,选派具有类似工程施工经验的管理人员,选择专业化施工队伍,投入高效先进的施工设备,确保流动资金的周转使用,并做到专款专用。选用优质材料,确保人、财、物、设备的科学合理配置。(六)、合理布置的原则从节省临时占地、减少苗木破坏、搞好环保工作,认真实施文明施工等多角度出发,合理安排生产及生活场地、房屋布局,做好环境保护和营区绿化。工程完成后,及时平整场地,恢复植被,搞好环境美化。(七)、突出环境保护的原则结合工程的特殊环境,我们采取积极、严密的环境保护措施。认真执行有关环境管理、环境噪声污染防治等有关法规的规定,依法文明施工,尽量减少对环境的污染和对居民生活的影响。第二章 工程概况及特点 一、工程概况花梨坎小区主入口新建大门、小区主干道道牙工程及局部道路维修、村民活动中心装修改造、小区内部分设施改造、地上及地下车库车位改造、住宅楼入口处坡道及台阶、住宅楼散水改造及部分土地硬化工程。(一)、小区主入口新建大门本工程为花梨坎村修建改造项目-小区主入口新建大门工程,本工程位于北京市顺义区天竺镇翠竹新村小区北部花梨坎村现状北门处。本次改造建筑面积95平方米。本工程所地上一层。建筑高度为6.650米。主体结构类型:现浇钢筋混凝土框架体系。(二)、小区主干道道牙工程及局部道路维修本工程为花梨坎村修建改造项目-小区主干道道牙改造及局部道路维修工程 ,本工程位于北京市顺义区天竺镇翠竹新村小区北部花梨坎村C1-1#至5#楼。现状:现有混凝土道牙损失严重,部分沥青混凝土路面沉降不均,路面部分破损。本次新做路面,不改变原有排水坡度。施工单位施工前,应做好施工前准备,对原有道路坡度走向登记造册、拍照。拆除工程:小区原有沥青混凝土道路拆除至道路基础,道路基础须重新碾实。小区原有透水砖路面停车场拆除至道路基础,道路基础须重新碾实(须拆除现有地面下600)。原有道路两侧道牙做法拆除至灰土垫层上。新建路面做法:25mm细粒式沥青混凝土(公称最大粒径9.5mm)改性乳化沥青粘层40mm中粒式沥青混凝土(公称最大粒径16mm)下封层10mm改性乳化沥青透层425厚无级配水泥稳定碎石,压实系数0.95100厚无级配碎石,压实系数0.93路基碾实,压实系数=0.93(三)、村民活动中心装修改造本工程为花梨坎村修建改造项目-村民活动中心装修改造工程,本工程位于北京市顺义区天竺镇翠竹新村小区北部花梨坎村C1-3#东侧地下一层。本次改造建筑面积227平方米。本工程所在建筑主体建筑地上十一层,地下二层。建筑高度为32.350米。本层层高3.800米。本工程原始图纸为翠竹新村C1-3#回迁住宅楼地下自行车停车库。改造后使用功能为村民活动中心主要功能为棋牌室、乒乓球室、唱歌室、跳舞室 等村民活动场所。主体结构类型:现浇钢筋混凝土剪力墙体系。本工程改造设计范围:室内现有平面重新布局。涉及到除本项目以外的其它原有设备房间予以保留。本工程涉及建筑、装饰、给排水、电气、空调、通风、消防等的设计工作。(四)、小区内部分设施改造本工程为花梨坎村修建改造项目-小区内部分设施改造工程 ,本工程位于北京市顺义区天竺镇翠竹新村小区北部花梨坎村小区。现状:小区南侧与翠竹学校原有2米高隔墙内侧为清水砖墙,需要外墙饰面。围墙(小区内侧)外墙做法:12BJ1-1外墙8A-外涂2。(五)、地上及地下车库车位改造本工程为花梨坎村修建改造项目-地上及地下车库车位改造工程 ,本工程位于北京市顺义区天竺镇翠竹新村小区北部花梨坎村小区内。现状:现有地上停车位排序混乱,挤占其它道路设施严重。小区原有车位划线取消。新建停车场设施:导向指示箭头标志详见:05J927-1-P23。标志位置设置及表示方向由停车场管理实施。停车位标志详见:05J927-1-P25。地下地上停车位车档布置详见:05J927-1-P27-1,P29-1。地下护墙防撞构造做法详见:05J927-1-P39-9。位置为每个墙体(柱子)阳角。标志线采用橡胶漆类,氯化橡胶专用划线漆实施。(六)、住宅楼入口处坡道及台阶本工程为花梨坎村修建改造项目-住宅楼入口处坡道及台阶工程 ,本工程位于北京市顺义区天竺镇翠竹新村小区北部花梨坎村C1-1#至5#各层单元门入口处。现状:现有单元门外楼门坡道、台阶因各种原因,已造成多处裂缝、起砂、地面起拱。拆除工程:小区原有住宅楼入口处无障碍坡道及台阶拆除至素土夯实层。坡道处原钢管栏杆扶手拆除后做成品保护。新建工程:台阶做法:12BJ1-1台4A灰土垫层(无台基台阶做法)台阶两侧砖砌挡墙做法:88J9-2-B2-A,挡墙高度同台阶平台(同原有形式)。坡道做法:12BJ1-1坡4A灰土垫层原有无障碍坡道不锈钢栏杆重新安装,做法参见:10BJ12-1-A18-4新做台阶及坡道标高同原有标高。(七)、住宅楼散水改造及部分土地硬化工程本工程为花梨坎村修建改造项目-住宅楼散水改造及部分土地硬化工程 ,本工程位于北京市顺义区天竺镇翠竹新村小区北部花梨坎村C1-1#至5#楼。现状:现有混凝土散水因各种原因,已造成多处裂缝、起砂、地面起拱、下沉。部分土地裸露,村民私搭乱建占用公共区域,原有部分硬化地面材质混乱,地面沉降不均。拆除工程:小区原有住宅楼混凝土散水拆除至素土夯实层。原散水做法12BJ1-1散1原有硬化地面拆除透水砖30%,混凝土地面30%,沥青地面40%,原透水砖地面做法: 12BJ1-1路2。原混凝土地面做法:12BJ1-1路14。原沥青混凝土路面:12BJ1-1路20.原有硬化地面统一翻新部分,硬化地面区域拆除至素土夯实层。新建工程:散水下素土须重新夯实。混凝土散水做法:12BJ1-1散1原有硬化地面统一翻新为混凝土整体路面,做法详见:12BJ1-1路14。原地面下须重新素土夯实。原有土地新做硬化地面为混凝土整体路面,做法详见:12BJ1-1路14。北侧围墙处新做混凝土整体路面标高同原有室外地坪,坡向北侧围墙排水洞。本次地面改造涉及到原有树池,应予以保留,树池道牙做法见12BJ1-1-A11-10。树池数量以实际发生量为主。二、工程特点经研究设计施工图等相关资料,结合现场实地踏勘,对周边环境等因素的调查,任务重工期紧,在顾全交通组织的前提下,施工场地范围变得相当狭窄,须认真做好场内组织,科学合理地安排各工序的先后施工顺序,综合考虑土方平衡,余土外运,构筑物的拆除时间、线路,设备计划和各种材料的调配运入计划。三、施工难点及对策本工程在现有道路上进行改造,施工期间拟实行交通半封闭,交通组织及施工顺序的紧密协调、配合尤为重要,交通组织是本工程施工的最大难点之一。经周密考虑,拟定采用分阶段施工。 第三章 各分部分项工程的主要施工方案与技术措施一、施工试验与施工测量(一)、施工试验工程试验是保证工程使用合格材料的唯一检测手段,为了安全、优质完成本工程的施工,本公司将严格控制各种原材料、成品、半成品的质量,将投入充分的试验仪器建立完善的试验体系,严格按照设计图纸要求及有关施工规范的要求,进行一系列的工程试验,以确保工程质量达到”优良”。1、试验单位的选择工程开工前,将打算委托试验室的所有资质证明及市质监站指定的试验室的几家资质证明上报业主及监理工程师,由业主、监理工程师最后审核决定试验单位。2、试验数据管理规定(1)、试验数据管理按要求写入”材料进货检验和试验计划”,保证试验数据采集及时性、真实性,并使试验数据文件管理由专人负责;(2)、注重对原材料的技术证件(合格证、产品质量证明书等)数据的验证,技术指标确认后,证件的原件要有分供方(或厂家)相关印章,作好备查统计台账;(3)、严格按业主、监理单位要求,使试验数据按规定表格及时向监理报验,相关数据文件得到批复后方可对相应进场材料、施工工序放行;(4)、做好采购产品技术证件、物资验收记录、试验报告的质量记录的整理归档工作,使检验和试验工程始终处于可控状态。(5)、所有检测项目在取样中,均在监理工程师的旁站下,抽取样本进行试验,并填写”见证取样单”后送试验室进行检测,工程试验取样采用100%见证取样制度。4、试验项目计划表(1)、水泥的初凝、终凝时间,抗压强度、安全性;(2)、钢筋的拉力试验、冷弯试验、可焊性试验;(3)、土方黄砂的最大干密度、最佳含水量及回填土密实度试验;(4)、石灰土、稳定层混合料无侧限抗压强度试验;(5)、面层厚度、压实度、弯沉测试;(6)、沥青马歇尔试验;(二)、测量机构的设置1、项目部设测量组,施工队设测量小组,项目部测量组长由有多年类似工程测量施工经验的测量工程师担任。配测量技术人员2名,施工队测量小组由具有类似工程施工经验的测量技术人员担任,共设2名。项目部测量组具体负责工程范围内的设计导线点、桩位、水准点复测,以及对各施工队测量放样成果的复核,并负责对各测量工作的协调,施工队测量小组负责本施工队的工程施工放样,配合项目部进行控制性测量。2、测量仪器的配备本工程中配备拓普康GTS-701全站仪1台,经纬仪1台(J1型),水准仪3台。3、施工测量(1)、道路工程测量道路坐标及路口圆弧点等定位均由全站仪来进行定位,高程采用水准仪控制。(2)、竣工测量、做好竣工后的贯通量测,包括道路的纵向、横向和方位角贯通测量误差以及高程贯通测量误差。实测纵、横向贯通误差应分别投影到线路和线路的法线方向上。高程贯通误差应由两侧控制水准点测定贯通面附近同一水准点的高程较差确定。、积极配合监理工程师做好测量的竣工资料。、认真做好竣工后的复测,为工程提供真实、可靠的资料。4、测量技术保证措施(1)、配备高精度的测量仪器,提高测量精度施工中所采用的测量仪器均送国家授权的法定检测部门进行检定,没有检定证书或超过检定期的仪器不得使用,平时应根据需要对仪器进行自检及常规保养,以确保仪器的正常工作。(2)、施工过程中要加强对测量标志的保护,一旦发现有被破坏过的痕迹时,一定要重新校核后,确认无误方可使用。(3)、施工过程中每隔一定时间,或未到时间但由于天气异常、施工影响等原因控制点有可能变动时,均应对控制多进行复测。(4)、测量作业时,要按相应的测量技术规则进行,遇到超限时要认真检查,查找原因及时返工,不能存在侥幸心理。(5)、一切原始观测值记录和记事项目必须在现场记录清楚,不得私自涂改,不得凭记忆补记。所有测量放样资料的计算,均须两人同时独立的计算复核,最后成果一致才能使用。(6)、建立测量”三级复核”制度,严格测量操作规程,确保测量成果的准确性。二、混凝土工程施工方法(一)、砼工程说明1、适用范围本章规定适用于本合同施工图纸所示的各类永久工程建筑物以及临时建筑物的混凝土、钢筋混凝土、钢筋制安等。主要为(但不限于):建筑物的混凝土、钢筋混凝土、预制和水下混凝土等的混凝土工程。2、我单位的责任(1) 本工程所用混凝土按商品混凝土考虑。我单位将保证预拌厂向其提供有关水泥、骨料(包括碱活性)、外加剂、混凝土的强度等级、抗冻、抗渗等级、配比、单方混凝土总碱量、坍落度等的符合本章条款和有关国家规范要求的资料,并交监理工程师审核。(2) 负责提供模板的材料以及进行工程所需模板的设计、制作、安装、维修和拆除;(3) 负责提供伸缩缝所需的聚乙烯闭孔泡沫板、橡胶止水带和排水管的材料及其制作、安装;(4) 负责提供钢筋混凝土结构的钢筋材料及其制作、运输和安装;(5) 负责提供混凝土温度控制所需的材料和有关设施设备的采购、供应、制作和安装,并进行混凝土冷却;(6) 负责提供预制混凝土的材料和设备,以及预制混凝土构件的制作、运输和安装等;(7) 负责提供混凝土表面保护所需的材料和有关设备的采购、供应、制作、安装。(二)、模板1、说明我单位将负责模板的材料供应、设计、制作、运输、安装和拆除等全部模板作业。模板的设计、制作和安装应保证模板结构有足够的强度和刚度,能承受混凝土浇筑和振捣的侧向压力和振动力,防止产生移位,确保混凝土结构外形尺寸准确,并应有足够的密封性,以避免漏浆。2、材料(1) 模板和支架材料将优先选用钢材等模板材料。(2) 模板材料的质量应符合现行国家标准或行业标准。(3) 用于模板的木材的质量应达到等以上的材质标准。腐朽、严重扭曲或脆性的木材严禁使用。(4) 钢模面板厚应不小于3mm,钢板面应尽可能光滑,不允许有凹坑、皱折或其它表面缺陷。3、制作(1) 满足施工图纸要求的建筑物结构外形,其制作允许偏差不应超过(GB50204- )的规定。(2) 异型模板,滑动式、移动式模板,永久性特种模板的允许偏差,应按监理工程师批准的模板设计文件中的规定执行。4、安装(1)按施工图纸进行模板安装的测量放样,重要结构应设置必要的控制点,以便检查校正。(2) 模板安装过程中,应设置足够的临时固定设施,以防变形和倾覆。(3) 模板安装的允许偏差应符合(GB50204- )的规定。5、模板的清洗和涂料(1) 钢模板在每次使用前应清洗干净,为防锈和拆模方便,钢模面板应涂刷矿物油类的防锈保护涂料,不得采用污染混凝土的油剂,不得影响混凝土或钢筋混凝土的质量。若检查发现在已浇的混凝土面沾染污迹,我单位将采取有效措施予以清除。(2) 木模板面应采用烤涂石蜡或其它保护涂料。(3) 当所有和模板有关的工作做完,待浇混凝土构件中所有预埋件亦安装完毕,应经监理工程师检查认可后,才能浇筑混凝土。包括清除模板中所有污物、碎屑物、木屑、水及其它杂物。6、拆除(1) 我单位将在拟定拆模时间的24h以前,向监理工程师提出拆模建议,并取得监理工程师同意。(2) 由于拆模不当而引起混凝土损坏,其修补费用由我单位承担。 (3) 模板拆除时限,除符合施工图纸的规定外,还应遵守下列规定:不承重侧面模板的拆除,应在混凝土强度达到其表面及棱角不因拆模而损伤时,方可拆除;在墩、墙和柱部位在其强度不低于3.5MPa时,方可拆除。底模应在混凝土强度达到表3-2的规定后,方可拆除。表3-2 底模拆模标准结构类型结构跨度(m)按设计的棍凝土强度标准值的百分率计()板2502,8758100梁、拱、壳8758100悬臂构件2752100经计算和试验复核,混凝土实际强度已能承受自重及其它实际荷载时,应经监理工程师批准后,方能提前拆模。(三)、钢筋(含钢材)1、说明(1) 我单位负责钢筋材料的采购、运输、验收和保管,并应按施工承包合同相关的规定,对钢筋进行进厂材质检验和验点入库,我单位将通知监理工程师参加检验和验点工作。(2) 钢筋作业包括本技术规范规定的钢筋、钢筋网、钢筋骨架和锚筋等的制作加工、绑焊、安装和预埋工作。其中钢材包括扁钢、锚固管、钢筋套扣、螺栓螺母等。钢筋制安的工作内容包括:钢筋的采购、加工、运输、存储、安装、试验、架立筋的制作安装、垫块以及质量检查与验收等所需的人工、材料及使用设备和辅助设施。(3) 若我单位要求采用其它种类的钢筋替代施工图纸中规定的钢筋,应将钢筋的替代报告报送监理工程师审批。2、钢筋的材质(1) 钢筋应按(GB/T228- )、(GB/T2975-1998)、(GB/T 232-1999)及(GB2650-89)、(GB2651-89)的规定进行屈服点、抗拉强度、延伸量和冷弯试验及焊接性能试验,或经监理工程师批准,采用相应的国际上采用的标准。(2) 钢筋必须按不同钢种、等级、牌号、规格及生产厂分批验收,分别堆存,且应立牌以便于识别。(3) 所有钢筋的试验将委托具备有关资质的试验室进行。3、钢筋试验(1) 提供钢筋时应有工厂质量保证书(或检验合格证) ,否则,不得使用于工程中。当钢筋直径超过12mm时,应进行机械性能及可焊性性能试验。(2) 进场后的钢筋每批(同品种、同等级、同一截面尺寸、同炉号、同厂家生产的每60t为一批)内任选三根钢筋,各截取一组试样,每组3个试件,一个试件用于拉伸试验(屈服强度、抗拉强度及延伸率);一个试件用于冷弯试验;一个试件用于可焊性试验。(3) 如果有一个试件试验失败或不符合规范要求,另取两个试件再做试验。如果两个试件中有一个试验结果仍不符合要求,则该批钢筋将不得接收,或根据试验结果由监理工程师审查决定降低级别用于非承重的结构。(4) 钢筋混凝土结构用的钢筋应符合热轧钢筋主要性能的要求。水工结构非预应力混凝土中,不得使用冷拉钢筋。4、钢筋的储存、加工与安装钢筋的保护及储存(1) 钢筋应贮存于地面以上0.5m的平台、垫木或其它支承上,并应保护它不受机械损伤及由于暴露于大气而产生锈蚀和表面破损。(2) 应用于工程时,钢筋应无灰尘、有害的锈蚀、松散锈皮、油漆、油脂、油或其它杂质。(3) 钢筋应无有害的缺陷,例如裂纹及剥离层。只要用钢丝刷刷过的试样的最小尺寸、截面拉伸性能符合规定的钢筋尺寸及钢筋级别的力学性能要求,则该钢筋的铁锈、表面不平整或轧制鳞皮不能作为拒收的理由。钢筋调直盘筋和弯曲的钢筋,调直工作均由钢筋调直机进行;当采用冷拉方法调直钢筋时,HPB300钢筋的冷拉率不宜大于2%;HRB335、HRB400牌号钢筋的冷拉率不宜大于1%。钢筋的截断及弯曲(1) 除监理工程师书面指示外,所有钢筋的截断及弯曲工作均应在项目部内专门的加工车间内进行。(2) 钢筋应按图纸所示的形状进行弯曲。除监理工程师另有许可者外,所有钢筋均应冷弯。部分埋置于混凝土内的钢筋,不得就地弯曲。(3) 钢筋加工的尺寸应符合施工图纸的要求,加工后钢筋的允许偏差不得超过表3-3和表3-4的数值。表3-3 圆钢筋制成箍筋,其末端弯钩长度箍筋直径受力钢筋直径(mm)25284051075901290105表3-4 加工后钢筋的允许偏差序号偏 差 名 称允许偏差值(mm)1受力钢筋全长净尺寸的偏差102箍筋各部分长度的偏差53钢筋弯起点位置的偏差204钢筋转角的偏差3安设、支承及固定钢筋(1) 所有钢筋应准确安设,当浇混凝土时,用支承将钢筋牢固地固定。钢筋应可靠地系(焊)紧在一起,不允许在浇混凝土时临时安设或插入钢筋。(2) 所有交叉点均应绑扎,以避免在浇混凝土时钢筋移位。(3) 用于保证钢筋固定于正确位置的垫块,其形状大小应为监理工程师所接受,同时,其设计应避免垫块在浇筑混凝土时倾倒。垫块强度应与相邻的混凝土强度一致。不得用卵石、或碎砖、金属管及木块作为钢筋的垫块。(4) 任何构件内的钢筋,在浇筑混凝土以前,须经监理工程师检查认可。否则,浇筑的混凝土将不予验收。(5) 钢筋网片间或钢筋网格间,应相互搭接,且应在端部及边缘牢固地联接。其边缘搭接长度应不小于一个网眼。(6) 安装在预制构件上的吊环钢筋,只允许采用未经冷拉的级热轧钢筋。钢筋的代用(1) 经监理工程师同意,屈服强度高的钢筋能够代替屈服强度低的钢筋,但代用钢筋总面积不得小于原图所用钢筋。(2) 除非经监理工程师同意,不得以多种直径的钢筋代替原有同一直径的钢筋。(3) 光圆钢筋不得代替带肋钢筋。(4) 由于钢筋代用而增加的费用应由我单位负责。(5) 代用的钢筋层数不得多于原图纸规定钢筋层数。5、钢筋接头一般要求(1) 受力主筋的连接仅允许按图纸或按批准的加工图规定设置。(2) 我单位如不在图纸或加工图所示位置连接钢筋,应在安设钢筋以前,提交表明每个接点位置的专用图纸,请监理工程师批准。(3) 钢筋连接点不应设于最大应力处,接头应交错排列。焊接接头(1) 热轧钢筋应如图示或经监理工程师批准采用闪光对焊或电弧焊。所有焊工应在开始工作之前经考核和试焊,合格后持证上岗。焊接工艺、参数应经监理工程师同意。每个焊点应经合格的检查人员彻底检查。(2) 钢筋的纵向焊接,应采用闪光对焊;当缺乏闪光对焊条件时,可采用电弧焊(帮条焊、搭接焊) 。钢筋焊接接头应符合JGJ18- 的规定。(3) 在不利于焊接的气候条件,施焊场地应采取适当的措施。当环境温度低于5时,钢筋在焊接前应预热;当温度低于-20时,不得进行电焊。(4) 钢筋与钢板连接,应按电弧焊的规定焊接。(5) 在构件任一有钢筋焊接接头的区段内,接头的钢筋面积,在受拉区不应超过钢筋总面积的50%,上述区段长度不小于35d(d为钢筋直径)且不小于500mm。同一根钢筋在上述区段内不得有两个接头。(6) 除图纸所示或监理工程师另有指示外,在构件任一有钢筋绑扎搭接接头的区段内,搭接接头的钢筋面积,在受拉区不得超过其总面积的25%,受压区不得超过其总面积的50%。上述区段长度不小于35d(d为钢筋直径),且不小于500mm。在同一根钢筋上应尽量少设接头。受力钢筋绑扎接头应设置在内力较小处,并错开布置,两接头间距离不小于1.3倍搭接长度。如因空间限制,不能按上述要求办理时,我单位可另拟钢筋搭接方案,报请监理工程师批准。(7) 当采用闪光对焊焊接热轧钢筋时: 为了保证对焊质量,钢筋的焊接端应在垂直于钢筋的轴线方向切平,两焊接端面应彼此平行。焊渣必须清除。 如钢筋级别、牌号和直径有变动,或焊工有变换,应对建立的焊接参数进行校核,其方法是取两根钢筋试样进行90冷弯试验。90冷弯围绕一固定的梢进行,HPB235钢筋冷弯直径为2倍钢筋直径,HRB335钢筋为4倍钢筋直径,HRB400钢筋为5倍钢筋直径。当钢筋直径大于25mm时,冷弯直径增加一个钢筋直径。对焊接头弯曲试验时,应将受压面的金属毛刺和镦粗变形部分消除,且与母材的外表齐平,焊缝应处于弯曲中心。(8) 当采用电弧焊接热轧钢筋时: 焊缝长度、宽度、厚度应符合图纸规定,如图纸无规定,接表3-5规定执行。对于两预制构件的连接,如采取保证质量措施,且经监理工程师同意,能够不受上述规定的限制。电弧焊接接头与钢筋弯曲处的距离不应小于10倍钢筋直径。表3-5 电弧焊的焊缝规格项 目HPB235HRB335、HRB400帮条焊或搭接焊,每条焊缝长度帮条焊接,4缝(双面焊)4d5d帮条焊接,2缝(单面焊)8d10d搭接焊接,2缝(双面焊)4d5d搭接焊接,1缝(单面焊)8d10d帮条钢筋总面积 A焊缝总长度帮条焊接16d20d搭接焊接8d10d焊缝宽度0.7d焊缝深度0.3d注:(1)”A”为被焊接的钢筋面积(2)”d”为被焊接的钢筋直径。 用于电弧焊的焊条应符合(GB/T 5117-1995)及(GB/T5118-1995)的规定。 如钢筋级别、牌号、直径和焊条型号有变动,或焊工有变换,应对建立的焊接参数进行校核,其方法是取两根受拉钢筋试样进行抗拉试验。当试验的焊接抗拉强度大于或等于被焊接钢筋的抗拉强度时,焊接才允许进行。扎搭接头(1) 绑扎搭接,除图纸所示或监理工程师同意(当无焊接及机械接头条件时,且钢筋直径25mm)外,一般不宜采用。绑扎搭接长度不应小于表3-6的规定。在受拉区,光圆钢筋绑扎接头未端应设180弯钩,带肋钢筋绑扎接头末端可不设弯钩,受压带肋钢筋绑扎接头的搭接长度,应取受拉钢筋绑扎接头搭接长度的0.7倍。表3-6 受拉钢筋绑扎接头的搭接长度钢筋类型及牌号混凝土强度等级C20C25高于C25光圆钢筋HPB23535d30d25d带肋钢筋HRB33545d40d35dHRB40055d50d45d注: 当带肋钢筋直径d不大于25mm时,其受拉钢筋的搭接长度应按表中值减少5d采用; 在任何情况下,纵向受拉钢筋的搭接长度不应小于300mm;受压钢筋的搭接长度不应小于200mm; 当混凝土强度等级低于C20时,HPB235、HRB335钢筋的搭接长度应按表中C20的数值相应增加10d,HRB400钢筋不宜采用; 对有抗震要求的受力钢筋的搭接长度,当设防等级为7级及其以上时应增加5d; 当混凝土在凝固过程中受力钢筋易受扰动时,其搭接长度宜适当增加; 两根不同直径的钢筋搭接长度,按较细的钢筋直径计算。(2) 在受压区,对于直径为12mm及以下的光圆钢筋,以及轴心受压构件内的任何直径的纵向钢筋,均不需设弯钩,但接头的搭接长度均不得小于30倍钢筋直径。(3) 搭接部分应在三处绑扎,即中点及两端,采用直径为0.71.6mm(视钢筋直径而定)的软退火铁丝。(4) 钢筋搭接点至钢筋弯曲起始点的距离应不小于10倍钢筋直径,亦不宜设于构件的最大弯矩处。(四)、混凝土材料1、商品混凝土在交货时应进行坍落度检查,其允许的偏差应符合表3-7的规定。表 混凝土在浇筑地点的坍落度(使用振捣器)建筑物的性质标准圆坍落度(cm)水工素混凝土或少筋混凝土35配筋率不超过1的钢筋混凝土57配筋率超过l的钢筋混凝土792、我单位将保证每批混凝土有足够的振捣时间,后浇筑混凝土的时间不得晚于先浇筑混凝土的初凝时间。3、若监理工程师需对商品混凝土的配料、搅拌和运输等做任何检查和试验,所需的设施和费用应由我单位提供,业主不为此负担任何费用。(五)、混凝土浇筑1、说明任何部位混凝土开始浇筑前8h(隐蔽工程为12h),我单位将通知监理工程师对浇筑部位的准备工作进行检查。经监理工程师检验合格后,方可进行混凝土浇筑。地基开挖时应预留不小于20cm的保护层,在浇筑第一层混凝土或垫层混凝土前人工清除,避免破坏或扰动原状土壤。2、混凝土分层浇筑作业(1) 我单位将根据监理工程师批准的浇筑分层分块和浇筑程序进行施工。在斜面上浇筑混凝土时应从最低处开始,直至保持水平面。(2) 不合格的混凝土严禁入仓,已入仓的不合格混凝土必须予以清除,并弃置在监理工程师指定地点。(3) 浇筑混凝土时,严禁在仓内加水。如发现混凝土和易性较差,应采取加强振捣等措施,以保证质量。3、浇筑的间歇时间(1) 混凝土浇筑应保持连续性,浇筑混凝土允许间隙时间应按(DL/T5144- )规定执行。若超过允许间歇时间,则应按工作缝处理。(2) 除经监理工程师批准外,两相邻块浇筑间歇时间不得小于72h。4、浇筑层厚度混凝土浇筑层厚度,应根据搅拌、运输和浇筑能力、振捣器性能及气温因素确定,一般情况下,不应超过表5-1的规定。表5-1 混凝土浇筑层的允许最大厚度(mm)捣实方法和振捣器类别允许最大厚度插入式软轴振捣器振捣器头长度的1.25倍表面式在无筋或少筋结构中250在钢筋密集或双层钢筋结构中150附着式外 挂3005、浇筑层施工缝面的处理在浇筑分层的上层混凝土层浇筑前,应对下层混凝土的施工缝面,按监理工程师批准的方法进行凿毛处理。(六)、混凝土面的修整1、混凝土结构表面修整(1) 混凝土浇筑的成型偏差不得超过表6-1规定的数据。表6-1 混凝土结构表面的允许偏差顺序项 目混凝土结构的部位(mm)外露表面隐蔽内面1相邻两面板高差352局部不平(用2m直尺检查)5103结构物边线与设计边线10154结构物水平截面内部尺寸205承重模板标高56预留孔、洞尺寸及位置10(2) 无模混凝土表面的保湿:为避免新浇混凝土出现表面干缩裂缝,应及时采取措施,保持混凝土表面湿润和降低水分蒸发损失。保湿应连续进行。(3) 混凝土表面缺陷处理1) 混凝土表面蜂窝凹陷或其它损坏的混凝土缺陷应按监理工程师指示进行修补,直到监理工程师满意为止,并作好详细记录。2) 修补前必须用钢丝刷或加压水冲刷清除缺陷部分,或凿去薄弱的混凝土表面,用水冲洗干净,应采用比原混凝土强度等级高一级的砂浆、混凝土或其它填料填补缺陷处,并予抹平,修整部位应加强养护,确保修补材料牢固黏结,色泽一致,无明显痕迹。混凝土浇筑块成型后的偏差不得超过模板安装允许偏差的50100,特殊部位(门槽等)应按施工图纸的规定。2、新、老混凝土面的处理新、老混凝土结合处,应按监理工程师批准的方法对老混凝土面进行凿毛,并进行冲水清洗干净后,方可浇筑新混凝土。(七)、预留孔1、我单位将按施工图纸要求,在混凝土建筑物中预留各种孔穴。我单位为施工方便或安装作业所需预留的孔穴,均应在完成预埋件埋设和安装作业后,由我单位负责采用混凝土或砂浆予以回填密实。2、除另有规定外,回填预留孔用的混凝土或砂浆,应与周围建筑物的材质相一致。3、预留孔在回填混凝土或砂浆之前,应先将预留孔壁凿毛,并清洗干净和保持湿润,以保证新老混凝土结合良好。4、回填混凝土或砂浆过程中应仔细捣实,以保证埋件黏结牢固,以及新老混凝土或砂浆充分黏结,外露的回填混凝土或砂浆表面必须抹平,并进行养护和保护。(八)、砼养护和表面保护1、养护我单位将针对本工程建筑物的不同情况,按监理工程师指示选用洒水或薄膜进行养护。(1) 采用洒水养护,应在混凝土浇筑完毕后1218h内开始进行,其养护期时间按表3-10执行,在干燥、炎热气候条件下,应延长养护时间至少28天以上;混凝土的水平施工缝则应养护到浇筑上层混凝土为止。表3-10 凝土养护期时间混凝土所用的水泥种类养护期时间(天)硅酸盐水泥和普通硅酸盐水泥14火山灰质硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、硅酸盐大坝水泥21(2) 薄膜养护:在混凝土表面涂刷一层养护剂,形成保水薄膜,涂料应不影响混凝土质量;在狭窄地段施工时,使用薄膜养护液应注意防止工人中毒。采用薄膜养护的部位,必须报监理工程师批准。2、混凝土表面保护我单位将按(DL/T5144- )的规定进行
