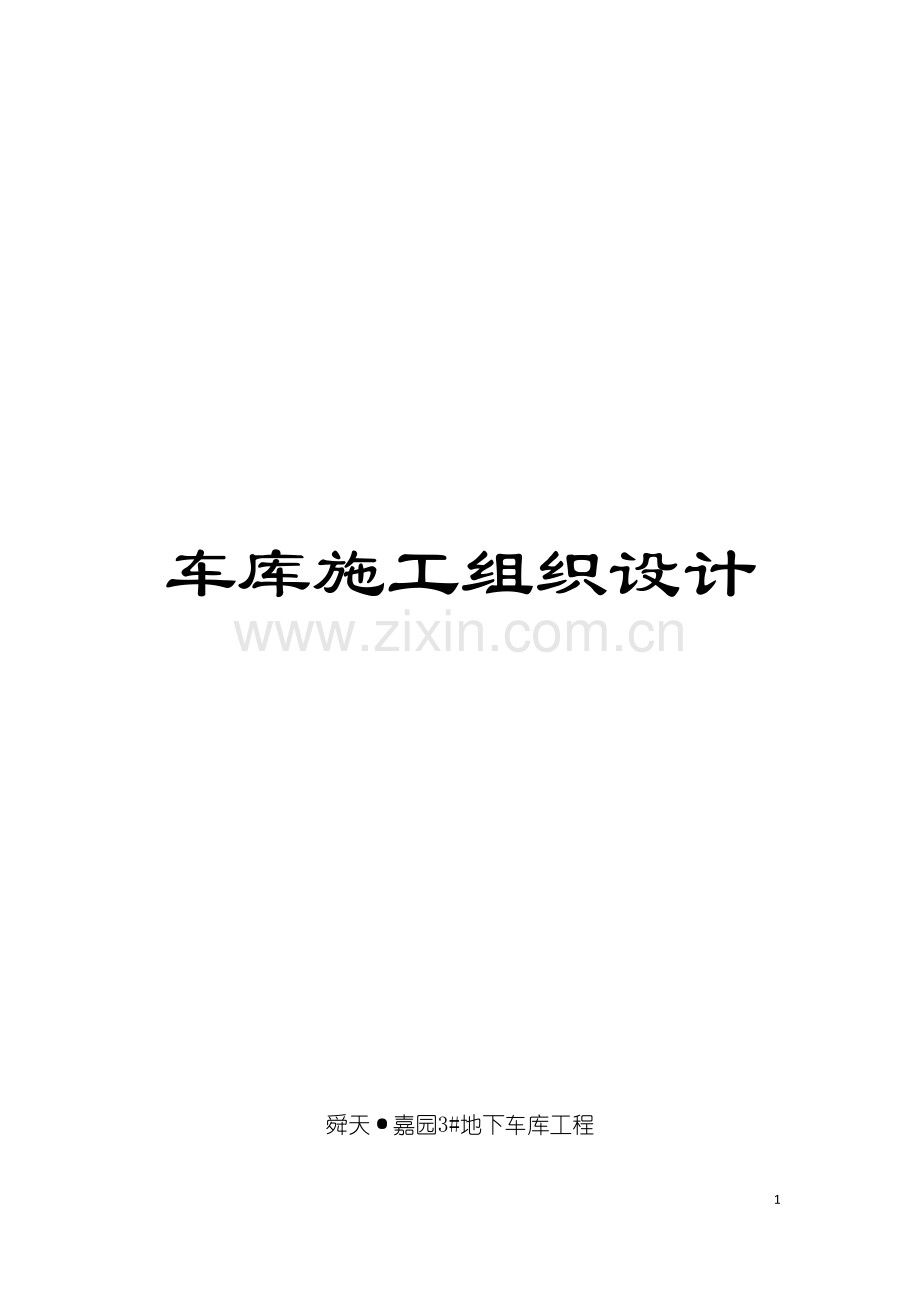

车库施工组织设计模板.doc

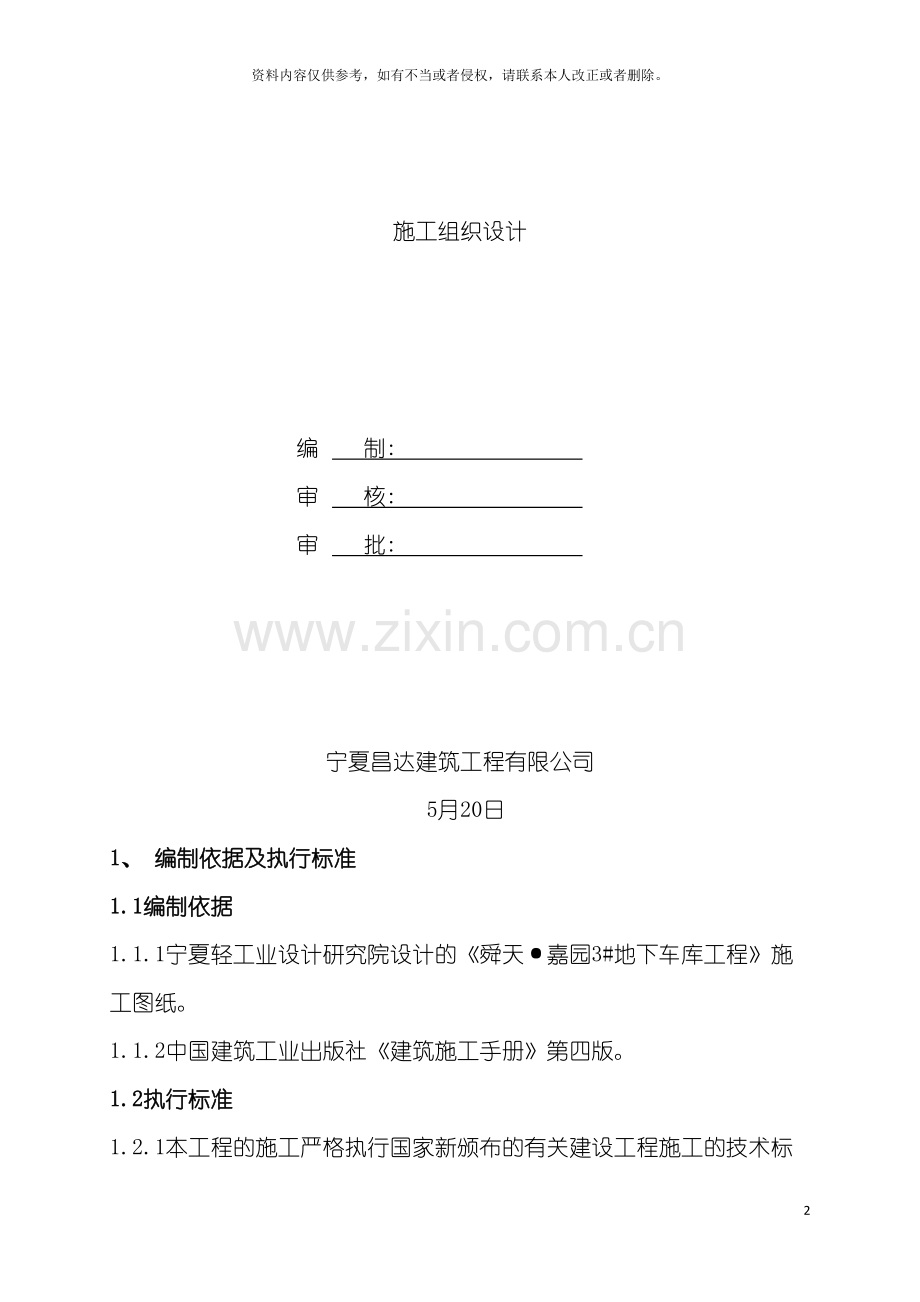

车库施工组织设计94资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。 舜天嘉园3#地下车库工程施工组织设计编 制: 审 核: 审 批: 宁夏昌达建筑工程有限公司 5月20日1、 编制依据及执行标准1.1编制依据1.1.1宁夏轻工业设计研究院设计的舜天嘉园3#地下车库工程施工图纸。1.1.2中国建筑工业出版社建筑施工手册第四版。1.2执行标准1.2.1本工程的施工严格执行国家新颁布的有关建设工程施工的技术标准、 规程、 工程质量、 安全、 文明施工、 竣工验收等规定。1.2.2 建筑工程施工与验收主要依据以下标准和规范, 但不限于此。 建筑工程施工质量验收统一标准GB50300- 建筑地基基础施工质量验收规范GB50202- 砌体工程施工质量验收规范GB50203- 混凝土结构工程施工质量验收规范GB50204- 屋面工程质量验收规范GB50207- 地下防水工程质量验收规范GB50208- 建筑地面工程施工质量验收规范GB50209- 建筑装饰装修工程质量验收规范GB5029- 建筑给排水及采暖工程施工质量验收规范GB50242- 建筑电气安装工程施工质量验收规范GB50303- 宁夏地方标准宁夏建筑工程施工工艺标准DB64T( 271-283) - 其它在设计文件中提到的和施工中涉及到的规范和标准2、 工程概况2.1 建筑本工程为类地下停车库建筑面积: 8408.12M2; 防火等级一级; 砼防水等级二级; 自防钢筋砼: S6; 计使用年限50年; 设有一个汽车双车道出入口, 并与一期地下车库连接; 本工程为一个防火分区, 设有两部疏散楼梯; 个人员安全出口和两个汽车疏散出口; 本车库停车仅停微型车, 小型车, 停车170辆, 停车角度为900, 设库内车道宽4700, 转弯半径R=6000; 库内设250150100( 长宽高) C20砼车轮挡。车库入口处半园拱形雨罩, 用白色铝合金框, 5厚蓝色镀膜弧形夹丝玻璃。本工程内墙面、 顶棚采用白色乳胶漆, 顶棚装饰采用白色乳胶漆; 地面为细石砼地面。2.2 结构本工程为单层地下建筑, 现浇钢筋砼框架结构, 结构抗震等级为三级, 结构安全等级为二级, 抗震设防烈度为8度, 地基基础设计等级为丙级。根据地质勘测报告, 选择3层粉质粘土为持力层, 天然地基, 地基承载力特征值为210Kpa, 该工程基础采用筏板基础, 结构为框剪结构, 地基采用钢筋砼筏板基础, 所有基础下均设100厚C20砼垫层, 基础底标高-3.85m, 根据地质勘察报告提供的地下水对混凝土为中等腐蚀, 地下土对混凝土具有弱腐蚀, 本工程底板、 墙板、 外侧均做柔性防水, 与地下水和基础土隔离。地下车库剪力墙300mm厚, 车道底板厚350 mm, 钢筋砼底板500mm厚。 层 次柱梁板剪力墙抗渗等级垫 层其它构件自然地坪以下C35 S6C15C35结构砼强度等级见下表: 钢筋保护层最小厚度: 非抗渗构件: 梁、 柱主筋30mm; 梁、 柱箍筋、 构造筋: 20mm; 抗渗构件: 梁、 柱、 板、 墙主筋均为50mm; 箍筋、 构造筋: 40mm; 抗渗构件室内非迎水面按非抗渗构件抗渗构件的保护层厚度施工。2.3 建筑设备2.3.1 消火栓、 自动喷水灭火系统: 2.3.1.1 消火栓系统用水, 由市政管网提供, 分两个入口进入, 和本建筑室内消火栓及消防管道, 室外水泵接合器组成环状消防系统。2.3.1.2 消火栓箱采用铝合金单栓, 栓口SN65, 水龙带口径65, L=25M喷枪口径19。2.3.1.3自动喷淋系统用水, 由市政管网提供, 分两个入口进入室外水泵接合器( 两组) 接入报警阀前。2.3.1.4消防管及压力排水管采用焊接钢管焊接。2.3.1.5明装焊接钢管除锈后刷红丹漆两道, 银粉两道。2.3.1.6暗装钢管除锈后刷三道沥青漆, 其中间缠两层玻璃丝布, 加强防腐。2.3.1.7管道穿地下室外墙处均预埋柔性套管, 建筑物墙孔洞和管道墙槽应配合土建施工预留。2.3.2采暖系统2.3.2.1为抵御冷风从通道袭入及补偿冷风负荷, 在车库进出通道口设置了4台SRMW-115/4型卧式热风幕, 散热量为Q=58.9KW, N=0.42KW, 上置式安装。2.3.2.2明装管道采用焊接钢管焊接, 用40mm厚岩棉管壳保温, 埋地管道采用焊接钢管”氰聚塑管中管保温”, 保温厚度35mm。 2.3.2.3管道系统安装完毕作水压试验, 试验压力为0.6Mpa, 稳压5分钟, 压力降不超过0.02Mpa为合格。2.3.3电气系统2.3.3.1本工程为三类地下停车库, 建筑面积: 8408.12M2; 消防排烟电机, 消防排污泵, 应急照明, 疏散指示标志等负荷为二级负荷, 其余动力及照明负荷为三级负荷, 其中消防排烟电机和消防排污泵采用EPS供电, 应急照明疏散指示标志等负荷采用灯具自带的蓄电池作为备用电源。2.3.3.2电气导线选用铜芯塑料绝缘线, 所有导线穿焊接钢管或阻燃PVC管暗敷设, 各照明回路采用BV-22.5, 根数为23根时穿PVC20管, 插座回路采用BV-34穿PVC25管。2.3.3.3本工程动力配电箱及带EPS 电源的动力控制箱选用成品明装箱, 照明配电箱选用成品暗装箱, 无成型产品者按系统图订制灯具由建设单位定。2.3.3.4系统接地采用TN-C-S方式, 利用建筑物基础钢筋做接地体, 接地电阻不大于10欧, 如实侧接地电阻不能满足要求, 请补打人工接地极, 接地极采用镀锌扁钢L=50505, 连接线采用镀锌扁钢-404。进出建筑物的所有金属管道均应与接地装置做总等电位联结。2.3.3.5各电源进户时, 零线应重复接地, 重复接地与保护接地共用接地体。3、 施工部署3.1 建立项目经理部管理机构、 实施项目法管理工程项目确定后, 为了能使项目部机动、 有效地运转, 充分发挥项目部的职能, 就必须建立一个合理的精干的高效的组织机构。首先组建管理机构( 见下图: 项目部组织机构网络图) ; 组建管理机构后, 确定各部门职能、 确定岗位职责分工和选聘岗位人员, 以及部门之间和岗位之间相互关系。我公司从以下几方面建立项目组织管理。确定合理的组织管理机构; 建立各种规章制度; 规定组织机构中各部门的相互关系, 它们之间的协调原则和方法; 明确信息流通和反馈的渠道; 搞好人员配置、 业务衔接、 信息反馈等; 根据工作需要和环境条件变化, 对原施工组织进行调整或重新组合, 以提高管理效率。3.1.1 项目经理部的组成按照以上原则我公司将组建以专业施工力量, 有管理和施工能力; 项目经理由杨明贵担任, 建立以项目经理为首的施工管理层, 开展方针目标管理, 由项目经理代表企业法人, 对工程质量、 进度、 安全、 文明施工、 科学管理、 经济效益等全面负责, 由各类专业技术人员组成施工管理层。项目经理部主要管理人员表序号名 称姓 名职 务职 称主要资历、 经验及承担过的项目二、 现场1项目负责人王伟项目负责人工程师宁大北校区清真食堂、 宁大农学院综合楼、 天成市场16#、 17#、 11#楼2项 目经理杨明贵项目经理工程师宁大北校区清真食堂、 宁大农学院综合楼、 天成市场16#、 17#、 11#楼3技术负责人李建程技术员助工宁大北校区清真食堂、 宁大农学院综合楼、 天成市场16#、 17#、 11#楼4施 工管 理张福顺工长助工宁大北校区清真食堂、 宁大农学院综合楼、 天成市场16#、 17#、 11#楼5施 工管 理李克林质检员助工宁大北校区公寓楼6#、 9#、 12#、 13#楼6施 工管 理康自兴安装负责人宁大北校区清真食堂、 宁大农学院综合楼、 天成市场16#、 17#、 11#楼7安 全管 理王凯安全员宁大北校区清真食堂、 宁大农学院综合楼、 天成市场16#、 17#、 11#楼9试化验管 理袁野送样员宁大北校区清真食堂、 宁大农学院综合楼、 天成市场16#、 17#、 11#楼3.1.2 项目经理部组织体系( 后附) 3.2 施工进度里程碑形象控制计划3.2.1 工期目标根据施工合同, 工程自 6月15日开工, 6月30日竣工, 总工期350天。我公司将充分发挥施工管理、 机械装备、 施工技术、 项目管理等方面的优势, 经过合理安排、 精心推算, 制定出了详细的施工进度计划。工期目标控制: 坚持以总计划为龙头进行月、 旬计划安排, 坚持每天在工地召开碰头会, 确保当天任务当天完, 当天完不成的, 分析原因, 合理调配各种资源, 在计划内调整完成。3.3 工程质量目标质量目标: 合格。3.4 工程安全管理目标3.4.1 争创银川市安全文明示范工地3.4.2 严格执行建筑施工安全检查标准JGJ59-99确保达标。 杜绝发生人身死亡事故; 不发生重大机械和设备事故; 不发生交通及火灾事故; 不发生环境污染事故; 一般安全事故控制在4以内。安全生产施工的部署由项目经理主抓, 由分管副经理及专职安全员进行日常管理, 坚持科学管理, 实行重奖、 重罚。3.5 施工现场文明施工管理目标3.5.1 争创银川市文明示范工地3.5.2 严格执行建筑施工安全检查标准JGJ59-99确保达标。 现场设备、 材料位置摆放整洁有序, 施工道路畅通无障碍; 安全设施完善、 安全保护装置完好率100%; 现场安全标志齐全规范; 施工现场做到”工完、 料尽、 场清”; 杜绝噪声、 粉尘污染; 杜绝水污染, 废水达到排放标准; 现场办公区及施工区做到卫生、 干净、 整洁; 3.6主要施工安排3.6.1 主要施工作业段的划分地下车库施工划分为五个施工流水段组织施工: ( 2-1) ( 2-6/2) 、 ( 2-A) ( 2-F) 为第一施工流水段; ( 2-6/2) ( 2-11/2) 、 ( 2-A) ( 2-F) 为第二施工流水段; ( 2-11/2) ( 2-16/2) 、 ( 2-A) ( 2-F) 为第三施工流水段; ( 2-16/2) ( 2-22/2) 、 ( 2-A) ( 2-F) 为第二四施工流水段; ( 2-22/2) ( 2-25/2) 、 ( 2-A) ( 2-F) 为第五施工流水段; 相互间合理调配劳动力, 使整个工程处于均衡、 有序、 连续的施工状态, 以确保施工进度计划的实现。3.6.2井点降水工程基础施工前需降水, 当地下水位高于-2.11米时应采取措施降低地下水。3.6.3土方工程土方开挖用挖掘机配合自卸汽车土方外运, 由西向东一次后退式开挖, 预留300mm基底保护层, 基底保护层剩下部分由人工清至基础垫层标高。由于场地狭小, 土方全部外运至建设单位指定地点。土方回填: 用自卸汽车运土, 人工摊铺, 平板式打夯机分层夯实。3.6.4 深基坑支护根据设计要求主要土方开挖方案。3.6.5 模板工程由于本工程基础为筏板基础, 地下车库围护结构为钢筋砼剪力墙, 因此在基础施工中, 地下室垫层、 底板、 基础柱、 框架梁、 剪力墙、 地下室顶板采用组合竹胶板模板。3.6.6 钢筋工程 钢筋直径d16时, 均采用焊接接头或机械接头, 其它钢筋可采用搭接接头3.6.7 砼工程地下车库砼采用商品砼。3.6.8 垂直和水平运输工具的确定由于本工程模板、 钢筋安装量大, 为缩短工期, 在车库西面和东面各设一台QT-40塔吊作为施工现场垂直运输工具, 配备机动翻斗车做为现场水平运输工具。3.7 检查验收顺序1工种自检2质检员专栓3工序交接检查4分项分部土建、 专业工长组织预验5分项分部专职检查员专检6建设单位代表或监理工程师进行分项分部检查验收7设计单位、 建设单位、 监理单位、 质量监督站及施工单位共同进行地下室结构建筑防水分部的质量验收。4、 施工准备及平面布置4.1 施工准备4.1.1 技术准备4.1.1.1开工前, 应认真的熟悉和研究施工图纸, 了解设计意图和各专业之间的关系, 掌握设计图纸内容、 技术要求及关键性部位, 搞清结构形式及特点, 认真进行图纸会审, 解决图纸本身存在的问题及土建与专业之间存在的矛盾, 并尽快办理市交通运输、 环保、 消防等手续及施工许可证, 以不影响工程的顺利开工。4.1.1.2 组织编制详细而可行的施工组织设计, 使施工更为先进、 合理、 经济, 以使工期、 质量、 安全能得到充分的保证, 并在施工过程中认真贯彻执行。4.1.1.3 收集所需的各项技术资料, 包括施工现场的水文地质资料、 地下管道、 电缆线路、 地下障碍物等, 为施工方案的合理性和施工安全性提供可靠的依据。4.1.1.4 组织有关人员编制施工预算、 材料计划及钢筋下料单, 为组织资金的到位和材料及半成品的进场提供可靠的依据, 为钢筋制作提供可靠的保证。4.1.1.5 做好套管、 铁件及支模螺栓等的加工工作。4.1.1.6 做好新工艺、 新材料、 新技术的学习、 培训、 试验, 开发等工作。4.1.1.7 做好砼的试配工作。4.1.1.8 做好结构实体检验计划和见证取样计划。4.1.2 施工现场的准备4.1.2.1做好定位放线工作: 根据建设单位主管部门给定的建筑红线、 建筑物坐标及水准点, 在施工现场内设置永久性控制桩网和标高控制点, 并画图归档。控制桩位置以便于放线且不易破坏为准, 必须严加保护。土方开挖后, 在地下结构纵横轴线两端设置龙门桩, 并引入坑内, 定期检查, 防止移位。4.1.2.2根据设计要求, 做好场地平整工作, 拆除地面及地下障碍物、 电线电缆、 地下管道等, 以确保土方开挖工作的顺利进行。4.1.2.3 根据施工机具及设备配备情况和照明需要, 计算出动力需用电量和照明需电量, 向建设单位提供配备所需容量的变压器, 室外电缆全部暗埋。现场临时用电采用TNS系统, 照明与动力分开, 由配电箱引出线路通向各用电处, 线路应避开塔吊频繁作业区, 并安装动力、 照明电表。4.1.2.4 施工用水就近接入, 现场设水箱或水池用清水泵供水, 接至现场临时用水管布网, 支管采用50PVC管。4.1.2.5 临时行政、 生活用房, 主要包括办公室、 会议室、 门卫、 工人休息室、 食堂、 开水房等。根据施工现场实际情况合理布置。4.1.2.6 健全施工现场质量管理、 安全管理及文明施工管制度。4.1.3 现场劳动力准备根据本工程特点及工期要求, 我公司的技术力量和施工队伍完全能满足工程需要, 施工劳动力来源充分, 主要来源: 我公司现有职工和长期合作的劳务分包队伍。可根据需要在全公司范围内平衡调配, 高峰期人数达218人。具体安排详见分阶段劳动力进场计划表。舜天嘉园3#地下车库工程主要工种劳动力需用计划序 号工种、 级别 6月至 6月土方开挖及护坡钢筋砼结构工程其它分项及工程收尾1木 工105062钢筋工2050103砼 工1020104瓦 工20445抹 灰6306架子工6847油 工24188防水工52169电 工681010水暖工23411机械工56512起重工22213焊 工45314力 工40503015合 计1302181524.1.4 大型工具的准备舜天嘉园3#地下车库工程大型工具的准备计划序号材料名称单位数量序号材料名称单位数量1钢 管T2202扣 件个350003脚 手 板块10004密目安全网M24005钢模板M228006木 板20050M367U形卡个70008木挡脚板20020M329木 板6080M3304.1.5 大型机械的准备为加快工程进度、 减轻劳动强度, 本工程采用先进的施工机械, 垂直运输采用二台QT-40塔式起重机。场内水平运输主要采用机动翻斗车。砼、 砂浆搅拌采用4台JD350搅拌机。钢筋采用集中下料, 以机械加工为主。配备主要机械有对焊机、 钢筋切断机、 钢筋弯曲机、 钢筋调直机, 充分发挥机械优势, 达到确保质量, 加快进度的目的。主要大型机械设备在工程开工后陆续进场, 具体见下表”主要施工机械设备投入计划”。主要施工机械设备表序号机械名称型号规格数量国别产地制造年份额定功率合计功率生产能力备注1塔 吊QT-402台 重庆 36KW72KW2搅 拌 机JD3504台陕西 15KW60KW3砂 浆 机HT-041台郑州 4.5KW4.5KW4电 焊 机BX1-404台徐州 22KVA88KVA5钢筋切断机QJ40-12台陕西 3KW6KW6钢筋弯曲机4-402台陕西 2.8KW5.6KW7钢筋对焊机UN-1002台河北 100KVA200KVA8蛙式打夯机HW604台郑州 2.8KW11.2KW9砼振动棒HZ-508套陕西 1.1KW8.8KW10木工电锯MJ1041台陕西 3KW3KW11木工电刨MB504A1台陕西 3KW3KW12卷 扬 机1台郑州 11KW11KW13潜 水 泵10012台天津 3KW36KW4.1.6.2施工条件准备根据本工程的地理位置, 尽早尽快办理城市交通运输、 环保、 消防等手续及施工许可证, 以不影响工程的顺利开工。4.2 施工平面布置4.2.1 材料堆场布置 根据现场情况, 施工临建、 材料堆放及加工场地均匀布置在建筑物的四周, 具体位置见附图: 舜天嘉园3#地下车库工程施工平面布置图。4.2.2 垂直运输布置两台QT-40塔吊布置在车库的西面和东面, 具体位置见附图: 舜天嘉园3#地下车库工程施工平面布置图。4.2.3 施工用电布置4.2.3.1按规范编制施工组织设计A、 根据规范规定, 该施工现场的临时用电设备在5台以上, 设备总容量在50KW以上, 因此, 应编制临时用电施工组织设计。B、 根据现场勘察, 该施工现场的临时用电可直接从变压器下的总配电箱引出, 然后在总配电箱处设一个动力总箱和一个照明总箱, 自总配电箱二次侧开始配电, 严格按三相五线制( TN-C-S系统) 覆盖施工现场。做到工作零线和保护零线严格分开。正常情况下不带电的金属外壳必须和保护零线相连接, 工作零线仅用于负载( 即220V照明及220V用电设备使用) 其中保护零线与其它各导线颜色应区别开来, 宜采用绿黄双色线。详见附图: 舜天嘉园3#地下车库工程施工现场临时用电平面布置图。C、 施工现场中使用的配电箱, 开关箱, 对固定式的安装高度要求箱底与地面的垂直距离均为1.3m。手持式电动工具应采用移动式开关箱, 内装漏电保护器。配电箱、 开关箱、 进出线口一律设在箱体的下底而且有防绝缘损坏措施。整个施工现场采用三级配电二级漏电保护, 即在总配电箱内或分配电箱内设一级漏电保护, 再在每一个开关箱内设一级漏电保护, 使之具有分级分段保护功能详见附图: 供电系统图。在每个开关箱内装设的漏电保护器应不大于30MA, 总配电箱或分配电箱的漏电保护器应根据实侧泄漏电流的大小然后确定。配电箱及开关箱必须有门、 有锁、 有防雨措施, 箱内无杂物。D、 从总配电箱至各分配电箱, 均采用电缆埋地敷设。埋设深度为0.6米, 电缆上下铺一层细砂然后盖一层砖, 再用土填平。从各分配电箱至各开关箱间的导线也一律为埋地敷设。4.2.3.2进行负荷计算施工现场临时用电主要设备表序号机械名称型号规格数量国别产地制造年份额定功率合计功率生产能力备注1塔 吊QT-402台 重庆 36KW72KW2搅 拌 机JD3504台陕西 15KW60KW3砂 浆 机HT-041台郑州 4.5KW4.5KW4电 焊 机BX1-404台徐州 22KVA88KVA5钢筋切断机QJ40-12台陕西 3KW6KW6钢筋弯曲机4-402台陕西 2.8KW5.6KW7钢筋对焊机UN-1002台河北 100KVA200KVA8蛙式打夯机HW604台郑州 2.8KW11.2KW9砼振动棒HZ-508套陕西 1.1KW8.8KW10木工电锯MJ1041台陕西 3KW3KW11木工电刨MB504A1台陕西 3KW3KW12卷 扬 机1台郑州 11KW11KW13潜 水 泵10012台天津 3KW36KWB、 用电量统计: P1=72+60+4.5+6+5.6+11.2+8.8+3+3+11+36=221KWP2=88+200=288KVA 照明按动力的10%计算P总=1.1( K1P1/cos+K2P2) =1.1( 0.5221/0.75+0.6288) =352.2KVA4.2.3.3 变压器选择: 查施工手册常见电力变压器性能表选SL7-400/10型变压器一台。4.2.3.4 导线截面选择( 变压器至总配电箱段) 按允许电流计算 先将焊机容量进行换算: 查表cos=0.45 K=0.6 Se=288KVA PH=Se(zc). cos=288(65/100)0.45=104KW L线=KP/3V线cos =0.5( 221+104) 1000/3800.75=329A 查建筑施工安全技术手册表3-187可选 XQ2铜芯橡皮绝缘电力电缆3手册可选择XLV20铝芯绝缘电力电缆3150+175导线截面直埋地敷设, 其允许电流为342A329A满足。4.2.3.5 总配电箱电器开关选择 总配电箱进线空气开关可选择350A/3及隔离开关350A/3各一个, 熔断器选350A的3个, 漏电保护开关可选择工作电流250A漏电动作电流200mA0.1S。4.2.3.6 出线开关可选择: 控制塔吊的2个,每台功率为36KW KC=1 cos=0.75 L线=KCP/Ucos=136/0.380.75=72A导线截面应选择XLV20铝芯橡皮绝缘电力电缆316+110直埋地敷设, 其允许电流72A( 满足要求) 。出线空气开关可选择63A/3相1个4.2.3.7 控制1#分配电箱的开关选择, 1#分配电箱的设备有搅拌机2台, 功率为15KW; 砂浆机1台每台功率为4.5KW; 打夯机4台, 每台功率为2.8KW; 振动棒4套, 每套1.1KW。合计功率为152+4.5+42.8+41.1=50KW K=0.8 cos=0.75 L线=KCP/Ucos =0.850/0.380.75=80.9A导线截面可选择XLV20铠装四芯铝芯橡皮绝缘电力电缆325+116直埋地敷设, 其允许电流为94A80.9A满足要求。空气开关可选择100A/3相1个。4.2.3.8 对焊机二台 功率为100KVA 换算后为120KW, Kc=0.8 cos=0.75L线=KcP/Ucos=0.8120/0.380.75=194A查表: 导线截面可选择 295+150 铝芯橡皮绝缘线穿管埋地敷设, 其允许电流200A194A满足要求, 空气开关可选择200A/2相1个。4.2.3.9 控制2#分配箱的电气开关及导线截面选择 2#分配电箱供电设备有切断机1台, 每台功率为3KW;弯曲机1台 每台2.8KW;卷扬机1台,功率为11KW。 Kc=1 cos=0.75L线=KcP/Ucos=1(3+2.8+11)/0.380.75=34A查表: 导线截面按机械强度可选择 310+160四芯铝芯橡皮绝缘电力电缆直埋地敷设, 其允许电流56A34A ( 满足) 空气开关可选择30A/3相1个。4.2.3.10 控制3#分配箱的电气开关及导线截面选择3#分配电箱供电设备有: 电焊机4台, 每台容量为22KVA. 导线截面选择: Kc=0.45 cos=0.75L=KeP/.U. cos =( 4220.45) /0.380.75=80A查表3#分配电箱导线截面可选择XLV20-225+116铝芯橡皮绝缘电力电缆。(铠装电缆)其允许电流为94A80A( 满足) , 空气开关可选择100A/2相1个。4.2.3.11 4#分配电箱导线截面选择及电气开关选择: 4#分配电箱控制设备有: 木工电锯1台, 每台功率为3KW; 木工电刨1台, 每台功率为3KW。 查表Kc=1 cos=0.75L线=KcP/Ucos=1(3+3)/0.380.75=12A查表4#分配电箱至总箱导线截面按机械强度可选择 310+16铠装铝芯橡皮绝缘电力电缆直埋地敷设, 其允许电流为56A12A( 满足要求) 出线开关可选择15A/3相空气开关1个。4.2.3.12 5#分配电箱导线截面选择及电气开关选择: 5#分配电箱控制设备有: 潜水泵2台, 每台功率为3KW; 打夯机2台, 每台功率为2.8KW。 查表Kc=1 cos =0.75L线=KcP/Ucos=(23+42.8)/3800.75=34.8A查表5#分配电箱导线截面可选择 6mm2铝芯橡皮绝缘电力电缆, 其允许电流为41A34.8A, 但考虑机械强度应选10 mm2铝芯橡皮绝缘电力电缆直埋地敷设, 出线开关可选择40A/3相空气开关1个。4.2.3.13 6#分配电箱导线截面选择及电气开关选择: 6#分配电箱控制设备有: 潜水泵4台, 每台功率为3KW。 查表Kc=1 cos =0.75L线=KcP/Ucos=143)/3800.75=24.3A查表6#分配电箱导线截面可选择XLV20- 4mm2铝芯橡皮绝缘电力电缆, 其允许电流为33A24.3A, 但考虑机械强度应选10 mm2铝芯橡皮绝缘电力电缆直埋地敷设, 出线开关可选择30A/3相空气开关1个。4.2.3.14 7#分配电箱导线截面选择及电气开关选择: 7#分配电箱控制设备有: 搅拌机2台, 每台功率为15KW。 查表Kc=1 cos =0.75L线=KcP/Ucos=1215)/3800.75=60.8A查表7#分配电箱导线截面可选择XLV20-316+110mm2铝芯橡皮绝缘电力电缆直埋地敷设, 其允许电流为72A60.8A满足要求。出线开关可选择63A/3相空气开关1个。4.2.3.15 8#分配电箱导线截面选择及电气开关选择: 8#分配电箱控制设备有: 潜水泵2台, 每台功率为3KW。砼振动棒4台, 每台功率为1.1KW。 查表Kc=1 cos =0.75L线=KcP/Ucos=1(23+41.1)/3800.75=21A查表8#分配电箱导线截面可选择XLV20- 4mm2铝芯橡皮绝缘电力电缆, 其允许电流为33A21A, 但考虑机械强度应选XLV20-310+16mm2铝芯橡皮绝缘电力电缆直埋地敷设。出线开关可选择30A/3相空气开关1个。4.2.3.16 9#分配电箱导线截面选择及电气开关选择: 9#分配电箱控制设备有: 潜水泵4台, 每台功率为3KW。 查表Kc=1 cos =0.75L线=KcP/Ucos=1(43)/3800.75=24.3A查表9#分配电箱导线截面可选择XLV20- 4mm2铝芯橡皮绝缘电力电缆, 其允许电流为33A24.3A, 但考虑机械强度应选XLV20-310+16mm2铝芯橡皮绝缘电力电缆直埋地敷设。出线开关可选择30A/3相空气开关1个。4.2.3.17 控制照明总配电箱的电气开关及导线截面选择:照明按动力的10%计算, 动力负荷为352.2KVA 352.210%=35.2KVA查表导线截面可选择XLV20-(24+14)mm2铝芯橡皮绝缘电力电缆, 出线开关可选择40A/3相空气开关2个。4.2.3.18施工现场临时用电管理、 质量及安全保证措施: A、 施工现场临时用电线路应严格按以上计算结果布设,采用三项五线制及三级配电二级保护。B、 临时用电设备和开关电气设备必须是经检验的合格产品。C、 临时用电应设1-2名专职电工值班,负责运行和维护工作。D、 临时照明用电线路应从分配电箱接出, 不能乱拉乱接。E、 所有临时用电设备的电源接线必须正确, 必须有可靠的保护接零和漏电保护开关, 做到一机一闸一漏。布线和各部分绝缘必须符合规定要求。F、 检修机械时,必须切断电源, 不准带电作业, 如需进入搅拌机滚筒内检修时必须在电箱上挂有禁止合闸的木牌,并设专人看管。G、 建立安全用电检测制度, 定期对用电工程进行检测,检测包括接地电阻,漏电保护器动作参数等。H、 定期对专业电工和各类用电人员进行安全教育和培训。电工必须持证上岗。I、 专业电工必须使用绝缘完善的工具, 必须配有绝缘手套绝缘胶鞋。4.2.3.19 电气火灾预防措施:A、 现场临时用电线路截面及保护装置要严格按照计算值选择, 以杜绝线路过负荷使用。B、 经常教育用电人员正确执行安全操作规程, 避免作业不当造成火灾。C、 现场内严禁使用电炉子。D、 使用电气焊时要执行用火制度, 并有专人监护, 施焊周围不能存放易燃物体, 并要备齐防火设备, 电焊机要放在通风良好的地方。E、 存放易燃气体,易燃物品的仓库内的照明装置一定要采用防爆型的,灯具高度应符合规范规定。F、 施工现场要建立防火检查领导体制, 建立防火队伍。G、 电气着火时, 应立即切断电源,切断电源应戴绝缘手套, 使用有绝缘柄的工具。灭火器材要用干粉灭机或干燥的砂子进行灭火, 严禁用水或导电的物质进行灭火。4.2.4 施工用水、 排水布置施工用水由建设单位指定水源引入, 在砼集中搅拌站设置水池, 供搅拌机和消防备用。现场排水与建设单位, 监理单位商定排水路线, 保证排水畅通, 减少环境污染。4.2.5 施工通讯为保证施工现场及管理人员与设计院、 监理、 业主、 其它单位、 公司总部的及时联系, 施工现场项目部主要管理人员配备手机和呼机, 保证和各单位及时联系, 确保工程进度和质量。4.2.6 施工围墙为确保施工现场安全文明施工管理, 美化城市环境, 在施工场地周围设压型彩色钢板围档, 作为施工围墙。在东面设施工进场的大门, 在大门口两侧围墙上制作宣传标语美化施工现场环境。在大门口处设置施工九牌一图。4.2.7 施工临建根据现场条件和临建布置方案, 施工区内只设现场办公室及库房、 门卫等, 宿舍应设在施工区外。详见附图: 舜天嘉园3#地下车库工程施工平面布置图。5、 地下室施工技术措施5.1 井点降水本工程施工降水依据计算及施工经验, 采用大口井降水的方法, 沿整个建筑物周围打十二口井, 大口井直径600mm, 井深25m。用2寸潜水泵抽水, 地下水应降至基槽底部800mm以下, 降水时, 可在每台潜水泵出水管处安装阀门, 根据需要调节排水量, 如果地下水位降至某一标高处( 基槽深度以内) 水位降不下去, 可用大口径潜水泵或增加潜水泵数量进行降水。降水应连续进行, 不得停歇, 待基础回填土施工完毕后方可停止降水。详见附图: 井点降水布置示意图。5.2施工测量施工测量使用的测量仪器、 钢尺必须经国家检测单位检测合格。5.2.1引测控制桩根据给定的坐标控制点、 设计坐标值, 以及本工程轴线的相互位置关系, 建立平面直角坐标控制网, 用经纬仪布设建筑物四角轴线控制桩, 一般纵横向外各延长45m设置轴线控制桩, 并采取措施保护好, 由现场技术员负责此项工作, 并报项目部技术负责人组织有关人员验线。控制桩点应埋设预先预制成200200500的砼短柱, 其上表面应埋设钢板并画出十字线。5.2.2 水准点引测将建设单位提供的水准控制点测设到定位控制桩上, 以备使用。引测时, 一般根据水准点与拟建建筑物的距离, 采用往返测量或形成一个水准闭合环, 经过这两种方法将测得的闭合差均匀分配至各个水准点以求得相对精度较高的水准控制点作为拟建建筑的水准控制点。5.2.3 建筑物各轴线的定位及标高引测5.2.3.1首先复核轴线控制桩( 同轴线引测时的放线单仔细核对) 确定无误后, 方可根据设计图中各轴线尺寸关系。采用直角坐标法逐一确定轴线位置,
