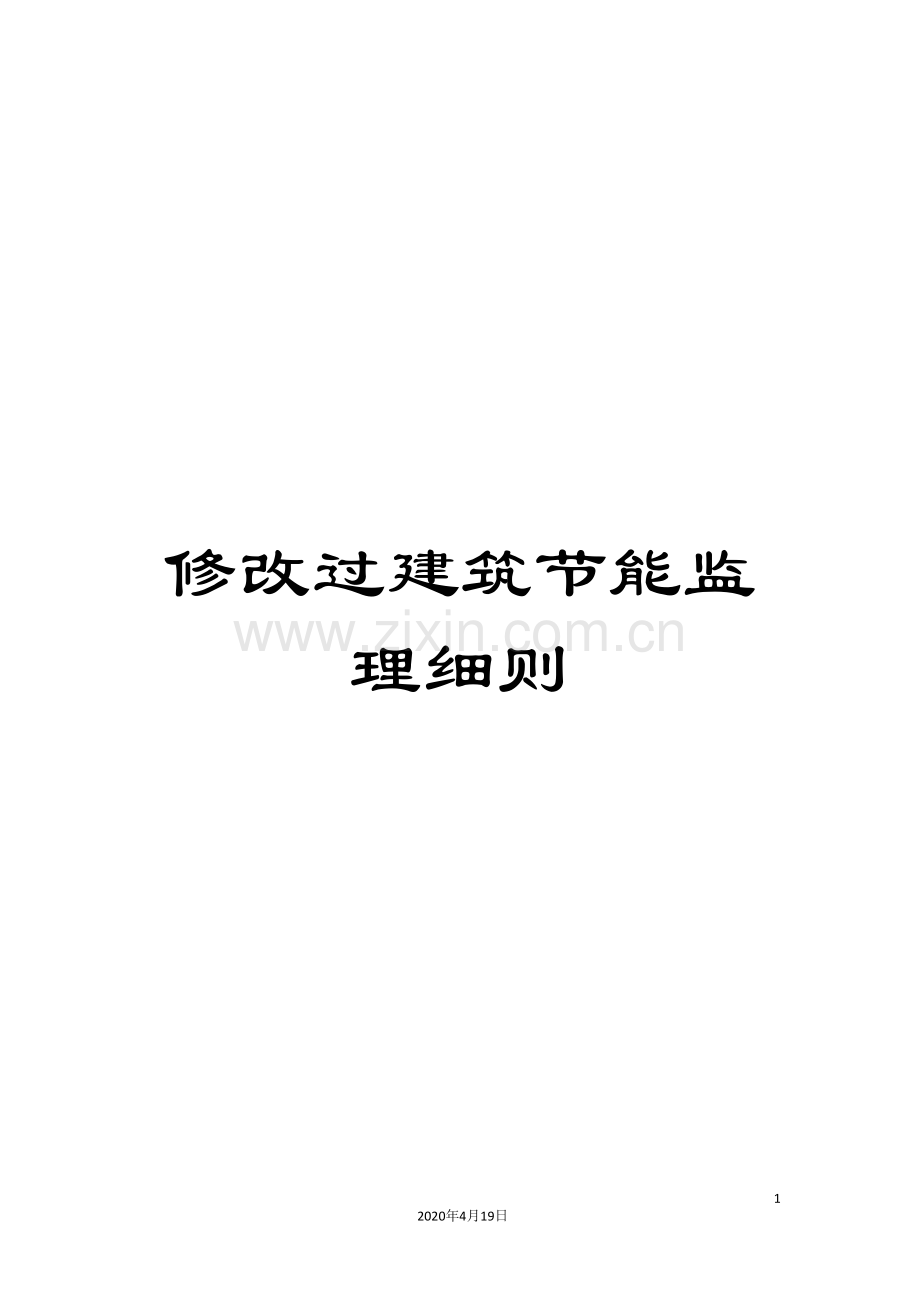

修改过建筑节能监理细则.doc

修改过建筑节能监理细则

31
2020年4月19日
文档仅供参考，不当之处，请联系改正。

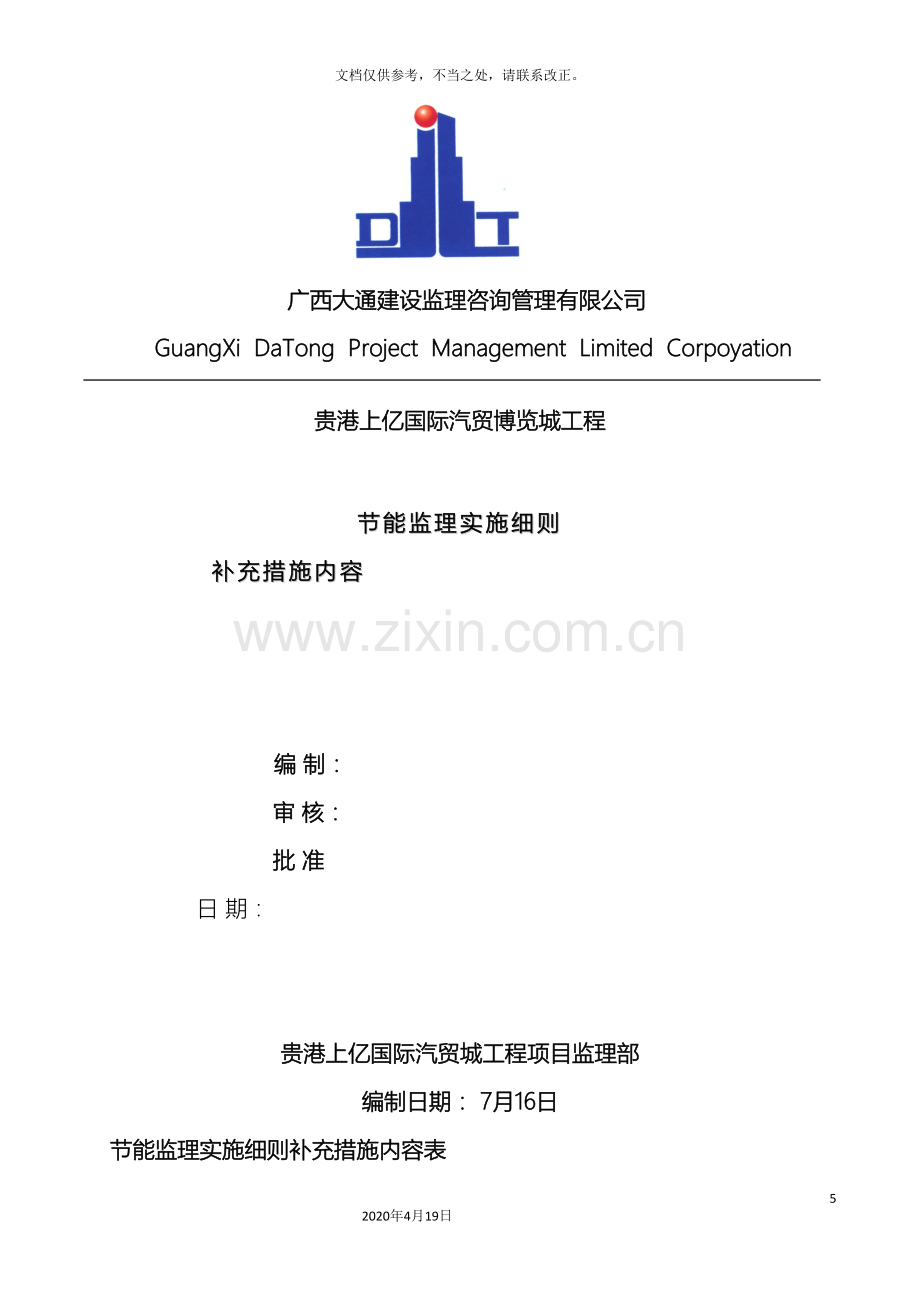

广西大通建设监理咨询管理有限公司
GuangXi DaTong Project Management Limited Corpoyation

贵港上亿国际汽贸博览城工程

节能监理实施细则
补充措施内容

编 制：
审 核：
批 准
日 期：

贵港上亿国际汽贸城工程项目监理部
编制日期： 7月16日
节能监理实施细则补充措施内容表

工程名称
贵港上亿国际汽贸博览城工程
工程项目概况
工程地点
贵港市金港大道往西环立交桥200米
工程规模
总建筑面积17万m2
建设单位名称
贵港上亿置业有限公司
设计单位名称
广州智海建筑设计有限公司
勘察单位
核工业贵港工程勘察院
施工单位
中建六局土木工程有限公司
监理单位
广西大通建设监理咨询管理有限公司
项目监理部说明（措施补充说明原因）：
根据在自治区住建厅组织的建筑工程质量安全监督，抽查中发现存在监理方面第4点，节能细则未明确建筑节能措施等。下发《建筑工程质量安全隐患整改通知书（编号：港北-A- 0036）》，下发后我公司对此事高度重视，项目部监理部也高度重视，并及时组织相关人员开展上级下发的建筑工程质量安全隐患整改通知书做了个会议。
已按现有变更内容进行节能监理细则编制，需增加节能相关数据及措施如下：
一、增加节能数据依据有：6、工程材料，7、围护结构作法简要说明，8、体形系数，9、窗墙比，10、可见光透射比，11、屋顶构造，12、外墙构造，13、外窗热工，14、有效通风换气面积，15、非中空窗面积比，16、外窗气密性，17、幕墙气密性，18、综合权衡，19、计算条件，20、计算结果，21、结果。
二、增加节能措施有：监理的方法和措施：
1、监理工作“以人为本”，以人员的素质的控制作为质量控制的首要目标，检查核实施工单位技术管理人员的岗位证和执业资格证，以保证其专业、技术管理层人人持证上岗。
2、监理工作的实施强调以“制度管人”，要求施工单位编制完善的各项工作管理和实施制度，确保各项工作的实施均能遵规守矩，按相关程序执行。
3、严格审查各项工作的施工方案，施工计划以方案作为现场施工质量管理的指导性文件，以方案、计划约束施工现场各项工作方法、流程进度，保证施工管理工作的质量和工艺操作效果。
4、以工程质量验收资料的签认作为现场管理工作的手段，对未经项目监理部检查验收合格的验收批、分项、分部工程，将拒绝签认，从而保证监理有关程序的执行。
5、现场监理工作以过程控制为重点，对现场各项工作监督检查，须从每项工作的开始就介入，对各项施工的工艺、标准、流程进行质量控制，不符合要求的及时在施工过程提出整改，以杜绝隐患。
6、对现场已完的检验批、分项、分部工程，及时进行工程质量评定，不符合要求的责令施工单位整改，符合要求的督促施工单位及时安排下道工序施工的准备工作。
7、与参建各方加强沟通，保证信息畅通，及时了解彼此的工作意图，避免工作中走弯路，保证工作高效、有序。为此，除了监理例会之外，将根据现场施工管理的需要而召开不定期的专题会议解决现场存在的问题。
8、对施工方的工程资料，要求施工方严格执行资料数据来源于现场，资料与现场同步的制度，保证工程资料的真实性和及时性。不符合上述原则的资料将拒绝进行签认，以此来规范施工方的施工行为，以保证工程资料的完整齐全。
附录A 建筑节能工程进场材料和设备的复验项目
A.0.1 建筑节能工程进场材料和设备的复验项目应符合表A.0.1的规定。
表A.0.1 建筑节能工程进场材料和设备的复验项目
章号
分项工程
复验项目
1
墙体节能工程
1 保温材料的导热系数、密度、抗压强度或压缩强度；
2 粘结材料的粘结强度；
3 增强网的力学性能、抗腐蚀性能

2
幕墙节能工程
1 保温材料：导热系数、密度
2 幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；
3 隔热型材：抗拉强度、抗剪强度
3
外窗构造：6mm透明+12mm空气+6透明
1 严寒、寒冷地区：气密性、传热系数和中空玻璃露点
2 夏热冬冷地区：气密性、传热系数，玻璃遮阳系数、可见光透射比、中空玻璃露点；
3 夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点
4传热系数4.000W/m^2.K，自身遮阳系数0.753
4
屋顶构造：种植屋面（由外到内）
夯实粘土(ρ= ) 600mm＋干铺无纺聚酯纤维布 2mm＋细石混凝土 40mm＋自粘聚合物改性沥青防水卷材 6mm＋水泥陶粒混凝土 20mm＋绝热挤塑聚苯乙烯板 30mm＋水泥砂浆 20mm＋钢筋混凝土 120mm＋石灰水泥砂浆（混合砂浆） 15mm
5
外墙构造：200厚烧结页岩多孔砖（由外到内）
水泥砂浆 15mm＋耐碱玻纤网布抗裂砂浆 5mm＋EVB保温砂浆 20mm＋烧结页岩多孔砖 200mm＋石灰水泥砂浆（混合砂浆） 15mm
6
配电与照明节能工程

设计建筑
参照建筑
全年供暖和空调总耗电量(kWh/㎡)
52.01
53.27
供冷耗电量(kWh/㎡)
50.54
51.04
供热耗电量(kWh/㎡)
1.47
2.24
耗冷量(kWh/㎡)
126.85
127.59
耗热量(kWh/㎡)
3.43
4.92

7
有效通风换气面积

楼层
房间编号
房间面积（m2）
立面面积（m2）
门窗编号
门窗面积（m2）
开启比例
门窗类型
开启面积/房间面积
开启立面比
结论
1
X014(最不利房间)
31.13
73.45
未编号
3.14
0.30
外窗
0.46
0.20
适宜
透光门-
4.95
1.00
外窗
未编号
3.13
0.30
外窗
未编号
2.64
0.30
外窗
透光门-
5.94
1.00
外窗
未编号
2.64
0.30
外窗

广西大通建设监理咨询管理有限公司
贵港上亿国际汽贸博览城工程
4月24日
工程建筑节能监理细则
第一章：建筑节能工程概况
1、工程名称：贵港上亿国际汽贸博览城工程
2、建设单位：贵港上亿置业有限公司
3、建设地点：贵港市金港大道往西环立交桥200米
4、所在气候分区：夏热冬暖南区
5、建筑层数：2-7#楼商铺，六栋，3层，建筑面积为13636㎡；9∽38#楼商铺，三十栋，2层，建筑面积为54259㎡；39#-43#楼商铺，五栋，三层，建筑面积为14246㎡；1#汽车主力店、酒店，17层，建筑面积为50384㎡（含架空层188㎡，地下室5983㎡）；8#汽车精品店，4层，建筑面积为41785㎡；合计174310㎡。
6、建筑材料：
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
蒸汽渗透系数u
备注
W/(m.K)
W/(㎡.K)
kg/m3
J/(kg.K)
g/(m.h.kPa)
水泥砂浆
1
0.930
11.370
1800.0
1050.0
0.0210
来源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.200
2500.0
920.0
0.0158
来源：《民用建筑热工设计规范（GB50176-93）》
绝热挤塑聚苯乙烯板
50
0.030
0.360
40.0
1488.0
0.0013

耐碱玻纤网布抗裂砂浆
58
0.930
11.306
1800.0
1050.0
0.0000

干铺无纺聚酯纤维布
60
0.340
8.130
1000.0
2510.0
0.1200

水泥陶粒混凝土
63
0.630
8.160
1300.0
1050.0
0.0390

自粘聚合物改性沥青防水卷材
65
0.270
6.730
1400.0
1680.0
0.0000

石灰水泥砂浆（混合砂浆）
66
0.870
10.750
1700.0
1050.0
0.0975

EVB保温砂浆
67
0.070
1.260
800.0
1050.0
0.0000

烧结页岩多孔砖
76
0.760
7.600
1100.0
1000.0
0.0000

细石混凝土
81
1.740
16.487
2300.0
934.0
0.0000

石灰砂浆
86
0.810
10.070
1600.0
1076.0
0.0080

水泥砂浆
89
0.930
11.370
1800.0
1062.0
0.0430

加气混凝土(ρ=500)
90
0.190
2.810
500.0
1050.0
0.0111

夯实粘土(ρ= )
91
1.160
12.990
.0
1010.0
0.0000

7、围护结构作法简要说明
7.1. 屋顶构造：种植屋面（由外到内）
夯实粘土(ρ= ) 600mm＋干铺无纺聚酯纤维布 2mm＋细石混凝土 40mm＋自粘聚合物改性沥青防水卷材 6mm＋水泥陶粒混凝土 20mm＋绝热挤塑聚苯乙烯板 30mm＋水泥砂浆 20mm＋钢筋混凝土 120mm＋石灰水泥砂浆（混合砂浆） 15mm

7.2. 外墙构造：200厚烧结页岩多孔砖（由外到内）
水泥砂浆 15mm＋耐碱玻纤网布抗裂砂浆 5mm＋EVB保温砂浆 20mm＋烧结页岩多孔砖 200mm＋石灰水泥砂浆（混合砂浆） 15mm

7.3. 外窗构造：6mm透明+12mm空气+6透明
传热系数4.000W/m^2.K，自身遮阳系数0.753
8、体形系数
外表面积
2122.34
建筑体积
8031.52
体形系数
0.26
9、窗墙比
9.1窗墙比
朝向
立面
窗面积(㎡)
墙面积(㎡)
窗墙比
南向
立面3
237.46
499.95
0.47
北向
立面4
237.46
499.95
0.47
东向
立面1
40.64
161.60
0.25
西向
立面2
37.34
161.60
0.23
平均
立面3
552.90
1323.10
0.42
9.2外窗表
朝向
编号
尺寸
楼层
数量
单个面积
（m2）
合计面积
（m2）
南向
237.46

0.95×3.30
1
4
3.14
12.54

1.00×3.30
1
9
3.30
29.71

1.00×3.30
1
9
3.30
29.69
C3429
3.40×2.90
2
2
9.86
19.72
C3529
3.50×2.90
2
9
10.15
91.35
透光门-
1.50×3.30
1
11
4.95
54.45
北向
237.46

0.95×3.30
1
4
3.13
12.54

1.00×3.30
1
9
3.30
29.71

1.00×3.30
1
9
3.30
29.69
C3429
3.40×2.90
2
2
9.86
19.72
C3529
3.50×2.90
2
9
10.15
91.35
透光门-
1.50×3.30
1
11
4.95
54.45
东向
40.64

1.30×3.30
1
4
4.29
17.16
C1029
1.00×2.90
2
4
2.90
11.60
透光门-
1.80×3.30
1
2
5.94
11.88
西向
37.34

1.30×3.30
1
2
4.29
8.58

0.80×3.30
1
2
2.64
5.28
C1029
1.00×2.90
2
4
2.90
11.60
透光门-
1.80×3.30
1
2
5.94
11.88
10、可见光透射比
朝向
立面
窗墙比
最不利窗编号
最不利透射比
透射比限值
南向
立面3
0.47
C3429
0.71
0.40
北向
立面4
0.47
C3429
0.71
0.40
东向
立面1
0.25
C1029
0.71
0.60
西向
立面2
0.23
C1029
0.71
0.60
标准依据
《公共建筑节能设计标准》(GB50189- )第3.2.4条
标准要求
当窗墙面积比小于0.40时，玻璃的可见光透射比不应当小于0.6;当窗墙面积比大于等于0.40时，玻璃的可见光透射比不应当小于0.4;
结论
满足
11、屋顶构造
11.1种植屋面
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
夯实粘土(ρ= )
600
1.160
12.990
1.00
0.517
6.719
干铺无纺聚酯纤维布
2
0.340
8.130
1.00
0.006
0.048
细石混凝土
40
1.740
16.487
1.00
0.023
0.379
自粘聚合物改性沥青防水卷材
6
0.270
6.730
1.00
0.022
0.150
水泥陶粒混凝土
20
0.630
8.160
1.00
0.032
0.259
绝热挤塑聚苯乙烯板
30
0.030
0.360
1.20
0.833
0.360
水泥砂浆
20
0.930
11.370
1.00
0.022
0.245
钢筋混凝土
120
1.740
17.200
1.00
0.069
1.186
石灰水泥砂浆（混合砂浆）
15
0.870
10.750
1.00
0.017
0.185
各层之和∑
853
－
－
－
1.541
9.530
外表面太阳辐射吸收系数
0.75[默认]
传热系数K=1/(0.16+∑R)
0.59
标准依据
《公共建筑节能设计标准》(GB50189- )第3.4.1条
标准要求
K<=0.9
结论
满足

12外墙构造
12.1外墙相关构造
12.1.1 200厚烧结页岩多孔砖
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
15
0.930
11.370
1.00
0.016
0.183
耐碱玻纤网布抗裂砂浆
5
0.930
11.306
1.00
0.005
0.061
EVB保温砂浆
20
0.070
1.260
1.30
0.220
0.360
烧结页岩多孔砖
200
0.760
7.600
1.00
0.263
2.000
石灰水泥砂浆（混合砂浆）
15
0.870
10.750
1.00
0.017
0.185
各层之和∑
255
－
－
－
0.522
2.790
外表面太阳辐射吸收系数
0.75
传热系数K=1/(0.16+∑R)
1.47

200厚钢筋混凝土
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
15
0.930
11.370
1.00
0.016
0.183
耐碱玻纤网布抗裂砂浆
5
0.930
11.306
1.00
0.005
0.061
EVB保温砂浆
20
0.070
1.260
1.30
0.220
0.360
钢筋混凝土
200
1.740
17.200
1.00
0.115
1.977
石灰水泥砂浆（混合砂浆）
15
0.870
10.750
1.00
0.017
0.185
各层之和∑
255
－
－
－
0.373
2.767
外表面太阳辐射吸收系数
0.89
传热系数K=1/(0.16+∑R)
1.88

12.1.2 120厚钢筋混凝土
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
15
0.930
11.370
1.00
0.016
0.183
钢筋混凝土
120
1.740
17.200
1.00
0.069
1.186
石灰水泥砂浆（混合砂浆）
15
0.870
10.750
1.00
0.017
0.185
各层之和∑
150
－
－
－
0.102
1.555
外表面太阳辐射吸收系数
0.75[默认]
传热系数K=1/(0.16+∑R)
3.81
12.2 外墙主断面传热系数的修正系数ψ

12.3 外墙平均热工特性
1.　南向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
200厚烧结页岩多孔砖
主墙体
262.49
1.000
1.47
2.79
0.75
考虑线性热桥后的K
1.47 * 1.00 = 1.47
2.　北向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
200厚烧结页岩多孔砖
主墙体
262.49
1.000
1.47
2.79
0.75
考虑线性热桥后的K
1.47 * 1.00 = 1.47
3.　东向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
200厚烧结页岩多孔砖
主墙体
120.96
1.000
1.47
2.79
0.75
考虑线性热桥后的K
1.47 * 1.00 = 1.47
4.　西向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
200厚烧结页岩多孔砖
主墙体
124.26
1.000
1.47
2.79
0.75
考虑线性热桥后的K
1.47 * 1.00 = 1.47
5.　总体
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
200厚烧结页岩多孔砖
主墙体
770.20
1.000
1.47
2.79
0.75
考虑线性热桥后的K
1.47 * 1.00 = 1.47
标准依据
《公共建筑节能设计标准》(GB50189- )第3.4.1条
标准要求
K<=1.5
结论
满足
13外窗热工
13 外窗构造
序号
构造名称
构造编号
传热系数
太阳得热系数
可见光透射比
备注
1
6mm透明+12mm空气+6透明
101
4.00
0.66
0.710

13.1 外遮阳类型
13.1.1 百叶遮阳

序号
编号
挑出
A (m)
百叶间距
D (m)
下垂
C (m)
1
百叶遮阳0
0.600
0.600
0.200

13.2 平均传热系数
1. 立面1(东向)：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
构造编号
传热系数
1

1
4
4.290
17.160
101
4.000
2
C1029
2
4
2.900
11.600
101
4.000
3
透光门-
1
2
5.940
11.880
101
4.000
朝向总面积(m2)
40.640
朝向平均传热系数
4.000
2. 立面2(西向)：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
构造编号
传热系数
1

1
2
4.290
8.580
101
4.000
2

1
2
2.640
5.280
101
4.000
3
C1029
2
4
2.900
11.600
101
4.000
4
透光门-
1
2
5.940
11.880
101
4.000
朝向总面积(m2)
37.340
朝向平均传热系数
4.000

3. 立面3(南向)：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
构造编号
传热系数
1

1
4
3.135
12.540
101
4.000
2

1
9
3.301
29.708
101
4.000
3

1
9
3.299
29.692
101
4.000
4
C3429
2
2
9.860
19.720
101
4.000
5
C3529
2
9
10.150
91.350
101
4.000
6
透光门-
1
11
4.950
54.450
101
4.000
朝向总面积(m2)
237.460
朝向平均传热系数
4.000

4. 立面4(北向)：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
构造编号
传热系数
1

1
4
3.135
12.540
101
4.000
2

1
9
3.301
29.708
101
4.000
3

1
9
3.299
29.692
101
4.000
4
C3429
2
2
9.860
19.720
101
4.000
5
C3529
2
9
10.150
91.350
101
4.000
6
透光门-
1
11
4.950
54.450
101
4.000
朝向总面积(m2)
237.460
朝向平均传热系数
4.000

13.3 综合太阳得热系数
1. 南向：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
构造编号
窗太阳得热系数
外遮阳编号
外遮阳系数
综合太阳得热系数
1

1
4
3.135
12.540
101
0.655
百叶遮阳0
0.652
0.427
2

1
9
3.301
29.708
101
0.655
百叶遮阳0
0.652
0.427
3

1
9
3.299
29.692
101
0.655
百叶遮阳0
0.652
0.427
4
C3429
2
2
9.860
19.720
101
0.655
百叶遮阳0
0.647
0.424
5
C3529
2
9
10.150
91.350
101
0.655
百叶遮阳0
0.647
0.424
6
透光门-
1
11
4.950
54.450
101
0.655
百叶遮阳0
0.652
0.427
朝向总面积(m2)
237.460
综合太阳得热系数
0.650
0.426
2. 北向：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
构造编号
窗太阳得热系数
外遮阳编号
外遮阳系数
综合太阳得热系数
1

1
4
3.135
12.540
101
0.655
百叶遮阳0
0.671
0.440
2

1
9
3.301
29.708
101
0.655
百叶遮阳0
0.671
0.440
3

1
9
3.299
29.692
101
0.655
百叶遮阳0
0.671
0.440
4
C3429
2
2
9.860
19.720
101
0.655
百叶遮阳0
0.666
0.436
5
C3529
2
9
10.150
91.350
101
0.655
百叶遮阳0
0.666
0.436
6
透光门-
1
11
4.950
54.450
101
0.655
百叶遮阳0
0.671
0.440
朝向总面积(m2)
237.460
综合太阳得热系数
0.669
0.438

3. 东向：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
构造编号
窗太阳得热系数
外遮阳编号
外遮阳系数
综合太阳得热系数
1

1
4
4.290
17.160
101
0.655
百叶遮阳0
0.624
0.409
2
C1029
2
4
2.900
11.600
101
0.655
百叶遮阳0
0.619
0.406
3
透光门-
1
2
5.940
11.880
101
0.655
百叶遮阳0
0.624
0.409
朝向总面积(m2)
40.640
综合太阳得热系数
0.623
0.408

4. 西向：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
构造编号
窗太阳得热系数
外遮阳编号
外遮阳系数
综合太阳得热系数
1

1
2
4.290
8.580
101
0.655
百叶遮阳0
0.605
0.396
2

1
2
2.640
5.280
101
0.655
百叶遮阳0
0.605
0.396
3
C1029
2
4
2.900
11.600
101
0.655
百叶遮阳0
0.600
0.393
4
透光门-
1
2
5.940
11.880
101
0.655
百叶遮阳0
0.605
0.396
朝向总面积(m2)
37.340
综合太阳得热系数
0.604
0.395

5. 平均综合太阳得热系数：

=0.428

朝向
面积（m2）
权重系数b
综合太阳得热系数
南向
237.460
1.00
0.426
北向
237.460
1.00
0.438
东向
40.640
1.00
0.408
西向
37.340
1.00
0.395
整个建筑综合太阳得热系数
0.428

13.4 总体热工性能
朝向
立面
面积
传热系数
综合太阳得热系数
窗墙比
标准要求
结论
南向
立面3
237.46
4.00
0.43
0.47
K≤4.00, SHGC≤0.44
满足
北向
立面4
237.46
4.00
0.44
0.47
K≤4.00, SHGC≤0.44
满足
东向
立面1
40.64
4.00
0.41
0.25
K(不要求), SHGC(不要求)
满足
西向
立面2
37.34
4.00
0.40
0.23
K(不要求), SHGC(不要求)
满足
综合平均

552.90
4.00
0.43
0.42

标准依据
《公共建筑节能设计标准》(GB50189- )第3.4.1条
标准要求
单一立面窗墙比大于或等于0.40时，外窗传热系数和综合太阳得热系数应满足表3.4.1-3的要求
结论
满足
注：本表所统计的外窗包含凸窗。
14 有效通风换气面积
楼层
房间编号
房间面积（m2）
立面面积（m2）
门窗编号
门窗面积（m2）
开启比例
门窗类型
开启面积/房间面积
开启立面比
结论
1
X014(最不利房间)
31.13
73.45
未编号
3.14
0.30
外窗
0.46
0.20
适宜
透光门-
4.95
1.00
外窗
未编号
3.13
0.30
外窗
未编号
2.64
0.30
外窗
透光门-
5.94
1.00
外窗
未编号
2.64
0.30
外窗

标准依据
《公共建筑节能设计标准》(GB50189- )第3.2.8条
标准要求
甲类建筑外窗有效通风换气面积不宜小于所在房间立面面积的10%
结论
满足
注：达标时只列出一项，不达标时列出全部不达标项

15 非中空窗面积比
朝向
非中空玻璃面积(㎡)
透光面积(㎡)
非中空面积比
南向
0.00
0.00
0.00
北向
0.00
0.00
0.00
东向
0.00
0.00
0.00
西向
0.00
0.00
0.00
16 外窗气密性
层数
1～9层
10层以上
最不利气密性等级
6级
－
外窗气密性措施

标准依据
《公共建筑节能设计标准》(GB50189- )第3.3.5条，分级与检测方法《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106- ）
《公共建筑节能设计标准》(GB50189- )第3.3.5条，分级与检测方法《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106- ）
标准要求
10层以下外窗气密性不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106- ）的6级
10层及以上外窗气密性不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106- ）的7级
结论
满足
－
17幕墙气密性
最不利气密性等级
－
幕墙气密性措施

标准依据
《公共建筑节能设计标准》(GB50189- )第3.3.6条，《建筑幕墙》（GB/T 21086- ）
标准要求
幕墙气密性不应低于《建筑幕墙》（GB/T 21086- ）的3级，即《建筑幕墙物理性能分级》(GB/T15225-94)的3级
结论
－
18综合权衡
18.1 计算条件

设计建筑
参照建筑
屋顶传热系数K [W/(m2·K)]
0.59(D:9.53)
0.80
外墙（包括非透明幕墙）传热系数K [W/(m2·K)]
1.47(D:2.79)
1.50
屋顶透明部分传热系数
K [W/(m2·K)]
－
－
屋顶透明部分太阳得热系数
－
－
底面接触室外的架空或外挑楼板传热系数K [W/(m2·K)]
－
－
外窗（包括透明幕墙）
朝向
窗墙比
传热
系数
太阳得热系数
窗墙比
传热
系数
太阳得热系数
东向
0.25
4.00
0.41
0.25
4.00
0.44
南向
0.47
4.00
0.43
0.47
2.70
0.35
西向
0.23
4.00
0.40
0.23
4.00
0.44
北向
0.47
4.00
0.44
0.47
2.70
0.40
室内参数和气象条件设置
按《公共建筑节能设计标准》附录B设置
备注：1. — 代表本工程无对应项; 2. ——代表参照建筑不要求，取值同设计建筑。

19房间类型
19.1 房间表
房间类型
空调温度
℃
供暖温度
℃
新风量
人员密度
照明功率
密度
电器设备
功率
办公-普通办公室
26
20
30(m^3/h.人)
10(m^2/人)
9(W/m^2)
15(W/m^2)
商场-一般商店
25
18
30(m^3/h.人)
8(m^2/人)
10(W/m^2)
13(W/m^2)
20 计算结果

设计建筑
参照建筑
全年供暖和空调总耗电量(kWh/㎡)
52.01
53.27
供冷耗电量(kWh/㎡)
50.54
51.04
供热耗电量(kWh/㎡)
1.47
2.24
耗冷量(kWh/㎡)
126.85
127.59
耗热量(kWh/㎡)
3.43
4.92
标准依据
《公共建筑节能设计标准》(GB50189- )第3.4.2条
标准要求
设计建筑的能耗不大于参照建筑的能耗
结论
满足
21 结论
序号
检查项
结论
1
可见光透射比
满足
2
屋顶构造
满足
3
外墙构造
满足
4
外窗热工
满足
5
有效通风换气面积
满足
6
外窗气密性
满足
7
幕墙气密性
满足
8
综合权衡
满足
结论
满足

第二章：监理依据
1、建设监理委托合同
2、建设工程施工承包合同
3、《建筑工程施工质量验收统一标准》 GB50300-
4、《建筑节能工程施工质量验收规范》 GB50411-
5、《屋面工程施工质量验收规范》 GB50207-
5、《夏热冬冷地区居住建筑节能设计标准》广西壮族自治区实施细则（DBJ15-50- ）
6、《 广西壮族自治区居住建筑节能设计标准》（DB45/221- ）
7、建设部《民用建筑节能管理规定》、《关于新建居住建筑严格执行节能标准的通知》（建科[ ]55号）
8. 《公共建筑节能设计标准》(GB50189- )
9. 《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106- ）
10. 《建筑幕墙》（GB/T 21086- ）

第三章：质量控制流程、要点及措施
第一节：外墙外保温监理细则
一、监理质量控制流程
材料质量控制 ——基层处理质量控制——护角质量控制——界面砂浆质量控制——墙面贴饼冲筋质量控制——保温隔热层质量控制——抗裂砂浆防护层质量控制
二 、施工过程监理质量控制要点
1、 基层处理：基层墙体表面应清理干净，无油渍浮尘，大于10mm的突起部分应全铲平。不同材料基体交接处表面的抹灰,应采用钢丝网进行搭接,加强网的搭接宽度不应小于100MM.
（1） 基层为砖墙时：必须将基层墙面上残余砂浆、污垢、灰尘清理干净，筑
