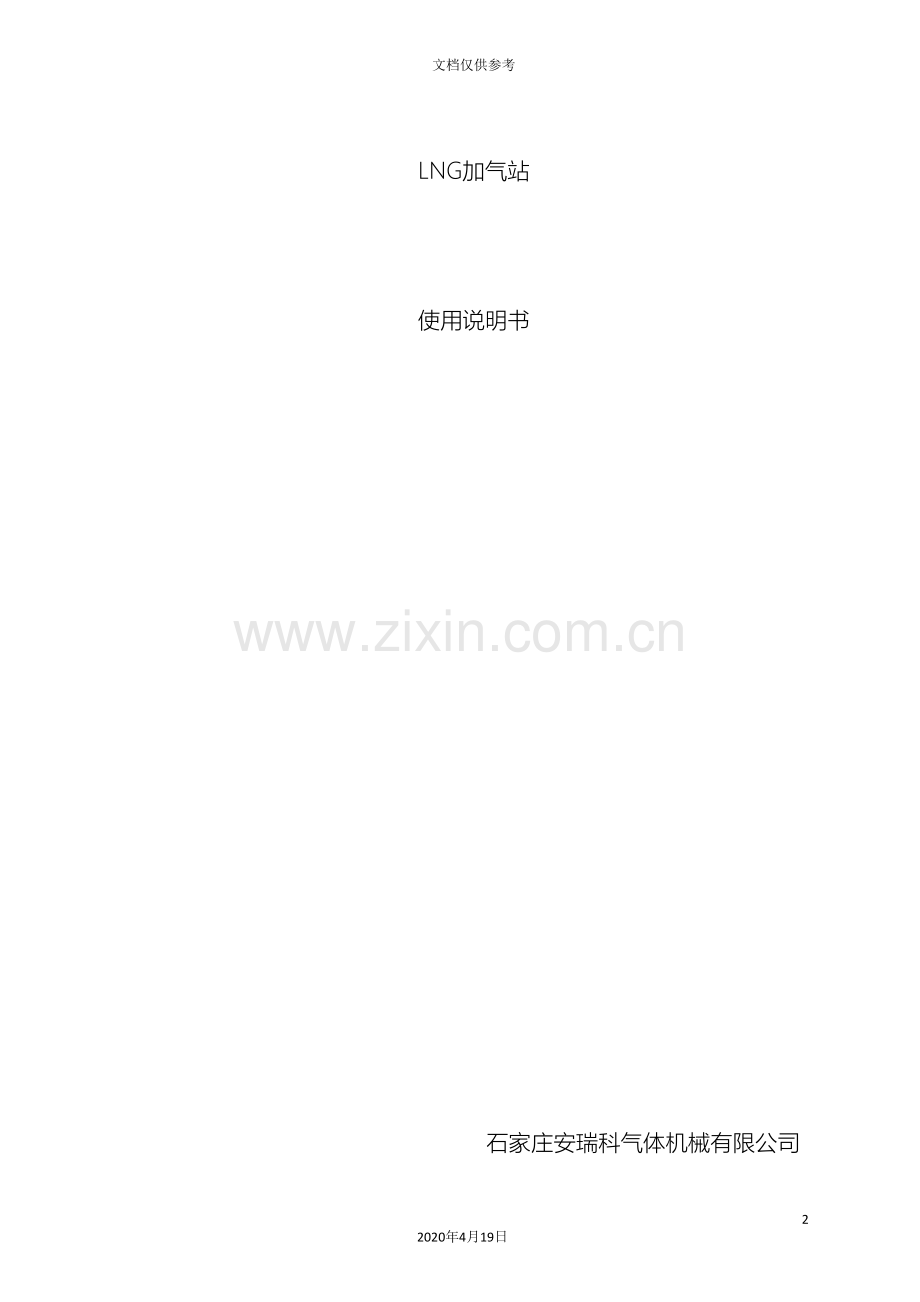

LNG加气站

使用说明书

石家庄安瑞科气体机械有限公司
1.前言
本手册用于使操作者熟悉由本公司提供的LN汽车加气站的性能、安全防护、操作步骤和维修、保养等，以达到个人熟练操作的目的。
请在阅读并完全理解此手册之后再进行操作。
1.1 允许使用介质：液化天然气（简称LNG）
设计温度：-196℃
工作压力：泵前≤1.2MPa, 泵后≤2.0MPa；
1.2 LNG 的物性参数:（某一种）
平均分子量: 17.3
主要成分: 甲烷 (CH4)～ 93.6 % ， 乙烷 (C2H6)～4.12 %
气化温度: -162.3℃ ( 常压 )
液相密度: ～426 kg/m3
气相密度: 0.772 kg/Nm3 (15.5 ℃)
气态/液态体积比: ～625：1(15.5 ℃)
燃点: 650 ℃
备注：由于各地方的LNG 不尽相同，因此物性参数必须以LNG 供应商的为准。
在本手册中使用下列缩写：
警告：能够引起个人伤害和死亡的条件描述
谨慎：能够引起零件破坏的条件描述
注意：对重要信息需要重复的声明
2. LNG加气站详述
LNG加气站的LNG加气设备是将压力≤1.2MPa、温度为-162.5℃～-82.3℃的LNG 经管路、低温泵、加注机等注入到汽车LNG储存瓶中的专用装置。其主要设备包括：LNG 储存系统、管路系统（含潜液泵）、加液机控制计量。技术参数如下：
a.储罐总容积60m3（也可根据客户需求订做）
b.储罐设计压力1.26MPa（也可根据客户需求订做）
c.设计温度-196℃
d.蒸发率≤ 0.2%
e.噪音≤55dB
f.无故障工作时间≥5000h
g.应用技术要求符合GB50156- 《汽车加油加气站设计与施工规范》标准要求
h.加气系统计量误差≤1.0%
i.真空管路的真空度要求≤5×10-3 Pa
j.主要功能具有:低温泄漏、爆燃、消防、生产保护等安全监控、报警系统和应急保护系统；
2.1 LNG 储罐
本系统使用的是立/卧式低温储罐，LNG 储罐是作为一种低温绝热压力容器，设计有双层（真
空）结构。内胆用来储存低温液态的LNG，夹层（两层容器之间的空间）被抽成高真空，共同形成良好的绝热系统。外壳和支撑系统的设计能够承受运输车辆在行驶时所产生的相关外力。
内容器气相管路上设有安全阀，在超压时起到保护储罐的作用。在超压情况下，安全阀打
开，其作用是放散由绝热层和支撑正常的漏热损失导致的压力上升、或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。
外壳在超压条件下的保护是经过爆破装置来实现的。如果内胆发生泄漏（导致夹层压力超
高），爆破装置将打开泄压。万一爆破装置发生泄漏将导致真空破坏，这时能够发现外壳出现“发汗”和结霜现象。当然，在与罐体连接的管道末端出现的结霜或凝水现象是正常的。
所有的管阀件都设置在储罐的一端。
2.2 LNG 液位计/表
液位计量系统采用差压式液位计。
在储罐的内容器的底部和顶部都设有引压管，液位高度的静压差在液位计读出，再根据设计的液位体积换算表，可比较精确的换算出储罐内剩余LNG的量。
2.3 LNG 增压器
增压器分为槽车增压器和储罐增压器，槽车增压器是用于卸车时提高槽车压力的；储罐增压器的作用是为了让罐内的液体达到作业要求而给储罐增压或升温。增压器安装位置比较灵活，能够装在储罐下面也能够装在撬体上，还能够装在地面上。
2.4 EAG 加热器
EAG 加热器安装在橇体，储罐下面或地面上，用以提高安全阀排放或手动排放出的低温气体的温度，经过管道阻火器后放散在大气中，避免低温的气体或液体对人员或设备造成伤害。
2.5 加液机
2.5.1 加液机控制系统功能
加液机控制系统主要任务是完成对车载气瓶的加液，在加液过程中完成对管路、流量计中的残存气体的排空和预冷控制；发出对低温泵的启停控制信号；完成对加气量和回气量的准确计量、显示、结算；完成对各种运行参数的采集、显示、控制，同时具有对加液量、计量方式等的设定及与站控系统的通讯等功能。
2.5.2 加液机的主要特点：
a.具有非定量加气和预置定量加气功能；
b.本安和防爆设计，安全可靠；
c.加气软管和气相软管均设有拉断保护装置，拉断现象出现时系统转入保护状态，无低温液体和气体流出；
d.采用独立的计量控制系统;
e.具有压力、温度补偿功能，计量精度经过相关部门认证；
f.加气压力、温度和流量、流速可远传至加气站控制系统，实行统一的管理；
g.非定量加气时以流速或压力参数控制自动停泵；
h.有掉电时数据保护、数据延长显示及重复显示功能，停电也可交班。
j.加注机预装ESD 急停控制按钮。
i 选用高亮度液晶显示屏，字体清晰醒目。
k.外壳设计美观大方。
l.采用自动控制低温阀门，304 不锈钢管；
2.6 低温泵
LNG 低温潜液泵是LNG部分的关键设备，既要求能够耐低温(-196℃)，又要求设备的可靠性高,因此该设备安装在泵池里。为了保证设备的使用寿命和生产安全，一般使用国外进口的低温潜液泵;该设备选用美国ACD 公司潜液泵- TC34，1x2x6-2VSL 全浸润型低温泵，其技术参数为：
介 质： LNG
设计流量： 9600-15000L/hr（液态）
进出口压差： 0.6-0.7 MPa（G）
设计扬程： 144-168 M
最大扬程： 250 M
设定转速： 5100 RPM
最大流量： 340 升/分钟
转速范围： 1500-6000 RPM
所需进口净正压头： 0.9 M
电机功率： 15 HP（11 KW）
电 源： 3 相，380V，50HZ
3. 安全
手册的此部分涉及必要的低温和高压设备防护。LNG 瓶操作过程中潜在危害主要来自其物理性质：
LNG 在环境大气压下具有极低的温度：-162℃；
具有很大的气液体积比，如果减压措施不当，将导致压力迅速升高。LNG 的气液体积比大致为：600：1；
天然气是窒息性气体；
天然气是易燃性气体；
3.1 安全防护
在有NG或LNG 的现场内工作时，需具有如下安全常识：
★使LNG和设备远离火焰或电火花；
★在LNG设备维修、充装、存储的地区不允许烟火进入；
★在有LNG的地区工作时需戴护目镜、脸罩、绝热手套；
★在拆卸储罐根部阀门等零件维修时需给LNG 储罐排空、卸压、置换。
★所有进入生产现场人员均应穿能防火和防静电的工作服及工作鞋；
★操作人员应培训上岗；
★安全阀的出口均应连接入安全外部排泄系统。
3.2 警告
★易燃液体的泄漏，容易导致火灾或爆炸
★运输过程严禁碰撞、严禁储罐有LNG、有压力;
★保护眼睛和暴露的皮肤;
★保持设备所在地区通风良好;
★在维修或保养设备时确保系统已泄压;
★远离易燃品或电火花;
★电气部分及仪表部分不能进水；
★所有电气设备都应符合危险区域防暴等级的要求；
★在有LNG 的区域内，不能使用明火或任何未经允许的电气及通讯设备，例如手机和无线电广播发射机。
4．接地系统
整套设备管道系统及电气系统应确保导电率，并确保接地，且接地电阻不大于4Ω，主要设备（如撬体）要直接和地面接触，应设置专用接地柱,操作时应确保电位的平均。因为电气系统要求有良好的接地系统，信号等传输才不至于受到干扰。
5. 工艺流程
5.1 低温储槽充装
5.1.1 潜液泵预冷
LNG 槽车来之前先进行泵体预冷：轻微开启一储罐的底部出液阀，将罐内部分LNG 缓慢流经泵池，打开泵池溢流口处的阀门至储罐。泵入口与溢流口温度均低于－85℃，且两者相差小于3℃，再延时15 分钟，则认为已达预冷状态。保持该状态，等液化天然气车到来后开始卸车。
预冷原则：预冷时储罐和管道温度要逐步降低，禁止急冷，防备温度骤降对设备和管件造成毁伤。
5.1.2 潜液泵卸液
潜液泵卸车方式是将LNG 液体经LNG 槽车卸液口进入潜液泵池，经潜液泵将LNG 增压后充入LNG 储罐。连接好管路后先将储罐的气相与槽车气相进行平衡，如果储罐压力过高，槽车不足以平衡，则能够将储罐的气相与槽车的液相相连通，将部分气体液化，以达到平衡的目的。当储罐与槽车的压力比较接近时可认为平衡已完成，此时关闭储罐与槽车相连通的阀门，打开给槽车增压的阀门，使槽车的压力略高于储罐，按卸车柱上的启动卸车开始卸车。注：卸车过程中最好一直对槽车进行增压，这样能够弥补槽车因液体流失而降低的压力，使卸车更加快速流畅。 该方式的优点是速度快，时间短，自动化程度高，无需对站内储罐泄压，不消耗LNG 液体；缺点是需要消耗电能。
5.1.3 自增压卸液
自增压卸车也需要先对储罐和槽车的压了进行平衡，步骤和泵卸车一样。当储罐和槽车的压力平衡完成后关闭平衡阀，打开槽车的增压阀给槽车增压，打开储罐的放散阀给储罐排压，当槽车压力高于储罐压力0.2MPa左右时打开自增压卸车阀，选择卸车柱上为自增压卸车按下卸车件进行车车。注：卸车过程必须持续给储罐增压，且为了保证槽车和储罐的压差需经常给储罐排压。该方式卸车的有点是无需要消耗电能，缺点是卸车速度慢，需排放。
5.2 储罐自增压
当储槽内的压力过低时，需让储罐增压，储罐自带增压功能。打开储罐增压液相阀及气相阀
门，低温LNG 经过增压器后，吸收热量汽化压力升高，增压气体回到储罐气相空间达到其增压的目的，完成后关闭上述工作内容的已打开的阀门。
5.3 储罐液体增温（压）
当低温液体的温度过低无法使用时，需要升高低温液体的温度。打开储罐的下出液口阀门，启动低温泵，LNG 经低温泵打出，经过增温加热器，液体温度升高后回到储罐内。监测储罐内的温度，到了适合的温度停机(一般为-135°C)。
5.4 储罐液体自降压
当储罐压力过高且液体温度还很低时，为减少排放可启用降压功能。打开储罐的上进液口阀门，启动低温泵，LNG 经低温泵打出，液体经过顶部喷淋实现对储罐自降压的功能。
5.5 加气循环测试（枪预冷）
经过汽车加气枪接通插枪口，打开储罐的下出液口、回液口阀门，加液机操作预冷，LNG 经低温泵打出，经液相流量计，回到低温储槽，测试整个系统的运行状况及加气枪的预冷。
5.6 回气充装方式
经过加气枪接通车载瓶液相口；经过回气枪接通车载瓶气相口，打开储罐的下出液口阀门，操作加气机加气，LNG 经低温泵打出，经液相流量计计量，汽车开始加气。车载瓶气相部分经过气相流量计计量，汽车实际加气量为两个流量计的差值（统一到相同计量单位），充装结束。
5.7 闷充方式
经过加气枪接通车载瓶液相口；打开储罐的下出液口阀门，启动低温泵，LNG 经低温泵打出，
经液相流量计计量，汽车开始加气。
6. 操作步骤：
6.1.置换
6.1.1.站内设备及连接管道投入运行前先使用液氮置换空气；当含氧量≤1%时，改用LNG 直接置换。
6.1.2.LNG 加液机出厂前已用液氮置换，投入运行前可直接使用LNG 置换。
6.1.3. 用皮囊取适量置换放散气体，远离放散点进行点火试验（选择上风口），燃烧火焰以黄焰为合格。
6.2.潜液泵预冷操作规程
6.2.1.管道流液轻微开启一储罐的底部出液阀，将罐内部分LNG 缓慢流经泵池，打开泵池溢流口处的阀门至储罐；
6.2.2.泵进口测温
（一）观察控制柜上的显示温度，如泵入口与溢流口温度均低于－85℃，且两者相差小于3℃，再延时15 分钟，则认为已达预冷状态；
（二）保持该状态，等液化天然气车到来后开始卸车。
6．3．LNG 卸车操作规程
6．3．1.作业程序
（一）液化天然气槽车进站后，引导监督其按指定卸车位停靠，接好接地线，垫好防溜木块；
（二）检查槽车罐与储罐压力及液位，确定卸车方案：当储罐压力高较高时（高于0.5Mpa），宜采用顶部进液；否则反之。如压力接近0.5Mpa，可用上部或下部进，也可同时进；
（三）查液化天然气液相、气相卸车软管完好状况；
（四）检查储罐区内储罐内压力，液位；
（五）按液化天然气充装流程检查卸车台至储罐的所有阀门开停位置是否正常；
（六）以上各点准确无误后，站内操作员检查槽车压力、温度、液位并记录；
（七）卸车区至罐区的操作由站内操作员进行，槽车至卸车台操作由槽车押运员进行。充装过程中，巡回检查所有工艺阀门、管线、仪表工况，作好记录工作，并注意避险；
（八）具体卸车操作：
（1）给槽车增压，将槽车压力增高至储罐压力加0.2MPa；
（2）确认槽车压力达规定后，关闭气液相连通阀，正确开启进液阀门；
（3）观察进液管，如结霜并有流液声，表示卸车正常；如接头等泄漏，立即停止卸车操作，排除险情；
（4）观察槽车及储罐的压力及液位变化情况，经过储罐的减压及槽车增压操作，保持压差在
0.2MPa 左右；
（5）待液化天然气卸完后，关闭液相管进口阀门及储罐进口切断阀前阀门，打开上部进液阀；
（6）给槽车降压，将槽车气相管接到卸车台气相管上，将槽车内气体送到储罐或外输管线，当槽车内压力降到0.3MPa 时，应停止操作。
（九）卸车完后，站内操作员关闭卸车台低温阀门、罐底阀门，检查监督押运员：
（1）关闭槽车内相关阀门；
（2）如管内留有残掖应安全排除，以防伤人；
（3）卸下软管，收好接地线及防溜木块。
（十）将储罐上部进液阀处于开启状态，使液相管内残留液体自然缓慢汽化后进入罐顶内；
（十一）双方签字并交接有关单据及必要的气质报告，槽车驶离站区。
6．3．2.注意事项
（一）槽车站内速度不超过5Km/hr；
（二）槽车罐充装压力（增压器压力）控制在0.6MPa±10%；
（三）储罐内压力严禁超限高于0.6 MPa；
（四）下列情况下不得卸车：
（1）站内有动火作业；
（2）雷雨天气；
（3）站内有漏气现象；
（4）站内其它不安全因素；
（5）槽车无安全保护设施不得进入站区（防火帽、接地链等）；
（6）卸车期间不得移动车辆、维护保养车辆；
（7）卸车期间必须有人职守巡查；
（8）防止漏液冻伤；
（9）有其它重大危险情况按应急方案处理。
6.4.LNG 加液机充液操作规程
6.4.1.运行前准备
（一）检查确认所有阀门开启状态；
（二）确认控制系统、报警系统等处于完好状态；
（三）各工艺设施及仪器仪表参数在正常范围内；
（四）氮气压力应不低于0.5MPa。
6.4.2.具体加气操作：
6.4. 2.1.将接地线与汽车连接。
6.4. 2.2.启动LNG 储罐增压器，将LNG 储罐压力升至0.6-0.7MPa。
6.4. 2.3.按加气机上预冷键进行预冷。
6.4. 2.4.预冷结束，将LNG 加气机上充装软管与钢瓶的充装接头连接，回气软管与钢瓶的气相口连接。按加气机上加气键进行加气。
6.4. 2.5.加气结束后，先拔下回气枪头，再卸加气枪。注意 ：卸下枪头后要用气枪吹扫加气枪，回气枪及枪座，防止堵塞。
6.4. 2.6.分别将加气枪，回气枪放回加气机相应位置，拆除接地线。
6.5.紧急情况下的停气操作
（一）站区内突然发生火灾、爆炸、管线破裂；
（二）设备、阀门、管线、法兰泄漏、破裂；
（三）防爆用电设施意外；
（四）紧急停气时，先切断紧急切断阀，关闭气源，再关其它相关阀门，开放空阀放散，然后汇报站长。
警告：如果汽化器最后一排翅片发生结霜现象或汽化器去充灌排的管路发生结霜现象，表明系统的流量已超出汽化器的汽化能力，应马上停泵，查找原因！
警告：如果泵发出异常的声音，显示在压力管路中形成了过高的压力，那么应立即停泵，
查找原因!
9．维修保养
当容器需要保养和修理时，应采取安全的措施，充入惰性气体直到在惰性气体中NG 的含量低于这种易燃气体含量的爆炸极限的50%。
9.1 检漏
能够用便携式甲烷探测器对瓶系统的天然气泄漏点进行检查（应遵照探测器制造商的说明书正确使用）。为确保瓶正常运行，应定期的进行系统检漏，如果发现漏点应立即进行维修。在一些特殊条件下用探测器难以准确判断泄漏点时，能够借助肥皂液检查漏点。
9.2 泄漏
任何泄漏，一经发现必须维修：
如果是管螺纹泄漏应拆开连接、清洁连接面、使用规定的密封胶再组装。
如果是管件泄漏应对其解体并严格检查，如果螺母和卡套外观没有损伤则可继续使用，重新安装管线并拧紧螺母，最后进行压力检漏。
如果在安全阀根部或回路发现漏点，必须在开始维修之前将罐内或管道内的压力放空至零，并完全吹除管道内的NG。
9.3 零件更换
此部分包括LNG 储罐和管路系统维护和保养的知识。在按以下程序进行操作前，应当首先查阅设备运转记录和零部件装配图，根据图纸确定其正确位置。
♦ 安全阀
LNG 储罐的内胆作为一种压力容器，其最大工作压力是根据相关规范进行设计和核定的，并经试验检测。在每个储罐的铭牌上都打有最高工作压力的数据。
安全阀的更换应按以下程序进行：
1) 打开放空阀，将瓶内压力泄尽；
2) 拆下安全阀；
谨慎：不得维修或重新调整安全阀。
3) 清理阀座内螺纹上的密封胶；
4) 安装新的安全阀。
5) 对储罐增压、检漏。
♦ 手动截止阀的组装
用于LNG 瓶的手动截止阀收缩和机械磨损。如果确认某个阀有问题，应按照以下程序进行检
修：
1) 打开放空阀，将管路或储罐内压力泄尽；
2) 如果维修放空阀，在解体前应将其加热；
3) 如果维修液体根部阀，应将储罐中的 LNG 和压力全部放空；
4) 拆下手柄固定螺钉、垫片、护帽；
5) 拧开阀帽，取出阀杆和阀杆密封；
6) 取出阀芯和衬套组件；
7) 清洗阀座；
8) 更换受损零件并按与解体相反的步骤装回。
♦ 储罐真空失效
一般，伴随着真空失效盛装有LNG 的储罐会出现瓶体“发汗”、结霜或瓶内压力急剧升高等现象。可是对于一个新储罐或者一个久置未用的储罐而言，由于其内胆温度较高，在充装液体时压力上升也较快，这种现象应属正常。
过度的压力上升能够作为判断储罐真空失效的依据之一。LNG 储罐的外壳装有一个爆破装置，当储罐真空失效时，爆破装置会爆裂。平时，爆破装置外套着一个塑料护帽。不要打开护帽。如果发现瓶真空失效，请联系厂家维修。
总之，真空失效是一个很少见的现象，一般瓶的真空能够保持若干年，在这期间瓶的真空是
（以很慢的速度）逐渐下降的。在固定式瓶上出现的所谓“软”真空能够经过压力的快速升高来判断。
10 装卸
10.1 起吊
所有设备都可能因粗暴搬运而受损。
谨慎：起吊中应保持设备的平稳，不要与其它物体进行碰撞，以免损坏设备。
10.2 移动
加气站撬体、储罐设计有专门的吊耳，由吊车吊到平板车上运送到确定好的地点，新的安装地点必须保证满足相关法律法规后才能够进行汽车加气的工作。
谨慎：加气站移动时应关好所有阀门，确保储罐内没有LNG。
11.异常情况处理
11.1.LNG 储罐压力过高
9.1.1.打开降压流程卸压，观察压力表，若压力不下降，证明压力表失灵，更换压力表。
9.1.2.充装时LNG 槽车增压太高，卸压至正常。
9.1.3.若压力频繁过高，可能是LNG 储罐保冷性能下降，报告调度中心，联系生产厂商处理。
11.2.LNG 储罐冒汗结霜
9.2.1.检查储罐的真空度是否遭到破坏。若储罐真空度遭到破坏，报告调度中心，联系生产厂商处理。
9.2.2.其它因素影响LNG 储罐的绝热性能，报告调度中心，根据具体情况处理。
11.3.安全阀起跳
9.3.1.LNG 储罐安全阀起跳，手动放空，加速卸压，分析超压原因。
9.3.2.管路系统安全阀频繁起跳，及时打开上下游阀门，平衡压力。
9.3.3.重新调校安全阀，关闭安全阀根部阀后拆下安全阀，送检验所进行校验。
9.3.4.校验合格后安装到原位置，打开安全阀根部阀，投入使用。
注意：放空的液体不允许往地下排水沟内排放。
11.4.法兰泄露
9.4.1. 使用防爆扳手紧固泄露的法兰。
9.4.2.适量紧固后仍泄露，则关闭该泄露法兰的上下游阀门，卸压至200Pa-500Pa，更换垫片，重新紧固后试压。
9.4.3.需要停气处理的，报告调度中心，按照与用户约定的停气时间，关闭储罐的供液截止阀，卸压至200Pa-500Pa，温度升至常温后，更换垫片，重新紧固后试压。
11.5 低温阀门泄露
9.5.1.低温阀门内漏，先用防爆扳手紧固。
9.5.1.1.若仍泄露，更换阀内聚四氟密封垫。
9.5.1.2.若仍泄露，更换阀门。
9.5.2.低温阀门外漏，先用F 扳手紧固。
9.5.2.1 若仍泄露，更换阀杆填料。
9.6.电磁阀泄露
9.6.1.电磁阀螺纹接口漏气，使用厂家提供密封胶封堵。
9.6.2.阀芯、阀体泄露，报告调度中心，联系生产厂商处理。
11.6 阀门冻住
9.7.1. 若阀门冻住，应使用清洁无油的温水或热氮气解冻后，方可操作。不得用锤或其它物件敲击。
12. 应急处理方案
12.1 应急处理人员的着装要求：
皮肤或眼睛接触到液化天然气会导致类似烧伤的冷灼伤，注意不要使其溅落或溢出。要对眼
睛、皮肤等易与液体接触的部位进行保护；要戴上防护镜或面套，建议戴上易于脱下的防护手套和长套袖，保护胳膊；要穿上无箍口长裤，裤管要盖住鞋子，以挡住溢出的液体。应急处理人员的衣服应为棉制，最好是没有口袋也没有卷起的部分。严禁穿戴可能引起静电的化纤衣物，脚部应穿没有铁钉的皮鞋。
12.2 处于火灾环境时：
此时，应及时关闭所有的储罐根部阀门。当阀门无法关闭或泄漏处无法堵塞时，切不可用水直接喷淋液体泄漏处，推荐使用干粉（最好是碳酸钾）灭火器。应急处理人员应经过对液化天然气引发的火灾使用干粉灭火器的训练。
13 设备巡检
13.1.每隔15 分钟巡视一次站区。巡视内容如下：常开、常闭阀门的状态，储罐外侧是否冒汗，工艺流程是否正确，放散阀是否起跳，阀门管线的异常结霜，温度、压力是否正常。
13.2.每隔1 小时记录一次站内运行数据。检查LNG 储罐的液位，记录到《LNG/L-CNG 站运行记录》；检查站内压力表、温度计、流量计读数，记录到《LNG/L-CNG 站运行记录》。
13.3.巡视过程中发现异常情况及泄露现象及时报告调度中心，并把异常情况及处理结果记录到《LNG 站运行记录》。
14 设备管理规范
14.1.严格执行设备巡检工作，及时发现事故隐患，及时处理；
14.2.定期做好以下工作：
(一)安全阀每年送检一次；
(二)压力表每半年送检一次；
(三)加气软管，回气软管每年检验一次；
(四)静电接地系统每半年检测一次；
(五)发电机、消防水泵每月试车一次；
(六)漏气报警系统每月试车一次；
(七)气站消防演习每季度进行一次。
14.3.对在线运行的所有仪器仪表建立档案，由专人负责管理；
14.4.对各重点设备建立管理档案；记录设备的运行、维修保养、事故故障、备品备件等情况。
15 LNG 加气站安全规范
15．1．LNG/L-CNG 加气站应在醒目的位置设置安全警示语、警示牌。
警示语内容包括：
（一）站内严禁烟火；
（二）站内严禁检修车辆、敲击铁器等易产生火花的作业；
（三）机动车辆加气时必须熄火；
（四）不准在加气现场使用手机。
15．2．LNG加气站每班应有专职（或兼职）安全生产管理人员进行安全检查，并填写检查记录。
安全检查主要包括：安全责任制落实情况，作业现场安全情况、设备设施运行情况。
安全检查中发现的问题和隐患应立即报告站长，加气站能解决的，应立即整改；加气站暂时无法解决的，要书面向主管上级报告，同时采取有效的防范措施。
15．3．加气站的从业人员必须穿戴防静电服装。
15．4．加气作业时应遵循以下规定：
（一）加气员必须具备消防知识，并应持证上岗操作；
（二）加气员在确认进站车辆内无明火和热物后方可引导车辆到指定位置；
（三）加气车辆定位后，加气员应检查发动机是否熄火、车钥匙是否拨下，手刹是否刹住；
（四）加气员经过检查后，将加气枪与车辆加气口连接，回气枪与车辆回气口连接，确认牢
靠。严禁加气软管及回气软管相互交叉和缠绕在其它设备上；
（五）加气员加气时要观察流量及容器的标尺，加气量最大不得超过容器容积的85%或规定
的红线；
（六）加气作业中，严禁将加气枪及回气枪交给顾客操作，禁止一人同时操作两把加气枪，
不得擅自离开正在加气的车辆；
（七）加气过程中发生气体严重泄露时，加气员应立即关闭车辆瓶阀，同时按下现场紧急关
闭按钮，把气体泄露量控制在最小范围内。
（八）遇到高强电闪、雷击频繁时，以及加气站内、站外发生突发事件时，应停止加气作
业；
15.5．卸气作业时，应遵循以下规定：
（一）LNG 罐车卸车场地应设卸车时用的防静电接地装置，并宜设置能检测跨接线及监视接地装置状态的静电接地仪；
（二）卸气点附近必须配备灭火器材；
（三）卸气过程中，驾驶员和接卸人员均不得离开现场，随时检查运行情况，发现异常应立即停止接卸；
（四）卸气过程中，禁止闲杂人员逗留围观；
（五）卸气完毕后，驾驶员应全面检查，确认状况正常后，方可发动车辆移开接卸现场；
（六）遇到雷雨天气、附近有明火、管道设备大量泄漏气、液压异常等情况，严禁进行卸气作业；
（七）非加气站的工作人员不得进行卸气工作。
15.6．因设备检修等情况必须动用明火时，要书面报告上级安全部门，经批准同意后方可动火。动火过程中，应停止加气作业，并采取可靠安全措施。
15.7．非加气站的人员严禁进入单独设置的气罐区。
15.8．加气站内加气车辆之间的间距应符合紧急疏散的条件。
15.9．加气站要按照国家安全生产监督管理局《危险化学品事故应急救援预案编制导则》（安监管危化字[ ]43 号）编制符合本站实际的生产安全事故应急救援预案，明确应急救援的指挥和协调机构，涉及的应急救援人员分工和职责划分，应急设备设施，紧急处理、人员疏散、抢险、医疗等急救措施方案，社会支持救助方案，应急救援组织的训练和演习等。
15.10．加气站的应急预案要每季度演练一次，并有演练记录和演练现场照片。
15.11．及时修订和完善应急预案，保证应急预案的有效性和可操作性。M
