单元一火电厂概述.pptx

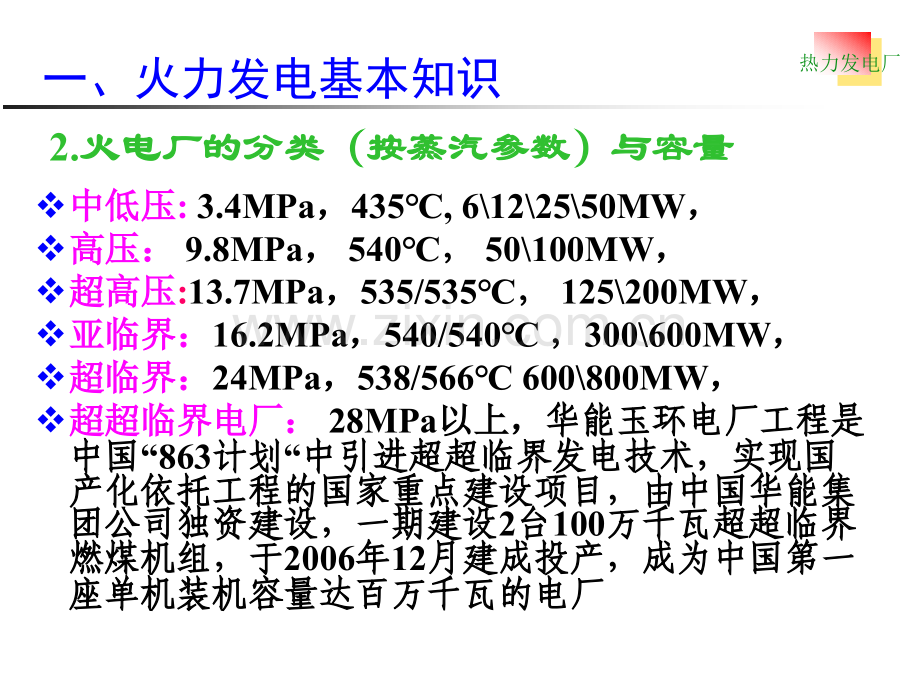

热力发电厂火力发电厂概念:就能量转换的形式而言，火力发电机组的作用是将燃料（煤、石油、天然气）的化学能经燃烧释放出热能，再进一步将热能转变为电能。火电厂外景（凝汽式电厂凝汽式电厂+热电厂热电厂）其发电方式有:汽轮机发电汽轮机发电、燃气轮机发电燃气轮机发电及内燃机发电内燃机发电三种。其中汽轮机发电所占比例最大，燃气轮机发电近年来有所发展，内燃机发电比例最小。（热力发电厂热力发电厂）火电厂(汽轮机)能量转换过程与三大主机作用如下：锅锅 炉炉：燃料化学能蒸汽热能 汽轮机：汽轮机：蒸汽热能机械能,外形图,结构图 发电机发电机：机械能电能火力发电厂原理和生产过程示意图和火电厂分类（按蒸汽参数）一、火力发电基本知识1、火电厂生产过程、火电厂生产过程热力发电厂2.火电厂的分类（按蒸汽参数）与容量火电厂的分类（按蒸汽参数）与容量v中低压中低压:3.4MPa，435,6122550MW，v高压：高压：9.8MPa，540，50100MW，v超高压超高压:13.7MPa，535/535，125200MW，v亚临界：亚临界：16.2MPa，540/540，300600MW，v超临界：超临界：24MPa，538/566 600800MW，v超超临界电厂：超超临界电厂：28MPa以上，以上，华能玉环电厂工程是华能玉环电厂工程是中国中国“863计划计划“中引进超超临界发电技术，实现国中引进超超临界发电技术，实现国产化依托工程的国家重点建设项目，由中国华能集产化依托工程的国家重点建设项目，由中国华能集团公司独资建设，一期建设团公司独资建设，一期建设2台台100万千瓦超超临界万千瓦超超临界燃煤机组，于燃煤机组，于2006年年12月建成投产，成为中国第一月建成投产，成为中国第一座单机装机容量达百万千瓦的电厂座单机装机容量达百万千瓦的电厂 一、火力发电基本知识热力发电厂3、火电厂的系统构成、火电厂的系统构成（1）汽水系统，由锅炉、汽轮机、凝汽器、水泵、加热器及其管路组成；（2）燃料、燃烧系统，包括：输煤系统、制粉系统、烟风系统和除灰除尘系统；（3）其它辅助热力系统（4）电气系统热力发电厂电厂汽水系统电厂汽水系统电厂基本汽水系统流程（朗肯循环）：给水锅炉过热蒸汽汽轮机凝汽器给水泵给水送入锅炉。锅炉汽轮机给水泵发电机凝汽器热力发电厂燃料、燃烧系统燃料、燃烧系统输煤及燃运系统：运输卸煤装置煤场碎煤机皮带原煤仓；制粉系统：原煤仓给煤机磨煤机粗粉分离器细粉分离器煤粉仓给粉机燃烧器炉膛；热力发电厂风烟系统与灰渣系统风烟系统与灰渣系统风烟系统：（风）吸风口冷风道送风机暖风器空预器热风道磨煤机 粗分器细分器排粉机燃烧器炉膛；（烟）炉膛屏过对流过热器省煤器空预器除尘器引风机烟囱大气。（图）灰渣系统：（炉渣）炉膛冷灰斗除渣装置冲灰沟灰渣泵输灰管灰场。（飞灰）除尘器集灰斗除灰装置运灰车灰加工厂。热力发电厂电气系统电气系统电厂集控室热力发电厂二、锅炉设备及组成作用：1、锅炉容量与蒸汽参数锅炉容量：每小产生的蒸汽量（t/h）蒸汽参数：锅炉出口过热蒸汽压力和温度 容量（t/h）蒸汽参数 汽机功率(MW)炉型 420 13.8Pa(540/540)125 煤粉炉 670 13.8Pa(540/540)200 煤粉炉 1025 16.8Pa(540/540)300 煤粉炉（引）2008 16.8Pa(540/540)600 煤粉炉 热力发电厂2、锅炉热效率与锅炉型号锅炉热效率：蒸汽在炉内吸热量占燃料发热量的百 分比。电站锅炉一般在90%以上。锅炉型号：如HG670/13.7540/5407HG-哈尔滨锅炉厂；DG-东锅；SG-上锅；WG-武锅；BG-北锅锅炉分类（按水循环方式）：自然循环炉，强制循环炉，复合循环炉等。热力发电厂3、锅炉设备的组成锅炉本体：燃烧器、炉膛、烟道、汽包、下降管、水冷壁、过热器、再热器、省煤器及空气预热器等组成；辅助设备：送引风机、给煤机、磨煤机、排粉机、除尘和脱硫设备、烟囟等。热力发电厂三、汽轮机设备及组成1、汽轮机本体：静止部分：汽缸、隔板、喷嘴、轴承和轴封等；转动部分：叶片、叶轮和轴等；配汽机构：主蒸汽导管、自动主汽门、调节阀等汽轮机的工作过程：蒸汽喷嘴冲动叶片转动2、调节保安油系统：调速器、油泵、油箱等3、凝汽及抽气设备：凝汽器、凝结水泵、抽气器、循环水泵和冷却塔等4、回热加热系统：高、低压加热器和除氧器等热力发电厂5、汽轮机分类与型号汽轮机分类（按热力过程）：凝汽式N、背压式B、调整抽汽式CC、中间再热式汽轮机。汽轮机的型号：如N200-130/535/535 N300-16.7/538/5386、汽轮发电机与励磁机转子：有良好导磁性能的合金钢制成，绕组外接直流励磁电源，产生磁场；氢（水）内冷定子：由铁芯、绕组和外壳等组成，铁芯由环形硅钢片叠压而成；水内冷励磁机：向发电机转子绕组提供直流励磁电源；热力发电厂四、发电厂热力系统1、锅炉汽水系统：主给水管给水操作台省煤器汽包下降管下联箱水冷壁汽包过热器锅炉主汽门（或集汽联箱）出口。2、主蒸汽系统及再热蒸汽系统：（主蒸汽）锅炉主汽门（或集汽联箱）主蒸汽管汽机自动主汽门之前；（再热蒸汽）汽机高压缸出口再热器冷段管再热器再热器热段管汽机中压缸进口。热力发电厂3、主凝结水系统 凝汽器凝结水泵轴封冷却器低加除氧器。4、除氧器系统：除氧器及其相连的所有管路和附件（安全门，水位计等）。5、主给水系统：除氧水箱下水管低压给水管给水泵高压给水管高加主给水管。6、回热抽汽系统和加热器疏水系统：汽机抽汽管路各回热加热器（高加、低加、除氧器）疏水管路疏水回收设备.示意图。（300MW图）热力发电厂7、抽空气系统（低压加热器、凝结水泵）凝汽器抽真空设备和系统。8、循环冷却水系统循环水进水管凝汽器循环水出水管（汽机车间范围内）9、排污利用系统 锅炉汽包连续排污管连续排污扩容器（汽）除氧器 下联箱定排污管 （水）定期排污扩容器 热力发电厂10、辅助蒸汽系统及补充水系统（1）辅助蒸汽联箱及其相连接的管路和设备（2）化学车间除盐水箱补水箱补水泵凝汽器（或除氧器或疏水箱）11、锅炉燃烧系统 燃运系统：制粉系统：风烟系统：灰渣系统：热力发电厂五、发电厂的主要经济指标1、汽轮发电机组的汽耗率d0：机组每发1KW.h的电所消耗的蒸汽量；200MW机组在3kg/kw.h左右。2、汽轮发电机组的热耗率q：机组每发1KW.h的电所消耗的蒸汽量；200MW机组在8400kJ/kw.h左右。3、发电厂总效率PL：电厂发出的电能与所消耗的燃料总能量；200MW机组在34%左右热力发电厂4、发电煤耗率：发电厂每发1KW.h的电所需的煤耗量；v 标准煤耗率：发电厂每发1KW.h的电所需的标准煤耗量；我国在300-420g标煤/(kw.h)；5、厂用电率：厂用电占总发电量的百分率，大约在5%-10%之内；6、供电标准煤耗率：扣除厂用电的标准煤耗率7、提高电厂热效率的措施：热力发电厂回热加热系统简图高加低加除氧炉机电给泵凝汽器凝泵热力发电厂热力发电厂火电厂外景图热力发电厂汽轮机发电热力发电厂燃气-蒸汽联合循环系统热力发电厂火力发电生产过程循环冷却水热力发电厂汽机外形图热力发电厂汽机结构图热力发电厂发电机主要部件热力发电厂火力发电厂生产原理示意图-朗肯循环装置图
