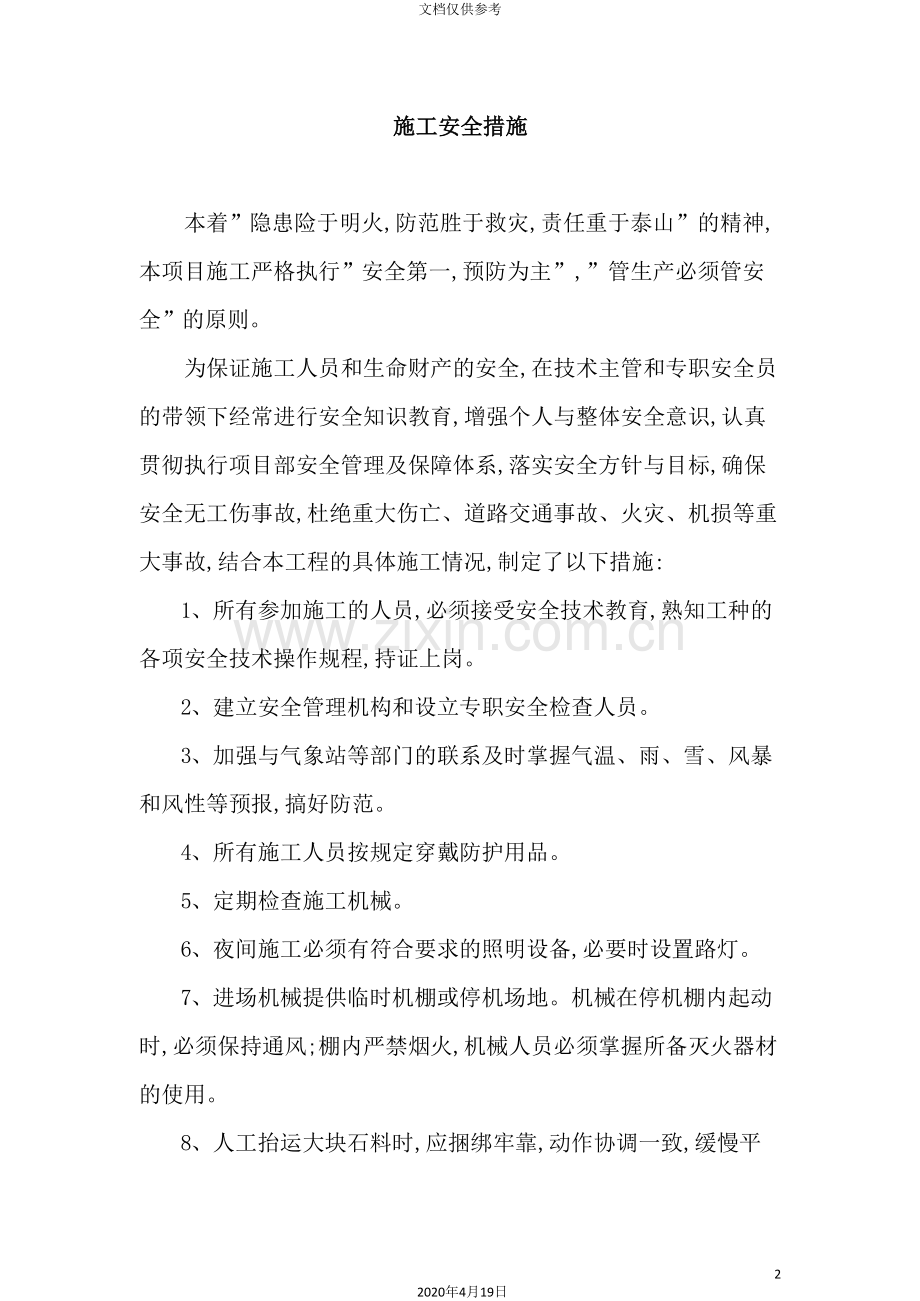

小区道路施工组织设计方案622020年4月19日文档仅供参考施工安全措施本着”隐患险于明火,防范胜于救灾,责任重于泰山”的精神,本项目施工严格执行”安全第一,预防为主”,”管生产必须管安全”的原则。为保证施工人员和生命财产的安全,在技术主管和专职安全员的带领下经常进行安全知识教育,增强个人与整体安全意识,认真贯彻执行项目部安全管理及保障体系,落实安全方针与目标,确保安全无工伤事故,杜绝重大伤亡、道路交通事故、火灾、机损等重大事故,结合本工程的具体施工情况,制定了以下措施:1、所有参加施工的人员,必须接受安全技术教育,熟知工种的各项安全技术操作规程,持证上岗。2、建立安全管理机构和设立专职安全检查人员。3、加强与气象站等部门的联系及时掌握气温、雨、雪、风暴和风性等预报,搞好防范。4、所有施工人员按规定穿戴防护用品。5、定期检查施工机械。6、夜间施工必须有符合要求的照明设备,必要时设置路灯。7、进场机械提供临时机棚或停机场地。机械在停机棚内起动时,必须保持通风;棚内严禁烟火,机械人员必须掌握所备灭火器材的使用。8、人工抬运大块石料时,应捆绑牢靠,动作协调一致,缓慢平放。 朝阳镇返乡农民工创业园道路建设工程施工组织设计方案荔波县百事泰煤建有限公司二0一四年四月二十六日目 录第一章 编制依据及工程概况一、编制依据二、工程概况1、文字说明2、等级和技术标准3、本合同主要工程数量表第二章 施工准备和施工安排计划一、施工平面图布置说明二、施工条件及工程特点三、施工管理人员、机械设备、材料进入场安排计划四、工程进度,资源计划,资金计划说明第三章 主要工程项目的施工方案、施工方法第一节 路基工程第二节 防护工程及排水工程第三节 路面工程第四章 主要分项工程施工工艺框图一、路基工程二、桥涵工程三、防护工程四、排水工程五、路面工程第五章 确保工程质量和工期措施一、确保工程施工质量措施二、确保工程工期的措施第六章 确保施工安全措施质量第七章 质量、安全保证体系第八章 文明施工、环境保护措施第一章 编制依据及工程概况一、编制依据荔波县朝阳镇返乡农民工创业园道路工程施工组织方案编制依据:1、本工程地理位置实际情况;2、业主提供的相关文件,施工设计图纸、说明文件;3、, 结合我单位在施工中多年经验积累,认真研究编制。二、工程概况1、文字说明朝阳镇返乡农民工创业园道路工程位于朝阳镇朝阳村。位于朝阳镇政府食堂后侧,设计总长度为1108.8米,路面为砼路面。道路宽度分别为:13米、11米、4米、3米,其中13米宽道路车行道8米,人行道每边2.5米(长度为44米);11米宽道路车行道6米,人行道每边2.5米(长度为667.8米);4米宽道路为人行步道4米(长度为54米);3米宽道路为人行步道3米(长度为343米),本工程内容不含路面混凝土、人行道工程及3米、4米人行步道。2、等级和技术标准1道路等级小区道路2路基宽度13米至6米不等3路面宽度13米至6米不等4路面类型混凝土路面3、本合同段主要工程数量表合同号:01序号号项目名称单位数量备注土石方工程1开挖方m3724092回填压实m319720二排水工程1污水管m26982雨水管m26983污水检查井个28雨水检查井个31雨水口个68路基工程1毛石底层M31400220cm填隙碎石底基层M3468345第二章 施工前准备和施工安排计划一、施工平面图布置说明为了便于对整个工程管理指挥,我项目部设立在朝阳镇朝阳村,包括试验室、施工管理人员宿舍、项目部办公室均设在一起,以便统一管理,施工工地上 设置2个排水水管施工队,二个路基路面施工队,一个预制 块件加工施工队,均驻扎在工地现场,以便看管工地材料和机械。二、施工条件及工程特点1、施工和生活用水本工程道路沿线水源充分,生活和施工可直接用附近自 来水。2、施工和生活用电本工程道路沿线供电系统完备,生产和生活可接用沿途 居民和厂房用电。3、通讯设备本工程段所有工地管理人员均配有手机,项目部办公室 装有有线电话().4、交通运输及施工便道本工程交通运输利用镇区原有道路系统,场地设置堆料场,修建有100米施工便道将施工材料运至场地。三、管理人员、施工人员、机械设备、材料进场我公司收到业主中标通知书后3天内作好人员、机器安 排,5天内全部进入工地,外购材料在柳州采购,地方材料均在荔波釆购。1、本合同段工程项目部管理人员合同号:01序号姓名本合同段职务联系电话上岗证编号1项目经理012项目副经理、技术负 责人023安全负责人034质检负责人045机械负责人056后勤内业负责人067施工员078安全员099安全员1010试验员1111安全员122、本合同段工程主要施工机械表合同号:01序 号机械名称规格型号数量备注1压路机2装栽机3挖掘机4挖掘机5挖掘机6空压机7砼搅拌机8砂浆拌合机9振动梁10平板振动器11振动棒12鄂式碎石机13砂机14钢模板15切纹机16发电机组17自御运输车辆18钢筋切割机_3、本合同段主要材料试验、测量、质检仪器设备表合同号:01序号仪器仪表名称规格型号单位数量备注1电子经伟仪DJD2-PGa2水平仪TOPCON台13砂浆试模国标加厚套34砼试摸国标加厚套25砂筛4 200套26碎石筛4)200套27台枰5kg台18计量箱0.21m2/箱箱109计算机及打印机HP套110数码相机OLMPuS台1四、工程进度、资源计划、资金计划说明1、根据业主要求,本合同段计划 7月25日前完成本合同段所有工程内容,其中施工中标进场 4月25日5日,用15天时间完成施工营地建设,施工机械、人员进场及施工放线, 5月6日一5月15日,完成路基开挖、回填工程。 5月8日一6月8日完成管沟基槽开挖。 5月10 日6月15日完成管道安装。 5月12日 6月17日完成管沟基槽回填,6月18日6月28日,完成路床碾压,6月 25日7月15日完成路基毛石垫层,7月2日7月20日检验复测等待验收。施工工期计划安排网络图EDBCAGH36天 .5.106.1536天 .5.126.175天 .7.207.2518天 .7.27.2031天 .5.86.815天 .5.65.1510天 .4.255.5F20天 .6.187.15注:1、图示日期控制在 4月25日 7月20日之间; 线路总工期86天,工期满足业主要求;2、工作代号:A施工前准备工作、放线 B路基开挖 C管沟基槽开挖 D管道安装 E管沟基槽回填 F路床碾压、毛石路基垫层、级配碎石垫层 G检验复测 H竣工收尾、提交验收 2、资源计划砂、石料均与石场老板签订预购协议和已交订金,所用水泥、钢筋等建筑材料将在荔波县城釆购,所有材料必须符合设计和规范要求。3、资金计划本工程业主提示为先自垫资修建,我项目部预先计划有 足够的营业流动资金,保证民工年活、釆购材料和施工车辆 油耗费,满足工程进度需要。第三章 主要工程项目、施工方案、施工方法及质量控制第一节 路基工程路基开挖本合同段的路基挖方工程主要是路基两侧雨污管沟及路床,我公司将投入挖掘机2台,装载机1 台,压路机1台,运输车10台。一、施工前准备1、施工测量(1)在开工之前现场恢复和固定路线,其内容包括中线及高程的复测,水准点的复查与增设,横断面的测量与绘制等。(2)对所有的测量进行记录并整理所有资料。每段测量完成后,测量记录本及成果资料提交监理工程师审查后签字认可,作为原始记录保存,竣工后为业主所有,应留有测量记录及其整理资料的副本。2、施工放样,在开工之前应进行施工放样,现场放出路基边缘、边沟的具体位置,标明其轮廓,提请监理工程师检查批准。3、雨季施工雨季施工要作好施工场地的排水,保持排水沟渠的畅通。低洼地段和高填深挖地段的土质路基、工程地质不良路段以及沿河路段路堤应尽可能避开雨季施工,除非经监理工程师批准。雨季修筑路堤,应做到随挖、随运、随铺、随压 实和整平,每层填土表面应筑成24%的施工横坡以利排水。雨前和收工前应将铺填的松土碾压密实,不致积水。路 基土石方工程施工期间,始终要保持场地良好排水状态,在 路基填挖前,要先修建好临时排水沟,以控制地表水,保证 路基不受冲刷损坏。临时排水设施应与永久性排水设施相结合,流水不得排入农田、耕地和污染自然水源,也不得引起 淤积或冲刷问题。二、开挖土方1、土石方开挖应按设计自上而下地进行,不得乱挖或 超挖。2、居民区内实施开挖,应采取有效措施,以保证居民施工人员的安全,并为附近居民的生活及交通提供有效的临时便道。3、当因气候条件使挖出的材料无法按照规范的要求 用于填筑路基和压实时,应停止开挖,直至气候条件变好。4、土方开挖地段,路基面以下30cm的压实度要求达到 93%。应在监理工程师指定的地址按JTJ05193.301重型击实法进行现场压实度检验,检查频率为每1000m2次。若不符合要求,应自费翻挖重新压实,或釆取其它措施进行处理。三、雨水沟、污水沟开挖1、开挖的位置,断面尺寸和沟底纵坡应符合设计图纸或监理工程师的要求。当其需要铺砌时,应按设计图纸或监理工程师的指示,增加开挖深度和宽度。2、位于曲线处的沟底纵坡,应与曲线前后的沟底相接,不允许曲线内侧积水或外溢。3、路堑与路堤边接处,应缓顺引向路堤两侧的自然沟或排水沟,勿使路基附近积水,不得侵蚀路堤。4、用爆破方法开挖石质排水、排污沟时,应用小孔、轻量炸药、超挖部分,要用小石块填密实,沟底凸出部分,应予凿平。四、非适用材料的处理1、路基排水、排污沟挖至断面完工后,如仍留有非适用材料,应按监理工程师要求的宽度和深度继续挖除,用批 准的材料回填,并压实到图纸或与其毗连路段相同规定的密实度。2、除非监理工程师另有许可,在暴露的挖方是适用材料和非适用材料相混杂的地方,应指导适用材料独立地挖出来,以供填方使用,且不得被非适用材料污染,已污染的材料应按弃方处理。五、弃方处理1、在有弃方路段开工前至少14天,应提出施工方案报 监理工程师批准。该方案包括挖方及弃方的数量、调运方案 及其堆入形式、坡脚加固处理,排水系统的布置以及有关的计划安排等。必要时,还应附有与当地政府就弃方方案达成的协议。2、当弃土堆的位置、堆放形式或施工方案等有更改时, 必须将更改方案报监理工程师批准。3、弃土堆应堆置整齐、美观、稳定,排水畅通,不得 对弃土堆周围的建筑物、排水及其它任何设施产生干扰或损坏。否则,因此引起的一切后果,由我单位自费处理。4、在弃方作业中,不论是运输或堆放,任何时候,皆不得对环境造成污染。否则,因此造成的后果,由我单位自费妥善处理。六、质量控制1、基本要求(1)路基挖方施工中,首先做好排水、排污以及临时的排水设施并应通至涵洞沟渠顺利排出。(2)挖方地段无树根、洞穴及非适用材料,边坡要平整稳定。(3)排水、排污沟线条直顺。曲线圆滑、沟底平整、 排水畅通。(4)弃土堆的位置符合要求,堆方边坡稳定,坡脚有防护,不流失,不污染和淤塞河渠,不对周围建筑物干扰或损坏。2、外观鉴定(1)路基面平整、密实、无明显碾压轮迹、无弹簧和翻浆现象,曲线圆滑,边线顺直。(2)边坡坡面平顺稳定。(3)边沟整齐,沟底无杂物、废土等淤堵现象。路基、回填一、填料要求只要符合设计规定适用材料或被监理工程师认可的适用材料,皆可用于填筑路堤。路槽底面以下30cm范围内不得用粒径大于12cm的材料填筑。如果将不适用材料用于填筑路堤,应掘起、消除,其费用由我单位负责。(1)透水性不良的土填筑路堤时,碾压含水量与最佳含水量之差宜控制在不超过2%的范围内。(2)高于或低于最佳含水量4%的填料,应该在借土场或填方路段的路边进行晾晒或洒水处理,直至填料含水量与最佳含水量之差不超过4%时,方能进行铺设碾压。二、一般规定1、将填方地段清理场地后的地面,地面横坡不陡于1: 10时即可直接填筑路堤,在稳定的斜坡上横坡在1:101:5 时应将表上翻松,再进行填筑。2、对原地面清基后表层土的压实要求。(1)路槽底面以下填筑高度小于0.8m地段,将清除表土后的地面翻挖50cm整理碾压,其压实度应达到93%。(2)路槽底面以下填筑高度为0.8m1.5m的地段路基基底表面20cm范围其实度应不于90%。(3)路槽底面以下填筑高度大于1.5cm地段,路基基底层20cm其压实度不小于90%,路堤基底未经监理工程师验收前,不得进行填料铺设。下一层填土经监理工程师检验合格后,才能进行上一层填土的施工。3、填方材料应分层平行摊铺。每层松铺厚度:土方: 30cm;石方:50cm。每层填料的铺设宽度,应适当超过每层路堤的设计宽度,以保证完工后的路堤边缘有足够的压实度。在路面施工前应对路堤进行修整,路堤竣工线以外的所有填料应予清除。4、路堤位于水田、池塘或泥沼地时,应釆取抽水或开挖排水沟,或者两者同时釆用,以疏干积水,将淤泥及腐植根茎挖除至设计要求或监理工程师满意的程度后才能进行路堤填筑。5、路堤基底低于地表水水位的地方,路堤的基底应用图纸要求的透水材料填筑。6、在道路填方施工期间应在现场提供足够的、合格的 压实设备。施工期间,压实设备应保持良好的压实功能。7、每层填筑均须监理工程师检验,合格后才能进行上一层的填筑作业。8、连接结构物的路堤工程,其施工方法应不能危害结构物的安全与稳定。三、压实1、压实设备的釆用应根据各种设备性能和压实试验确定,并应由监理工程师批准。监理工程师认为设备或组合不能满足压实需要要求更换时,我单位应无条件予以更换和调整。2、应釆用有效的摊铺设备,使每层在碾压之前都能获得均匀一致的厚度。每层压实时,要不断地整平,以保证均匀一致的平整度。3、只有当填料的含水量在压实试验界限范围之内,压实工作才能进行。4、填料摊铺时应作为24%的横坡,碾压时前后两次轮迹须重叠2030cm。5、路堤铺筑至结构物附近,或铺筑到无法釆用压路机压实的地方,应使用机夯锤或其它有效夯具予以夯实。6、路基填料摊铺后,应尽快压实,如果路堤的填方材料不能达到规定要求的压实度,我单位应以任何一种必要的措施,如翻松及加水或晾晒来调整材料的含水量,重新压实到规定的压实要求。路槽底面以下080cm的深度93%, 80cm以下90%。四、试验1、在路堤填筑前,填方材料应作常规的试验项目,作为指导施工的依据。2、填方材料的现场压实试验。(1)用于道路填方的各种填料,应在使用前一个月按监理工程师指示修筑试验路进行现场压实试验。试验路长度至少50m,试验结果报请监理工程师批准。(2)现场压实试验进行到能有效地使该种填料达到规定的压实度止。试验时应记录压实设备类型、最佳组合方式、碾压遍数及碾压速度、工序、每层材料的松铺厚度、材料的含水量等,试验结果经监理工程师批准后,即可作该种填实施工时使用的依据。试验结束后,如压实度达到要求,该场地可作为路基的一部分,否则,我单位应将其恢复原状。(3)用于填方(包括回填)的每种类型的材料,都应进行现场压实试验,如果压实度达不到要求,监理工程师要命令停工或做进一步的现场压实试验。在施工中如果材料有变化,也应及时进行现场实验,并报监理工程师批准。3、施工中每层填土的的控制试验(1)路基面顶层30cm以内现场干容重取样试验,每 1000立方米取样一次。(2)路基面30cm以下各层现场干容重取样试验,每 立方米取样一次。(3)路堤基底压实的现场干容重取样试验,每4000立方米取样一次。(4)以上试验均按JTJ05193.301重型击实试验法和附录的方法测定标准值,以灌砂法测定现场压实度。五、质量控制1、基本要求(1)路基表面应整型压实,达到规定要求,排水良好(2)所有地段的路堤边坡应修整拍实。(3)取土坑边线整齐,边坡稳定,无显著凹凸不平。(4)弃土堆的位置符合要求。堆方边坡稳定,坡脚有防护、不流失、不污染,不对周围建筑物干扰或损坏。2、外观鉴定(1)路基表面平整。边线直顺,曲线圆滑。(2)表面无明显碾压轮迹,无软弱和翻浆。(3)取土场、弃土堆、护坡道的位置适当、整齐、美观、防止水土流失,不淤塞河道。第二节 防护工程及排水工程本工程全部均为新建工程,主要有雨污管沟铺设,路肩墙,检查井、雨水井砌筑。一、挖基1、其槽的开挖及处理(1)所有排水沟构造物基槽的开挖、支撑、排水及回填应国家规范规定的各项要求。(2)所有基槽的开挖,应按图纸所示的方向和坡度准确进行,如果图纸未予规定,则基槽开挖的宽度不应超出基础外缘30cm。(3)挖成的基槽,凡有扰动或毁坏的地方,应按监理工程师的要求追加开挖深度,并用经监理工程师批准的适用材料回填到设计标髙。(4)基槽底面上应留有一层适当厚度的土层,以便压实到设计标高,开挖的基槽底面均应夯实到图纸或监理工程师要求的密实度。(5)基槽开挖后,若基底地质、水文等与原设计有不良变化时,我公司均根据实际钻探(或挖深)及土壤试验资料提出地基处理的方案及加固措施,经监理工程师批准同意后进行基地处理。工程材料1、石料(1)石料应取自经监理工程师批准的合格料场,但所选料场的岩石性质和开釆方法应经监理工程师和有关部门 书面批准。(2)工程中拟釆用的各种石料,我单位应在开工前至少28天,将其样品和经合格试验室所作的各种石料抗压强 度的试验结果提交监理工程师批准。未经批准的石料不得使用。(3)石料标号必须符合图纸规定,应釆用石质坚固、 结构密实、色泽均匀、不易风化,无裂纹的硬质石料。石料标号为20X20X20厘米含水饱和立方体试件的极限抗压强度,单位为Mpa。当由于岩石的特性不能作出20cm立方体标准试件,而作出非标准的较小立方体试件时,应以表501 一 1所列系数予以修正。石料标号换算系数表表 501-1试件尺寸20X20X2015X15X157.07X7.07X7.07换算系列1.00.90.7试件尺寸10X10X105X5X5换算系数0.80.6(4)石料不得带有妨碍砂浆正常粘结的泥土、油溃或其它有害物质。(5)片石:中部厚度应不小于15cm,卵形和薄片状者不得使用,用作镶面的片石,应选择表面较平整,尺寸较大者,并应加以修整。片石强度不应小于25Mpa。(6)块石:其形状应大致方正,上下面大致平行,厚度不小于20cm,宽度约为厚度1.01.51,长度约为厚度的 1.53.0倍,石料的尖锐边角应凿去用作镶面的块石,必须要有一个平整面,并应由外露四周向内修凿至少7cm长的凹 槽,表面凿出的凹槽深度不大于2cn,角隅石或其它特殊的镶面石,应根据需要修凿成所需的形态和尺寸。块石标号不应小于25Mpa。2、砂砾砂烁材料应洁净,不含有害杂质,其粒径应不大于5cm, 含泥量不超过5%,含砂量不宜超过40%。3、砂浆(1)砂浆所用的水泥,砂和水应符合图纸和国家规范要求,砂应釆用中粗砂。当用于砌筑片石时,砂的最大粒径不大于5mm,用于砌筑块石时,最大粒径不大于2.5mm。(2)砂浆的配合比应经过试验,使其抗压强度达到相应标号的要求。当变更砂浆的组成材料时,其配合比应重新经过试验确定。(3)砂浆标号应符合设计规定。砂浆标号为7.077.07 7.07cm3试件标准养护28天的抗压强度。(4)砂浆抗压强度的试验符合设计规定。要求按不同的标号,不同的配合比,每工作班制取一组试件作抗压试验。当砂浆强度不能满足要求时,应重新调整配合比,直至强度符合监理工程师的要求;并应将已用不符合强度要求的砂浆砌筑的砌体拆毁重砌。直至监理工程师认为满意为止。由此引起的一切费用由我单位承担。(5)除非经监理工程师同意并按要求而采用人工拌和,砂浆均应釆用机械拌和,机械拌和的时间不应少于3分钟。(6)经拌和的砂浆应具有良好的和易性,粘稠度以标准圆锥体坍落度表示。用于石砌体的宜为5-7cm。气温较高时,经监理工程师批准可适当增大。砂浆应随拌随用,一般应在 3小时内使用完毕;气温超过30C时,应在2小时内使用完毕。在运输或贮存中发生离析、泌水的砂浆,砌筑前应重新拌和,已凝结的砂浆不得重新使用。(7)我单位应将工程中所用的不同标号砂浆配合比以及试验结果,提前14天报监理工程师批准。一切试验费用 由我单位负担。4、小石子混凝土(1)小石子混凝土的粗集料可用碎石或砾石,粒径一 般不宜大于2cm。(2)小石子混凝土的标号应按图纸规定,配合时的混合料、配合比、水灰比等必须按照图纸规定和监理工程师指定要求。(3)所拌的小石子混凝土应具适当的和易性和保水性, 其坍落度为5-10cm。(4)小石子混凝土拌和后,应在45分钟内使用完,未用完的混凝土应予废弃。施工工序1、复测定位(1)在工程开始前7天对工程所处位置的原地面进行复测,以核实图纸上的形状、尺寸和基础标高是否符合实际,复测结果应作详细记录,经监理工程师批准后方可施工。(2)工程区域内的所有树根、有机物及废料要求 予以清除,并按设计标调用及坡度修整地面,按图纸尺寸及 形状放样并挂线施工。2、基础(1)基坑的开挖和回填应符合设计的要求。(2)基础应按图纸要求设置在压实地基上。如地基软 弱,承载力不够,则应按图纸或监理工程师的要求加以处理。 基底压实或处理完毕,经监理工程师批准后,方可进行防护 工程施工。(3)当砌体受到冲刷时,其基础埋置深度应符合设计要求,设计未指明时应至少在冲刷线下0.5m或监理工程师要求的深度。3、地面排水与防水基坑开挖前应做好地面排水。土质基坑在开挖中和开挖后,如有受水泡的可能时,应有临时排水设计,不得使坑内积水。否则受积水浸泡的基底土壤应全部清除重新压实到基底面,其费用由我单位自理。4、砌体施工(1)石料在使用前必须浇水湿润,表面如有泥土、水锈应清洁干净。(2)除非经监理工程师同意或另有规定外,不允许在连续五天昼夜平均气温低于+5C材料受冻的情况下进行浆砌砌体施工。5、砂砾垫层(1)干砌砌体为了找平和防止砌体后的土体被水淘空 引起砌体倒坍,在砌体铺筑前应先铺一层厚度为10-20厘米 砂砾垫层。铺设砂砾垫层前,应将地表拍打平整密实。砂砾 垫层铺设平整,厚度均勻,密实度要大于90%并符合图纸和监理工程师的要求。(2)其它防护工程,根据具体情况由监理工程师决定 是否或如何设置砂砾垫层。应按照监理工程师的要求办理。6、勾缝(1)砌体外露面一般应勾缝,并应釆用监理工程师认可的勾缝工具进行勾缝。不论是凸缝、凹缝还是平缝,浆砌勾缝应嵌入砌缝内约2cm深,干砌片石勾缝应嵌入砌缝2cm 以上。(2)勾缝砂浆标号不应低于砌体砂浆标号。附非图纸规定或监理工程师另有指示外,勾缝砂浆的标号应比砌体砂浆高一组。(3)当勾缝工作完成和砂浆初凝后,砌体表面应刷洗干净,用浸湿的草帘,草袋等覆盖,并至少养生7天,在养生期间应经济洒水,使砌体保持湿润,并应避免碰撞或震动。7、泄水孔和过滤层(1)各种石料的浆砌护面墙、护坡和挡土墙应按图纸和监理工程师的要求设置泄水孔。泄水孔的后面应设置反滤层。泄水孔进水口的底应铺设30厘米的厚的粘土层并夯实,以防水分往下渗透造成危害。(2)当浆砌墙体背后填料为粘土且渗水量大时,应在 填料与墙背之间设置厚度不小于30cm的连续的砂砾排水垫 层,以疏干墙后填料,防止墙背受静水压力。泄水量大时, 还应在排水层底部加设纵向渗沟以配合排水层把水排泄到墙外。排水层的底部应釆用3050cm厚的不透水材料封闭,以防止水流下渗。四、挡土墙、路肩墙1、挡土墙施工前,应做好场地排水。墙前水沟应及时砌筑。2、墙后填料,应及时填筑,浆砌挡土墙应在砌体砂浆强度达到70%以上时,逐层回填夯压密实,并按设计有关规定,挡土墙的基槽应及时回填,并作成外倾斜坡。3、挡土墙应分段砌筑,一般每隔10-15m或在基础地质 变化处,设置伸缩缝或沉降缝。4、经监理工程师批准,在片石砌体或块石砌体中能够釆用小石子混凝土砌筑。五、浆砌片、块石挡土墙浆砌片、块石挡土封墙及混凝土挡土墙除应符合本章 501.03条外,还应符合下列要求:1、浆砌块石挡土墙(1)石块应平砌,根据墙高进行分层配料,每层石料高度大致齐平,外圈定位行列和镶面石,应丁顺相间或二顺一丁排列,砌缝宽度不超过3cm,上下层竖缝错开距离不得小于8cm,不得在丁石的上下方布设竖缝。(2)砌体里层平缝宽度不应大于3cm,竖缝宽度不应大于4cm。用小石子混凝土砲筑时,不应大于5cm。2、浆砌片石挡土墙(1)外圈定位行列和转石,应选择形状较方正,尺寸相近的片石,并长短相间地与里层砌块交接。(2)较大的砌块应使用于下层,安砌时应选取形状及尺寸较为合适的砌块,尖税突出部分应敲除,坚缝较宽时,应地砂浆中塞以小石块,不得在石砌下面用高于砂浆砌缝的小石片支垫。(3)砌缝宽度一般不应大于4cm,用小石子混凝土砌筑时,可为3-7cm。六、质量控制浆砌砌体和混凝土挡土墙实测项目(1)实测项目见表项目检查项目规定值或允许偏差检查方法和频率1砂浆或混凝 土强度 (Mpa)在合格标准内按JTJ07198附录D和F检查2平面位置浆砌挡墙50每20m用经纬仪检查3处(mm)砼挡土墙303顶面髙度浆砌挡墙士 20每20m用尺量2个断面(mm)砼挡土墙104断面尺寸(mm)不小于设计每20m用尺量2个断面5底面高程(mm )50每20m用水准仪检查1处6表面平整度 (mm)块石20每20m用2m尺检查3处片石30混凝土10(2)外观鉴定a、墙直、弯顺、砌筑面平整美观。b、砌体不得有空洞,应坚实牢固、缝隙砂浆饱满,勾 缝平顺无脱落现象。c、沉降缝整齐、紧直、上下贯通。d、泄水孔坡向度向外,无堵塞现象。e、混凝土表面的蜂窝麻面不得超过该面面积的0.5%, 深度不得超过10mm。排水工程一、实施范围本章工作内容包括雨水管沟、污水管沟、雨水检查井、污水检查井、雨水口。二、施工方法及主要注意事项1、施工时请选择好预制场地已免阻碍交通。2、工程材料说明(1)钢筋混凝土涵洞盖板和沟盖板的水泥标号采用525 硅酸盐水泥,砌筑部分用425水泥;(2)涵洞和综合沟、涵水沟、排污沟、沟壁均釆用7.5号 砂浆砌块石。其石料标号不低于30号,并按城市道路施工技术规范规定选用各种不同石料;(3)盖板涵盖板和沟盖板预制混凝土标号为C25,钢筋为1级钢筋,涵台和沟壁用7.5号砂浆砌块片石,基础及洞口等用7.5号砂浆砌块片石;3、钢筋混凝土盖板和沟盖板与涵台、沟壁达到铰结作用,台面做成椅背形与盖板齐;4、预制件必须达到设计强度的75%后方允许脱膜、堆放和运输,堆放时盖板端部用支搁,不能上下倒置。5、墙背填土必须待构造物全部设计强度达到70%后进行,并在两台背同时分层夯实。6、涵洞在沿涵长方向每隔4一6米设一道沉降缝,沟壁每隔1520米设沉降缝。缝宽2cm,内填沥青麻絮。三、施工要求1、垫层与基座的施工方兴应符合图纸及监理工程师的 指示。2、现浇混凝土涵洞的台帽、台身、一字墙如为整体式, 台身沟壁或基座或承台能够连续浇筑,也可不连续浇筑。3、涵台洞壁或盖板,可按图纸设置的沉降缝处分段浇筑。4、图纸有要求将钢筋混凝土盖板用锚栓与涵台锚固在 一起时,应按图纸规定用的砂浆或监理工程师批准的其它方法固定错栓。5、安装预制混凝土盖板,应注意下列事项:a、涵台沟壁强度应达到设计强度的70%以上。b、安装后。盖板的吊装孔,应用砂浆或监理工程师批准的其它材料填塞。c、盖板安装前,就检查成品及边墙尺寸。6、台背墙身填土必须在支撑梁(或涵底砌铺)及盖板安装且砂浆强度达到70%以后,方可进行;填土时,应两边同时对称填筑,盖板上填时,第一层的最小摊铺及碾压厚度分别不得小于30cm和20cm,并防止剧烈的冲击。四、变形缝1、就形缝宽度一般宜为2-3cm,设置道数按图纸或监理 工程师的指示,缝隙应釆用监理工程师批准的加氟化纳等防 腐掺料的沥青过的麻絮或纤维板等填塞严密,并用纤维掺料 的浙青嵌缝膏或其它填缝材料封缝。2、变形缝处应加铺抗拉强度较髙的卷材,如沥青玻璃 纤维布和油毡等。加铺的层数及宽度,如图所示,具体施工 方法应经监理工程师批准。五、防水层1、混凝土盖板或项板、侧板外表面上填土前应涂沥青 胶结材料,以形成防水层。2、涂刷的层数或厚度应按图纸和监理工程师的指示进行。六、质量控制1、钢筋混凝土盖板的允许偏差和检查方法见表综合管沟盖板涵的质量要求项目检查项目规定值或允许偏差检查方法和频率1混凝土强度(Mpa)在合格标准内的按 JTJ07198 符录D和F检查1、轴线偏位 (mm)明沟20用经纬仪检查,纵 横向各2处暗沟503沟底流水髙程(mm)20水准仪检查洞口、 拉线检查洞身各 2处4长度(mm)50. +100用钢尺量3处5孔径(mm)20作钢尺量3处6顶面高程 (mm)明沟20用水准仪检查4 处暗沟士 502、外观鉴定:墙身顺直,涵沟底铺砌密平整,进出水口与下游沟糟连接顺适,流水畅通,帽石、一字墙或八字墙平直,无翘曲现象。第三节 路面工程一、范围本章工作内容包括:严格按照图纸规定,在已完成,并经监理工程师验收的路床上铺筑底基层、基层;路肩填筑面层;路肩填筑以及与上述路面与工程有关和材料、设备、劳力、施工场地等一切作业。二、材料1、碎石应由坚硬、耐久的岩石轧制而成,应具有足够的强度和耐磨性能;其颗粒应梭角接近立方体,无软质石料和其它杂质。碎石的技术要求符合表3010的规定。碎石技术要求表 3011项 目质量技术要求路面基层贯入式级配碎石石料强度分级3石料料光值实测石料压碎值()3026细长扁平含量()2920混土杂物含量()11软弱颗粒含量()55砂技术要求项目技术要求泥土杂物含量3硫化物硫酸盐含量1有机物质含量(比色法)颜色不应深于标准色的颜色其它杂物不得混有石灰、煤渣、草根等杂物2、砂砂物应为砂净、坚硬、符合规定级配、细度模数在205以上的中(粗)砂,当无法获取中(粗)砂时,经配合比试 验可行,亦可釆用泥土杂物含量小于3%的细砂。砂的质量 技术要求应符合表3012的规定。3、石屑石屑以岩石用机械轧制而成,最大粒径应小于方孔筛 9.5mm,圆孔筛10mm。石屑应坚硬、清洁、干燥、无杂质并具有适当的级配。4、水泥水泥应符合设计要求和试验结果。5、水水应清洁不含有害物质。来自可疑水源的水,未经监理工程师同意之前不得使用。三、材料的取样的试验1、材料来源必须在材料用于工程10天前按规范要求选定。我单位应将具有代表性的样品送交监理工程师确认的试验室进行材料的标准试验、混合料级配组成设计,并承担其费用。试验结果应提交监理工程师审批,未经批准的材料不得备料和使用。2、我单位应按照本章节有关的材料质量要求或监理工 程师指示,经常在工地对各类材料进行取样试验,并承担其 费用。3、不符质量要求的材料,应拒绝使用。我单位应按监 理工程师规定的时间内清除出现场,以符合质量要求的材料 替换,并承担其所需费用。四、料场作业1、料场应按图纸所示或由我单位自己选择并经监理工程师批准。料场应按试验提供的集料组成设计指定的各种规格,进行开釆作业,我单位应经常检查料场材质的变化情况, 并向监理工程师报告,若由于材质变化,所釆集料不符要求, 监理工程师有权责令其停止作业,其所发生费用由我单位承担,集料来源的初步批准并不意味着这个料源的所有集料都已批准。2、料场应剥去覆盖层,消除杂草和其它杂质后开始开釆,弃土应在指定的地点处理。3、合格的集料应按规格分级堆放,不得混杂。各堆放点应注意做好排水,防止淤泥、杂物的污染。堆放高度不宜 大于4 m。4、 材料开釆完毕后,应进行清理,并防止水土流失五、雨季施工我单位应尽量将路面施工期安排在干燥、无雨、少雨季节,以保证施工的连续性和各结构层材料强度形成。若不能避免雨季施工,则应:1、集中力量,分级铺筑,在雨前碾压密实。2、随时疏通边沟,保证排水良好。3、在底基层或基层施工前,路床面或基底层,应始终保持合格状态。六、路面排水路表水的排除应有良好的排水设施,并能发挥其良好效能;路表水排除时应不致损坏路基或其它结构物受到冲刷损坏。填隙碎石底基层一、范围本节的工作内容包括完工的路床上,铺筑填隙碎石(矿 渣)底基层,或在底基
