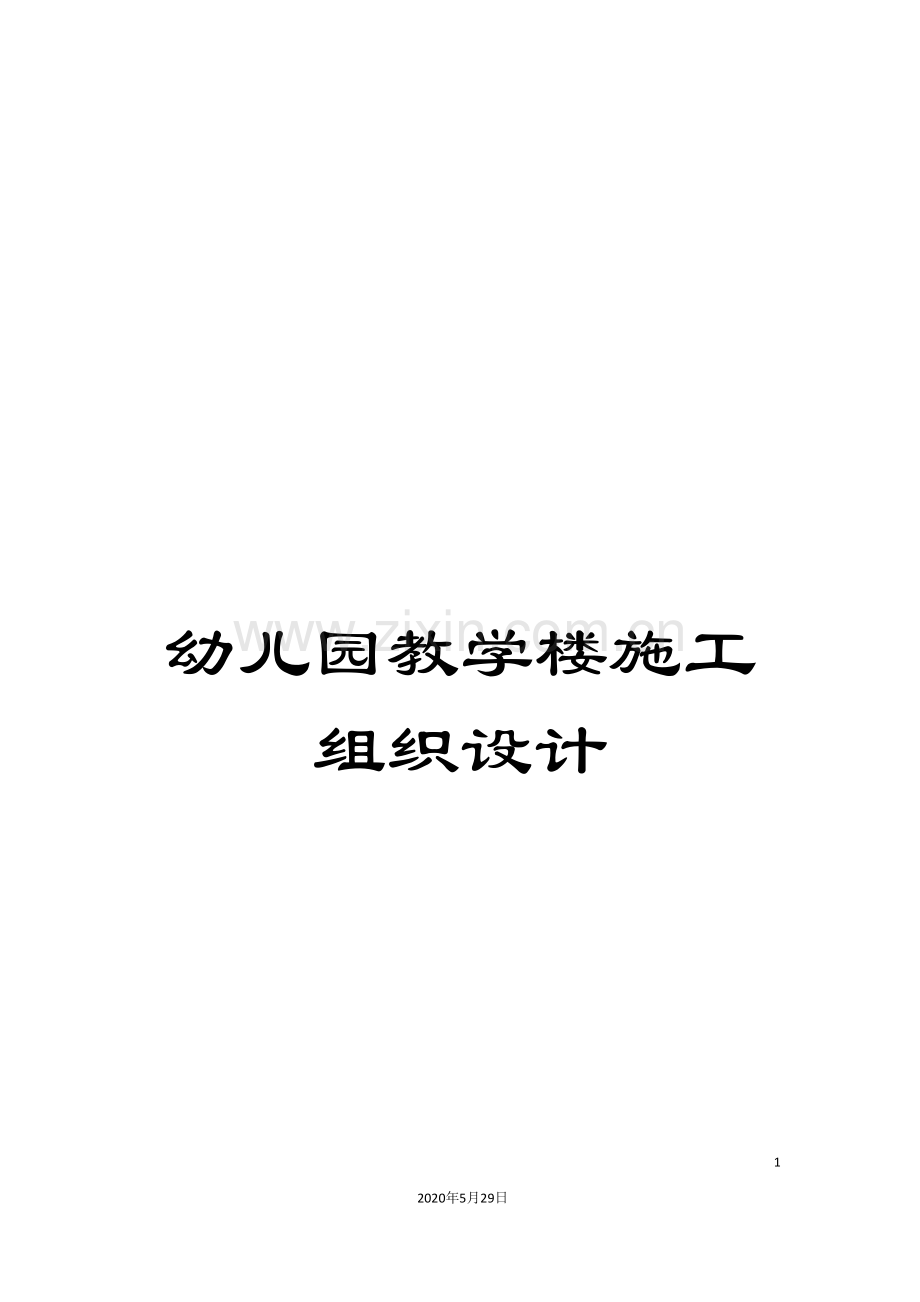

幼儿园教学楼施工组织设计.doc

幼儿园教学楼施工组织设计982020年5月29日文档仅供参考第1章 编制依据及说明1.1 建设项目基础文件1.1.1 工程图纸 本工程所用的施工图纸是山西建苑建筑设计研究院设计的工程图纸。表1-1 工程图纸图纸名称图纸编号出图日期建筑图建施01建施11 .5结构图结构01结构14 .5水施图水施01水施6 .5暖施图暖施01暖施6 .5电施图电施01电施11 .5 1-1 表1-2 工程图纸图纸名称图纸编号出图日期建筑图建施01建施4 .5结构图结构01结构2 .5水施图水施01水施3 .5暖施图暖施01暖施3 .5电施图电施01电施4 .5 1-2 表1-2 工程图纸图纸名称图纸编号出图日期建筑图建施01建施2 .5结构图结构01 .5 1-31.2 工程建设政策、法规和规范资料1.2.1 主要规范、规程(见表1-4)表1-4 主要规范、规程类别名 称编 号国 家混凝土结构工程施工及验收规范GBJ50204- 建筑地基基础工程施工质量验收规范GB50202- 工程测量规范GB50026- 混凝土强度检验评定标准GBJ107-87屋面工程技术规范GB50207- 砌体结构设计规范GB50003- 建筑抗震设计规范GB50011- 湿陷性黄土地区建筑规范GB50025- 建筑结构可靠度统一设计标准GB50068- 行 业幼儿园、托儿所建筑设计规范JGJ39-87建筑地基处理技术规范JGJ79- 建筑装饰工程施工及验收规范JGJ73-91钢筋焊接及验收规程JGJ18- 1-4及其它国家有关建筑设计和施工技术规范、规程。1.2.2 公司质量、环境、职业健康安全管理体系文件、及相关管理制度、技术水平、设备及施工管理能力。1.2.3 主要图集(见表1-5)表1-5主要图集图集名称编号砼结构施工图平面整体表示方法制图规则和构造详图(现浇砼框架、剪力墙结构)11G101-1砼结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)11G101-3砼结构施工图平面整体表示方法制图规则和构造详图(现浇混土及楼面与屋面板)04G101-4建筑物抗震构造详图03G32905系列建筑标准设计图集DBJT02-45- 管沟及盖板02G0498系列建筑标注设计图集98J3(一)等相关图集。第2章 工程概况2.1 工程构成状况本工程为灵石县坛镇乡人民政府幼儿园、餐厅、门房、围墙,位于灵石县坛镇。幼儿园教学楼是一座集办公室、晨检室、寝室、活动室、医务保健室、休息室、园长室、会议室为一体的综合楼,东西长约45.3m,南北宽为18.3m。地上三层,建筑面积2331.20m2,地上一二三层层高为3.6m,建筑物总高度13.8m,室内外高差0.45m。餐厅地上一层,总建筑面积250.07m2,层高3.6m,局部4.65m;建筑物总高度3.9m,局部4.8m;室内外高差0.3m,局部0.15m。门房地上一层,建筑面积23.56 m2,层高3.0m,室内外高差0.15m,建筑高度3.25m。砖围墙总长度约176.24m,高度为2400mm,铁艺围墙高度2400mm,每隔3.6m设一道混凝土柱。2.2 各专业工程设计概况2.2.2 土建设计概况本工程结构形式为框架结构,采用现浇钢筋混凝土楼板,地基采用灰土挤密桩进行处理,基础形式为钢筋混凝土条形基础,地基基础设计等级为丙级,乙类抗震设防建筑,抗震设防烈度为8度,框架的抗震等级为一级,结构安全等级为二级,建筑耐火等级为二级,结构设计使用年限为50年。1、砼强度等级:垫层:C15;基础:C30;楼梯、梁、板、柱:C30;雨棚、挑檐、女儿墙、屋顶装饰架等外露构件:C30。2、钢筋:HPB235;HRB335。3、焊条:E43用于HPB235,E50用于HRB335、HRB400。4、墙体材料:0.00以下墙采用MU10烧结多孔砖砌体,0.00以上采用MU5加气混凝土砌块,加气混凝土砌块重度不得大于7.0KN/5、砂浆:0.00以下M5水泥砂浆,0.00以上M5混合砂浆。主要建筑材料做法:楼地面作法:陶瓷地砖地面、陶瓷防水地砖地面。内墙面作法:混合砂浆墙面、水泥砂浆墙面。外墙面作法:涂料墙面。顶棚作法:混合砂浆顶棚、水泥砂浆顶棚。门窗作法:乙级防火门,塑钢门窗,木门。踢脚作法:面砖踢脚。屋面作法:岩棉保温板。安装工程:强弱电系统,给排水系统,采暖系统,消防系统。 2.1.3 安装设计概况 本工程包括水、暖、电等安装项目。 本工程生活给水最高日用量为12.6m3/d,最大时用水量3.9m/d,水源由市政给水供给。系统形式为下行上给,入口处水压为0.25MPa。给水管采用PP-R给水管,管系列S5,热熔连接,灶台选用不锈钢给水管,儿童卫生间选用儿童专用卫生器具。 排水系统仅设伸顶通气管。室内排除的废气汇集后排至化粪池,然后再排入市政排水管,厨房排水经隔油池处理后,再排入市政排水管。管材选用质量可靠的PVC-U排水管粘接。 采暖系统为低温地板辐射采暖系统,总耗热量110KW,最大压强为45KPa,系统定压由给水站解决,热媒为5545的低温热水,最高温度不大于60。采暖系统为下供下回同程式,立管均设于户内,入口均设锁闭阀、过滤器、热计量表等设备。户口盘管埋设在各层豆石混凝土填充墙内。 电源由室外三相四线制电缆埋地引来,采用TN-C-S保护系统供电负荷等级均为三级,采用单电源供电。节能设计概况建筑节能设计:建筑主要围护结构采取保温措施,系统采用分户计量形式,每户均设热计量表。管道用离心玻璃棉进行保温。建筑节能设计本工程按照国家现行的节能设计,在保证相同的室内热环境条件下,与本地区1980年1981年住宅通用设计的基础上,居住建筑能耗减少50,屋面采用150厚岩棉板,外墙采用150厚岩棉板,南、北向外窗采用空气间隔层为12mm中孔玻璃塑钢窗。 采暖节能设计:供热形式为下供下回双管同程式系统,户内供回水管路由阀门控制,每个环路可自行调节温度 给排水节能设计:卫生器具和给水配件均选用节水型产品,卫生间龙头选用延时自闭龙头。 电气节能设计:公共部位采用高效能灯具,控制开关为节能自熄开关。2.3 建设项目的现场条件 新建坛镇乡幼儿 园位于坛镇村内西南方向,现场原是耕地,经平整后东西方向成斜坡。东边村庄间道路,西边、南边紧靠耕地,北边临居民住宅。本工程总建筑面积2604.83,总占地面积12068.2。2.4 工程有关各方关系 建设单位:灵石县坛镇乡人民政府 勘察单位:太原振兴工程勘察公司 设计单位:山西建苑建筑设计研究院 监理单位:晋中正元建设监理有限公司 监督单位:灵石县质量监督站施工单位:山西省第二建筑工程公司 第三章 施工部署3.1 施工管理组织本工程为坛镇乡唯一一所幼儿园,也是建后在坛镇乡以及周围乡镇内最大的幼儿园,县里将幼儿园工程列为省重点工程,我公司也将此工程列为 文明标准化工地。经过对本工程建筑结构、水、暖、电气、电讯等方面的特点、特征的研究,结合施工现场、业主要求等诸多方面的因素,成立以王晶为项目经理的项目领导班子,项目部由项目技术负责人、生产负责人等组成,项目经理作为公司驻工地的全权代表,对外处理与建设、监理、设计、勘察及社会相关部门的关系,对内负责工程施工组织设计、施工管理、协调生产、技术、材料、资源等诸多方面的工作。生产负责人负责抓好工地的安全施工、文明施工及生产目标的落实工作。项目技术负责人负责工程的技术管理、质量管理、技术进步、新产品、新材料、新工艺的推广使用。项目部下设工长、技术员、材料员、预算员、质量安全员若干名。分公司指挥部不定时对项目部生产、技术、对外洽商等事宜进行检查、指导。项目组织机构图(见表1-6)表1-6 项目组织结构图生产经理:郭永江项目经理:王晶技术负责人:段国祥施工员杜斌技术员吕晓东质量员段保双安全员陈军骐材料员高志鹏核算员李淑芸机管员高志鹏资料员池秀兰3.2 工程总体目标3.2.1 质量目标:工程质量按ISO9000系列标准和本公司实施管理,质量目标确定为省重点工程,并把本工程确定为贯标工程,优质工程3.2.2 工期目标:实际开工日期以发包人下达的开工令确定的日期为准,本施工方案暂按 10月1日,竣工日期为 8月30日。 3.2.3 安全目标:杜绝死亡及重伤事故,轻伤频率控制在8以下。3.2.4 职业健康、文明及环境施工目标:严格按照公司要求进行施工。3.3 劳动力组织及协作 3.3.1 根据基础、主体、装修以及后浇带划分的施工段进行组织人员进场。(见附表 劳动力需用计划表) 3.3.2 各工种施工人员上岗前必须进行技术培训,培训合格后方可在现场施工,工人进场后要进行安全教育,确保整个工程高效、优质、安全。3.4 施工段划分,施工顺序为了最大限度地提高工效,缩短工期,并根据业主对工程各施工阶段的工期要求。本工程采用以主体结构工程为主导线,多工种立体交叉作业的施工流程组织施工,以使各工种、各工序从时间上、空间上得到有机衔接。以优化劳动组合,达到均衡施工、缩短工期的要求。施工阶段划分:幼儿园主体为第一施工阶段;餐厅主体、门房为第二施工阶段;砌体、装修工程为第三施工阶段;水电设备安装调试、室外为第四阶段;竣工验收、交付等为第五施工阶段。小流水作业法是根据工程平面布置和结构特点,对每一施工阶段或每一楼层合理划分工程量大致相等的施工段或便于组织流水作业的施工段,根据各施工段上各工序的工种工程量选配作业队和确定最佳施工人数,综合应用和(附图),最直观、最简单地反映各作业队在一定时间内的流水作业计划和各工种、各工序之间最适时的施工衔接。小流水作业法组织施工,能进一步优化劳动组合、均衡合理的调配、调整劳动力、材料、机械设备、中小型工具、用具等,并推动和促进技术、质量、安全、核算等全面施工技术管理的良性循环和目标管理。最大限度地提高劳动生产率、机械设备使用率、质量合格率和管理工作效率。并籍以保证工程总体计划的完成。3.5 施工进度计划3.5.1 施工进度网络图及横道图见附表。3.5.2 进度计划保证措施 为保证高质量、高速度地完成施工任务,保证各施工阶段进度目标的顺利实现,确保正常工期,使结构优质高效地交付使用,我们特制定下列措施: 1、加强施工管理 1)项目经理部内部,明确各成员职责,分项、分段负责到人,跟班作业,实行管理班子个人收入与工程挂钩,使组织上、责任上得以落实,及时发现组织中存在的问题,及时纠正,及时调整施工所需的劳动力和特殊技术工人。 2)技术、质量人员跟班作业,检查指导,把问题处理在现场,把失误消灭在萌芽,确保分项工程验收合格率达到100%,严防因质量问题造成返工影响工期。 3)选择管理和人员素质高的劳务施工队伍,上岗前进行教育,尽量掌握本工程的特点和规范要求;并要求做到:当日计划进度不到位时人员不得下岗,实行提前工期加奖,无故延期按合同规定扣罚工资。施工中开展劳动竞赛,比速度、比质量、比效率,挖掘人的潜力,促进工程早日优质完成。 4)加强对施工计划的管理,经过建立每月、每周的施工进度计划目标,特别对于进度计划中制定的基础结构、主体结构封顶的关键性进度控制点,在施工中做为阶段性的竣工目标将坚持执行。同时对于进入地上结构施工后,将经过采取多阶段验收的方式,确保砌筑、装修、设备管道安装等施工的提前插入。 5)加强施工方案管理,各分部工程,大的分项工程,冬、雨季施工等,施工前要编制出切实可行的施工方案。 6)施工过程中,定期组织生产例会,及时掌握施工中各阶段计划的完成,对于例会中提出的问题做到当场解决,会后加强检查制。 7)制定总、分包管理办法,加强对专业分包施工单位的管理,一方面给分包单位提供方便的施工条件,同时严格控制分包单位的内部管理和进度控制。 2、采用先进设备,提高施工机械化程度 1)混凝土工程全部采用商品混凝土,施工采用以混凝土泵送为主,混凝土泵送全部采用汽泵进行泵送。 2)模板工程模板全部采用多层板、竹胶板,经过根据结构构件的不同部位的施工特点进行定型加工,加强模板的标准化施工,以加快进度。 3、做好总包与分包、分包与分包间的协调配合工作本工程有水电设备安装和专业分包十余家,由于工期紧,各分包间交叉作业、相互干扰不可避免,因此做好各家的协调配合至关重要,为此采取如下措施: 1)积极配合建设单位和监理,做好选定分包单位的准备工作。 2)分包进场后,尽可能的为分包单位提供方便条件,保证分包能顺利施工,按期完成。 3)建立工程协调会和监理例会制度,及时解决施工中的问题。 4)分包进场后,及时划定各自的施工范围,制定管理措施,做好成品保护。3.5.3 安全生产保证措施根据工程的特点和施工的实际情况,安全生产管理必须以”安全第一、预防为主”的方针统览全局。施工期间,要坚决贯彻执行建设部JGK59- 安全检查评分标准和山西省有关规定,科学地管理和组织施工,确保工伤事故为零的安全生产目标。1、建立以项目经理为组长,安全总工为副组长,专职安全员和其它主要管理人员参加的项目施工安全生产保证体系,专职安全员授予”三权”即罚款权、停工整改权、超级上报权。2、建立以安全生产责任制为中心的各项安全生产制度,层层签订责任状。3、做好工人入场”三级”教育和新设备、新工艺、变换工种的安全教育;积极组织职工开展各种安全生产活动,努力提高全体员工安全意识和增强自我保护意识。4、坚持巡回检查和定期检查相结合发挥专职安全人员的监督、监察作用,发现问题,立即整改。5、严格遵守国家安全生产技术操作规程和有关防护规定,重点加强”三宝、四口、五临边”和机械、电气等防护措施。6、注重安全投入,安全防护用品、安全装置、设施,消防设备等必须满足施工安全。7、特殊工种组织专业培训,并持证上岗,经常进行专业安全教育,保证大、中、小型机械、现场用电、焊接、脚手架等有足够的安全可靠性。8、针对现场场地情况和高层施工特点,为防止高空坠落等主要易发事故,采取外架全封闭防护和四周设置双层防护棚等综合预防措施。9、设专职电工负责现场用电管理,机械设备专人使用、维修和保养,责任到人、挂牌上岗,宿舍、仓库、脚手架等按规定配备足够的消防设备。使施工生产处于绝对安全状态。10、组织全体干部、职工经常进行社会治安宣传教育,自觉维护社会秩序和企业形象。3.6 大型施工机械选用,周转工具用量、周转流程3.6.1 因本工程较大的主体结构为三层幼儿园,主体及装修施工阶段选用两台龙门架进行垂直运输。 3.6.2 混凝土全部采用商品混凝土,泵车输送。 3.6.3 柱模板全部采用多层板,钢管采用48钢管,方木截面为50100。主体施工阶段采用落地式双排外架直接搭至三层,密目网全封闭围护,脚手架的完全防护水平方向底层第一步架采用竹架板,向上满铺竹架板,装修阶段采用电动吊篮架施工。3.7 施工总平面图布置与管理设置标准性大门,院内主要出入口处摆放二图六牌,总配电室、钢筋加工棚等均按照公司新出版的现场标准化管理手册进行布置。办公、生活及施工区布置全部符合公司总体要求。根据工程实际需要,整个施工现场要做到整洁、适用、且全部符合公司标准化管理总体要求。 3.7.1 施工用水水源采用施工、生活和消防合一的供水方式。根据工程实际情况,从文化站前水管引出主水管,然后用塑料水管引至各用水点。排水系统:本工程位于坛镇村内,市污水管网未覆盖,因此在泵旁设污水池,洗泵用水集中排放到污水池,用污水泵抽至场外渗透。3.7.2 施工临时用电本工程主要的用电设备为钢筋制作机械、木工锯、龙门架、搅拌机。生活用电主要是厨房用电和生活取暖。P=1.1(k1P1/cos+k2P2+k3P3+k4P4)其中:P施工现场需要用电总容量(kVA); P1电动机额定功率(kW); P2电焊机额定功率(kVA); P3室内照明容量(kW); P4室外照明容量(kW); Cos电动机的平均功率因素,取0.75 k1、k2、k3、k4为需要系数,本项目中k1=0.5,k2=0.6,k3=0.8,k4=1.0,P1=61kW、P2=160kVA、P3=10kW、P4=14kW; P=1.05(k1P1/cos+k2P2+k3P3+k4P4) =1.05(0.561/0.75+0.6160+0.810+1.014) =166.6kVA I=W/V=166600/(1.732380)=253.1(A)用185mm主电缆从建设单位提供的变压器接入工地用电总控制室,施工用电总控制室采用坐地式防雨钢制配电箱,由总控制箱接至各分配电箱及开关箱,整个用电设计全部采用TN-S用电系统,另配6台移动开关箱做施工区域移动使用,工地机械采用一机一箱一闸一保护。为防止意外停电,我们自备150KW发电机一台,以满足混凝土施工需要。第4章 施工准备工作4.1 技术准备工作4.1.1 建立健全技术管理责任制,做好内部分工,明确职责,责任到人。 4.1.2 进场后组织项目部管理人员认真熟悉施工图纸,了解设计意图,参加图纸会审,及时与业主、监理、设计单位共同解决图纸中存在的问题。 4.1.3 组织编制切实可行的分部工程施工方案和专项施工方案,并报有关单位审批后实施,确保工程以最优的方案进行施工。 4.1.4 抓好现场的技术指导和检查监控,将问题消灭在现场。 4.1.5 编制施工预算及施工图预算,进行工料分析。 4.1.6 针对关键过程,组织相关管理人员,分析制定专项预控措施。 4.1.7 测量用具: 全站仪一台经纬仪一台水准仪一台5m塔尺一把50m、100m钢尺各2把对讲机一套其它测量工具。 4.1.8 试验器具: 标准养护池一个 100100100混凝土试模10组70.770.770.7砂浆试模5组抗渗混凝土试模5组 其它试验设备等4.2 机械设备、机具及材料准备工作4.2.1材料准备1、幼儿园处在灵石县坛镇村内,材料调度很是不方便,因此材料进出场要有计划的进行。一方面按照施工进度计划的安排,及时组织机械设备、机具及物质进退场,切实做好每日材料进场计划,保证做到及时调配和使用。项目部要根据各分部、分项工程的进度安排,对大宗的物资、材料进行适当的储备,特别在雨季对砂石料、水泥、钢材等材料及周转设备物资要备足、备齐,确保施工生产正常连续进行。主要机械设备和数量(见附表 主要机械设备一览表)。另一方面对进入现场堆放的物资严格管理,加强标示,规范收发领料制度。2、 多层板:选用厚度为15mm厚,其抗弯设计强度不小于12.5N/mm,弹性模量不低于3.210N/mm,耐水,在常温水中浸泡72h不开胶,表面耐磨,耐腐蚀,平整偏差小于1.5mm的材料。3、 加固钢管选用48标准管材,管壁厚薄均匀,且无裂缝,翘曲,不圆等缺陷。4、钢管连接扣件,符合出厂质量标准、无裂缝、丝扣浸油、无乱扣、扭转灵活,支模使用的附件:”3”形卡”V”形销均符合出厂质量标准。5、拼接用木模板刨平、刨光,木愣方木要求双面刨光,厚度均匀一致,并涂刷封边防水漆,方木采用硬杂木,选材不低于二等木材。4.2.2现场准备1、按施工组织设计和进度计划要求调配、组织各工种劳力进场。2、提供材料计划,包括规格、型号、品种和数量,供应时间。3、自行采供材料按期、按量、按质、组织采购,运输进场。4、场地平整,满足”三通一平”。4.2.3 技术准备1、建立质量保证体系,配备专职施工、质检技术人员.2、熟悉施工设计图及相关的施工验收和结构规范。组织参与设计交底及图纸会审、签署。3、编制和调整施工组织设计,分部、分项工程关键部位施工方案,工程施工预算和工料计划。4、编制半成品加工计划及材料订货计划。5、做好施工前,材料试验、砼试配工作。6、做好测量控制点、水准点、沉降观测点设置。7、按贯标要求建立各类技术、质量资料档案。第5章 主要分部分项施工方法5.1 测量放线 项目部测量仪器包括: J1级全站仪一套(测角中误差1,测距精度2mm+2ppm=包括主机、脚架、棱镜);DS1水准仪一套(每千米水准测量高差中数偶然中误差小于1mm,包括主机、脚架、水准尺);50m钢尺2把(经过检定的);计算机一台。5.1.1 建立平面控制网和高层控制网进场前根据建设方给定的基准点用符合法将水准点引测到施工现场。再根据工程需要进行加密,建立控制网。5.1.2 轴线控制施工现场派一专职测量员进行轴线和标高的测量,确保工程质量。根据甲方给定的文化站西南墙角控制点,以文化站正方向和南墙为边线建立平面坐标系,根据基础平面图、建筑平面图、总平面图拉出坐标点,将主轴线测设出来,然后将房屋外墙轴线的交点测出,将轴线引出点用木桩测定于地上,并在桩顶钉上小钉作为标志。房屋外墙轴线控制以后,即可根据建筑物平面定位尺寸测定各轴线的位置,并在每个施工区域的每层建立内控点作为施工的测量内控点坐标、轴线投测的依据。上层各层顶板在对应点位置预留200200mm投线口,采用激光铅锤仪向各层传递,然后在楼层进行闭合校测后确定各层轴线及控制线。5.1.3 平面放线:根据轴线投测的控制线,经过校核后,进行平面放线。首先用钢尺把轴线控制线分线,测设出其它轴线控制线(距柱边线300mm)。放线完毕,请监理验线合格后方可进行下道工序。5.1.4 高程传递和控制高程传递,根据甲方现场提供的水准点,将标高引测至建筑物四周,其点数不少于4个点,并用红色油漆标注水准符号。以后每层高程传递均用钢尺沿竖直方向引至施工层,并在施工层用水准仪复核,以此作为高程控制的依据。5.1.5 装修阶段测量在装修施工测量中,主要为装修吊顶、地面施工、机电安装、提供高度控制线及内隔墙、门洞口等的位置线。为此在装修施工测量时,先在全楼的所有墙体上施放出装修50线;根据结构施工的轴线位置,测放出所有隔墙、门洞口的位置。按装修图纸要求将所需的控制点、线及时弹在柱、板上,作为装修施工的依据。 5.1.6 沉降观测1、在观测过程中为保证观测成果的正确性,选用固定人员、固定水准点、固定方法、固定路线进行观测。认真做好原始记录,确保真实性、准确性,如出现异常情况及时做出相应处理并向上级汇报。2、水准点的埋设:本工程分别在施工场地的西北角和东南角设置两个永久性水准点。其埋设必须坚固,应避开道路、新填土或将建设的地方,应在基础施工完毕前埋设好。3、观测点的测设:采用16钢筋埋设在+0.50m结构柱或墙处,钢筋弯90弯并在其上点焊上钢珠,以保证测设的准确性。5.1.7 沉降观测的具体要求1、地下室结构完成后,进行第一次观测。2、一层柱施工时,根据图纸设计要求,在沉降观测部位埋设永久性观测点,并测算出该观测点的原始标高,以此作为今后观测计算的依据。3、主体结构每完成一层进行一次观测,装修阶段每月一次,竣工时一次。交付使用后由建设单位进行观测,第一年四次,第二年三次,第三年后每年一次,直到沉降稳定为止,如遇特殊情况,应及时增加观测次数。5.1.8 测量管理1、施工测量采用二级管理模式,第一级管理由分公司技术质量部负责,负责对工程定位及重要测量项目的复测。项目经理部设测量班组,由项目技术负责人领导,进行技术交底、指导,实施全部工程的定位、放线、复测及资料收集整理。2、施工测量管理职责1)施工测量是保证施工质量的重要工作之一,经理部配备专业和专职测量技术人员,所有测量人员必须持证上岗;明确职责、严格岗位责任制,搞好施工测量工作。 2)各级施工测量组织配备足够精度和数量的测绘仪器设备,各仪器和设备具备年检合格证。 3)施工测量前,测量技术人员认真熟悉设计图纸和设计资料,对于设计图纸和设计资料中的有关数据进行复核。4)所有测量放样数据认真进行复核,放样的点位采用不同的测量方法进行检核。 5)各项测量工作做好原始记录,测量原始记录不涂改和损坏,对于测量原始资料和成果坚持签字制度,并应装订成册,归档保管。5.2 土方工程5.2.1 土方开挖工程基坑开挖前先根据甲方给出的坐标点进行测量定位,放出开挖边线。基坑开挖采用大开挖,开挖深度需挖至设计标高后进行桩基施工。开挖完成后进行钎探,检查基底情况与勘察报告是否吻合。如发现实际土质情况与勘察报告不符,经各方认可后,重新进行二次开挖。本工程土方开挖采用一台WY100反铲挖掘机、一台50装载机、两辆自卸汽车配合施工。开挖时要严格按照开挖线进行,随挖随修整边坡。开挖时技术人员要用水准仪随时进行标高测量。质量控制基坑土方开挖工程质量验收标准及检验方法:1、标高:-50 用水准仪检查2、长度、宽度(由设计中心线向两边量): +200mm -50mm 用钢尺量施工现场作业人员要注意机械的运行路线,防止被机械碰撞。夜间施工必须要有足够的照明设施。施工机械进出入现场所经过的道路和地下设施等,应事先经过检查,必要时要做好应急措施.为避免施工期间地面雨水涌入基础造成不均匀沉降,基础施工期间应采取切实可行的防洪、排水措施,施工完成后及时组织验收。详细方案见5.3 地基处理工程5.3.1、场地湿陷性土层较厚,地基属于二级自重湿陷场地,采用灰土挤密桩进行地基处理。桩径400mm,桩距800梅花型布置,桩有效长为7500mm,灰土桩施工到地面,开挖基槽时将预留松动土层及桩头挖除,整片换500mm厚3:7灰土,压实系数0.96。剩余湿陷量T1为181.3mm,T6为179.6mm。5.3.2、成孔地基土宜接近最优含水率,当含水率小于12时,应于地基处理前46天,采用人工预浸水湿润的办法使土的含水率接近其最优含水率,增湿的水经过一定深度的渗水孔均匀地浸入拟处理范围内的土层中。 5.3.3、灰土挤密桩施工前进行试桩,在场区外西边、西南边区域进行,试桩两组,验桩报告提供且剩余湿陷量、承载力及其它要求满足设计要求后进行工程桩施工。 5.3.4、桩用沉管方法成孔,总桩数2711根,工期紧,安排两台桩机同时进行灰土挤密桩施工。基坑宽度为28米,为了操作方便,由东向西行进,一台从北边向中间退后、一台由中间向南边退后施工,以留足够施工面。同排间隔一至二个孔进行。5.3.4、填料前夯实基底,用3:7灰土在最有含水量状态下分层夯实,桩孔内的平均压实系数不小于0.97,成桩后复合地基承载力特征值不小于130KPa。5.3.5、孔内填料的夯实质量,及时抽样检查,抽检根数不少于总桩数,每天每台班不少于一孔。全部孔深内,每一米取土样测定干密度,检测点位置在距孔心2/3孔半径处。处理深度内,分层取土样测定挤密土及孔内填料的湿陷性和压缩性。检查桩间土挤密效果应在由三个桩构成的挤密单元内,按1米为一层从边长为10cm15cm的方格中取出土样,测试土的平均干容重及其压实系数。5.3.6、灰土桩施工完毕进行三七灰土换填,开挖基槽时挖除预留厚土层及桩头土,用一台反铲挖掘机配合两辆汽车运输,挖出的土用于场地周围土方回填,回填的场地平整后用于后期主体施工堆放材料。开挖至基底标高预留100mm土层时停止开挖,然后铲车配合人工清理基槽,测量人员配合及时抄平,避免超挖,清槽完成后放出基槽边线,通知甲方安排监理、设计院、勘察单位、质监站进行验收。5.3.7、基槽验收合格后,及时进行回填,回填前做土工击实试验,试验合格后进行回填。回填分两步,每步虚铺厚度控制在300350mm,测量员挂线,铲车摊开,人工整平。土料不得含有机杂质,并用压路机碾压,压路机碾压次数不少于4次,压实系数大于0.96,回填土的测试用环刀法取样,标惯法试验。5.3.8、地基处理完毕后要有桩测试资质的单位对复合地基进行检测,地基竣工验收时,承载力试验应采用复合地基载荷试验确定,试验点数量不少于3点,且不少于总桩数的0.5。待桩中间报告出来并合格后进行下个工序。 由于本工程开挖的土部分用于场外回填,基础开挖出的土无法满足换填土要求,因此回填用土方全部外购。5.4 钢筋工程 5.4.1 钢筋原材检验钢筋进场时,材料员必须验证钢材质量证明书、钢筋规格、牌号是否与采购计划相符。钢筋质量证明书最好为原件,若用复印件时,要加盖原件存放单位公章。1、 取样方法 拉伸试验截取2根,重量偏差检验截取3根,每根长度不小于500mm;弯曲试验截取2根,每根长度不小于350mm。凡取2根以上试件的均应从任意两根或两盘以上原材分别切取。钢筋原材切取时,应在原材的任意一端截500mm后切取。2、代表数量钢筋应按批进行检查和验收,每批由同牌号、同炉号、同交货状态的钢筋组成。螺纹钢不大于60t为一批进行复试,圆钢不大于20t为一批进行复试。超过60t的部分,每增加40t或不足40t的余数,增加一个拉伸试验和一个弯曲试验试样。由监理工程师见证取样,复试合格后报监理工程师验收方可使用。5.4.2 钢筋制作1、钢筋加工场地由现场平面决定,经实际测量,幼儿园东边距围墙有九米的距离,施工用电方便,而且离龙门架较近,施工所用所有钢筋加工场地设在幼儿园教学楼东墙和围挡之间进行。2、在钢筋加工制作前,料表要由钢筋工长审核,并将加工表与设计图复核,是否有错误和遗漏,经试样合格后方可成批制作,加工好的钢筋半成品要挂牌标识,堆放整齐有序。3、钢筋的调直、切断、除锈、清理使用机械调直,经调直后的钢筋不得有局部弯曲、死弯、小波浪型,其表面伤痕不得使钢筋截面减少5。切断时,根据下料长短搭配,尽量减少钢筋短头,节约钢材。4、施工中需用钢筋代换时,征得设计单位同意,并以书面形式确认,并不得以高强度钢筋代低强度钢筋。5、弯曲成型采用机械弯曲,根据不同弯曲度扣除弯曲调整值。5.4.2 钢筋安装钢筋绑扎前首先认真熟悉图纸,检查下料表与图纸设计是否有出入,仔细检查半成品尺寸、形状、数量与下料表是否相符,核对无误后可进行绑扎。直径12mm以上钢筋采用20#镀锌铅丝,直径12mm以下钢筋采用22#镀锌铅丝绑扎。1、基础钢筋绑扎:基础梁上部钢筋在支座1/4范围内连接,下部钢筋在跨中1/3范围内连接,各受力筋之间接头位置相互错开,同一连接区段内接头面积百分率不宜大于50.2、柱筋绑扎:楼板混凝土浇筑完后先弹出柱边线,修整预埋钢筋,根据所弹柱位置线调整、理直、除锈、清理污染物。钢筋调整后,计算柱子箍筋数量,全部套入主筋,柱内钢筋最低接头点距楼面(或基础顶)按11G101图集中规定以及图纸要求执行。3、梁板筋绑扎1)主次梁钢筋同时配合施工,次梁下部钢筋至于主梁下部钢筋上、上部钢筋至于主梁上部筋上,梁板筋下部接头位置在距支座1/3范围内,上部钢筋接头在跨中1/3范围内,梁箍筋绑扎前在主筋上画好箍筋间距线,箍筋加密区长度除设计特殊注明外均应符合04G101有关构造要求。2)板筋绑扎前在模板上逐根弹出纵横钢筋位置线,并清理板上杂物,负弯矩筋下马凳筋为8800。3)板筋距梁边50mm为第一根钢筋位置。4)砌体预留插筋应在模板上按准确的位置开洞,间距每隔500预埋26钢筋,伸出长度不少于10cm,预先将插筋绑扎在柱主筋上,锚入钢筋砼柱内200,砌筑时按设计要求进行焊接,一般情况下外露500,抗震设防时外露1000,若柱长度不足上述尺寸时,则伸入柱内的长度等于柱子的长度,且末端需弯钩。5.4.3、钢筋连接 1、取样方法 钢筋焊接试验应从每批接头中随机切取3个试件做拉伸试验(闪光对焊、电阻点焊同时还要随机切取3个试件做冷弯试验)。闪光对焊取样时,在同一台班内,由同一焊工完成的300个同级别、同直径接头作为一批。电渣压力焊取样时,以300个同级别钢筋接头作为一批;幼儿园主体每进行一层,要在每一层施工段区中以300个同级别钢筋接头作为一批,不足300个接头仍应作为一批。钢筋电弧焊取样时,在现场安装条件下,每一至二层楼中以300个同接头型式、同钢筋级别的接头作为一批,不足300个时仍应作为一批。本工程柱钢筋采用电渣压力焊,水平钢筋连接采用闪光对焊,局部梁筋采用搭接电弧焊。1、钢筋闪光对焊1)、操作工艺:准备工作固定钢筋施焊松开卡具取出钢筋平直放在地上并清理毛刷2)、焊接准备:检查焊机接地情况,负荷情况,调整变压器级次,开放冷却水,合上电闸试焊合格后方可成批量进行。3)、所焊钢筋端部应顺直,150mm范围内铁锈污物必须清理干净,两钢筋轴线偏差不得超过0.5mm。4)、焊接打火后,执荷待接头处由红变黑,才能松开夹具,取出钢筋,同时趁热打掉焊缝毛刺。2、电弧单面搭接焊1)、采用搭接焊时,钢筋焊口部位预弯成同心,安装保证两钢筋的轴线在一直线上。施焊时,固定两根钢筋,定位焊接应离开端部2mm以上。引弧从端头一面开始,收弧在另一端头上,焊缝要求高出弧坑,并及时清理表面焊渣。2)、单面搭接焊时,焊接长度不小于10d,双面焊接时,焊接长度不得小于5d,焊缝高度h0.3d,并不小于4mm,宽0.2d,并不小于10mm。3)、焊时焊接地线与钢筋接出良好,防止因起弧烧伤钢筋。4)、根据钢筋的级别、直径、接头形式、位置,焊条的选择按照图纸设计要求选择。3、钢筋电渣压力焊1)、钢筋电渣压力焊可采用交流或直流电源。焊机容量应根据所焊钢筋直径选定。2)、焊接时,应根据班前焊所确定的焊接参数来进行操作。3)、工艺流程:检查设备、电源钢筋端头制备选择焊接参数安装焊接夹和钢筋安放
