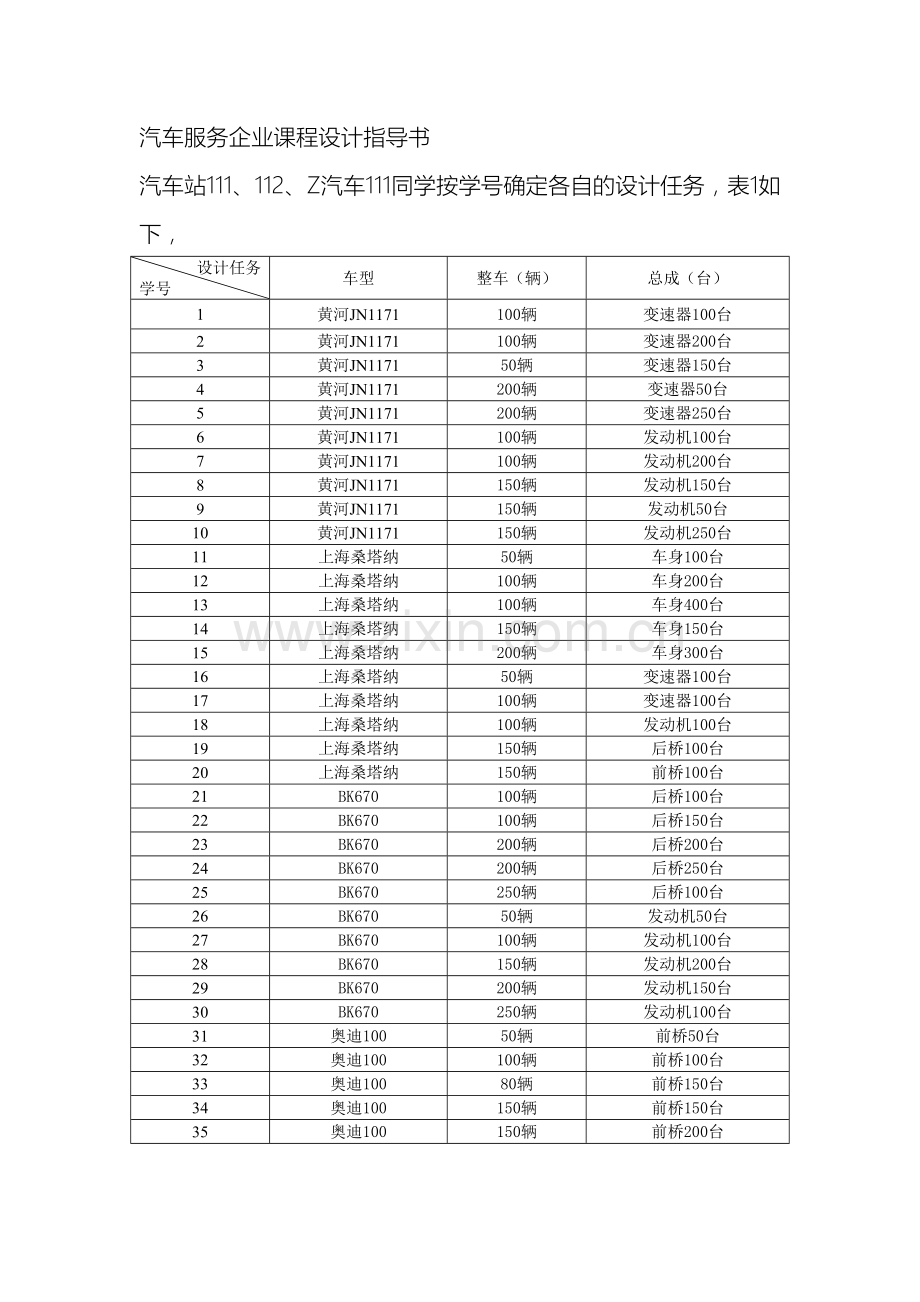

汽车服务企业课程设计指导书342020年4月19日文档仅供参考，不当之处，请联系改正。汽车服务企业课程设计指导书汽车站111、112、Z汽车111同学按学号确定各自的设计任务，表1如下， 设计任务学号车型整车（辆）总成（台）1黄河JN1171100辆变速器100台2黄河JN1171100辆变速器200台3黄河JN117150辆变速器150台4黄河JN1171200辆变速器50台5黄河JN1171200辆变速器250台6黄河JN1171100辆发动机100台7黄河JN1171100辆发动机200台8黄河JN1171150辆发动机150台9黄河JN1171150辆发动机50台10黄河JN1171150辆发动机250台11上海桑塔纳50辆车身100台12上海桑塔纳100辆车身200台13上海桑塔纳100辆车身400台14上海桑塔纳150辆车身150台15上海桑塔纳200辆车身300台16上海桑塔纳50辆变速器100台17上海桑塔纳100辆变速器100台18上海桑塔纳100辆发动机100台19上海桑塔纳150辆后桥100台20上海桑塔纳150辆前桥100台21BK670100辆后桥100台22BK670100辆后桥150台23BK670200辆后桥200台24BK670200辆后桥250台25BK670250辆后桥100台26BK67050辆发动机50台27BK670100辆发动机100台28BK670150辆发动机200台29BK670200辆发动机150台30BK670250辆发动机100台31奥迪10050辆前桥50台32奥迪100100辆前桥100台33奥迪10080辆前桥150台34奥迪100150辆前桥150台35奥迪100150辆前桥200台本课程设计（汽车修理企业设计）按如下步骤进行：1) 论述企业的任务；2) 确定企业的生产纲领；3) 制定汽车修理企业车间的工艺过程；4) 确定车间的工作制度、工人及设备的年度工作时数；5) 制定各工种、产品的时间定额；6) 计算年度工作量和企业各种人员数7) 计算生产厂房及其它建筑物面积；8) 对全厂设备数量的计算与选型；9) 对全厂用水，用电、用气的计算；10) 确定生产厂房的平面布置；11) 企业的总平面布置；12) 计算企业的技术经济指标。课程设计说明书各章节布置如下：前言第一章 汽车修理企业分类概述1.1、汽车修理企业分类1.2、汽车修理企业的组成1.3、汽车修理制度第二章汽车修理企业初步设计的工艺计算2.1. 生产任务和生产纲领的计算2.2. 各种作业工间定额的确定2.3.汽车修理厂职工人数的确定2.4. 建筑面积计算第三章 汽车修理企业的技术设计3.1 技术设计概述3.2、设备的计算和选型3.3、动力站房设计3.4、建筑设计要求第四章 汽车修理企业的平面布置4.1、主生产厂房的平面布置4.2、汽车修理企业总平面布置4.3、汽车修理企业的技术经济指标小结参考资料工艺计算部分我给出计算例题，作为参考。2.1 生产任务和生产纲领的计算 生产任务是汽车修理企业所承担的工作；生产纲领则指该企业的年产能力，及任务的多少。大型汽车修理企业主要进行车辆大修，总成大修，汽车改造，零件制配，旧件修复，技术革新及其它任务。生产任务为800辆上海桑塔纳，350台车身生产纲领（换算成标准车型CA1091）z=（800+350）不同车型换算系数；汽车主要总车折合系数查资料：换算系数=2；折合系数=0.65，代入公式计算： Z=（800+3500.65）2 = 20552.2 各种作业工间定额的确定1. 求出各种作业的生产纲领 发动机：z=8002=1600（台） 变速器：z=8002=1600（台）后桥：z=8002=1600（台）前桥：z=6002=1600（台转向器：z=8002=1600（台）传动轴：z=8002=1600（台）车身：z=（800+350）2=2300（台）焊接：z=8002+3500.652=2055 辆 2. 用插入法求批量系数生产纲领z15001600205523002500批量系数0.960.950.910.892 0.88 其中各总成修理的工时定额如下表2所示，生产纲领为1000辆时的工时定额 发动机 变速器 前桥 后桥 转向器 传动轴 车身 焊接 工时定额10318.2215.56.534.5125.5253. 计算各作业时间定额发动机：t=0.95103=97.85 变速器：t=0.9518.22=17.31（h）后桥：t=0.9515.5=14.73（h）前桥：t=0.956.5=6.18（h）转向器：t=0.953=2.85（h）传动轴：t=0.954.5=4.28（h）车身：t=0.95125.5=111.67（h）焊接：t=0.9625=23.75（h）2.3 汽车修理厂职工人数的确定1. 汽车修理企业年度工作量汽车年度工作量：式中 某作业年度生产纲领；各工种作业工时时间定额，h Q=160097.85+160017.31+160014.73+16006.84+16002.85+16004.28+2055111.67=487017（辆） 2. 企业工人年度名义工作时数企业工人年度名义工作时数： 式中全年周日天数，按双休日计算，全年工休息104天；全年国家规定的节假日休息天数，共11天；每班的工作时间，白班为8h，其它班为7h。采用单班制8h：= h 3. 企业工人年度实际工作时数企业工人年度实际工作时间数：式中：工人出勤率（考虑到病、产、探亲假）工时利用率（考虑到用于本职以外的或停产的工时损失） 交通部曾统计全国14家典型汽车维修厂出勤率为95%，工时利用率为86%左右。 95%86%=1634h 生产工人出勤人数： =487017/ 243（人） 生产工人在册人数： =487017/1634 =298（人）2.4 建筑面积计算汽车修理企业的建筑面积一般分为生产车间面积、辅助设施面积、生活与公共服务设施面积。 汽车修理企业建筑物面积分配比%生产车间面积辅助设施面积生活与公共服务设施面积571825 1. 生产车间面积 F=10243=2430 准备车间F=0.112430=267.3发动机机修车间F=0.12430=243底盘车间F=0.0752430=182.25汽车总装车间F=0.152430=364.5车架车身修理车间F=0.252430=607.5修旧车间F=0.22430=4862. 仓库面积的计算于分配：F=243012%=292 汽车配件库 F=0.48292=140 金属材料,工具库 F=0.18292=53 油料库 F=0.04292=12 总成储备库 F=0.09292=26 化学品库 F=0.03292=8.7 电石库 F=0.01292=2.9 二氧化碳，氧气瓶库F=0.01292=2.9 轮胎库 F=0.08292=23.2 劳动用品库 F=0.08292=23.2 3. 生活与公共服务设施的面积生活与公共服务设施面积分为行政办公用房面积和生活福利设施面积其总面积根据百分比计算有：F=（24300.18）/0.57=767行政办公用房面积F=7670.25=1066单身宿舍F=2298=596医务室F=304. 辅助设施面积 辅助房屋系指锅炉房、变电所、压缩空气站及乙炔发生站等房屋 其总面积根据百分比计算有：F=（24300.18）/0.57=767利用插入法计算：1.5t汽车修理厂生产纲领指标名称 20553000总面积公共食堂0.250.2470.20507.59电动机总功率 kw0.350.3480.32715.14消耗水量 m312.412.27910.225233镀金面积0.090.08970.084184.33缝工间0.020.01980.02440.69木工间0.050.050.05101.25钳工间0.290.2880.25591.84锻工间0.080.07890.06162.143.1 技术设计概述 技术设计中的工艺设计应根据总的生产纲领和各车间的分配情况，以及拟定的工艺过程和定额，计算备车间面积。按材料的消耗定额和贮存定额计算仓库面积，计算厂房面积和工人人数及设备数，编定设备的平面布置图及工艺投资，根据拟定好的工艺过程，对全厂动力（电、水、气)及其它设施进行计算式核对，以便进行设备的订货。 技术设计的工艺设计，主要是对各车间的设计，然后根据所有车间的设计进行企业总的设计。车间技术设计的主要内容如下： (1) 阐述车间的任务； (2) 确定车间的年度生产纲领； (3）拟定车间生产工艺过程及工艺卡； (4）确定车间工作制度和工人设备的年度工作时数； (5）计算车间的年度工作量、工人数、工位数并编制车间定员表； (6）计算设备数量及选型造表； (7) 计算车间、工组的面积； (8）对全厂动力(电、水、气）进行计算； (9) 进行车间工艺设备、设施的平面布置； (10) 拟定车间的技术经济指标。 由上不难看出，技术设计不同于初步设计的内容为：对全厂设备进行计算，对全厂动力进行计算，进行设备平面布置。前两项内容在本节中将重点论述，后一项进行车间平面布置时，应该标明如下各项： (1) 各种设备及装备，其中包括机床及其它生产设备、工作台、工作地点、检验台、具柜、零件堆放地等； (2) 各种运输设备，包括梁式吊车、单轨吊车、旋臂吊车、地轨车、运输带等：（3）厂房的柱网、外墙、内墙、隔壁及门窗等； (4) 厂房的主要尺寸，包括开间的跨度、长度、柱距，车间的长和宽，各工间的内部尺寸； (5) 电、水、蒸气、乙炔和氧气的需用地点以及下水道的排水口。3.2 设备的计算和选型1. 金属切削机床主要用于零星修配、旧件修复、零件配制和设备维修等。一般见下式计算： 式中：一金属切削机床的台数，台；一年度生产纲领，件(辆)；机床作业的单件工时定额，h/件(辆）；一每日的工作班数；一年度名义工作时数按标准车型计算 零星修配机床的计算：此时Tj=14（h/辆）Z=2055辆Bd=1Tm= h/人故 Nj1=205514/（ 0.851）台=17台由插入法能够计算出生产纲领为2055辆时零件修复和零件配置的加工工作量分别为：132547.5,43463因此零件修复和配置所需的机床数分别为：Nj2=132547.5/（ 0.851）台=66台Nj3=43463/（ 0.851）台=25台故总的机床数为：Nj= Nj1+ Nj2+ Nj3=17+66+25=108据表6-17知专用设备和通用设备比为1/3通用机床1080.75=81台 专用机床1080.25=27台具体分配如下：车床铣床刨床磨床镗床钻床所占比例%48121015510台数（台）501311167112. 其它设备 锻压机械、焊接设备和热处理设备，是根据该项作业的年工作量和企业的具体情况，来确定设备和配备设备。生产规模比较小的修理企业，一般不设热处理车间，往往经过外协来解决。木工机械数量，一般不按机床工作量计算，而是从车间作业要求配备。 起重运输设备的选择，直接影响到劳动生产率、作业延续时间和工人劳动强度。因此，新建企业尽可能地采用机械化的起重运输工具。在各车间和库房内，可借助于桥式起重机的空间作业，减轻地面的拥挤情况。车间和车间之间的运输，可用地轨车和蓄电池车实现。起重运输设备的型式和规格，按各车间所需的起重吨垃、起重设备的工作制度以及厂房的跨度等具体条件选择。 在汽车修理企业中、经常见的起重机有：电动桥式起重饥、电动梁式悬挂起重机、手动桥式起重机、电动葫芦、手动葫芦、悬臂起重机等。厂内常见的运输设备有汽车吊车、电瓶车、地轨车、平板推车等。一些专门用于拆装的非标准小车，可根据需要自行选做。 3.3 动力站房设计 1. 变电站设计汽车修理企业用电一般由厂外高压输电网供电，厂内一般设置一座变电站(所)，负责全厂生产和照明用电。若供电不足或高压输电网离厂很远，可考虑自备发电机组供电。1) 生产用电 生产用额定电容量，根据企业生产工艺设备电容量的统计确定。 一般能够按每辆大修车耗电量1.743.3kw比/辆来估算全厂的生产用电容量，生产规模大的厂取小值，反之取大值。但最后还要根据实际配备的工艺设备及其数量，对额定电容量进行修正。 年度生产用电量2.42055kw=4932kw 2)照明用电 照明用电一般占生产用电的6%-7%。 年度照明用电量0.064932kw=296kw3) 电力负荷计算 电力负荷是选择供电系统中的导线、变压器和开关设备等的主要依据。汽车修理企业，一般采用需要系数法计算电力负荷： 式中：最大负荷班内半小时平均最大视在负荷值，； 一一最大负荷班内半小时平均最大视在(有功)功率值之和，； 一一最大负荷班内半小时平均最大视在(无功)功率值之和，。有功功率值的计算： (kW) 式中：一负荷周期系数、一般取0.80.9；一需要系数,即电力计算最大负荷与用电设备总容量的比值；汽修厂一般取0.250.35。详见表6-20： 一综合系数，全厂集中供电时，汽修厂取0.200.32； 一全厂生产与照明额定用电容量之和，kW。无功功率值的计算： (kW) 式中：一功率因素的正切值(见表6-20)。 将根据计算所得的最大视在负荷值和考虑该厂近期发展的可能性等因素，适当选用变压器。据表取=0.30，=1.17=0.50（4932+296）=1307kw=13071.17=1529= .5kw 4) 全厂年用电消耗量计算全厂年度用电量力： 大修中型载货汽车年度用电量，按每辆车4780KW.h8070KWh计；生产规模大的汽车修理厂取小值，反之取大值。其中照明用电占6.26.3。年度用电量47802055kwh=9822900 kwh照明用电6.2%9822900 kwh=609019.8 kwh(kWh) =10431919.8kwh 5) 变电站的建筑要求 (1) 变压器间的耐火等级为二级，其门窗材料应满足防火要求。变压器基础轨梁建议采用两种轨道通用的形式，底座要考虑变压器漏油问题。 (2) 进风窗应加装孔为10mm10mm的防小动物的金属网。 (3） 当变压器间上面有房间时，顶板应为整块的钢筋混凝土板，若上面房间的窗设在变压器大门的上方，还应在出风百叶窗的上部，沿变压器内外墙挑出0.7m的防火挡板。 (4) 门外开，耐火极限不小于0.75h，开启角度不应小于150，门上可设金属百叶窗以补充进风口的进气不足。(5) 地面坡度为2，有油坑时,向坑孔中心倾斜，无油坑时，向门的方向倾斜3. 全厂水耗量计算 汽车修理企业用水，包括生产、生活及消防用水等。浇洒厂内路面和绿化用水在消防用水中予以考虑。水源一般由厂外来水网供给，若自来水源不足或没有时，要设置水塔和水井。1）生产用水（1）工艺设备耗水。工艺设备耗水，可参照表6-31进行计算。表6-31数据，是指大修中型载货汽车的平均数据(以CAl09l为标准车型)。计算时还有不同型车需换算成标准车型后进行。汽车外部清洗设备水耗量0.52055=1027.5 m3零件清洗设备水耗量2.52055/250=20.55 m3(2) 各类车间用水。各类车间包括：焊接车间、锻造车间、热处理车间、铸造车间、修旧车间、机加车间、试验室等。计算用水时，应分别累计各车间所用设备的耗水量，然后计算出各类车间的总耗水量。粗略计算时，可按每修100辆中型载货汽车67t日计车间用水量6（2055/100）/250t/日=0.4932t/日 2 ）生活用水 生活用水包括办公生活设施用水、工人淋浴用水、饮用开水、消防用水、浇洒路面和绿化用水等。(1) 洗、饮水。各生产车间、班组最高用水标准按2535L人日计，热加工、脏污程度大的车间取大值，其它车间取小值。办公生活设施用水见表6-32。 淋浴用水量按4060L人班计，不接触有毒物质及粉尘、不污染或轻度污染身体(如仪表、机械加工等)取小值，反之取大值。饮用开水量标准按每人每班计，热加工车间为4L5L，冷加工车间为3L4L计，其它(如生活间、集体宿舍、办公楼)为1L2L。(2) 消防用水。工业企业厂区内室外消防用水量见表6-33。3.4 建筑设计要求1对建筑物的要求1) 汽车外部清洗间(1) 地面采用耐油防潮材料，墙壁也涂防潮材料，间内金属件均涂防锈漆；(2) 地面向收水室斜倾角度不得小于2，清洗台位离地面0.6m；(3) 室外设有沉淀池和清水池，考虑水的循环使用和污泥的清除、盖板应与地面平齐。2) 零件清洗间(1) 地面和墙壁采用耐碱、耐酸防潮材料；(2) 屋内金属构件均涂有防锈漆；(3) 室外设有污水池，装有油水分离、碱液回收设备。3) 发动机磨合调试间(1) 地面和墙壁(下部)采用耐油防潮材料；(2) 房间应同其它工间隔离墙壁采取隔音措施： (3) 地面便于排水和清扫，地下设有通往室外的排气通道。4) 汽车总装与调试间要设置地沟，地沟地面要用耐油防潮材料，地沟长度为车总长加0.7，宽0.9m，深1.2m13m，沟底向台阶方向倾斜。沟内设有通风排气设备和照明灯。 5) 蓄电池间 (1) 充电间的地面和清洗池及从地面算起1.2m高的墙壁均用耐酸材料，地面向地漏倾斜； (2) 充电间两侧墙下沿或中间设阶梯台阶，便于放置需充电的蓄电池； (3) 在蓄电池修理间内的熔铅炉和沥青炉上部应设局部通风设备； (4) 充电间门向外开，窗户应安装磨砂玻璃，电气设备安装、设置应符合有关规程和标准。6) 喷砂除漆间(1) 地面采用耐磨防潮材料，并做成漏斗式斜坡，易于回收砂；(2) 内墙采用坚硬耐磨材料玻璃窗下缘离地面高25m左右；(3) 喷砂除漆间内设有下吸式排风设备及其净化装置。7) 漆工间(1) 喷漆间采用下吸式排风入法，并要净化处理，一般采用水浴净化法；(2) 烘干室围墙采用隔热、耐腐蚀材料，并采用局部通风；(3) 照明及其它电气设备安装，符合有关规定。8) 焊接间1) 焊接工作地点与电焊机停放地点隔开，最好用大面积玻璃相隔，以便瞭望观查；2) 如乙炔间与焊接间毗连时，焊接间不能直通乙炔间，需用耐火墙相隔确保安全；3) 电焊机均要接地，焊工台上部均设有局部通风罩。9) 热处理间(1) 汽车修理企业设置高频感应加热炉时，一般设二个地下贮水池，水池盖与地面平齐；(2) 高频感应加热炉对无线电波有影响，故房间内应设屏蔽；（3) 电炉必须接地。10) 电镀间(1) 地面采用耐酸、耐碱材料，并向地漏倾斜；(2) 电镀间因产生有害气体，故其有效高度应不低干4m，宽度应符合建筑标准；(3) 电源室要能方便的通向电镀室，以便调整管理电源，最好用大面积破璃分隔；(4) 室外设有污水处理池，屋顶设天窗。2采暖、通风和采光要求1) 冬季采暖由锅炉房热力网集中供热，各车间(工间)的采暖温度，详见表6-36。2) 室内通风 根据各车间(工间)和设备的工作条件，分别采用自然通风和强制通风，详见表6-36。产生有害物和大量余热的工间(加蓄电池充电间、电镀间、零件清洗间、热处理间、焊工间、漆工间、锻工间和锅炉房等)及其部分设备，采用局部通风措施。 3) 房间照明 白天照明。除汽保地沟和地下仓库外，所有房屋均采用自然采光
