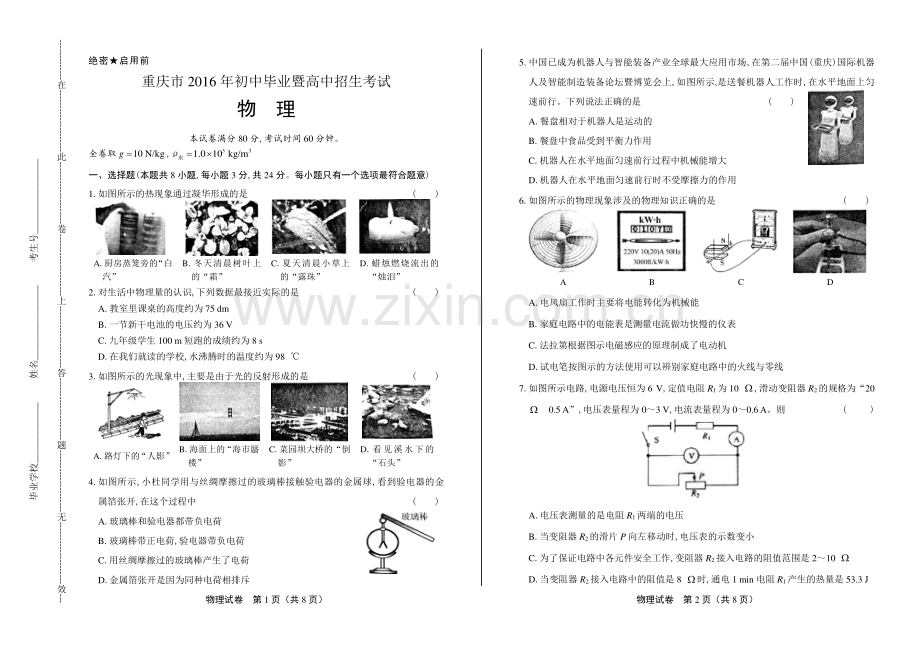

2016年重庆市中考物理试卷.pdf

物理试卷 第 1 页（共 8 页）物理试卷 第 2 页（共 8 页）绝密启用前 重庆市 2016 年初中毕业暨高中招生考试 物 理 本试卷满分 80 分,考试时间 60 分钟。全卷取10 N/kgg,331.0 10 kg/m水 一、选择题(本题共 8 小题,每小题 3 分,共 24 分。每小题只有一个选项最符合题意)1.如图所示的热现象通过凝华形成的是 ()A.厨房蒸笼旁的“白汽”B.冬天清晨树叶上的“霜”C.夏天清晨小草上的“露珠”D.蜡烛燃烧流出的“烛泪”2.对生活中物理量的认识,下列数据最接近实际的是 ()A.教室里课桌的高度约为 75 dm B.一节新干电池的电压约为 36 V C.九年级学生 100 m 短跑的成绩约为 8 s D.在我们就读的学校,水沸腾时的温度约为 98 3.如图所示的光现象中,主要是由于光的反射形成的是 ()A.路灯下的“人影”B.海面上的“海市蜃楼”C.菜园坝大桥的“倒影”D.看见溪水下的“石头”4.如图所示,小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球,看到验电器的金属箔张开,在这个过程中 ()A.玻璃棒和验电器都带负电荷 B.玻璃棒带正电荷,验电器带负电荷 C.用丝绸摩擦过的玻璃棒产生了电荷 D.金属箔张开是因为同种电荷相排斥 5.中国已成为机器人与智能装备产业全球最大应用市场,在第二届中国(重庆)国际机器人及智能制造装备论坛暨博览会上,如图所示,是送餐机器人工作时,在水平地面上匀速前行。下列说法正确的是 ()A.餐盘相对于机器人是运动的 B.餐盘中食品受到平衡力作用 C.机器人在水平地面匀速前行过程中机械能增大 D.机器人在水平地面匀速前行时不受摩擦力的作用 6.如图所示的物理现象涉及的物理知识正确的是 ()A B C D A.电风扇工作时主要将电能转化为机械能 B.家庭电路中的电能表是测量电流做功快慢的仪表 C.法拉第根据图示电磁感应的原理制成了电动机 D.试电笔按图示的方法使用可以辨别家庭电路中的火线与零线 7.如图所示电路,电源电压恒为 6 V,定值电阻 R1为 10,滑动变阻器 R2的规格为“20 0.5 A”,电压表量程为 03 V,电流表量程为 00.6 A。则 ()A.电压表测量的是电阻 R1两端的电压 B.当变阻器 R2的滑片 P 向左移动时,电压表的示数变小 C.为了保证电路中各元件安全工作,变阻器 R2接入电路的阻值范围是 210 D.当变阻器 R2接入电路中的阻值是 8 时,通电 1 min 电阻 R1产生的热量是 53.3 J 毕业学校_ 姓名_ 考生号_ _ -在-此-卷-上-答-题-无-效-物理试卷 第 3 页（共 8 页）物理试卷 第 4 页（共 8 页）8.水平地面上有底面积为 300 cm2、不计质量的薄壁盛水柱形容器 A,内有质量为 400 g、边长为 10 cm、质量分布均匀的正方体物块 B,通过一根长 10 cm 的细线与容器底部相连,此时水面距容器底 30 cm(如图所示)。计算可得出 ()A.绳子受到的拉力为 14 N B.容器对水平地面的压力是 90 N C.剪断绳子,待物块静止后水对容器底的压强变化了 200 Pa D.剪断绳子,待物块静止后水平地面受到的压强变化了 200 Pa 二、填空作图题(本题共 6 小题,共 12 分。第 14 题每图 1 分,其余每空 1 分)9.如图甲所示的装置测出凸透镜的焦距为 cm,用该透镜“探究凸透镜成像规律”,当蜡烛、透镜位置如图乙时,移动光屏可成清晰的倒立、的实像。10.将一瓶容量为 550 mL 的矿泉水放入冰箱一段时间后,水温从 30 降低到 10,这是用 的方式改变了矿泉水的内能；在这个过程中水放出的热量为 J。34.2 10 J/kgc水 11.某建筑工地用如图所示的滑轮组提升重物,人对绳的拉力 F 为 400 N,能将 75 kg 的物体以 0.1 m/s 的速度匀速提升,则拉力F 的功率为 W,此时滑轮组的机械效率为%(不计绳重和摩擦)。12.如图所示的电路中,电源电压、灯丝电阻都保持不变,灯 L 标有“6 V 3 W”字样,灯泡的电阻是 ；当开关 S 闭合,滑动变阻器的滑片 P 在 a、b 两点间移动时,电压表示数的变化范围是 58 V,且滑片 P 位于 b 点时灯 L 的功率是滑片位于 a 点时灯 L 功率的 16 倍,电源电压是 V。13.如图所示,2016 年 4 月 12 日,长安睿骋自动驾驶汽车从重庆出发行程近 2 000 km,途经狭窄车道、陡坡急弯、车流人流、雾雨天气等考验顺利到达北京。这款汽车具备全速自适应巡航、交通拥挤辅助、自动紧急刹车、车道对中、自动换道、主动限速及语音助手七大核心功能,不仅可以通过前视摄像头、前视雷达、高精地图等实现停走型自适应巡航,还可以实现超车换道。它代表了我国自主品牌汽车在无人驾驶研发领域的最新进展。示例：物理信息：汽车通过前视雷达实现巡航；物理知识：电磁波传递信息。作答：物理信息：；物理知识：。14.完成下列作图：(1)请在图甲中的 A 点用箭头画出条形磁体外部磁感线的方向。(2)如图乙所示是生活中常见的壁灯,图丙是根据壁灯建立的杠杆模型,请在图丙中画出并标明壁灯受到重力的力臂 l。三、实验与探究题(本题共 3 小题,共 22 分。第 15 题 5 分,第 16 题 8 分,第 17 题 9 分)15.完成下列两个小题：(1)在“探究平面镜成像”的实验中,如果将蜡烛靠近平板玻璃,像的大小将 (填“变大”“变小”或“不变”)；在实验中如果把平板玻璃向右倾斜(如 物理试卷 第 5 页（共 8 页）物理试卷 第 6 页（共 8 页）图甲),观察到蜡烛的像的大致位置在图中的 处(填“A”或“B”)处。(2)小杜同学在做“观察水的沸腾”实验中,选用了实验室里常用的温度计,它是根据液体 的原理制成的。图乙所示是某时刻温度计的示数为 ；继续加热,当水温上升到 80 时,每隔 1 min 记录一次温度计的示数,直到水沸腾 4 min后停止读数,根据记录的数据画出了图丙所示的“温度时间”图象,根据图象可知此次实验中水的沸点是 。16.小杜同学在长江边捡到了一块漂亮的鹅卵石,他用天平和量筒测量鹅卵石的密度。(1)他设计了下列实验步骤：用调节好的天平测出鹅卵石的质量 m；向量筒中倒进适量的水,读出水的体积 V1；根据密度的公式,算出鹅卵石的密度；将鹅卵石浸没在量筒内的水中,读出鹅卵石和水的总体积 V2.他应采用正确的实验步骤顺序为 (填下列选项前的字母)。A.B.C.D.(2)如图甲所示,小杜在调节天平横梁平衡过程中的操作错误是 。(3)小杜纠正错误后,重新调节天平平衡并测量鹅卵石的质量,当天平平衡时右盘砝码和游码如图乙所示,鹅卵石的质量为 g；由图丙和丁可知鹅卵石的体积是 cm3,计算出鹅卵石的密度为 g/cm3(4)若鹅卵石磨损后,它的密度将 (填“变大”“变小”或“不变”)。(5)用量筒测量水的体积,读数时视线应与液体凹面的底部 ,若小杜在图丙中读数正确,在图丁中读数时视线仰视,所测得鹅卵石的密度将 (填“偏大”“偏小”或“不变”)。17.同学们在“探究小灯泡的亮度与功率的关系”实验中,所用电源电压为 6 V,灯泡的额定电压0U=3.8 V,额定功率在 11.5 W 的范围内。(1)按图甲所示的电路图,请你用笔画线代替导线将图乙的电路补充完整。(2)小杜同学在实验过程中,将滑动变阻器的滑片P缓慢向B端移动,小灯泡的实际功率将 (填“变大”“变小”或“不变”)；同时观察到小灯泡的亮度将变 (填“亮”或“暗”)。(3)另一组的小张同学在实验过程中发现电流表、电压表示数如图丙所示,此时电流表的示数是 A,电压表的示数是 V；经分析造成这种现象的原因是 。(4)小张同学重新调整电路连接后,继续探究小灯泡在额定功率时的亮度,但发现无法准确读出额定电压,他用(3)小问中所测数据先算出灯泡的电阻 RL,再根据200LUPR计算灯泡的额定功率。按此方法算出灯的额定功率比真实值偏 (填“大”或“小”),原因是 。四、论述计算题(本题共 3 小题,共 22 分。第 18 题 6 分,第 19 题 8 分,第 20 题 8 分,解答时应写出必要的文字说明、步骤和公式,只写出最后结果的不给分)18.如图所示电路中,电源电压恒为 30 V,电阻 R1为 15。同时闭合开关 S1、S2时,电流表的示数为 2.5 A.求：(1)通过电阻 R1的电流；(2)电阻 R2的阻值。-在-此-卷-上-答-题-无-效-毕业学校_ 姓名_ 考生号_ _ 物理试卷 第 7 页（共 8 页）物理试卷 第 8 页（共 8 页）19.小杜家有一台浮管式水力发电机,它可以利用流水资源实现 24 小时全天候发电。图甲是发电机在流水中的工作示意图,在水深 1 m、水面宽 1 m、横截面为矩形的沟渠中发电机输出功率和水流速度的关系如图乙所示。求：(1)当水流速度为 1.5 m/s 时,24 h 可以发电多少千瓦时？(2)发电机对家里“220 V 800 W”的电饭锅供电,实测家中电压约为额定电压的 0.9,电饭锅煮饭时的实际功率约为多少瓦？(3)水力发电利用了大量流水资源,当水流速度为 1.5 m/s 时,1 h 通过沟渠横截面的水是多少吨？20.如图甲是西南大学校内的一座塑像,其基座结构类似于图乙和丙的模型。若 A、B 是质量分布均匀的正方体物块,其边长分别是 20 cm、30 cm,密度之比31AB:。将A 放在水平地面上,B 放在 A 的上面,A 对水平地面的压强为 5 100 Pa(如图乙)。求：(1)图乙中,物块 A 对地面的压力；(2)物块 A 的密度；(3)若将物块 B 放在水平地面上,A 放在 B 的上面(如图丙),要使 B 对地面的压强为 2 800 Pa,应将物块 B 沿竖直方向切去几分之几。
