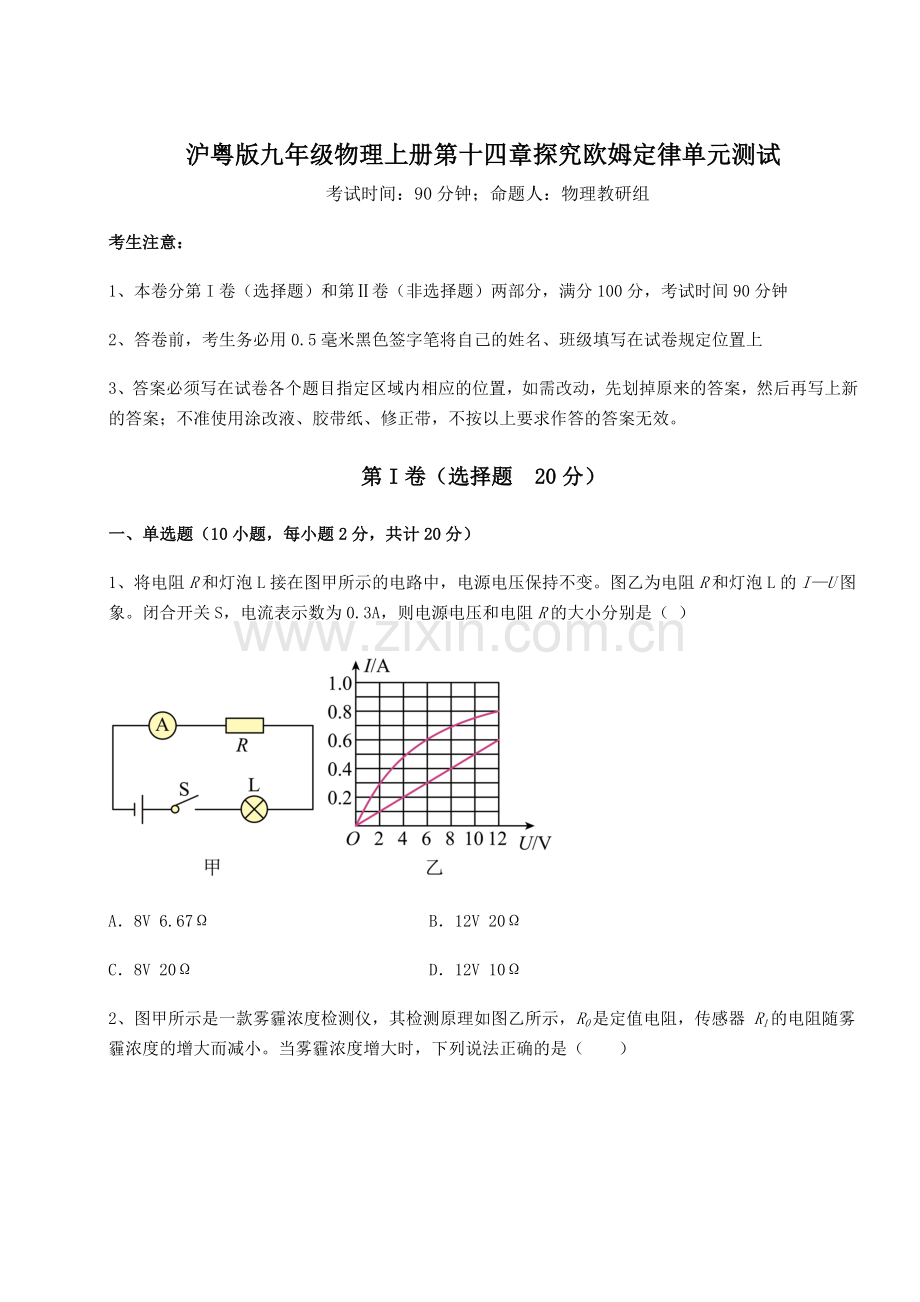

考点解析-沪粤版九年级物理上册第十四章探究欧姆定律单元测试试卷(含答案详解).docx

沪粤版九年级物理上册第十四章探究欧姆定律单元测试 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的IU图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）A8V 6.67B12V 20C8V 20D12V 102、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（）A电压表示数变大，电流表示数变小B电压表示数变小，电流表示数变大C电压表示数变大，电流表示数变大D电压表示数变小，电流表示数变小3、如图甲是李明设计的压力传感器原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间是可收缩的导线，弹簧A端所受压力F与弹簧的形变量关系如图乙所示，无压力时，滑片P位于R2的最上端。电源电压为15V，定值电阻R1的阻值为10。R2是每厘米阻值为5的均匀滑动变阻器。以下说法中错误的是（）A无压力时，电压表的示数为零B电阻R1在电路中还起到了保护电路的作用C当压力为40N时，电压表的示数是6VD压力增大时，电压表与电流表的比值变大4、某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）ABCD5、科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5，一个10，粗细均匀。以下描述正确的是（）A如果这两个电阻的材料相同，则5的长度一定大于10的长度B如果这两个电阻的材料不同，则5的长度一定小于10的长度C如果这两个电阻的材料、横截面积相同，则5的长度一定小于10的长度D如果这两个电阻的材料、长度相同，则5的横截面积一定小于10的横截面积6、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）。AP1放在最右端，P2放在最右端BP1放在最左端，P2放在最左端CP1放在最右端，P2放在最左端DP1放在最左端，P2放在最右端7、如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（）A灯泡L变亮B电压表示数变小C电路的总电阻变小D电压表示数与电流表示数的比值变大8、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）A电位器与灯泡是并联的B电位器通过改变接入电路中电阻的横截面积来改变电阻的大小C若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗D若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮9、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（）A灯L1短路B灯L1断路C灯L2短路D灯L2断路10、在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（）A滑片P向左滑动，电压表V的示数变小B滑片P向左滑动，电压表V的示数变大C滑片P向右滑动，电压表V的示数变小D滑片P向右滑动，电压表V的示数变大第卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，电源电压U=3V保持不变，滑动变阻器R2的规格为“20 1.5A”。当开关S闭合滑动变阻器滑片P位于A端时，电流表A的示数为0.3A，则定值电阻R1=_。当开关S闭合时，滑动变阻器滑片P从A端移至B端的过程中，电压表V的示数变化范围是_V。2、如图所示是某同学设计的压力计电路原理图，当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值_（填“增大”或“减小”），滑动变阻器中电流_（填“增大”或“减小”）。为实现压力增大，电表示数增大，应把_表改装为压力计。3、一只白炽灯泡的灯丝断了，若能把断了的灯丝重新搭在一起，灯泡发光时会_（选填“更亮”或“更暗”），这是因为断了的灯丝搭重新在一起，灯泡消耗的实际功率_ （选填“变大”、“变小”或“不变”）的缘故。4、如图所示的电路中，电源电压为U0且保持不变，电阻R1、R2的阻值均为R0，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大，故障只发生在电阻R1、R2上，将电流表A与R1位置互换后，电压表与电流表的示数不发生变化，写出两电表的示数及对应的故障_。5、如图所示的电路中，电源电压恒为6V，电阻R1=20欧，当闭合开关S1，断开S2和S3时，电流表示数为0.6A；当闭合开关S2，断开S1和S3时，电流表示数为_A；当闭合开关S1和S3，断开S2时，电路消耗的总功率为_W。三、计算题（5小题，每小题8分，共计40分）1、如图所示，电源两端电压为6V且保持不变，R2的阻值为20。闭合开关S，电流表示数为0.1A。求：（1）电阻R2两端的电压；（2）电阻R1的阻值。2、如图所示电路，电源电压保持不变。（1）当只闭合S1、S2时，A2的示数为0.5A，当只闭合S1、S3时，A1的的示数为0.1A，当闭合开关S1、S2、S3时电流表A1的示数为0.4A，则此时A2表的示数？（2）当只闭合S1时，R3两端电压为6V，求此时R2两端电压？3、空气质量指数是环境监测的重要指标。如表中的空气质量等级是按照空气质量指数A划分的。兴趣小组的同学们自制的空气质量监测仪，工作原理电路如图所示，用电压表显示空气质量指数。已知电源电压U=18V，电压表量程为015V，定值电阻R0的阻值为100，气敏电阻阻值R与A的关系为R=6103/A。当电压表的示数为10V时，求：（1）电路中的电流；（2）气敏电阻的阻值；（3）此时的空气质量等级。空气质量指数A0-5051-100101-150151-200201-300300空气质量等级优良轻度污染中度污染重度污染严重污染4、如图甲所示是某实验小组设计的电子秤装置，其中为定值电阻，是力敏电阻，其阻值随压力变化的图象如图乙所示。在电子秤托盘内放一薄壁容器（托盘的质量忽略不计，电源电压保持不变），容器的重力为，底面积为。往容器中加入的水时，电压表的示数为；往容器中加入的水时，电压表的示数为。求：（1）当往容器中加入的水时，托盘受到的压强；（2）电源电压和定值电阻的阻值；（3）往容器中加入的水后，再将一个体积为、底面积为的物体放入水中，此时，容器对地面的压强刚好等于水对容器底部压强的1.2倍，求此时电压表的示数。5、如图所示，电路的电源电压恒定不变，灯泡L标有“10V10W”字样，R1是滑动变阻器，变阻范围为，定值电阻R2的阻值为40。求：（1）灯泡L正常发光10min消耗的电能；（2）闭合开关S2、S3，调节滑片使滑动变阻器R1连入电路的阻值为14时，灯泡L恰好正常发光，电路的电源电压；（3）当同时闭合S1、S2、S3，仍然要使灯泡L正常发光，滑动变阻器R1连入电路的阻值。四、实验探究（2小题，每小题10分，共计20分）1、小华用电源（3V）、电流表（00.6A03A）、刻度尺、鳄鱼夹等器材，探究粗细均匀电阻丝的电阻与长度的关系，实验电路如图甲所示，测得数据如下表：序号长度L/cm电流I/A130.00.20220.00.30310.00.60（1）根据实验数据，可求得1cm该电阻丝的电阻为_；（2）小明在小华实验的基础上，利用该电阻丝测量未知电阻RX的阻值（约10）按图甲连好电路，闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50A；保持M位置不变，把RX接入电路，如图乙所示。闭合开关，此时电流表的示数为0.20A。请在虚线框内画出图乙的电路图_，并求出此时RX的电阻为_；小明实验时电源的实际电压比3V略低，则他测算出的电阻值_（偏大/偏小/不变）；为了消除因电源电压降低对电阻测量结果的影响，小明用原实验电路，改变测量方法就可以消除影响。其做法是：i、连接图甲电路，闭合开关，移动M使电流表的示数为0.20A，记下M的位置A；ii、把Rx接入电路，闭合开关，移动M使电流表示数为_A，记下M的位置B；iii、用刻度尺量出AB间距离为Lcm，则RX=_。2、小明用“伏安法”测量未知电阻R的阻值。（1）根据图甲的电路图，用笔画线代替导线，将图乙的实物图补充完整。要求滑动变阻器滑片向右滑动时它的电阻增大、电压表选择合适的量程；( )（2）闭合开关前要将滑动变阻器的滑片调到_端；（3）电压表的示数为1.5V时，电流表的示数如图丙所示为_A，可算出电阻R的阻值为_；（4）他接着移动滑动变阻器的滑片测出多组电压和电流的值，算出对应的电阻值及电阻的平均值，计算电阻的平均值的目的是_；（5）测出电阻R的阻值后，小明还对标有2.5V的小灯泡的电阻进行了测量，他测量了多组数据，如下表所示次数12345电压U/V2.52.11.70.90.1电流I/A0.280.260.240.190.05电阻R/8.938.087.084.742.00小灯泡亮度亮度越来越暗小明发现5次测量的电阻值相差较大，和其他小组交流发现都存在类似情况，且小灯泡的电阻随电压减小而减小，亮度也变暗。同学们认为这种情况不是误差造成的，而是小灯泡电阻受_影响；亮度越来越暗，是小灯泡两端电压越来越小，实际功率变_的缘故。-参考答案-一、单选题1、C【详解】观察图乙图象，根据定值电阻的图象是一条过原点的直线，可判断乙图中的直线是定值电阻R的图象，由图象数据，当定值电阻R两端的电压为4V时，对应的电流是0.2A，根据，则定值电阻R的阻值图甲电路图，闭合开关S，电阻R和灯泡L串联，电流表测电路电流，电流表示数为0.3A，根据串联电路电流规律，则电阻R和灯泡L的电流由图象乙可知，当电路电流是0.3A时，此时灯泡L分压此时电阻R分压根据串联电路电压规律可得故ABD不符合题意，C符合题意。故选C。2、C【详解】由电路图可知，R0与R1串联接入电路，电流表测电路中电流，电压表测R0两端电压，由题意可知，当雾霾浓度增大时，R1的阻值减小，故可知电路中的总电阻减小，电源电压不变，故由欧姆定律可知，电路中的电流变大，即电流表示数变大；由串联电路电阻等比例分压可知，R1两端电压减小，R0两端电压增大，即电压表示数变大。故ABD错误，C正确。故选C。3、C【详解】电压表测量的是R2接入电路部分的电压，电流表测量的是干路电流。A无压力时，滑片P位于最上端，R2接入电路的电阻为0，电压表被短路，故此时电压表示数为0，故A正确，不符合题意；B无压力时，滑片P位于最上端，R2接入电路的电阻为0，如果没有电阻R1在电路中，则电源将被短路，故电阻R1在电路中还起到了保护电路的作用，故B正确，不符合题意；C根据乙图可知，当压力为40N时，弹簧的压缩量为3cm，故R2接入电路部分的电阻为R2=3cm5/cm=15故此时电压表示数（即R2两端电压）为故C错误，符合题意；D电压表与电流表的比值表示是的R2接入电路部分的电阻，压力增大时，滑片P向下移动的量增加，R2接入电路的部分变长，接入电路的部分的电阻阻值也随之增加，故电压表与电流表的比值变大，故D正确，不符合题意。故选C。4、D【详解】AR的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故A不符合题意；BR阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，故B不符合题意；CR与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，故C不符合题意；DR阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，故D符合题意。故选D。5、C【详解】A两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10的电阻较长，故A选项错误；B两个电阻粗细均匀，若材料不同，无法判断两个电阻的长度大小，故B错误；C两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10的电阻较长，故C选项正确；D两个电阻的材料、长度相同，横截面积越大，电阻越小，所以10的电阻较小；故D错误。选C。6、D【详解】根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片P2移到最右端。故选D。7、B【详解】由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流;ABC当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，电路中电流减小，灯泡两端的电压减小，电压表示数变小，灯泡变暗，故A错误，B正确；C错误；D电压表示数与电流表示数的比值正好是小灯泡的电阻，随着灯泡两端电压减小，灯泡的电阻减小，电压表示数与电流表示数的比值应变小，故D错误。故选B。8、C【详解】A一个可调节亮度的小台灯，电位器是一个变阻器，为了调节亮度，需要将电位器与灯泡串联，故A错误；B电位器通过改变接入电路中电阻的长度来改变电阻的大小，故B错误；C若接线柱A和B接入电路，滑动触头顺时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故C正确；D若接线柱B和C接入电路，滑动触头逆时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故D错误。故选C。9、B【详解】开关S闭合后，L1与L2并联，电流表测L2的电流，电压表测电源或灯泡两端电压。AC灯L1短路或灯L2短路，都会导致电源短路，会损坏电源，电流表与电压表均变为0，故AC不符合题意；B灯L1断路，由于并联电路相互不影响，L2仍能照常发光，电流表与电压表示数都不变，故B符合题意；D灯L2断路，该支路电流为0，电流表示数变为0，电压表测电源电压，保持不变，故D不符合题意。故选B。10、C【详解】由图可知，电阻R0和变阻器R串联，电压表测量电阻R0两端的电压，电流表测量电路中的电流。AB如果滑片P向左滑动，变阻器连入电路的电阻变小，由电阻的串联可知总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，故AB不符合题意；CD如果滑片P向右滑动，变阻器连入电路的电阻变大，由电阻的串联可知总电阻变大，由可知电路中的电流变小，即电流表A的示数变小，由U=IR可知R0两端的电压变小，即电压表V的示数变小，故C符合题意，D不符合题意。故选C。二、填空题1、 10 31【详解】1当开关S闭合滑动变阻器滑片P位于A端时，只有定值电阻接入电路，此时定值电阻的阻值为2当开关S闭合时，滑动变阻器滑片P从A端时，电压表测量电源电压为3V，当滑动变阻器滑片P从A端移至B端的过程中，滑动变阻器全部接入，此时电路中的电流为则此时电压表的示数为则滑动变阻器滑片P从A端移至B端的过程中，电压表的范围为31V。2、 增大 减小 电压【详解】123由电路图可知，定值电阻与滑动变阻器串联接入电路，电压表测R2两端的电压，电流表测电路电流，当A板上压力增大时，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值增大，滑动变阻器分压变大，电压表示数变大，电路总电阻变大，由欧姆定律可知，电路中的电流变小，电流表示数变小，即滑动变阻器中的电流减小；因此为使压力增大时，压力计的示数增大，应把电压表改装为压力计。3、 更亮 更大【详解】12断了的灯丝重新搭在一起，灯丝长度变短，电阻减小，电压不变，实际电功率变大，灯泡亮度取决于实际电功率，灯泡的亮度会更亮。4、电流表示数为，电压表示数为U0时，R1短路；电流表示数为0时，电压表示数为U0，R2断路【详解】由图可知，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大。且将电流表A与R1位置互换后，电压表与电流表的示数不发生变化。若R1短路，只有R2接入的简单电路，电压表变成测电源电压，电压表示数增大为U0；电路中总电阻减小，电流增大，电路表示数当电流表A与R1位置互换后，电压表还是测电源电压，示数为U0，电流表示数为前后两次电表示数不变，符合题意。若R1断路，电压表和电流表示数都为0，与题目中所述至少有一个电表的示数变大不符合，故R1断路不符合题意。若R2短路，电压表测一根导线两端的电压，示数为0；电流表示数变大，示数为当电流表A与R1位置互换后，电压表测电源电压，示数为U0，跟电压表与电流表的示数不发生变化不符合，故不符合题意。若R2断路，电压表测电源电压，示数为U0，电流表示数为0，当电流表A与R1位置互换后，电压表还是测电源电压，示数为U0，电流表示数为0，符合题意。综上所述：电流表示数为，电压表示数为U0时，R1短路；电流表示数为0时，电压表示数为U0，R2断路。5、 0.2 5.4【详解】1当闭合开关S1，断开S2和S3时，为R2的简单电路，电流表测电路的电流，由欧姆定律得当闭合开关S2，断开S1和S3时，两电阻串联，由电阻的串联和欧姆定律，电路的电流是2当闭合开关S1和S3，断开S2时，两电阻并联，由欧姆定律，通过R1的电流是根据并联电路各支路互不影响，由并联电路电流的规律，电路的总电流是I并=I+I1=0.6A+0.3A=0.9A电路的总功率为是P=UI并=6V0.9A=5.4W三、计算题1、（1）2V；（2）40【详解】解：（1）由电路图可知，R1与R2串联，电流表测电路中的电流。电阻R2两端的电压U2=IR2=0.1A20=2V（2）因串联电路中总电压等于各分电压之和，所以，R1两端的电压U1=U-U2=6V-2V=4V电阻R1的阻值答：（1）电阻R2两端的电压是2V；（2）电阻R1的阻值是40。2、（1）0.9A；（2）10V【详解】解：（1）当只闭合S1、S2时，只有R3的简单电路，电流表A2测量通过R3的电流，当只闭合S1、S3时，只有R1的简单电路，电流表A1测量通过R1的电流，当闭合开关S1、S2、S3时，三个电阻并联，因为R3和R1两端的电压等于电源电压，R3和R1的阻值不变，通过R3和R1的电流不变，通过R3的电流是0.5A，通过R1的电流是0.1A，电流表A1测量R1和R2的总电流，电流表A2测量干路中的电流，A2表的示数I =IA1+I3=0.4A+0.5A=0.9A（2）由（1）可知，通过R2的电流I2=IA1-I1=0.4A-0.1A=0.3A并联电路中各个支路的电压相等，所以R2和R3的阻值之比 当只闭合S1时，三个电阻串联，电压表测量R1两端的电压，串联电路中各处的电流相等，所以R2和R3的电压之比 U2= 答：（1）此时A2表的示数是0.9A；（2）当只闭合S1时，R3两端电压为6V，此时R2两端电压是10V。3、（1）0.1A；（2）80；（3）良【详解】解：由电路图可知，R0与R串联，电压表测R0两端的电压。（1）因串联电路中各处的电流相等，所以，当电压表示数为10V时，流过R0的电流（2）因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压：UR=U-U0=18V-10V=8V则此时气敏电阻的阻值（3）由 可得，此时的空气质量指数5175100可知，此时空气质量等级为良。答：（1）电路中的电流为0.1A；（2）气敏电阻的阻值为80；（3）此时的空气质量等级为良。4、（1）300Pa；（2）9V，6；（3）1V或0.53V【详解】解：（1）当往容器中加入4N的水时，托盘受到的压力托盘受到的压强（2）往容器中加入4N的水时，托盘受到的压力，由图乙可知，此时力敏电阻的大小，此时电压表的示数，由串联电路的电压规律可得往容器中加入16N的水时，托盘受到的压力由图乙可知，此时力敏电阻的大小，此时电压表的示数，由串联电路的电压规律可得结合可得，（3）若物体A放入水中后漂浮，则A所受的浮力容器内水对容器底部的压强容器对地面的压强因容器对地面的压强刚好等于水对容器底部压强的1.2倍，所以解得物体A的密度符合题意，此时容器对托盘的压力由图乙可知，此时力敏电阻的大小，由串联电路的分压规律可知即解得此时电压表的示数若物体A在水中浸没，则排开水的体积16N水的体积则容器内水的深度容器内水对容器底部的压强容器对地面的压强因容器对地面的压强刚好等于水对容器底部压强的1.2倍，所以解得物体A的密度符合题意，此时容器对托盘的压力由图乙可知，此时力敏电阻的大小，由串联电路的分压规律可知即解得此时电压表的示数因此，此时电压表的示数为1V或0.53V。答：（1）当往容器中加入4N的水时，托盘受到的压强为300Pa；（2）电源电压为9V，定值电阻R0的阻值为6；（3）此时电压表的示数为1V或0.53V。5、（1）6000J；（2）24V；（3）11.2【详解】解：（1）灯泡L正常发光时的功率为10W，则灯泡正常发光10min消耗的电能（2）闭合开关S2、S3，灯泡与滑动变阻器串联，灯泡正常发光，此时通过灯泡的电流（即电路的电流）滑动变阻器R1两端的电压电路的电源电压（3）当同时闭合S1、S2、S3，灯泡与L1并联，然后再与滑动变阻器串联，灯泡正常发光，灯泡两端的电压为10V，通过灯泡的电流为1A；通过R2的电流干路电流，即通过滑动变阻器的电流滑动变阻器R1连入电路的阻值（1）灯泡L正常发光10min消耗的电能为6000J；（2）电路的电源电压为10V；（3）当同时闭合S1、S2、S3，仍然要使灯泡L正常发光，滑动变阻器R1连入电路的阻值为11.2。四、实验探究1、 0.5 9 偏大 0.20 0.5L【详解】（1）1电源电压为3V，当长度为30cm时，电流的大小为0.2A，则接入的电阻为1cm该电阻丝的电阻为（2）23根据实物图，依次画电源、开关、电流表、待测电阻、滑动变阻器，并用导线依次连接，故如图所示：当闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50A，此时滑动变阻器的阻值为保持M位置不变，把RX接入电路，此待测电阻与滑动变阻器串联，电流表的示数为0.2A，则总电阻为待测电阻的阻值为 4这待测电阻两端的电压为U0，电源电压为U，则滑动变阻器两端的电压为待测电阻与滑动变阻器的电阻之比为则待测电阻为电源电压变小，故待测电阻偏大。56用等效替代的方法测量电阻，连接图甲电路，闭合开关，移动M使电流表的示数为0.20A，记下M的位置A；把Rx接入电路，闭合开关，移动M使电流表示数为0.2A，记下M的位置B，电源电压一定，电流相同，故两次实验的总电阻相同，用刻度尺量出AB间距离为Lcm，则待测电阻的阻值即为AB间的电阻，每1cm，电阻为0.5，故待测电阻的阻值为0.5L。2、 B 0.3 5 减小误差 温度 小【详解】（1）1滑动变阻器串联接入电路，且导线应连接一上一下接线柱，要求滑动变阻器滑片向右滑动时它的电阻增大，故接入的是左下端接线柱，由于电源电压是两节干电池，电源电压为3V，故电压表的量程选择小量程，如图所示：（2）2闭合开关前，为了保护电路，需要将滑动变阻器移到最大阻值处，故需要将滑片移动B端。（3）34电流表的示数如图丙所示，选择小量程，分度值为0.02A，故读数为0.3A；电阻R的阻值为（4）5由于测量时存在误差，故需要多测测量，取平均值，以减小误差。 （5）6电灯泡的电阻受温度影响，温度越高，电阻越大。7亮度越来越暗，是因为小灯泡两端电压越来越小，实际功率变小，电流做功变慢，电能转化为光能和内能也变慢，故灯泡的亮度变暗。
