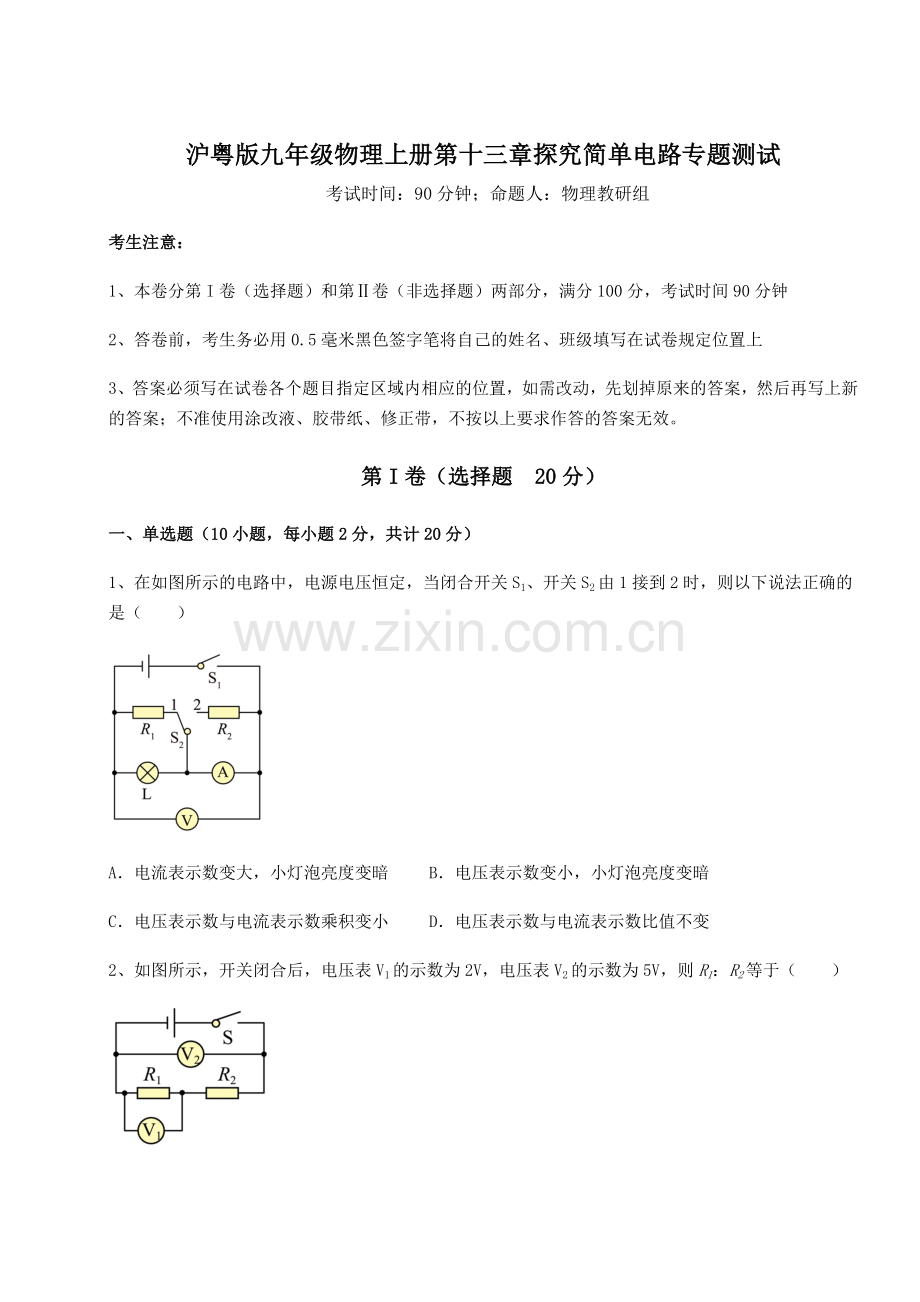

沪粤版九年级物理上册第十三章探究简单电路专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、在如图所示的电路中，电源电压恒定，当闭合开关S1、开关S2由1接到2时，则以下说法正确的是（　　）

A．电流表示数变大，小灯泡亮度变暗 B．电压表示数变小，小灯泡亮度变暗
C．电压表示数与电流表示数乘积变小 D．电压表示数与电流表示数比值不变
2、如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）

A．2：5 B．5：2 C．3：2 D．2：3
3、小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（　　）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
4、如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是

A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1仍能发光
D．乙、甲两电表示数的比值与L1的阻值相等
5、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）

A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S2，电流表A2的示数不变
6、在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是（     ）

A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了
B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零
C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零
D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光
7、如图所示是电压表的表盘，其示数是（　　）

A．2.05V B．2.5V C．10.5V D．12.5V
8、用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）

A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
9、关于电荷的说法中正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少
10、某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示的电路中，当闭合S1、S3，断开S2时，灯L1、L2 ______联；当闭合S2、S3，断开S1时，有电流通过的灯是______。

2、物体所受重力跟它的___________成正比；物理学规定，___________定向移动的方向为电流的方向。
3、用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。

4、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是______的（填“断开”或“闭合”）当设定起爆时间一到，定时开关S会自动断开，引爆起爆器，为使引爆装置停止工作，拆弹专家应在______（填“a”或“b”）处剪断导线。

5、如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则甲是_______表，乙是_______表。（选填“电流”或“电压”）

三、计算题（5小题，每小题8分，共计40分）
1、在1分钟内通过某灯泡的电荷量为18库，求通过该灯的电流I。
2、在如图所示的电路中，求：
（1）当开关S1断开，S2接B时，电流表的示数为0.2A，通过灯L1和L2的电流各是多少？
（2）当开关S1接C，S2接B时，电流表的读数是0.34A，通过灯L1和L2的电流各是多少？
（3）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？

3、如图所示，电源电压是12V，R1＝10Ω，滑动变阻器R2的最大阻值是30Ω，求当滑动变阻器的滑片分别在a端和b端时，求电流表和电压表的变化范围？

4、如图所示电路，开关闭合后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表V的示数为6V，求：
（1）在图中标出电压表V和电流表A2两端接线柱的极性；
（2）电源电压多大？
（3）通过灯L1的电流是多少？

5、如图所示为雅娟同学设计的汽车模型推力检测装置，它主要是由推力接受器 F 和压力杠杆OCD、压力传感器 D 和测量电路组成，其中 OC:OD = 1:5，V显示汽车推力的仪表是由量程为 3V 的电压表改装而成，D 点所受压力与滑动变阻器 AP 段电阻 R 的阻值变化关系如下表所示。
序号
1
2
3
4
5
6
7
D 点压力 F/N
0
5
10
15
20
25
30
电阻 R/Ω
300
250
200
150
100
50
0

若杠杆等推力检测装置的质量均忽略不计，滑动变阻器最大电阻R0为300Ω，电源输出电压恒为3V则
（1）当该检测装置D点所受压力为零时，电压表的示数为多少伏特；
（2）当滑动变阻器AP电阻R阻值为150Ω时，汽车 E 通过F对C点的推力是多少；
（3）为了把电压表改装成检测C点推力大小仪表，请你把电压表读数所对应 C 点的压力直接填入下表。
V 电压表/V
0
1
2
3
C 点压力 F/N

四、实验探究（2小题，每小题10分，共计20分）
1、在“探究串联电路电流、电压的特点”活动中。
（1）如图所示，连接电路时，至少需要_______根导线；实验中应选择规格______（选填“相同”或“不同”）的小灯泡。
（2）彭健同学测量完灯L1的电压后，保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。他能否测出L2两端电压？______，理由是______。
（3）徐睿卿同学发现灯L1比灯L2亮，则通过L1的电流______（选填“大于”、“等于”或“小于”）通过L2的电流，判断依据是______。

2、在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

测量处
a
b
c
d
电流/A
0.2
0.2
0.2
0.2
（1）在连接电路时，开关应___________ ；电流表要与被测的用电器 ___________联；
（2）实验中选择的三个小灯泡的规格应该 _________ （选填“相同”或“不同”）；
（3）检查电路无误后，闭合开关，灯L1、L2、L3均发光，接着她把电流表分别接在a、b、c、d处实验时，她记录了下表中的实验数据，由表中的实验数据可得出的结论是在串联电路中，___________。

-参考答案-
一、单选题
1、C
【详解】
AB．由图知道，闭合S1，S2掷到1时，R1与灯并联，电流表测总电流，电压表测电源电压；当S2由1掷到2时，R2短路，电路为灯的简单电路，电流表测灯的电流，电压表测电源电压，所以电压表示数不变；根据并联电路各支路互不影响知道，小灯泡仍正常发光，亮度不变，由并联电路电流的规律知道，电流表示数变小，故AB错误；
CD．因电压表示数不变，电流表示数变小，电压表示数与电流表示数乘积变小，电压表与电流表示数比值变大，故C正确，D错误。
故选C。
2、D
【详解】
由电路图可知，R1与R2两个电阻串联，电压表V1测量R1两端电压，电压表V2测量电源电压，由串联分压可知

故选D。
3、A
【详解】
A．塑料勺经过摩擦带了电，带电体吸引胡椒粉这样的轻小物体，故A正确；
B．若塑料勺带负电是因为它得到电子，故B错误；
C．塑料小勺带电是通过摩擦的方法使电荷发生了转移，不是创造了电荷，故C错误；
D．摩擦起电不能说明物体是导体，塑料小勺是绝缘体，故D错误。
故选A。
4、B
【详解】
AB．由图知道，开关S闭合后，要使灯L1和L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经电流表甲、灯泡L2回负极，另一支经电流表甲、灯L1回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确；
C．因为甲是电流表，当L2短路时，发生电源短路，L1不能发光，故C错误；
D．乙是电压表，测量L2两端电压，甲是电流表，测量干路上的电流，所以，乙、甲两电表示数的比值不等于L1的阻值，故D错误．
5、B
【详解】
AB．从图中可以看出，两灯泡并联，电流表A1测通过灯L2的电流，电流表A2测通过总电路的电流，电流表A1示数小于电流表A2示数。故A错误，B正确；
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S2，电路中只有灯泡L1工作，电流表A2测量L1电流，示数比原来小。故D错误。
故选B。
6、C
【详解】
A．开关闭合后，L1亮，说明有电流，故障类型为短路。短路部分不工作，故L2短路，故A错误；
B．当只有灯泡L1开路时，整个电路无电流，闭合开关后，电压表到电源为通路，电压表有示数，故B错误；
C．当只有灯泡L2开路时，整个电路无电流，闭合开关后，电压表到电源为断路，故电压表示数一定为零，故C正确；
D．开关闭合后，电压表示数为零，可能是L1短路，此时L2可以发光，也可能是L2断路，此时L2不发光，故D错误。
选C。
【点睛】
根据电表示数判断电路故障，首先明确电路连接方式，其次确定各表所测的对象，然后根据有无电流判断故障类型，有电流，短路故障，无电流，断路故障。短路部分不工作且电压为零；电压表有示数说明电压表到电源为通路。
7、B
【详解】
由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。
故选B。
8、B
【详解】
A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
9、D
【详解】
A．摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；
B．物理学规定正电荷定向移动的方向为电流方向，金属导体中自由电子移动的方向与正电荷移动的方向相反，因此金属导体中电流方向与自由电子移动的方向相反，故B错误；
C．带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，故C错误；
D．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D正确。
故选D。
10、D
【详解】
使用电流表的时候，将“+”、“一”两个接线柱接错了，也就是电流从电流表的负接线柱流入，从电流表的正接线柱流出了，那么这样做的结果是电流表的指针反向偏转．
故选D．
二、填空题
1、     并     L1
【详解】
[1]当闭合S1、S3，断开S2时，电流只有两条路径，电流分别经过两个灯泡，L1、L2并联。
[2]当闭合S2、S3，断开S1时，灯泡L2被短路，有电流通过的灯是L1。
2、     质量     正电荷
【详解】
[1]物体所受重力跟它的质量成正比，重力的大小可由计算得出，重力的方向竖直向下。
[2]电荷定向移动形成电流，物理学规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流方向相反。
3、     正     玻璃棒到金属球
【详解】
[1][2]用丝绸摩擦过的玻璃棒因缺少电子（电子带负电荷），带正电。当接触金属箔后，金属箔处的电子会通过金属杆、金属球，流向玻璃棒，金属箔失去电子从而带上正电荷。电流的方向与负电荷的流向相反，因此接触瞬间电流的方向是玻璃棒到金属球。
4、     闭合     a
【详解】
[1]起爆器当有电流经过时工作，当开关S闭合时，起爆器被短路，没有电流经过起爆器，起爆器不工作，所以起爆前开关S闭合。
[2]拆弹时如果剪断b处导线，有电流经过起爆器，会引起爆炸，如果剪断a处导线，整个电路中没有电流，不会引起爆炸，所以应该在a处剪断导线。
5、     电压     电流
【详解】
[1][2]乙接在干路中，若乙是电压表，闭合开关 S 后，由于电压表的电阻很大，所以两灯泡都不能发光，故乙只能为电流表；若甲也是电流表，则用导线把电流表直接接在电源上，这是不允许的，故甲只能是电压表（灯L1和L2并联，两灯都能发光，电流表测干路的电流，电压表测电源电压），即甲是电压表，乙是电流表。
三、计算题
1、0.3A
【详解】
解：通过该灯的电流
I==0.3A
答：通过该灯的电流是0.3A。
2、（1）0.2A，0.2A；（2）0.34A，0A；（3）0.26A
【详解】
解：（1）当开关S1断开，S2接B时，灯L1、L2串联，电流表串联在电路中，电流表的读数为0.2A，电流表的读数就是通过灯L1、L2的电流为,其大小为
I1=I2=0.2A
（2）当开关S1接C，S2接B时，灯L2被短路，灯L1单独接入电路，通过灯L2的电流为0A，电流表的读数就是通过灯L1的电流，大小为0.34A。
（3）当开关S1接C，S2接A时，灯L1和L2并联，电流表所测电流为干路电流，读数是0.6A，这时通过L1的电流不变，I1′=0.34A，则通过L2的电流是
I2′=I-I1′=0.6A-0.34A=0.26A
答：（1）当开关S1断开，S2接B时，通过灯L1和L2的电流分别为0.2A、0.2A；
（2）当开关S1接C，S2接B时，通过灯L1和L2的电流分别为0.34A、0A；
（3）当开关S1接C，S2接A时，通过L2的电流为0.26A。
3、1.2～0.3A，0～9V
【详解】
解：（1）当滑片位于a端时，滑动变阻器接入电路的电阻为0，电压表被短路即电压表的示数为0V，电路为R1的简单电路，根据欧姆定律可得，电流表的示数

（2）当滑片位于b端时，定值电阻R1与滑动变阻器R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中的电流，因为串联电路中总电阻等于各分电阻之和，所以此时电流表的示数

电压表的示数
U2＝IR2＝0.3A×30Ω＝9V
答：当滑动变阻器的滑片分别在a端和b端时，电流表的变化范围为1.2～0.3A，电压表的变化范围为0～9V。
4、（1）

（2）6V；（3）0.4A
【详解】
解：（1）电压表及电流表都电流由正接线柱，负接线柱流出，作图如下：

（2）由电路图知，两灯并联在电路中，电压表测电源电压，所以电源电压
U=6V
（3）由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点知，通过灯L1的电流
I1=I-I2=1.2A-0.8A=0.4A
答：（1） ；
（2）电源电压为6V；
（3）通过L1的电流是0.4A。
5、（1）3.0V；（2）75N；（3）见解析
【详解】
解：（1）当时，滑片P移至B端，电压表测量电源电压，此时电压表的示数为3.0V；
（2）由表中查得，当时，根据杠杆平衡条件得

（3）当电压表的示数分别为：0V、1V、2V、3V 时，AP段电阻 R 的阻值分别为：0、100、200、300；对应 D 点压力为：30N、20N、10N、0N；根据杠杆的平衡条件可得：对应 C 点的压力为：150N、100N、50N、0N； 改装仪表的示数特征如下表：
电压表
0
1
2
3
C 点压力
150
100
50
0

答：（1）当时，滑片P 移至B 端，电压表测量电源电压，此时电压表的示数为3.0V；
（2）当滑动变阻器AP电阻 R 阻值为 150Ω时，汽车E通过 F对C点的推力是75N；
（3）改装仪表的示数特征如下表：
电压表
0
1
2
3
C 点压力
150
100
50
0

四、实验探究
1、     6     不同     不能     电压表的正负接线柱接反了     等于     串联电路中，电流处处相等
【详解】
（1）[1]根据电路图找出需要6条导线。
[2]实验中用的灯泡规格如果一样，会导致实验结果不具有普遍性，为了寻找普遍规律，避免偶然性，应该选择不同规格的灯泡做实验。
（2）[3][4]用电压表测量某元件两端电压时，应与这个元件并联，应该使标有”﹣“号的接线柱靠近电源负极，另一个接线柱靠近电源正极，所以题中在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，会导致电压表正、负接线柱接反，电压表指针反偏。
（3）[5][6]电流从正极出发，经开关，灯泡L2、L1回负极；因为两个灯泡串联，所以闭合开关后，通过灯L1的电流等于通过灯L2的电流，与亮度无关。
2、     断开     串     不同     各处的电流相同
【详解】
（1）[1][2]为了保护电路，在连接电路过程中，开关应该断开，由电流表的连接方法可知，电流表要与被测的用电器串联。
（2）[3]为了避免实验结论的偶然性，使结论具有普遍性，应选用三个不同规格的灯泡做实验。
（3）[4]由表格中的数据知
Ia=Ib=Ic=Id
故可得结论串联电路中各处的电流是相同的。
