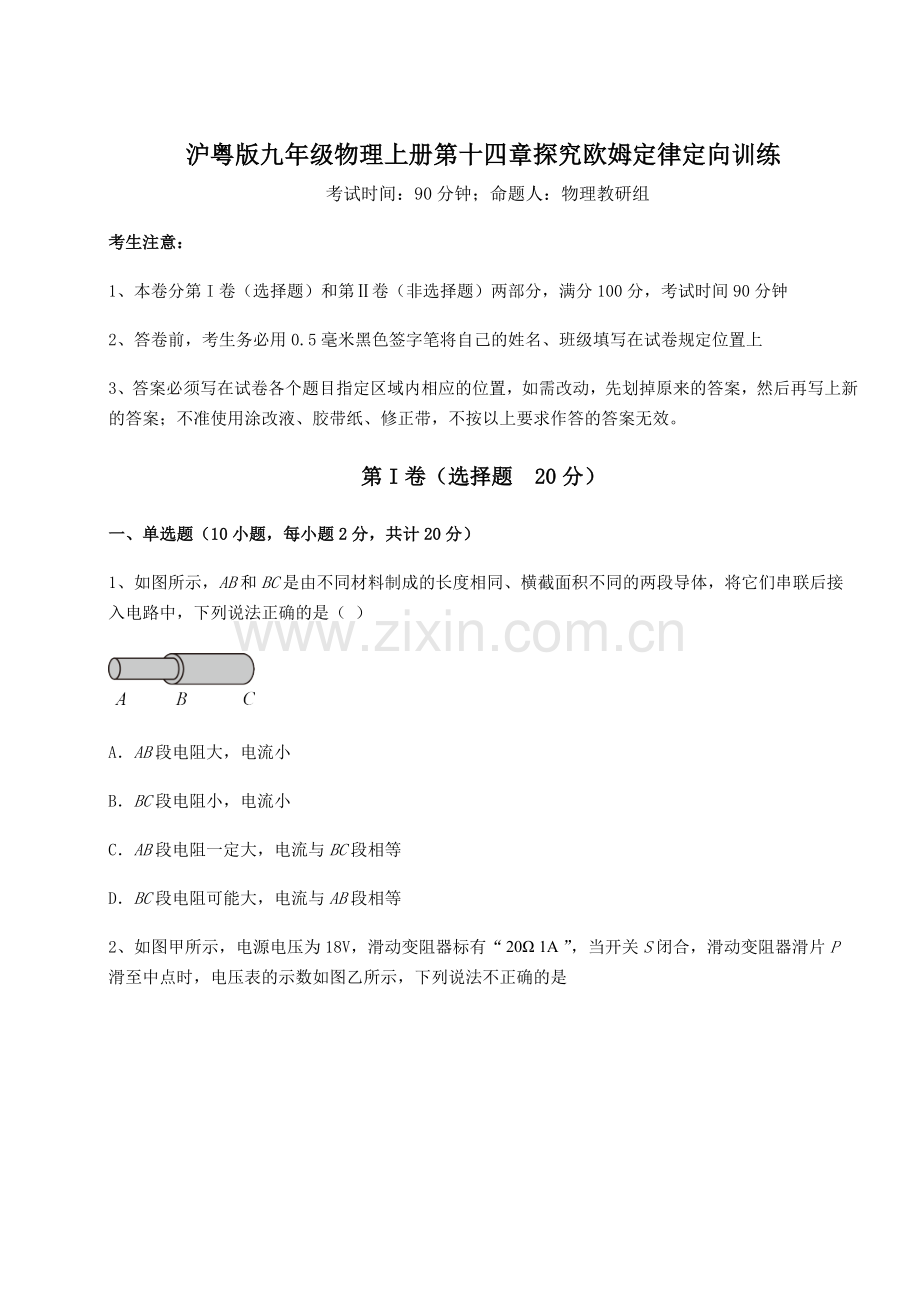

1、沪粤版九年级物理上册第十四章探究欧姆定律定向训练 考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。第I卷(选择题 20分)一、单选题(10小题,每小题2分,共计20分)1、如图所示,AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体,将它们串联后接入电路中,下列说法正确

2、的是( )AAB段电阻大,电流小BBC段电阻小,电流小CAB段电阻一定大,电流与BC段相等DBC段电阻可能大,电流与AB段相等2、如图甲所示,电源电压为18V,滑动变阻器标有“”,当开关S闭合,滑动变阻器滑片P滑至中点时,电压表的示数如图乙所示,下列说法不正确的是A定值电阻R的阻值为10B电路的最小电流为0.6AC滑动变阻器滑片P移动到最左端时,电流表示数最大D滑动变阻器滑片P移动到最右端时,电压表示数最大3、如图所示电路中,电源电压恒定。闭合开关,电路正常工作一段时间后,灯泡突然熄灭,电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障,其它元件均完好。下列说法中()可能灯泡断路可能灯泡短

3、路可能电阻断路可能电阻短路A只有正确B只有正确C只有正确D只有正确4、科学方法在物理问题的研究中,起到了重要的作用。比如,两个定值电阻,一个5,一个10,粗细均匀。以下描述正确的是()A如果这两个电阻的材料相同,则5的长度一定大于10的长度B如果这两个电阻的材料不同,则5的长度一定小于10的长度C如果这两个电阻的材料、横截面积相同,则5的长度一定小于10的长度D如果这两个电阻的材料、长度相同,则5的横截面积一定小于10的横截面积5、如图所示,电源电压不变,同时闭合开关S、S1,待电路稳定后再断开S1,则()A电流表A的示数减小,电流表A1的示数不变,电压表V的示数不变B电流表A的示数不变,电流

4、表A1的示数增大,电压表V的示数减小C电流表A的示数、电流表A1的示数、电压表V的示数均不变D电流表A的示数、电流表A1的示数、电压表V的示数均增大6、利用如图所示的电路探究影响导体电阻大小的因素,演示板上固定有a、b、c、d四根合金丝,长度关系为La=Lb=,横截面积关系为Sa=Sb=Sc=,其中a、c、d均为镍铬合金丝,b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上,下列说法正确的是()A选用a和b进行实验,可以探究导体电阻跟导体材料的关系B选用c和d进行实验,可以探究导体电阻跟导体长度的关系C选用a和c进行实验,可以探究导体电阻跟横截面积的关系D选用b和d进行实验,可以探

5、究导体电阻跟导体材料的关系7、在图的电路中。电源电压保持不变,电阻R0的阻值不变。闭合开关S,移动滑动变阻器R的滑片P,发现电流表A的示数变小,则()A滑片P向左滑动,电压表V的示数变小B滑片P向左滑动,电压表V的示数变大C滑片P向右滑动,电压表V的示数变小D滑片P向右滑动,电压表V的示数变大8、下列数据符合实际情况的是()ALED节能灯正常工作时的电阻为0B成人散步时走2km路程大约用半小时C一枚一元硬币的重量大约是6ND3月葫芦岛地区的平均气温为9、如图所示,电源电压不变,a、b、c为电流表或电压表。只闭合S1时,a表无示数,b表有示数,c表有示数且示数随滑片P的移动发生变化。则()Aa表

6、是电压表B先闭合S1、S2,再闭合S3,a表示数无变化CS1、S2、S3都闭合,移动滑片P,a、b两表示数无变化DS1、S2、S3都闭合,b表示数除以a表示数等于电阻R1的阻值10、将两只滑动变阻器按图所示的方法连接,如果把a、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在()。AP1放在最右端,P2放在最右端BP1放在最左端,P2放在最左端CP1放在最右端,P2放在最左端DP1放在最左端,P2放在最右端第卷(非选择题 80分)二、填空题(5小题,每小题4分,共计20分)1、如图所示, R1=10 ,电源电压不变。只闭合 S1,电流表示数为 0.3A;S1

7、、S2均闭合,电流表示数为 0.5A,此时通过 R1 的电流为_A ,R2的阻值为_ 。2、在如图所示的电路中,电源电压保持不变,闭合开关S,三个电表均有示数。若向右移动滑动变阻器的滑片,电流表A的示数_(选填“变大”“不变”或“变小”);若用电阻替换,使其中两个电表的示数变大,则的阻值应_的阻值(选填“大于”“等于”或“小于”),理由是_。3、央视是真的吗?节目中,主持人做了“电池+口香糖锣纸=取火工具”的实验:取口香糖钱纸,中间剪掉一些,将锡纸条带锡的一端接在电池的正极,另一端接在电池的负极,很快发现锡纸条开始冒烟、着火,如图所示。锡纸条上_段的电阻最大(已知ab、bc、cd长度相等),此

8、时Iab_Icd(选填“=”“”或“”)。4、小毅同学用图所示电路测未知电阻的阻值,闭合开关前,他应将滑动变阻器的滑片移到_端。实验时,他移动滑片,多次测量求的平均值是为了_。5、在图所示的电路中,电源电压保持不变,电阻R和小灯L的阻值相等。开关S闭合后电路正常工作,电流表的示数为I0,电压表的示数为U0。一段时间后,由于R或L中有一个出现故障,使至少一个电表的示数变大。(1)小灯泡L_不发光(选填“一定”或“可能”);(2)请根据相关信息写出此时两电表的示数及相对应的故障_。三、计算题(5小题,每小题8分,共计40分)1、在如图的电路中,已知电阻R1的阻值为20,闭合开关S,电流表A的示数0

9、.7A,电流表A1的示为0.3A。求:(1)电源电压U;(2)电阻R2的阻值。2、如图所示,已知电源电压为6V,三个电阻的阻值分别是R1为30、R2为20和R3为10。求:(1)当S1S2均断开时,电流表和电压表的示数;(2)当S1S2均闭合时,电压表和电流表的示数。3、如图所示电路中,小灯泡L上标有“3V0.9W”字样,R1和R2均为定值电阻,其中R1=15。闭合开关S1,开关S2接a,小灯泡L正常发光;开关S2接b,小灯泡L的电功率只有正常发光时的,忽略温度变化对小灯泡电阻的影响。求:(1)电源电压U;(2)定值电阻R2的阻值;4、如图甲是一个检测空气质量指数的电路。其中R为气敏电阻,其电

10、阻的倒数与空气质量指数的关系如图乙所示。已知:电源电压为6V且保持不变,定值电阻R0为4。当闭合开关S后,电压表示数为2V时,求:(1)通过R0的电流。(2)电阻R的阻值。(3)若电压表的量程为0-3V,为保证电路安全工作,当电压表示数为最大值3V时电阻R的阻值变为多少?空气质量指数最大为多少?5、如图,R1=9 ,R2=6 ,闭合开关后,通过R1的电流为1 A,求:(1)R1两端的电压;(2)通过R2的电流。四、实验探究(2小题,每小题10分,共计20分)1、在电阻一定时“探究电流与电压关系”的实验中,小凯所在的兴趣小组用导线将开关、电源、定值电阻、电流表、电压表和规格为“20 2A”的滑动

11、变阻器连接成如图所示的电路。(1)连接电路时,开关应处于_状态。连接好电路闭合开关前,滑动变阻器的滑片P应置于_(选填“A”或“B”)端;(2)小凯正准备闭合开关时,旁边的小兰急忙告诉他,电路连接有错,只要改接一根导线就可以了。请你在图中把小凯接的那根导线找出来,并打上“”符号,再用画线代替导线连接到正确的位置上_;(3)小凯排除故障闭合开关,调节滑动变阻器,得到的实验数据如下表所示:数据序号12345电压U/V0.51.01.52.02.5电流I/A0.10.20.30.40.5实验中,调节滑动变阻器滑片P的目的是_;分析表格中的数据可得出结论:_;(4)小凯想将定值电阻换成小灯泡完成以上实

12、验,但这种方案其实是不可行的,其原因主要是_。2、在“探究通过导体的电流与电压和电阻的关系”实验中,小明利用可调电压电源(可调为1.5V、3.0V、4.5V、6.0V之一)、5个定值电阻(阻值分别为5、10、15、20、30)、滑动变阻器(101A)、电压表和电流表做了如下实验:(1)他根据图甲所示电路图连接成了图乙所示的实物电路,其中只有一根导线连接错误,请在这根导线上打“”,并用笔重新画一根正确连接的导线;(连线不要交叉)_(2)改正图乙电路后,闭合开关前,滑动变阻器的滑片应置于_端;(3)实验时小明设计了如下表格,通过表格可以看出,他的实验目的是探究通过导体的电流与_的关系;实验次数12

13、345R/510152030I/A(4)小明将电源电压调为3V时,按(3)设计的方案进行实验;图是第2次实验时电流表的示数,示数为_A;当其中某个定值电阻接入电路时,无法满足实验条件,这个定值电阻的阻值为_;(5)小明根据实验数据描绘出了如图所示的图像,可以得出结论:_;【拓展】小红利用现有器材又做了下面的实验:按图甲连接电路,将电源电压调到某个值,在电路安全条件下闭合开关,移动滑片直到电压表示数为2.5V;保持滑片不动,换接入另一个定值电阻,调节电源电压,在电路安全条件下闭合开关,发现电压表示数恰好为2.5V;通过以上实验现象可以推断:此时滑动变阻器接入电路的阻值为_。-参考答案-一、单选题

14、1、D【详解】导体AB和BC串联后接入电路中,根据串联电路电流规律可知,通过导体AB和BC的电流相同;因为导体的电阻与导体的材料、长度、横截面积、温度有关,由题干,导体AB和BC长度相同,而材料、横截面积不同,温度未知,则导体AB和BC段电阻大小无法确定。故ABC错误,D正确。故选D。2、C【详解】A电源电压为18V,滑动变阻器滑片P滑至中点时,滑动变阻器阻值为10,刚好分得9V电压,根据串联电路分压定律可得定值电阻R的阻值为10,A正确,但不符合题意;B当滑动变阻器滑片P滑到最右端时,电路电阻最大,电流最小为B正确,但不符合题意;C滑动变阻器能承受的最大电流为1A,因此电路最小电阻为滑动变阻

15、器至少接入的电阻为当滑动变阻器往左滑动的过程中,接入电阻小于8时,电路电路大于1A,滑动变阻器烧坏,此时电路电流为0A,C错误,但符合题意;D滑动变阻器滑片P移动到最右端时,滑动变阻器电阻最大,电压表测量滑动变阻器电压,根据串联电路分压原理可知,电压表示数最大,D正确,但不符合题意。故选C。3、A【详解】由图得,灯泡L与电阻R串联,电流表测量电路电流,电压表V1测量灯泡L的电压,电压表V测量电源电压。若灯泡断路,电路中没有电流,电流表示数为0,电压表V1、V均与电源相连接,因此电压表V1、V均有示数;若灯泡短路,电中只有电阻R工作,电路中有电流,电流表有示数,灯泡两端无电压,即电压表V1示数为

16、0,电压表V仍测量电源电压,仍有示数;若电阻断路,电路中没有电流,电流表无示数,电压表V1被断开,无示数,电压表V仍测量电源电压,仍有示数;若电阻短路,电路中有电流,电流表有示数,电压表V、V1都测量电源电压,都有示数,故A符合题意,BCD不符合题意。故选A。4、C【详解】A两个电阻粗细均匀、材料相同,电阻越大,长度越长,所以10的电阻较长,故A选项错误;B两个电阻粗细均匀,若材料不同,无法判断两个电阻的长度大小,故B错误;C两个电阻粗细均匀、材料相同,电阻越大,长度越长,所以10的电阻较长,故C选项正确;D两个电阻的材料、长度相同,横截面积越大,电阻越小,所以10的电阻较小;故D错误。选C。

17、5、A【详解】由图可知,闭合开关S、S1时,电阻R1、R2并联,电流表A测干路中的电流,电流表A1测通过R2的电流,根据并联电路电流的特点可知,电流表A的示数大于电流表A1的示数,电压表测电源电压;当只闭合S时,电阻R1没有接入电路,此时电流表A与电流表A1相等,都是测通过R2的电流,而通过R2的电流根据欧姆定律可知,其前后不变,所以电流表A的示数减小,电流表A1的示数不变,电压表仍然测电源电压,所以电压表的示数也不变。故选A。6、A【详解】a、b、c、d四根合金丝,a、c、d均为镍铬合金丝,b为锰铜合金丝,长度关系为 横截面积关系为 A选用a和b进行实验,a和b长度相同,横截面相同,材料不同

18、,因此根据控制变量法,可以探究导体电阻跟导体材料的关系,故A正确;B选用c和d进行实验,c和d长度相同,横截面不相同,材料相同,因此根据控制变量法,可以探究导体电阻跟导体横截面的关系,故B错误;C选用a和c进行实验,a和c长度不相同,横截面相同,材料不同,因此根据控制变量法,可以探究导体电阻跟长度的关系,故C错误;D选用b和d进行实验,b和d长度不相同,横截面不相同,材料不同,有多个变量,无法得出结果,故D错误。故选A。7、C【详解】由图可知,电阻R0和变阻器R串联,电压表测量电阻R0两端的电压,电流表测量电路中的电流。AB如果滑片P向左滑动,变阻器连入电路的电阻变小,由电阻的串联可知总电阻变

19、小,由可知电路中的电流变大,即电流表A的示数变大,故AB不符合题意;CD如果滑片P向右滑动,变阻器连入电路的电阻变大,由电阻的串联可知总电阻变大,由可知电路中的电流变小,即电流表A的示数变小,由U=IR可知R0两端的电压变小,即电压表V的示数变小,故C符合题意,D不符合题意。故选C。8、B【详解】ALED节能灯是半导体材料制成的,正常工作时也有电阻,电阻不为0,故A不符合题意;B成人散步时的速度约为4km/h,走2km路程大约用时为故B符合题意;C一枚一元硬币的质量大约为6g,所受重力大约是故C不符合题意;D葫芦岛地区属于沿海地区,通常3月平均气温在以上,故D不符合题意。故选B。9、C【详解】

20、A只闭合S1时,a、b两表串联,由a表无示数、b表有示数可知,a表应为电流表,b表应为电压表,c表在干路中有示数且示数随滑片P的移动发生变化,说明c表是电流表,此时只有R3的简单电路,电流表测量通过R3的电流,故A不符合题意;B先闭合S1、S2,c电流表将R1和R2短路,只有R3的简单电路,a电流表和b电压表串联,a表示数为零,再闭合S3,R1、R2和R3并联,a电流表测量R1和R2的电流,a电流表有示数,故B不符合题意;CDS1、S2、S3都闭合,R1、R2和R3并联,a电流表测量R1和R2的电流,电压表测量电源电压,移动滑片P,电压表示数不变,由并联电路的特点可知a表的示数不变,由欧姆定律

21、可知b表示数除以a表示数等于电阻R1和R2的总阻值,故C符合题意,D不符合题意。故选C。10、D【详解】根据题意要求,图中的两个滑动变阻器是串联接入电路的,要使接入电路的总电阻最大,必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说,电阻丝的右端接入电路,所以应该把滑片P1移到最左端;对于右边的变阻器来说,电阻丝的左端接入电路,所以应该把滑片P2移到最右端。故选D。二、填空题1、 0.3 15【详解】1由电路图可知,只闭合S1时,电路为R1的简单电路,电流表测电路中的电流,由知道,电源的电压U=I1R1=0.3A10=3VS1、S2均闭合时,R1与R2并联,电流表测干路电流,因并联电

22、路中各支路独立工作、互不影响,且电源电压不变,所以,此时通过R1的电流仍为0.3A不变。2由于并联电路中干路电流等于各支路电流之和,所以,通过R2的电流I2=I-I1=0.5A-0.3A=0.2A因并联电路中各支路两端的电压相等,所以,R2的阻值2、 变小 小于 见解析【详解】(1)1该电路为并联电路,当向右移动滑动变阻器的滑片时,变阻器的阻值变大,电压不变,电流变小,而R1的电流不变,所以电流表A的示数变小。(2)23该电路为并联电路,电压表测电源电压,示数不变,用电阻 替换 ,使其中两个电表的示数变大,只能是电流表示数变大,支路的电流不变,支路的电流一定变大,由 可知,电压不变,电流变大,

23、电阻一定变小,所以的阻值应小于的阻值。3、 ab =【详解】1导体的电阻与横截面积有关,当导体的材料、长度、温度等相同时,导体横截面积越小,电阻越大,如图所示,ab段的横截面积最小,故ab段的电阻最大。2根据串联电路电流的关系,在串联电路中电流强度处处相等,如图,ab、bc、cd三段导体为串联,故。4、 b 减小误差【详解】12为保护电路,闭合开关前,应将滑动变阻器的滑片移到b端或右端,使其阻值最大;调整变阻器的滑片继续测量的目的是:多次测量求平均值,减小实验误差。5、 可能 见解析【详解】由图得,开关S闭合后,电路正常工作时,灯泡L与电阻R串联,电压表测量灯泡L的电压,电流表测量电路的电流。

24、依题意得,电源电压保持不变,电阻R和小灯L的阻值相等,电流表的示数为I0,电压表的示数为U0,由串联电路特点得,电源电压为由欧姆定律得,灯泡与电阻R的阻值为(1)1(2)2当灯泡L断路后,电压表测量电源电压,电压表的示数为2U0,电流表的示数为0,即电压表的示数变大,电流表的示数变小,符合题意;当灯泡L短路后,电路中只有电阻R工作,电压表的示数为0,电路电阻变小,电路电流变大,电流表的示数变大,由欧姆定律得,电流表的示数为即电压表的示数变小,电流表的示数变大,符合题意;当电阻R断路后,电压表和电流表的示数都变为为0,即电压表的示数和电流表的示数都变小,不符合题意;当电阻R短路后,电路中只有灯泡

25、L工作,电压表测量电源电压,电压表示数为2U0,电路电阻变小,电路电流变大,电流表的示数变大,由欧姆定律得,电路电流为即电压表和电流表的示数都变大,符合题意;综上,电路的故障可能是:灯泡L断路,此时电压表的示数为2U0,电流表的示数为0;灯泡L短路,此时电压表的示数为2U0,电流表的示数为2I0;电阻R短路,此时电压表的示数为2U0,电流表的示数为2I0。当灯泡L断路或者短路时,灯泡L不发光;当电阻R短路时,灯泡L发光,所以小灯泡L可能不发光,可能发光。三、计算题1、(1)6V;(2)15【详解】解:(1)由电路图可知,两电阻并联,电流表A测量干路电流,电流表A1测量电阻R1支路电流,电源电压

26、U为(2)由并联分流可知电阻R2支路电流为电阻R2的阻值为答:(1)电源电压U为6V;(2)电阻R2的阻值为15。2、(1)0.2A;4V;(2)6V;0.5A【详解】解:(1)当S1,S2均断开时,R2与R3串联,电流表示数为电压表测量R2两端电压,其示数为U2=I2R2=0.2A20=4V(2)当S1S2均闭合时,R1与R2并联,则电压表的示数为6V,电路中的总电阻=12电流表的示数答:(1)当S1S2均断开时,电流表和电压表的示数分别为0.2A、4V;(2)当S1S2均闭合时,电压表和电流表的示数分别为6V、0.5A。3、(1)7.5V;(2)40【详解】解:(1)根据可得,小灯泡的电阻

27、为当开关S1闭合,开关S2接a,灯泡L与定值电阻R1串联,小灯泡L正常发光,根据可得,电路的电流为有欧姆定律和电路的串联可知,电源电压为(2)当开关S1闭合,开关S2接b,灯泡L与定值电阻R2串联,小灯泡L的电功率只有正常发光时的,即根据可得,此时电路的电流为由欧姆定律可知,电路的总电阻为由串联电路电阻的规律可知,定值电阻R2的阻值为答:(1)电源电压7.5V;(2)定值电阻R2的阻值为40。4、(1)0.5A;(2)8;(3)4,50【详解】解:(1)由图知道,R与R0串联,电压表测R0两端的电压,通过R0的电流为(2)由串联电路电压的特点知道,R两端的电压UR=U-U0=6V-2V=4V由

28、知道,R的阻值为 (3) R的阻值越小时,其倒数越大,从图乙知道空气质量指数越大。电压表的量程为0-3V,故当R0两端的最大电压为3V时,空气质量指数最大,由串联电路的电压特点知道,R两端的最小电压为U小=U-U0=6V-3V=3V=U0根据串联分压规律知道,R的阻值R=R0=4则由图乙知道,空气质量指数最大为50。答:(1)通过R0的电流为0.5A;(2)电阻R的阻值为8;(3)当电压表示数为最大值3V时电阻R的阻值变为4,空气质量指数最大为50。5、(1)9V;(2)1.5A【详解】解:(1)闭合开关后,两电阻并联,根据已知条件和欧姆定律,R1两端的电压U1=I1R1=1A9=9V (2)

29、根据并联电路各支路电压相等,由欧姆定律,故通过R2的电流为答:(1)R1两端的电压为9V;(2)通过R2的电流为1.5A。四、实验探究1、 断开 A 改变通过定值电阻的电流和两端的电压 电阻一定时,电流与电压成正比 灯泡的电阻将随温度变化而变化【详解】(1)12为保护电路安全,在连接实物图的时候,要把开关断开,滑动变阻器滑片应滑到阻值最大处,图中下接线在B点,故滑片P应置于A处。(2)3图中电流表和定值电阻并联错误,要改为串联;电压表应并联在定值电阻的两端,如图所示:(3)4探究电流和电压关系,滑动变阻器的作用是改变通过定值电阻的电流和两端的电压。5分析表格中的数据可知:电压和电流的比值为定值

30、,故结论为:电阻一定时,通过电阻的电流与电阻两端的电压成正比。(4)6小灯泡的阻值随温度的变化而变化,其电阻不是定值,所以这种方案不可行。2、 最左端 电阻 0.2 30 当导体两端电压不变时,通过导体的电流与导体的电阻成反比 4【详解】(1)1由图甲可知,电阻处发生了短路,同时将电压表短路,由变阻器到电阻的导线连接错误,应将变阻器的左端连接到电压表的负接线柱,如图所示:(2)2闭合开关前,滑动变阻器应处于最大阻值处,由电路图可知,当滑片移到最左端时,变阻器阻值最大,故滑动变阻器的滑片应置于最左端。(3)3由表格中数据可知,实验时改变导体的电阻,测量电路中通过电流的大小,故小明是探究电流与电阻

31、的关系。(4)4由图乙可知,电流表所选量程为00.6A,分度值为0.02A,则电流表的示数为0.2A。5由可知,开关闭合,定值电阻与变阻器串联,电路中电流为0.2A,此时定值电阻两端的电压为若选用30的电阻,则变阻器两端的电压为此时电路中的电流为则滑动变阻器的阻值为15大于滑动变阻器的最大阻值10,所以无法满足实验条件,故这个定值电阻的阻值为30。(5)6由图可知,电流与电阻的倒数的关系为一条过原点的直线,则电流与电阻的倒数成正比,所以电流与电阻成反比,故可得出结论:当导体两端电压不变时,通过导体的电流与导体的电阻成反比。7设当电源电压调为U前时,定值电阻阻值为R前,更换后的定值电阻阻值为R后

32、,电源电压为U后,当电压表调到2.5V,即定值电阻两端电压为2.5V,则滑动变阻器两端电压为(或),保持滑片不动,则滑动变阻器阻值不变,根据则可得出化简后得定值电阻前后的比值为电源可调为1.5V、3.0V、4.5V、6.0V,其中1.5V小于2.5V,舍去。当U前=3V、U后=4.5V时,则定值电阻前后的比值为定值电阻阻值分别为5、10、15、20、30,通过观察可知,R前=20、R后=5符合要求,当定值电阻为R前=20时,电路中电流为滑动变阻器的阻值为当U前=3V、U后=6V时,则定值电阻前后的比值为定值电阻阻值分别为5、10、15、20、30,此时没有满足比值的定值电阻,故舍去。当U前=4.5V、U后=6V时,则定值电阻前后的比值为定值电阻阻值分别为5、10、15、20、30,此时没有满足比值的定值电阻,故舍去。综上所述,此时滑动变阻器接入电路的阻值为4。

展开阅读全文
