综合解析沪粤版九年级物理上册第十四章探究欧姆定律同步练习试卷(含答案详解版).docx

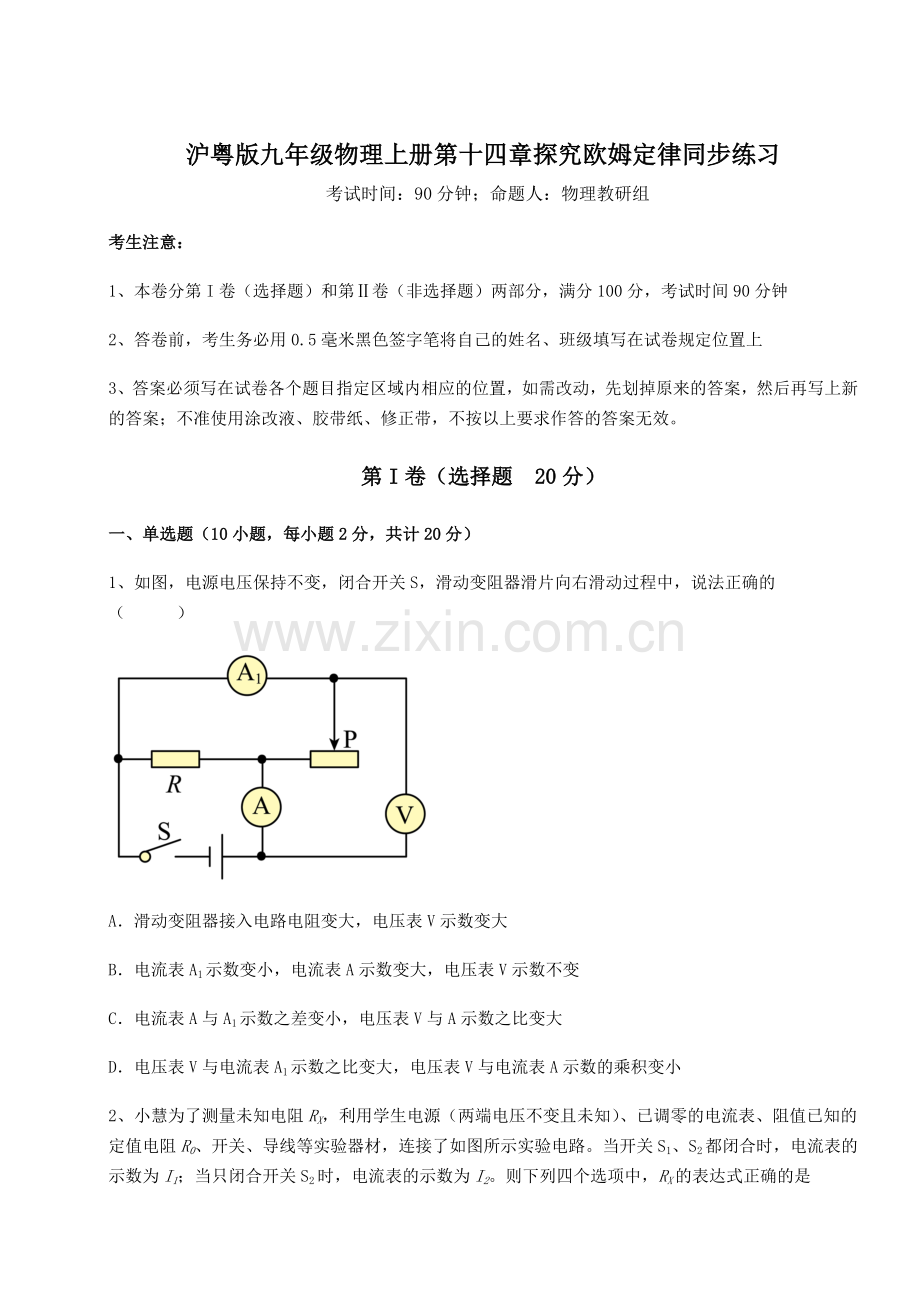

沪粤版九年级物理上册第十四章探究欧姆定律同步练习 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A滑动变阻器接入电路电阻变大，电压表V示数变大B电流表A1示数变小，电流表A示数变大，电压表V示数不变C电流表A与A1示数之差变小，电压表V与A示数之比变大D电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小2、小慧为了测量未知电阻RX，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R0、开关、导线等实验器材，连接了如图所示实验电路。当开关S1、S2都闭合时，电流表的示数为I1；当只闭合开关S2时，电流表的示数为I2。则下列四个选项中，RX的表达式正确的是（）ABCD3、如图甲所示，电源电压保持不变，滑动变阻器R标有“201A”，电流表的量程为00.6A，电压表的量程015V，丁丁进行了下面操作：先闭合开关S和S1，断开开关S2，在保障电路元件安全的情况下，将滑动变阻器的滑片从最右端滑动到a点，灯泡L恰好正常发光，再断开开关S1闭合开关S2，将滑动变阻器的滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，图乙是两次调节过程中电流表与电压表示数变化关系图像，则下列说法正确的是（）电源电压为6V灯泡L的额定功率为1.5W再断开开关S1闭合开关S2时，滑片是从a点向左移动的若丁丁重新调节开关和滑片，该电路的最小功率为1.2WABCD4、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）电流表A1接在a点，滑片P向右移动电流表A1接在a点，滑片P向左移动电流表A1接在b点，滑片P向右移动电流表A1接在b点，滑片P向左移动A和B和C和D和5、在如图所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（）A电流表A示数与电流表Al示数的差变大B电流表A1示数与电流表A2示数的比值变大C电流表A1示数与电流表A2示数的和不变D电流表A示数与电流表A2示数的比值不变6、如图所示的电路中电源电压恒定，闭合开关S，电流表A示数为，电压表V1示数为，电压表V2示数为；将滑动变阻器R的滑片向右移动少许，电流表A示数为，电压表V1示数为，电压表V2示数为，则（）A B CD7、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）A电位器与灯泡是并联的B电位器通过改变接入电路中电阻的横截面积来改变电阻的大小C若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗D若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮8、如图的所示的四个电路中，电源电压U相同，R1R2，电路的总电阻最小的是（）ABCD9、图甲是热敏电阻RT和定值电阻R的UI关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压，丙图中，则下关系式中正确的是（）AmBmCmDmn10、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（）A电压表示数变大，电流表示数变小B电压表示数变小，电流表示数变大C电压表示数变大，电流表示数变大D电压表示数变小，电流表示数变小第卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是_联（选填“串”或“并”），此时甲乙两表的示数比是23：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是_。2、如图甲所示，是某自助餐厅使用的电子秤，图乙是它工作的原理图。R1是一个阻值为100的定值电阻，托盘下方的电阻R2为压敏电阻，当压敏电阻受的压力为0时，它的电阻无穷大，压敏电阻两端的电压与托盘内所放物体质量m的关系如下表所示（电路中电源电压不变）。则定值电阻R1所起的作用是_；当托盘中物体的质量增大时，电路中的电流变_。U2（V）1210864m（g）010050080010003、如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则_ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为_ V。4、图是小华探究电流与电阻关系的实验电路，AB间可以换接多个不同阻值的电阻。在每次换接电阻后，他应调节滑动变阻器滑片控制AB间_不变。换接电阻多次实验，是为了_。5、在如图所示的电路中，电源电压保持不变，闭合开关S，三个电表均有示数。若向右移动滑动变阻器的滑片，电流表A的示数_（选填“变大”“不变”或“变小”）；若用电阻替换，使其中两个电表的示数变大，则的阻值应_的阻值（选填“大于”“等于”或“小于”），理由是_。三、计算题（5小题，每小题8分，共计40分）1、如图所示，电源电压恒定，滑动变阻器R的规格为“30 1A”，当滑动变阻器的滑片滑到任何一端时，都会有一只电表恰好满偏。电压表量程为“03V”，电流表量程为“00.6A”。（1）求定值电阻R0的阻值和电源电压；（2）将定值电阻R0换成另外一个定值电阻Rx，当电流表的指针指到满偏刻度的三分之二时，电压表的示数是1.6V。求Rx。（电路各元件安全）2、如图所示，G是一个满偏电流Ig=10mA 、内阻Rg=10的灵敏电流计（1）求该电流计的满偏电压；（2）在图所示的电路中，R1=0.1，闭合开关S，将接线柱O和接线柱A接入电路，此时O、A两接线柱间相当于一只大量程的电流表，求此电流表的量程；（3）在图所示的电路中，断开开关S，此时O、B两接线柱间相当于一只量程是06V的电压表，求电阻R2的大小。3、酒驾、醉驾会给交通安全带来巨大隐患，便携式酒精测试仪给交警执法带来了极大的便利。如图1所示，是便携式酒精测试仪的原理图，电源电压恒为3V，Rp是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图2所示，R0是报警器，其电阻值恒定为50。问：（1）当气体中酒精浓度为0时，电路中的电流是多少？（2）当气体中酒精浓度为0时，电路通电10s消耗电能是多少？（3）我国法律规定，当每100ml的气体中酒精浓度大于或等于20mg小于80mg为酒驾，大于或等于80mg为醉驾。在对某司机的检测中，电压表的示数为2V，通过计算分析该司机属于酒驾还是醉驾。4、如图所示，电阻R25，电源电压保持6V不变，当开关S闭合时，电压表的示数为1.5V，求：（1）电阻R1的阻值；（2）电阻R2的电功率。5、如图所示，电源电压恒定，R1为定值电阻，灯泡L电阻为10且保持不变，正常工作时的电压为6V，将R2的滑片P至于b端，先闭合S、S2，电流表示数I=0.12A；再将R2的滑片P至于a端，L正常发光。（1）求电源电压U；（2）最后闭合S1，电流表示数变为I=0.9A，求R1的阻值；（3）求滑片P在b时R2的阻值。四、实验探究（2小题，每小题10分，共计20分）1、如图甲所示是测量定值电阻R阻值的实验电路，器材可以满足实验要求。（1）同学们按照电路图正确连接电路后，闭合开关前滑动变阻器滑片应该移到最_端。闭合开关后，在滑动变阻器滑片的过程中，发现电流表示数始终为零，电压表示数为3V并保持不变。其原因可能是_；（2）故障排除后，闭合开关，移动滑动变阻器滑片，当电压表示数为1.6伏时，电流表实数如图乙，由乙图可知示数为_安，此时Rx的电阻为_欧；（3）改变电阻Rx、两端的电压进行了三次测量，你认为下列实验中多次测量的目的与本实验相同的是_（填序号）；A探究重力大小与质量的关系B测量物体的长度C研究杠杆的平衡条件（4）同学们又设计了两种测量方案，方案中定值电阻的阻值为R0；方案一：闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx=_；方案二：电路中RxR0，将开关S接到a，读出电流表的示数I1，在将开关S接到b，读出电流表的示数I2；由I1R0=I2Rx可得，则该结果_（选填“正确”或“不正确”）。理由：_。若将方案二中的R0换成电阻箱，该实验电路_（选填“能”或“不能”）测量Rx的阻值；若将方案二中的变阻器换成电阻箱，电源电压恒定，该实验电路_（选填“能”或“不能”）测量Rx的阻值。2、现有下列实验器材：学生电源、定值电阻三个（5、10、15）、小灯泡RL（额定电压为2.5V）、滑动变阻器“50 1A”、电流表、电压表、开关和导线若干。（1）小聪利用部分实验器材探究电流跟电压的关系：请用笔画线代替导线，将图甲所示的实物连接完整（要求：滑片向右移动时电压表示数减小）。_在探究过程中多次移动滑动变阻器滑片，读出电压表和电流表示数并记录如下：A其中第6次实验电流表示数如图乙所示，请将读数填入表中。实验次数123456U/V0.511.522.53I/A0.050.10.150.20.24_B分析数据可以得出的初步结论是：_。C该实验所用的探究方法是_。换用另外两个定值电阻重复上面的实验步骤，分析数据得出结论。（2）小聪同学把定值电阻换成小灯泡RL，接着进行“研究小灯泡的电阻”实验。在实验过程中，多次移动滑片，读出电压表和电流表示数并记录，然后描绘出小灯泡的I-U关系图像（图丙）。请分析论证：需要测量多组数据的目的是_（选填“A”或“B”）。A求小灯泡阻值的平均值，减小误差B找出小灯泡阻值的变化规律小灯泡的灯丝由暗变亮的过程，即灯丝的温度逐渐升高的过程。由实验数据结合实验现象得出结论：导体的电阻与_有关；与其他同学评估交流发现，小灯泡的亮度是由小灯泡的_（选填“额定功率”或“实际功率”）决定的。-参考答案-一、单选题1、D【详解】闭合开关S，两电阻并联，电压表测量电源电压，电流表A测量干路电流，电流表A1测量变阻器支路电流，滑动变阻器滑片向右滑动过程中接入电阻值变大：A滑动变阻器接入电路电阻变大，电压表V示数保持电源电压不变，故A错误；B滑动变阻器接入电路电阻变大，其所在支部电流变小，电路总电流也变小，即电流表A1示数变小，电流表A示数变小，电压表V示数不变，故B错误；C电流表A与A1示数之差为定值电阻支路电流，保持不变，电压表V与A示数之比为电路总电阻，将变大，故C错误；D电压表V与电流表A1示数之比为变阻器接入阻值，将变大；电压表示数不变、电路总电流变小，则电压表V与电流表A示数的乘积变小，故D正确。故选D。2、C【详解】如图所示，当开关S1、S2都闭合时，R0和Rx并联，电流表测量干路电流，有I0+Ix=I1当只闭合开关S2时，R0单独工作，电流表测量R0的电流，即I0=I2，所以通过Rx的电流为Ix=I1-I2根据并联电路电压特点及欧姆定律，Rx两端的电压Ux=U0=I2R0所以故ABD错误，C正确。故选C。3、B【详解】闭合开关S和S1，断开开关S2，灯泡和变阻器串联，电流表测量电路电流，电压表测量灯泡两端的电压，在保障电路元件安全的情况下，将滑动变阻器的滑片从最右端滑动到a点，由于灯泡电阻随温度变化，故可知此过程中电流表与电压表示数变化关系为图乙中的曲线，则另一次调节过程中电流表与电压表示数变化关系图像为图乙中的直线，滑动变阻器的滑片在最右端时，电路中总电阻最大，根据欧姆定律 可知，电路中电流最小，从图中可知是0.25A，灯泡两端电压为1V，变阻器两端电压为UR=IR=0.25A20=5V根据串联电路的电压特点可知电源电压U= UL实+ UR=1V+5V=6V再断开开关S1闭合开关S2，电阻R和变阻器串联，电流表测量电路电流，电压表测量R两端的电压，由图乙可知，两条图像中电压相等时（等于灯泡额定电压）电路中的电流为I=0.3A；变阻器滑片在a点时，电路中的电流为0.375A，电阻R两端的电压为3.75V，此时变阻器接入电路中的电阻R的阻值可知电路中的电流从0.375A变为0.3A，根据欧姆定律可知电路中的总电阻变大，变阻器接入电路的电阻值变大，故滑片是从a点向右移动的。当电路中的电流为0.3A时，灯泡的额定电压等于R两端的电压，即U额=IR=0.3A10=3V在闭合开关S和S1，断开开关S2，且滑片在a点时，可知灯泡的额定电流灯泡的额定功率P额=U额I额=3V0.5A=1.5W闭合开关S和S1，断开开关S2，灯泡和变阻器串联，此时电路的最小功率为当闭合开关S和S2，断开开关S1，且变阻器接入电路中阻值最大时，此时电路的最小功率为所以，电路的最小功率为1.2W。故ACD错误，B正确。故选B。4、D【详解】由电路图可知，电路中定值电阻和滑动变阻器并联在电路中，电压均等于电源电压，两个电阻的电压保持不变，电流表A测量干路中的电流，若电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变大；若电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变小；若电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，电流表A1的示数变小，且两个电流表示数减小量相同，设减小量为I0，由数学知识可得即电流表A1和A的示数的比值变小；若电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，电流表A1的示数变大，且两个电流表示数增大量相同，设减小量为I2，由数学知识可得即电流表A1和A的示数的比值变大；综上可知，操作中能使电流表A1和A的示数的比值变大是和。故选D。5、B【详解】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，电流表A1的示数不变；滑动变阻器R2的滑片P由中点向右移动，接入电路中的电阻变大，由可知，通过R2的电流变小，即电流表A2的示数变小；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小。A由并联电路电流的规律可知电流表A示数与电流表Al示数的差等于电流表A2示数，电流表A2的示数变小，所以电流表A示数与电流表Al示数的差变小，故A错误；B由电流表A1示数不变、电流表A2示数变小可知，电流表A1示数与电流表A2示数的比值变大，故B正确；C由电流表A1示数不变、电流表A2示数变小可知，电流表A1示数与电流表A2示数的和变小，故C错误；D电流表A示数与电流表A2示数的比值R1的阻值不变，R2的阻值变大，所以变大，电流表A示数与电流表A2示数的比值变大，故D错误。故选B。6、C【详解】AB由电路图可知，电阻与滑动变阻器串联，电压表V1测电源电压，电压表V2测电阻两侧电压，电流表A测电阻与滑动变阻器串联电路中电流。滑动变阻器的滑片向右移动少许，串联电路中总电阻增大，测得的电流变小，则有由欧姆定律知，两侧电压为可见故AB不符合题意；CD电压表V1测电源电压，则有因为则有故C符合题意，D不符合题意。故选C。7、C【详解】A一个可调节亮度的小台灯，电位器是一个变阻器，为了调节亮度，需要将电位器与灯泡串联，故A错误；B电位器通过改变接入电路中电阻的长度来改变电阻的大小，故B错误；C若接线柱A和B接入电路，滑动触头顺时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故C正确；D若接线柱B和C接入电路，滑动触头逆时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故D错误。故选C。8、D【详解】由并联电路电阻越并越小，小于任何一个分电阻可知，R1和R2组成并联电路的总电阻小于R1的阻值，故两电阻并联后的总阻值是里面最小的。故ABC不符合题意；D符合题意。故选D。9、B【详解】根据串联分压，电压之比为如图甲，R是定值电阻，故如图丙，电流之比为则此时的热敏电阻为由于丙图，热敏电阻的电压大，电流做功比较多，温度比较高，而RT的阻值随温度的升高而变小，故故故故ACD错误，B正确。故选B。10、C【详解】由电路图可知，R0与R1串联接入电路，电流表测电路中电流，电压表测R0两端电压，由题意可知，当雾霾浓度增大时，R1的阻值减小，故可知电路中的总电阻减小，电源电压不变，故由欧姆定律可知，电路中的电流变大，即电流表示数变大；由串联电路电阻等比例分压可知，R1两端电压减小，R0两端电压增大，即电压表示数变大。故ABD错误，C正确。故选C。二、填空题1、 并 31【详解】1当甲乙都为电流表时，只闭合开关S1，由图中可知，此时电流有两条流经路径，一条从电源正极出发，经过R1，再经过乙电流表回到电源负极，一条从电源正极出发，经过甲电流表，再经过R2，然后经过乙电流表，最后回到电源负极，可知此时R1与R2两个电阻是并联的。2由电路图可知，此时甲电流表测过R2支路的电流，乙电流表测干路电流，此时两表的示数之比为23，因干路电流等于各支路电流之和，故可知流过R1和R2支路的电流之比为I1I2=12因并联电路两端电压相等，故由欧姆定律可得，R1和R2的电阻之比为R1R2=21如果把甲乙全部换成电压表，再闭合S1和S2，由图中可知，此时R1和R2串联，甲电压表测R1和R2两端电压之和，乙电压表测R2两端电压，因串联电路中电流相等，故由欧姆定律可得，此时甲乙两电压表示数之比等于R1与R2电阻之和与R2的电阻之比，即U1U2=(R1+R2)R2=312、 保护电路 大【详解】12当托盘中物体的质量增大时，根据表格数据可知，R2两端的电压变小，根据串联电路分压的规律，表明R2的阻值正在减小，根据欧姆定律可知，电源电压一定，总电阻减小，电路中电流变大，即电流表示数变大，为防止因电流过大而损坏电路元件，需串联一个限流电阻，故R1起保护电路的作用。3、 BC 12【详解】1由电路图可知，三个电阻串联，电压表V1测R2、R3的总电压，电压表V2测定值电阻R2的电压，闭合开关S，将滑动变阻器的滑片P由a端移到b端，滑动变阻器电阻连入电路的阻值变大，电路中电流变小，电阻R2电压随着电流变小，电压也变小，则BC段是电压表示V2数变化的图像。2当滑片在a端时，电源电压为U=4.8V+0.6AR1当滑片在b端时，电源电压为U=9.6V+0.2AR1联立得U=12V4、 电压 寻找普遍规律【详解】1探究电流与电阻关系的实验中，在更换电阻的过程中需控制电阻两端的电压保持不变，即控制AB间电压保持不变。2在AB间更换不同的电阻进行多次实验，得出多组数据，根据多组数据进行分析，得出电流与电阻关系，这样得出的结论具有普遍性。所以换接电阻多次实验，是为了寻找普遍规律。5、 变小 小于 见解析【详解】（1）1该电路为并联电路，当向右移动滑动变阻器的滑片时，变阻器的阻值变大，电压不变，电流变小，而R1的电流不变，所以电流表A的示数变小。（2）23该电路为并联电路，电压表测电源电压，示数不变，用电阻 替换 ，使其中两个电表的示数变大，只能是电流表示数变大，支路的电流不变，支路的电流一定变大，由 可知，电压不变，电流变大，电阻一定变小，所以的阻值应小于的阻值。三、计算题1、（1）6， 3.6V；（2）5【详解】解：（1）根据题意知道，当滑动变阻器的滑片滑到任何一端时，都会有一只电表恰好满偏。由图知道，当滑动变阻器的滑片滑到左端时，只有R0连入电路，此时电路中电流最大，根据电流表的量程知道，最大电流I最大=0.6A，由知道，电源电压U=I最大R0=0.6AR0-当滑动变阻器的滑片滑到右端时，R0与滑动变阻器R串联，电压表测量滑动变阻器两端的电压，根据电压表的量程可知电压表示数为3V，则最小电流由知道U=I最小R0+UR=0.1AR0+3V-由知道R0=6U=3.6V（2）将定值电阻R0换成另外一个定值电阻Rx时，当电流表的指针指到满偏刻度的三分之二位置时，电路中电流为此时电压表的示数为1.6V，由串联电路电压的规律知道，定值电阻Rx两端的电压为Ux=U-UR=3.6V-1.6V=2V定值电阻Rx的阻值答：（1）定值电阻R0的阻值为6，电源电压为3.6V；（2）定值电阻Rx的阻值为5。2、（1）0.1V；（2）1.01A；（3）590【详解】解：（1）根据题意知道，G是一个满偏电流Ig=10mA 、内阻Rg=10的灵敏电流计，且Ig=10mA=0.01A由知道，该电流计的满偏电压Ug=IgRg=0.01A10=0.1V（2）闭合开关S，将电流I从接线柱O通入，并从接线柱A流出时，Rg和R1并联，所以，当G的示数Ig=10mA时，通过R1的电流故此电流表的量程（3）断开开关S，此时O、B两接线柱间相当于一只量程是06V的电压表，此时Rg与R2串联，此时电路的总电阻因串联电路中总电阻等于各分电阻之和，所以电阻R2的阻值R2=R总-Rg=600-10=590答：该电流计的满偏电压0.1V；（2）此电流表的量程是1.01A；（3）电阻R2的大小590。3、（1）；（2）；（3）属于醉驾【详解】解：（1）根据图1可知，酒精气体传感器与报警器串联，电压表测报警器的电压，由图2可知，酒精气体浓度为0时RP1=200根据串联电阻的规律及欧姆定律，气体中酒精浓度为0时，电路中的电流是（2）电路通电10s消耗电能（3）由题意知电源电压不变，电压表示数为2V，则电路的电流为由欧姆定律电路的电阻根据串联电阻的规律Rp2=R总-R0=75-50=25由图2知酒精浓度大于80mg/mL，该司机属于醉驾。答：（1）当气体中酒精浓度为0时，电路中的电流是； （2）当气体中酒精浓度为0时，电路通电10s消耗电能是；（3）在对某司机的检测中，电压表的示数为2V，该司机属于醉驾。4、（1）15；（2）0.45W【详解】解：（1）由电路图可知，两电阻串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以电路中的电流串联电路中总电压等于各分电压之和，R1两端的电压则电阻R1的阻值（2）电阻R2的电功率答：（1）电阻R1的阻值是15；（2）电阻R2的电功率是0.45W。5、（1）6V；（2）20；（3）40【详解】解：（1）灯泡的额定电流IL额=0.6A当S、S2闭合，将R2的滑片P移至a端时，电路为灯泡L的简单电路，此时电源电压与灯泡L两端的电压相等，因为此时灯泡正常发光，所以电源电压U=UL额=6V（2）当S、S1、S2闭合，R2的滑片P移至a端时，电阻R1与灯泡L并联，电流表测量干路中的电流，根据并联电路的特点，此时灯泡L不受影响，仍然正常发光，通过灯泡L的电流IL=IL额=0.6A因并联电路中干路电流等于各支路电流之和，所以此时R1中的电流I1=I-IL=0.9A-0.6A=0.3A定值电阻R1的阻值（3）当S、S2闭合，将R2的滑片P移至b端时，滑动变阻器的最大阻值与灯泡L串联，此时电路的总电阻因为串联电路中总电阻等于各分电阻之和，所以滑动变阻器的最大阻值R2=R总-RL=50-10=40答：（1）电源电压是6V；（2）R1的阻值是20；（3）滑片P在b时R2的阻值是40。四、实验探究1、 右 电阻Rx断路 0.5 3.2 B 不正确 开关S由a拨到b时，电阻R0和RX两端的电压不相等 能 能【详解】（1）12闭合开关前，应将滑动变阻器调到最大阻值处以起到保护电路的作用，故滑动变阻器的滑片应移动到最右端。闭合开关后，电流表示数为0，说明该电路断路；电压表示数为3V且保持不变，说明与电压表并联的电路部分出现了断路，故原因可能是电阻Rx断路。（2）34由图乙可知，电流表选择小量程，示数为0.5A。此时电压表示数为1.6V，由欧姆定律得，此时Rx的电阻为（3）5在测量定值电阻R阻值的实验中，进行三次测量是为了取平均值，减小误差；属于测量性实验。测量物体的长度也是测量性实验，多次测量的目的也是取平均值减小误差。但探究重力大小与质量的关系、研究杠杆的平衡条件都属于探究性实验，多次测量的目的是避免实验偶然性，寻找普遍规律。故B符合题意，AC不符合题意。故选B。（4）6方案一的电路中，没有电流表，但可根据欧姆定律和串联电路电流的特点，求得通过Rx的电流为电阻Rx的阻值为78由方案二知，将开关S由a接到b时，定值电阻R0和待测电阻Rx分别与变阻器串联，因定值电阻R0和待测电阻Rx的阻值不同，根据串联电路分压原理，Rx两端的电压和R0两端的电压不相等，即I1R0I2Rx。所以该结果错误。9若将方案二中的R0换成电阻箱，将开关S由a接到b时，需要保持滑动变阻器阻值不变，调节电阻箱的阻值，使电流表示数与之前示数相同。此时电阻箱阻值即为待测电阻Rx的阻值。故将方案二中的R0换成电阻箱，能测量Rx的阻值。10若将方案二中的变阻器换成电阻箱，电源电压恒定，将开关S接到a，可根据电流表的示数与电阻箱阻值，通过欧姆定律计算出电阻箱两端的电压，因电源电压恒定，可根据串联电路分压特点，求出待测电阻两端电压，进而再次根据电流表示数和欧姆定律求出待测电阻的阻值。故若将方案二中的变阻器换成电阻箱，电源电压恒定，该实验电路能测量Rx的阻值。2、 0.3 在电阻一定时，通过导体的电流与导体两端的电压成正比 控制变量法 B 温度 实际功率【详解】（1）1因为滑片向右移动时电压表示数减小，而电压表测定值电阻两端电压，定值电阻和滑动变阻器为串联，所以通过定值电阻的电流要减小，则电阻中的总阻值要变大，而滑动变阻器的滑片右移时电阻要变大，所以应该将电源的负极和滑动变阻器的A端连接起来，如下图所示：2由图可知，电流表所接量程为00.6A，所以分度值为0.02A，则电流表的读数为0.3A。3由表格数据可知，每组数据的电压和电流之比为一个定值，所以结论为：在电阻一定时，通过电阻的电流与电阻两端的电压成正比。4该实验中要控制电阻的阻值一定，使用了控制变量法。（2）5因为灯泡的电阻受温度的影响，所以不能求小灯泡阻值的平均值，测量多组数据的目的是找出小灯泡阻值的变化规律。故选B。 6由丙图可知，灯泡的电阻随着电压的升高而增大，而小灯泡的灯丝由暗变亮的过程中灯丝的温度逐渐升高，说明导体的电阻与温度有关。7根据电功率公式P=UI，结合丙图可知，小灯泡的电功率越来越大，说明小灯泡的亮度是由小灯泡的实际功率决定的。
