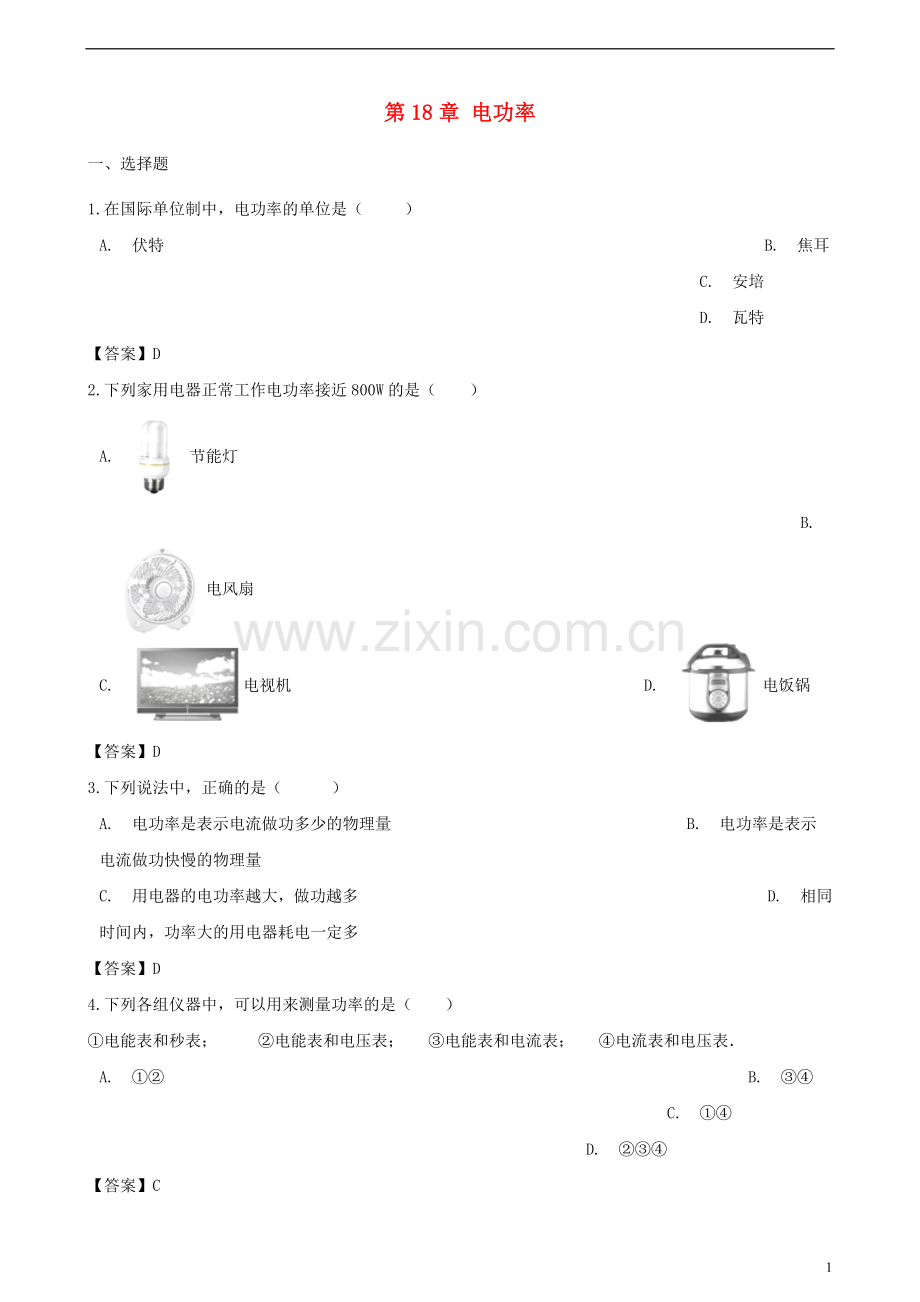

第18章 电功率一、选择题1.在国际单位制中，电功率的单位是（ ） A.伏特B.焦耳C.安培D.瓦特【答案】D 2.下列家用电器正常工作电功率接近800W的是（） A.节能灯B.电风扇C.电视机 D.电饭锅【答案】D 3.下列说法中，正确的是（） A.电功率是表示电流做功多少的物理量B.电功率是表示电流做功快慢的物理量C.用电器的电功率越大，做功越多D.相同时间内，功率大的用电器耗电一定多【答案】D 4.下列各组仪器中，可以用来测量功率的是（）电能表和秒表； 电能表和电压表； 电能表和电流表； 电流表和电压表 A.B.C.D.【答案】C 5.科技小组的同学们设计了如图甲所示的恒温箱温控电路（用于获得高于室温、控制在一定范围内的“恒温”），包括工作电路和控制电路两部分。其中，R为阻值可以调节的可变电阻，控制电路的电压恒定为36 V，R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图乙所示，继电器线圈电阻忽略不计。当控制电路的电流达到0. 04A时，继电器的衔铁被吸合；当控制电路的电流减小到0.036 A时，衔铁会被释放。下列说法正确的是 （ ）A.如图甲所示，当前状态恒温箱处于保温状态B.可变电阻一定时，恒温箱内温度越高，热敏电阻R两端的电压越大C.如果需要恒温箱内获得最高温度100的“恒温”，可变电阻R接人的电阻值是500D.如果需要将恒温箱内的温度控制在最低温度为50的“恒温”，可变电阻R消耗的最小电功率是0.1296W【答案】D 6.将规格都是“220V 180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入220V的家庭电路中正常工作，若通电时间相同，则下列说法正确的是（） A.电冰箱产生的热量最多B.电风扇产生的热量最多C.三者产生的热量一样多D.三者消耗的电能一样多【答案】D 7.将标有“6V 3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是（ ） A.P实P额B.P实P额C.P实=P额D.无法确定【答案】B 8.电炉丝通电后热得发红，而跟电炉丝连接着的铜导线却不怎么热，原因是（） A.铜导线比电炉丝传热快，所以不怎么热B.铜导线有绝缘层，所以不怎么热C.铜导线的电阻小，消耗电能小，炉丝的电阻大，消耗电能多，所以热得发红D.通过电炉丝的电流比通过电线的电流小【答案】C 9.标有“36V 15W”的车床用的台灯和标有“PZ22015”的家用电灯都正常工作1h，消耗的电能（） A.一样多B.后者多C.前者多D.无法判断【答案】A 10.在一个电路中有两个小灯泡，观察它们的发光情况后，发现亮度不同，则两个小灯泡一定有不同的（） A.电流B.电压C.电阻D.额定功率【答案】C 11.小明有A、B两个小灯泡，分别标有“6V 6W”、“6V 3W”经实验测得它们的UI特性曲线如图所示小明将A、B两个灯泡串联接入电路中，当A、B两个灯泡的总电压为8V时，A、B两个灯泡消耗的总功率（）A.9WB.4WC.4.5WD.W【答案】B 二、填空题 12.一节干电池的电压为_V。某电视机的电功率是150W，每天使用3h，一个月（按30天计算）用电_kWh。 【答案】1.5；13.5 13.如图所示电路，阻值为8的定值电阻与一个“6V3W”的小灯泡串联后接到10V的电路中，则小灯泡的实际功率为_3W（选填“大于”、“等于”、“小于”）。【答案】等于 14. 如图所示的电能表应该在_V的电路中使用，此时电能表的读数为_kWh 【答案】220；123.4 15.某导体的电阻是2当通过1A电流通电1min时导体上产生的热量是_J. 【答案】120 16.在接有如图所示电能表的家庭电路中，允许同时接入电路使用的用电器总功率不能超过_W若只将某一个用电器单独连入电路中正常工作6min的过程中，观察到电能表转盘恰好转动了320转，则该用电器的额定功率为_W.【答案】8800；1000 17.某家用电能表上标有“220V；10(20)A”字样。当家中部分用电器工作时，15min内耗电0.2kWh，则这些工作的用电器总功率是_W；该家庭最多还可以再增加_W的用电器同时工作。 【答案】800；3600 18.小鹏同学家的电能表如图所示，已知电源电压为220V，他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的额定功率为_W。经长时间使用后，电水壶的电阻丝会变细，则电水壶的实际功率会_（选填“变大”、“变小”或“不变”）。【答案】1000；变小 19.如图所示的电路中，闭合开关S后，电流表A1的示数为0.2A，电流表A2的示数为0.8A，此时，电阻R1和R2消耗的功率之比是_【答案】3：1 三、计算题 20.某学校共有100盏“220V 60W”的白炽灯，若平均每天使用5h （1）一个月（30天）消耗多少电能？ （2）若推广使用“220V 11W”的节能灯，它与“220V 60W”的白炽灯发光效果相当一个月可节约多少度电？若一度电是0.6元，每月少交多少元？（30天） （3）从能量转化角度谈一谈为什么节能灯耗电少？ 【答案】（1）解：W=Pt=301000.06kW5h=90kWh=90度；答：一个月（30天）消耗90kWh电能；（2）解：W1=P1t=301000.011kW5h=33kWh=33度；节约的电能90度33度=57度570.6元=34.2元答：若推广使用“220V 11W”的节能灯，它与“220V 60W”的白炽灯发光效果相当一个月可节约33度电；若一度电是0.6元，每月少交34.2元；（3）答：节能灯主要把电能转化为光能，而白炽灯主要把电能转化为热能，所以白炽灯转化为光能的效率低 21.小明读到了一则关于电热水壶存在虚假宣传的报道，报道中说有些不法厂商将产品的额定功率在铭牌上故意标低小明家有一个新买的电热水壶及其铭牌如图所示小明想检验电热水壶的电功率是否存在问题，于是在电热水壶中装入20的水1kg，正常工作4min就把水烧开了（1标准大气压下）求：（1）根据铭牌计算该电水壶正常工作时，通过它的电流是多少？（2）这壶水从20到烧开，需要吸收多少热量？（3）假设电热水壶产生的热量全部被水吸收，请你帮助小明计算一下他家的电热水壶是否存在功率虚报的问题？（4）你认为不法厂商为什么要将产品的额定功率在铭牌上故意标低？【答案】解：（1）电水壶正常工作时的电流（2）水的质量m=1kg，把水从20烧开水吸收的热量Q=cmt=4.2103J/（kg）1kg（100-20）=3.36105J，（3）烧开一壶水需要的时间t=4min=240s，水的沸点是100，电水壶烧开一壶水做的功W=Q=3.36105J，电水壶的实际功率660W；水壶的实际功率大于水壶铭牌所标的额定功率。(4)水壶的实际功率大于水壶铭牌所标的额定功率，小明家的电热水壶存在功率虚报问题不法厂商将产品的额定功率在铭牌上故意标低的目的是：给消费者留下产品省电的印象。 四、实验探究题 22.在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定不变。（1）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是_。 （2）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，此时应将变阻器滑片向_端调节，在移动变阻器滑片的过程中，眼睛应注视_的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为_W。 （3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关。并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率。请完成下列的实验步骤：闭合开关S1和S3 ， 移动滑片，当电压表的示数为_V时，停止移动滑片。只闭合开关S1和S2 ， 读出此时电压表的示数为U；灯泡额定功率的表达式为P额=_（用已知量和测量量表示）。 【答案】（1）小灯泡短路（2）左；电压表；1.52（3）3.8；23.在伏安法“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6 V，小灯泡额定电压为2.5 V(灯丝电阻约为12 )（1）连接电路时，开关应_，闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到_(选填“A”或“B”)端 （2）闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，则故障原因可能是_ （3）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑片向_(选填“A”或“B”)移动 （4）小灯泡的电流随它两端电压变化关系如图丙所示，分析图象可知：小灯泡额定功率是_W.小灯泡灯丝电阻是变化的灯丝电阻变化的原因是_ 【答案】（1）断开；A（2）小灯泡断路（3）B（4）0.5；灯丝的电阻随温度的变化而变化(或灯丝的电阻受温度的影响) 24.在“测定小灯泡电功率”的实验中：电路如图1所示，小灯泡的额定电压为2.5V，电阻约为10，电源为两节干电池（1）实验原理是_滑动变阻器在实验中的作用是_；_ （2）请用笔画线代替导线，将图2中的元件连成符合这个实验要求的电路（连线不能交叉）注意：连接电路前开关要_，滑动变阻器的滑片需调到_处 （3）正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是_A电流表处有开路 B电压表正负接线柱处开路C小灯泡L短路 D小灯泡L的灯丝断了次数123电压U/V2.02.53.0电流I/A0.280.300.31亮 度增 加电功率P/W功率平均值（4）排除故障后，进行实验时，测得三组实验数据，并记录在表中，同时记录了小灯泡亮度变化情况请你仔细分析实验数据和实验现象，回答以下问题：小灯泡的额定功率是_W；小灯泡亮度变化规律是_；此表的设计还存在一个不足之处，请写出_ 【答案】（1）P=UI；保护电路；改变灯泡电压（2）断开；阻值最大（3）B（4）0.75；灯泡实际功率越大，灯泡越亮；求灯泡功率的平均值 五、综合题 25.如图所示为一款利用高温水蒸气熨烫衣服的便携式挂烫机,它的正常工作电压为220V,水箱装水最多0.5kg,加热功率有大、小两个挡位.设计师最初设计的内部电路有如图所示的甲、乙两种接法,其中电热丝R1=56,R2=44.（1）高温水蒸气熨烫衣服时,先后经过_和_两种物态变化最终将衣服熨平； （2）两个电路中所选熔断器里熔丝允许通过的最大电流为8.5A,请通过计算说明甲、乙哪种电路符合设计师的选择;(计算结果保留一位小数) （3）若不计热损失,将水箱中0.25kg的水从20升高到100,挂烫机至少需要多长时间?c水=4.2103J/(kg) 【答案】（1）汽化；液化（2）解:如果选择甲电路,当开关旋至1、2之间时,电路中只有电阻R2工作，此时的电路中的电流最大，电流：I大 5A；如果选择乙电路,当开关旋至1、2之间时,R1、R2并联，电路中电流最大，电流：I大I1 I2 3.9A+5A8.9A，由于两个电路中所选熔断器里的熔丝允许通过的最大电流为8.5A，故设计师最终选择了甲电路。（3）解:挂烫机大功率挡工作时,电路中电流为5A,此时功率为：PUI大220V5A1100W；水吸收的热量为：Qcm(tt0)4.2103J/(kg)0.25kg(10020)8.4104J，由P 得,所需时间为：t 76.36s. 26.小洋同学在用电炉烧水时发现，将两个阻值不同的电炉分别接到家庭电路中时，电阻小的电炉烧水要热得快些，即在相同时间内电阻小的电炉产生的热量多些于是，小洋同学猜想“电阻越小，发热功率越大”而小惠同学在观察电炉烧水时却发现电炉丝热得发红，而与它相连的导线却几乎不发热于是，小惠同学猜想“电阻越大，发热功率越大”现有：镍铬合金丝做的电阻R1和R2 ， 阻值分别为5和10；两个相同的容器中装有质量和初始温度都相同的煤油；温度计2支、滑动变阻器1个，电源1个、开关1个、导线若干 （1）为了验证小洋同学的猜想，请利用以上器材设计实验，用笔画线代替导线连接好图甲的电路 （2）下表是验证小洋同学的猜想时得到的实验数据：加热时间/min081624R1所在容器中煤油的温度/20.023.126.329.2R2所在容器中煤油的温度/20.021.623.224.7从上述实验数据分析发现，发热功率与电阻的关系是_ （3）电流产生热量的多少不易直接测量，因此，在这个实验中是通过比较_来比较电阻R1、R2产生热量的多少，这种科学研究的方法叫_法 （4）为验证小惠同学的猜想，请在图乙的方框中画出实验电路图 （5）通过上面的实验请你评价两位同学的猜想是否矛盾，并简要说明理由 【答案】（1） ：由题，两个阻值不同的电炉分别接到家庭电路中时，产生热量与电阻关系，所以验证时两电阻并联，实物连接如图所示：（2）在电压相同时，电阻越小，发热功率越大（3）煤油温度变化大小；转换（4）两电阻应串联，电路图如图所示：（5） 解：两同学的猜想不矛盾，小洋的猜想是在电压相等的条件下得出的，在电压U相同的情况下，由P=知电阻越小功率越大；小惠的猜想是在电流相同的情况下得出的，在电流I相同的情况下，由P=I2R知电阻越大，功率越大 11
