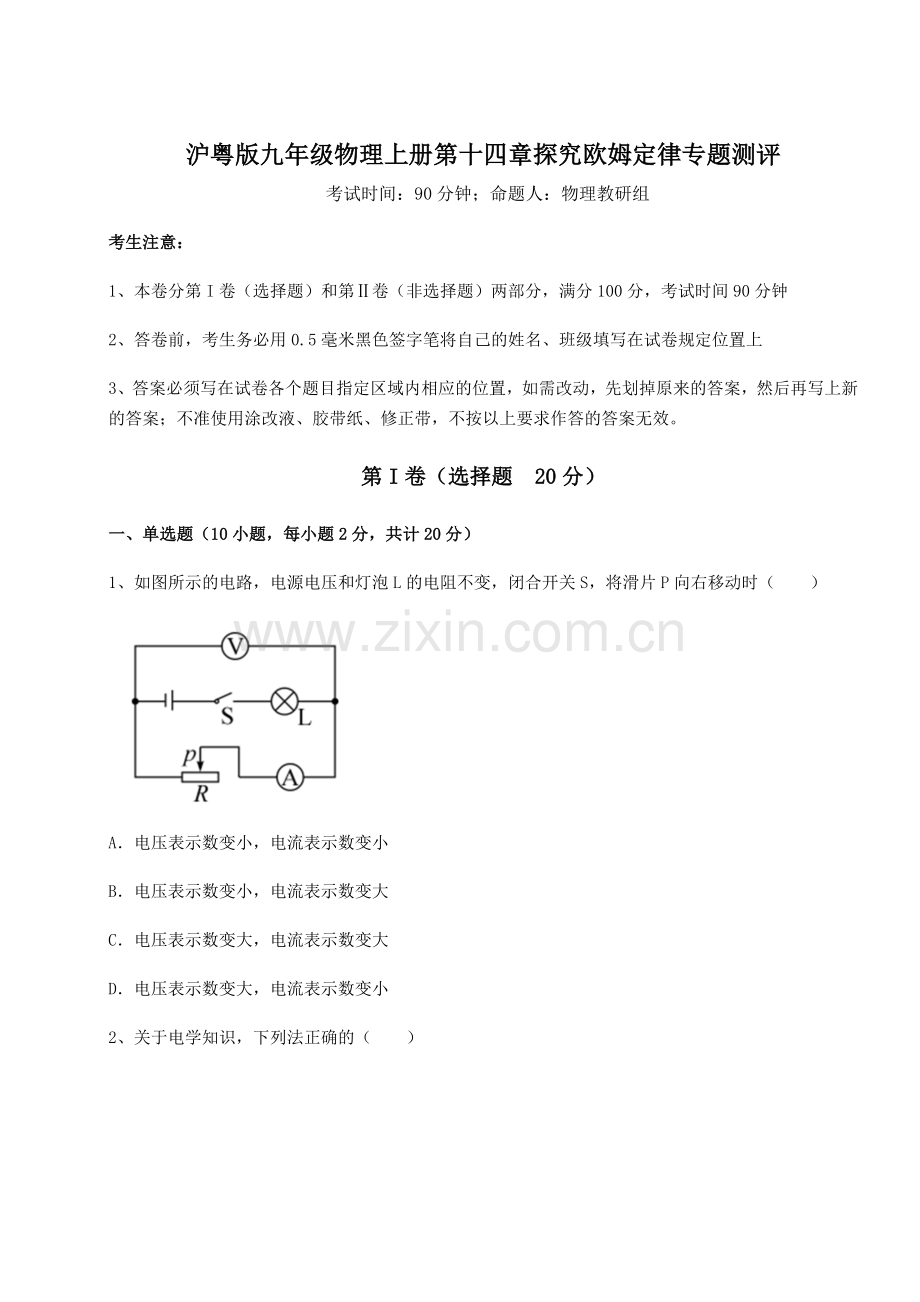

沪粤版九年级物理上册第十四章探究欧姆定律专题测评 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（）A电压表示数变小，电流表示数变小B电压表示数变小，电流表示数变大C电压表示数变大，电流表示数变大D电压表示数变大，电流表示数变小2、关于电学知识，下列法正确的（）ABCD3、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（）A电流表的示数变大， 电压表的示数变大B电流表的示数变小， 电压表的示数变小C电流表的示数变小， 电压表的示数变大D电流表的示数变大， 电压表的示数变小4、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A电路中AB两点间的电压等于BC两点间的电压B通过A点的电流大于通过B点的电流C通过A点的电流等于通过B点的电流D电路中AB两点间的电压大于BC两点间的电压5、某实验小组用如图所示的电路进行实验，下列分析正确的是（）A电路中R1、R2串联B实验中，滑动变阻器的滑片可以任意滑动C将R2的滑片向右移动，电压表V与电流表A1的示数比值变大D实验中，若一只电表示数突然变小，另两只电表示数不变，则可能是R2断路6、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。当闭合开关，滑动变阻器滑片向右端移动时，下列判断正确的是（）A电流表的示数变大BV1示数变小，V1示数和电流表示数之比不变CV1示数不变，V2 示数变大D电压表V1示数的减少量小于V2示数的增加量7、某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）ABCD8、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A当R1与R2两端的电压为0时，它们的电阻也为0B用不同的电阻研究电流与电压的关系得出的结论不一样C在电阻一定时，导体两端的电压与通过导体的电流成正比DR1与R2的阻值之比为1:29、图乙是图甲所示电子秤的工作原理图。电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量L的关系如图丙。挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。下列判断正确的是（）AR2阻值为6欧B电源电压为6伏C当电子秤示数为2千克时，电路中的电流为0.2安D当电子秤示数为4千克时，电路中的电流为0.2安10、如图所示的电路中，电阻R1=6，与规格为“12 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为00.6A，电压表的量程为03V，为了保证电路中各元件的安全使用，则下列说法正确的是（）A电流表的示数变化范围为0.250.6AB滑动变阻器的取值范围为312C电阻R1的最小功率与最大功率之比为925D滑动变阻器R2的最小功率与最大功率之比为2527第卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、如图所示的电路中，电源电压为U0且保持不变，电阻R1、R2的阻值均为R0，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大，故障只发生在电阻R1、R2上，将电流表A与R1位置互换后，电压表与电流表的示数不发生变化，写出两电表的示数及对应的故障_。2、现有两只定值电阻R1和R2，分别标有“100.3A”和“30 0.6A”，在保证所有元件安全的前提下，若将R1、R2串联接入电路，则电路两端允许加的最大电压为_V。3、如图小明设计了一台测液体的密度仪，桶中无液体时，滑片P指向a处，测量时，将待测液体加满小桶，弹簧所受外力增加F，滑片P向下移动x ，F与x的关系如下表。稳定后闭合开关，就能从改造后的电流表刻度盘上读出液体密度大小，电阻丝ab长20cm、阻值为40（其阻值与长度成正比）。电源电压恒为6V，弹簧电阻恒为1，R0为11，小桶的容积为20cm3，忽略滑片与电阻丝间的摩擦，所测液体密度增大，电流表示数_（选填“增大”、“减小”或“不变”），该密度仪所能测量的最大密度为_g/cm3。电流表刻度为0.2A处应标为_g/cm3，此密度仪的刻度值分布_（选填“均匀”或“不均匀”）。F/N0.10.20.30.40.5x/cm5101520254、钢丝钳的钳柄上套有橡胶套：橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的_；橡胶是_（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。5、定值电阻R1和R2分别如图甲、乙连接，定值电阻R1和R2两端电流与电压的图像如丙所示，则I3=_A；U2_U4（选填“”“”或“=”）。三、计算题（5小题，每小题8分，共计40分）1、如图所示的电路中，电源电压恒为6伏、电阻的阻值为10欧，滑动变阻器标有“”字样，闭合开关后，电流表的示数为0.4安。（1）求两端的电压及连入电路的电阻值；（2）在确保安全的情况下，求移动滑片时电流表示数的变化范围。2、在图所示的电路中，电源电压保持不变，电阻R1的阻值为12欧，滑动变阻器R2标有“100欧 l安”字样。闭合开关S，移动滑片P至某位置时，电流表示数为0.5安。（1）求此时电阻R1两端的电压U1；（2）现将一个电压表正确接入电路。闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏15伏；（a）请指出电压表接入的位置，并说明理由；（b）求最小电流I最小。3、图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示，它是通过电热丝R1来加热空气，从而加热食物，达到设定加热温度后，断开开关。求：（1）将510-3kg的空气从20加热到200需要吸收的热量。c空气取1.0103J/（kg）；（2）工作电路中电热丝Rt与指示灯支路并联。已知R1的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率；（3）控制电路电源电压恒定，通过调节变阻器R3接入电路的阻值来设置加热温度，电阻R2置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当加热温度设定为150，即R3的阻值调为100时，闭合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热；直到温度达到150时，衔铁向上弹起，停止加热。则当R3的阻值调为80时，对应的加热温度设定为多少？4、如图所示的电路中，电源两端电压保持不变，电阻R1、R2分别为20和30，只闭合开关S1时，电流表的示数为0.3A，求：（1）电源两端的电压；（2）只闭合开关S2时，电流表的示数；（3）开关S1、S2均闭合时，电流表的示数。5、如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；四、实验探究（2小题，每小题10分，共计20分）1、某实验小组用“伏安法”测未知电阻的阻值，实验过程如下：（1）在接图1甲所示的电路时，少连了一根导线，请用笔画线代替导线将电路连接完整；_（2）闭合开关进行实验前，滑动变阻器的滑片P应位于_（选填“A”或“B”）端；（3）测量数据如表1，在第三次测量中，电流表示数如图乙所示，示数是_A，则第三次测出电阻的阻值是_；表1次数12345电压U/V1.41.82.12.42.6电流I/A0.260.360.480.54（4）根据表1记录的实验数据，在图丙中用描点法绘出定值电阻的电流随电压变化的图像。_2、测量未知阻值R的电阻实验中，设计了实验电路并进行了部分连接，如图甲所示（1）连接电路时，开关应处于_状态图甲是小明连接的电路，其中有一条导线连接错误，请在该导线上打“”并画出正确连线_；（2）改正错误后进行实验，实验前应将滑动变阻器的滑片P移到最_（填“左”或“右”）端小明闭合开关S，发现电流表无示数，电压表的示数较大，则电路故障可能是_；（3）纠正错误，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V，电流表示数如图乙所示是_A，则未知电阻= _；（4）若实验中只有一个电压表和一个已知阻值为定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻的阻值，请将实验步骤补充完整；闭合开关S断开开关，用电压表测出待测电阻两端的电压为；_，用电压表测出电源的电压U；请写出未知电阻阻值表达式：=_（用U和表示）-参考答案-一、单选题1、D【详解】灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。故选D。2、B【详解】A、“3000r/kWh”表示电路中每消耗1kWh的电能，电能表的转盘转3000转，故A错误；B、在家庭电路中，开关要接在火线和灯之间，这样断开开关时，灯没有电，便于维修或换灯泡，三孔插座“左零、右火、上地”，故B正确；C、由于灯丝电阻随温度的升高而增大，在“伏安法测小灯泡电阻”的实验中，调节滑动变阻器在电路中的阻值，多次测量求平均值无意义，故C错误；D、由Q=I2Rt可知在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多，故D错误故选B【点睛】本题为电学综合题，考查了电能表参数的理解、开关的连接方法、灯丝电阻与温度的关系、焦耳定律，知识点较多，要求认真审题，属于易错题！3、D【详解】由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合题意，ABC不符合题意。故选D。4、C【详解】AD由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得，因为，所以，故AD错误；BC由串联电路电流的规律可知，串联电路中电流处处相等，故B错误， C正确。故选C。5、D【详解】A由图可知：电流从正极流出，经过电流表A2，在R1、R2 之间分为两个支路，一条支路由R1和电流表A2组成，另一条支路为R2，汇合后回到电源负极，所以R1、R2并联，故A错误；B滑动变阻器的滑片滑到最左端时，阻值为零，会造成电源短路，烧坏电源，故B错误；C将R2的滑片向右移动，连入电路的阻值变大。电压表V与电流表A1的示数比值等于R1的阻值，因为R1是定值电阻，阻值不变，所以比值不变，故C错误；D两电阻并联，R1、R2不会发生短路故障，否则电源烧坏，三只电表都没示数；电压表测量电源电压，保持不变，若R1断路，电流表A1示数减小，同时干路电流减小，A2示数也会变小，不符合题意；若R2断路，则电压表、电流表A1示数不变，干路电流变小，A2示数变小，符合题意，故D正确。故选D。6、B【详解】由图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；A电源电压恒定，当闭合开关，滑动变阻器滑片向右端移动时，R2变大，根据电阻的串联特点，总电阻变大，由欧姆定律可知，电路中电流变小，即电流表示数变小，故A错误；BC滑动变阻器滑片向右端移动时，电路中电流变小，由U1=IR1可知，R1两端的电压减小，即V1示数变小；根据串联电路的电压规律可知，V2示数变大，根据可知，V1示数和电流表示数之比为R1的阻值，保持不变，故B正确；C错误；D由于电源电压不变，电压表V1示数与V2示数之和为电源电压，故电压表V1示数的减少量等于V2示数的增加量，故D错误。故选B。7、D【详解】AR的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故A不符合题意；BR阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，故B不符合题意；CR与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，故C不符合题意；DR阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，故D符合题意。故选D。8、D【详解】A电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为0时，仍有电阻，故A错误；B导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，故B错误；C在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故C错误；DR1与R2的阻值之比为故D正确。故选D。9、C【详解】由电路图可知，R1与R2串联，电流表测电路中的电流。AB当滑片在a端时，R1接入电路中的电阻最大，此时电路中的电流Ia=0.15A，因串联电路中总电阻等于各分电阻之和，所以，由可得，电源的电压为当滑片在b端时，R1接入电路中的电阻为0，此时电路中的电流Ib=0.6A，则电源的电压由上面两式可得、故AB错误；C当电子秤示数为2kg时，对弹簧的压力由图丙可知此时弹簧的压缩为2cm，因均匀电阻丝R1的长度为6cm，阻值为15，所以，这情况下R1连入电路的阻值则此时电路中的电流故C正确；D当电子秤示数为4kg时，此时的压力由图丙可知此时弹簧的压缩为4cm，则R1连入电路的阻值此时电路的电流故D错误。故选C。10、B【详解】由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；AB串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为，当电流最大为0.5A时，电阻R1两端的最大电压为则滑动变阻器两端的最小电压由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，滑动变阻器连入电路的最小阻值由于电压表的量程为“03V”，则电压表示数最大为，当变阻器两端的电压最大时，R1两端的电压最小，则 电路中最小电流为此时滑动变阻器接入电路的最大阻值为 所以电路中的电流范围为0.250.5A，滑动变阻器的取值范围为312，故A错误，B正确；C电阻R1的最小功率为电阻R1的最大功率电阻R1的最小功率与最大功率之比为故C错误；D由串联电路的规律和欧姆定律可得，变阻器R2的功率为由知，当(电流大于0.25A 而小于0.5A)，变阻器的功率达到最大，其最大功率为因为功率为关于电流的一元二次方程，且开口向下，当取电流最小值0.25A，变阻器的功率 当取电流最大值0.5A，变阻器的功率二者取值相同，同为最小功率，滑动变阻器R的最小功率与最大功率之比为故D错误。故选B。二、填空题1、电流表示数为，电压表示数为U0时，R1短路；电流表示数为0时，电压表示数为U0，R2断路【详解】由图可知，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大。且将电流表A与R1位置互换后，电压表与电流表的示数不发生变化。若R1短路，只有R2接入的简单电路，电压表变成测电源电压，电压表示数增大为U0；电路中总电阻减小，电流增大，电路表示数当电流表A与R1位置互换后，电压表还是测电源电压，示数为U0，电流表示数为前后两次电表示数不变，符合题意。若R1断路，电压表和电流表示数都为0，与题目中所述至少有一个电表的示数变大不符合，故R1断路不符合题意。若R2短路，电压表测一根导线两端的电压，示数为0；电流表示数变大，示数为当电流表A与R1位置互换后，电压表测电源电压，示数为U0，跟电压表与电流表的示数不发生变化不符合，故不符合题意。若R2断路，电压表测电源电压，示数为U0，电流表示数为0，当电流表A与R1位置互换后，电压表还是测电源电压，示数为U0，电流表示数为0，符合题意。综上所述：电流表示数为，电压表示数为U0时，R1短路；电流表示数为0时，电压表示数为U0，R2断路。2、12【详解】若将R1、R2串联接入电路，为保证所有元件安全，电路中允许通过的最大电流为0.3A，则电路两端允许加的最大电压为3、 增大 2 1.1 不均匀【详解】1由电路图可知，定值电阻与滑动变阻器串联，电流表测电路中电流，所测液体密度增大时，由可得，液体的质量增大，则由G=mg可知，液体的重力增大，即F变大，故滑片向下移，滑动变阻器接入电路中的阻值变小，电路的总电阻变小，故由欧姆定律可得，电路中的电流变大，即电流表示数变大。2由表中数据可知，滑片移到b端时，液体的密度最大，因电阻丝ab的最大长度为20cm，故可知此时F=0.4N，则此时液体的重力为G=mg=0.4N解得液体的质量为故由可得，液体的密度为3当电流表示数为I=0.2A时，由欧姆定律可得，此时电路总电阻为由串联电路的电阻规律可知，此时滑动变阻器接入电路的阻值为R滑=R总-R0-R弹=30-11-1=18因电阻丝ab的总长度为20cm，总电阻为40，且其阻值与长度成正比，故可知此时电阻丝接入电路中的长度为则此时滑片移动的距离为x=lab-l=20cm-9cm=11cm由数学知识可知，表中F与x之间的函数关系为故当x=11cm时，代入解得，此时弹簧所受外力为即此时液体的重力为G0=F0=0.22N故由可得，此时液体的密度为4设液体密度为，则由可得，此时液体的质量为m=V由G=mg可得，此时液体的重力G，即弹簧所受外力F为F=G=mg=Vg由可得，此时滑片移动的距离为x=50F=50Vg则此时电阻丝接入电路中的长度为l=lab-x=lab-50Vg因电阻丝的阻值与长度成正比，则有解得此时电阻丝接入电路中的阻值为由串联电路的电阻规律可知，此时电路中的总电阻为R总=R+R0+R弹故由欧姆定律可得，此时电路中的电流为由上式可知，电源电压U、电阻丝ab的长度lab、小桶的容积V、电阻丝的最大阻值Rmax、定值电阻的阻值R0、弹簧电阻R弹均为定值，故可知I与之间不成正比，则此密度仪的刻度值分布不均匀。4、 摩擦 绝缘体【详解】1橡胶套有凹凸不平的花纹，是通过改变接触面的粗糙程度来增大摩擦力的。2橡胶是绝缘体，不易导电，这样可防止触电。5、 4 【详解】12由图丙知，当电流为4A时，R1、R2两端的电压分别为2V和4V，则两电阻的阻值分为由图甲知，两电阻串联在电路中，据串联电路的电压特点有U甲:U2=(R1+R2):R2即6V:U2=(1+0.5):0.5解得U2=2V由图乙知，两电阻并联在电路中，据并联电路的电压特点知U4=U乙=4V所以U2U4在乙电路中，通过R1支路的电流三、计算题1、（1），；（2）0.2A0.6A【详解】解：（1）这是个串联电路，电流处处相等，由欧姆定律得两端的电压为由串联电路电压规律知，两端的电压为由欧姆定律得接入的电阻为（2）当滑动变阻器全部接入时，电路的总电阻最大，电路中电流最小，此时电流为当滑动变阻器接入的阻值为0时，电路的电阻最小，电路中电流最大，此时电流为所以移动滑片时电流表示数的变化范围为0.2A0.6A。答：（1）两端的电压为，连入电路的电阻值为；（2）移动滑片时电流表示数的变化范围为0.2A0.6A。2、（1）6V；（2）（a）并联在滑动变阻器两端，理由见解析；（b）0.25A【详解】解：（1）此时电阻R1两端的电压U1（2）（a）闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏15伏，若电压表并联在定值电阻两端，根据滑动变阻器可知，电路中允许的最大电流为1A，定值电阻的阻值为12，此时电压表的示数为与题意电压表示数的变化范围为6伏15伏不符，故舍去，故电压表并联在滑动变阻器两端。（b）根据滑动变阻器可知，最大的电流为1A，电源电压一定，则此时电路中的总电阻是最小的，滑动变阻器的电阻也是最小，根据串联分压可知，此时滑动变阻器的电压也是最小，故最小电压为6V，则电源电压为根据串联分压，滑动变阻器的阻值越大，电压表的示数越大，最大示数为15V，此时的总电阻最大，则此时的电流为答：（1）电阻R1两端的电压U1为6V；（2）（a）电压表并联在滑动变阻器两端；（b）电压表最小电流I最小为。3、（1） 900J ；（2）11W；（3）200【详解】解：（1）需要吸收的热量（2）工作电路中电热丝R1与指示灯支路并联，R1的电流为指示灯支路电流为指示灯支路消耗的功率（3）如图乙所示，R2、R3串联在电路中，当温度达到150时，如图丙，R2阻值为30，此时总电阻为此时电流为I，衔铁向上弹起，当R3调为80时，要使衔铁向上弹起，则电流为I，则总电阻为130R2阻值为查图丙可得，加热温度设定为200。答：（1）需要吸收的热量为900J；（2）指示灯支路消耗的功率为11W；（3）加热温度设定为200。4、（1）6V；（2）0.2A；（3）0.5A【详解】解：（1）只闭合开关S1时，只有电阻R1接入电路中，电流表测的是通过电阻R1的电流，由可得，电源两端的电压为（2）只闭合开关S2时，只有电阻R2接入电路中，电流表测的是通过电阻R2的电流，因此电流表的示数为（3）开关S1、S2均闭合时，电阻R1和R2并联，因此电阻R1和R2两端的电压仍然为电源电压6V。根据并联电路中电流的规律可知电流表的示数为各支路电流之和。即答：（1）电源两端的电压为6V；（2）只闭合开关S2时，电流表的示数为0.2A；（3）开关S1、S2均闭合时，电流表的示数为0.5A。5、（1）10；（2）5【详解】解：（1）由图可知，两电阻串联，电压表V1测电阻R1两端的电压，电压表V2测电阻R2两端的电压，电阻R1的阻值为（2）电压表V2的示数为U2=U-U1=6V-4V=2V电阻R2的阻值为答：（1）电阻R1的阻值为10；（2）电阻R2的阻值为5。四、实验探究1、 A 0.42 5 【详解】（1）1电压表测量电阻两端的电压，电压表和电阻并联，如图所示：（2）2为了保护电路，滑动变阻器的阻值处于最大处，即滑动变阻器的滑片P应位于A端。（3）3由图可知，电流表的量程是00.6A，分度值是0.02A，电流表的示数是0.42A。4第三次测出电阻的阻值 （4）5由表中数据，利用描点法画出图像，如图所示2、 断开 左 R断路 0.3 8 闭合开关S 【详解】（1）1 连接电路时，为了保证电路安全，开关应断开。2通过电压表的电流应该“正入负出”，所以应该将R的右接线柱与滑动变阻器连接起来，如图所示：（2）3闭合开关之前，为保证电路安全，滑动变阻器应在阻值最大处，即滑片P移到最左端。4电流表无示数，说明电路可能存在断路，电压表的示数较大，则说明与其串联部分没有断路，所以电路故障可能是R断路。（3）5图中电流表选择的是小量程，示数为0.3A。6未知电阻（4）78在这个电路中可以用电压表测出两端的电压，再利用Rx、串联，电流相等，通过计算出通过的电流，从而得到通过Rx的电流，最后根据测量电阻的原理写出表达式。当闭合开关S时，被短路，电路中R单联，电压表测出电源的电压U，则所以
