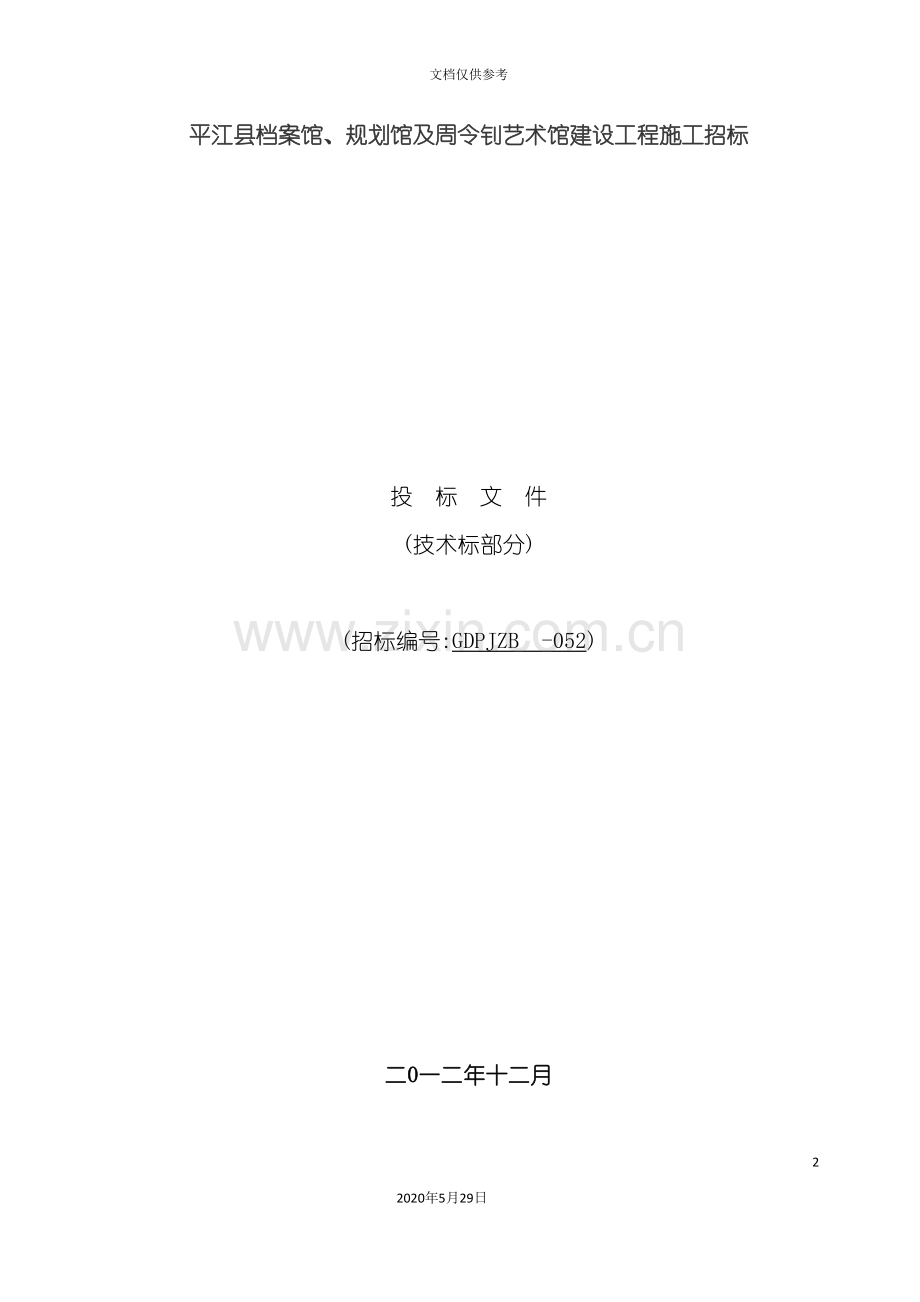

平江县档案馆、规划馆及周令钊艺术馆建设工程施工招标

投 标 文 件
(技术标部分)

(招标编号:GDPJZB -052)

二0一二年十二月

目 录

一、施工方案与技术措施(包括施工平面布置图);
二、质量管理体系与措施;
三、安全管理体系与措施;
四、环境保护管理体系与措施;
五、工程进度计划与保证措施(包括施工进度计划横道图、网络图);
六、资源配备计划。

第一章、施工方案与技术措施
1、工程概况
建设单位:平江县档案局
工程名称:平江县档案馆、规划馆和周令钊艺术馆工程
设计单位:长沙华艺工程设计有限公司
建设规模:建筑物占地面积4460㎡,地下室建筑面积为3659㎡,地上建筑面积为12868.59㎡,共计建筑面积16527.59㎡。本工程位于平江县三阳乡长冲村。
1.1、建筑设计概况
本工程包括了人防地下室部分和地上建筑物部分。
1.1.1、人防地下室
本人防地下室位于平江县档案馆、规划馆及周令钊艺术馆地下一层,平时功能为汽车库,战时功能为甲6级人员掩蔽所,人防建筑面积为556.1平方米。
本工程为框架结构,设计合理使用年限50年;结构抗震等级为四级,抗震设防烈度6度。建筑物耐火等级为一级。
基础形式:人工挖孔桩,桩端支承于中风化泥质粉砂岩④层,桩端承载力特征值为3000Kpa。桩径为0.8～1.2m,设计桩长不小于6m和3倍扩大头直径。
主要构件尺寸及砼强度等级:地下室层高4.2m,墙柱主要尺寸:地下室外墙厚度为300,柱为400*600,500*500,500*600,600*600,600*700,800*1400不等,地下室底板厚度为300,顶板为160,180,人防顶板为250。
砼强度等级
结构部位
砼强度等级
设计砼抗渗等级
地下室部分

承台、基础梁、砼墙、柱、顶板及底板
C35
P6
0.00以上部分

砼楼面梁板、柱
C30

楼梯板
同各层梁板

防水设计:1、地下室工程防水等级为Ⅰ级,地下室底板防水设计为钢筋混凝土结构自防水和4厚SBS高聚物改性沥青防水卷材防水两道防水。地下室顶板防水设计为钢筋混凝土结构自防水和2层3厚SBS改性沥青防水卷材防水两道防水。
室内装修:1、楼地面做法:电梯厅采用陶瓷地砖地面,配电房,风机房,水泵房,消防水池,楼梯间采用水泥砂浆地面,车库采用细石混凝土耐磨地面。
2、墙面:所有墙面(消防水池除外)采用刮腻子墙面;消防水池采用防水内墙。3、顶棚:地下室所有顶棚(配电房除外)采用喷白顶棚。
1.1.2、地上建筑物部分
本工程为框架结构,地上建筑面积12869.68㎡,设计合理使用年限50年;结构抗震等级为四级,抗震设防烈度6度。4. 建筑物耐火等级:地上部分耐火等级二级。
基础形式:人工挖孔桩,桩端支承于中风化泥质粉砂岩④层,桩端承载力特征值为3000Kpa。桩径为0.8～1.2m,设计桩长不小于6m和3倍扩大头直径。
主要构件尺寸及砼强度等级:一层层高4.8m(档案馆4.5m)、二至六层层高均为3.5m、设备用房4.4m,建筑高度为22.6米(室外地坪至屋面面层)。框架柱主要尺寸:400*600,500*600,600*600,600*700,不等;楼板:二,四,五层板主要为空心板结构,二层板厚650,四、五层板厚550,三层板,屋面板为实心板结构,三层板板厚100,130,150不等,屋面板板厚120。
砼强度等级
结构部位
砼强度等级
设计砼抗渗等级
地下室部分

承台、基础梁、砼墙、柱、顶板及底板
C35
P6
0.00以上部分

砼楼面梁板、柱
C30

楼梯板
同各层梁板

墙体材料:1～3层的展厅部分的外墙为200厚的粘土多孔砖外,档案馆(1～6层)的外墙均为300厚粘土多孔砖,除库房与库房之间的内隔墙采用240厚粘土多孔砖,其余内隔墙采用120/200厚加气混凝土砌块砌筑。
防水设计:本工程的屋面防水等级为Ⅰ级(有保温隔热层),防水层合理使用年限为25年, 屋面做有组织排水,雨水管未经注明者均采用白色硬质∅110UPVC管材;屋面防水层做法:一层1.5厚聚氨酯防水涂料+二层3厚SBS改性沥青防水卷材+40厚C20细石混凝土(内配∅4钢筋双向中距150)。
室内装修:1、楼地面做法:地下室地面采用细石混凝土防潮地面,卫生间采用陶瓷地砖地面。楼层房间、走道、门厅等采用水泥砂浆地面。2、内墙:卫生间采用防水砂浆内墙面,楼层房间、走道、门厅等采用混合砂浆内墙面。3、顶棚:卫生间采用水泥砂浆顶棚,楼层房间、走道、门厅等采用混合砂浆顶棚。
外墙装修:正立面:分部位干挂白色、暗红色、暖黄色花岗岩及隐框玻璃幕墙,其它面:干挂暖黄色花岗岩。
门窗:档案馆库房外窗均设双层窗(外层窗为平开窗,内层窗为推拉窗且设纱窗),外窗采用白色喷涂断热铝合金窗框,玻璃为浅蓝色着色镀膜玻璃,其余房间的外窗均为单层断热铝合金普通中空玻璃(5mm+9mm+5mm)窗平开窗,外窗采用白色喷涂断热。门按不同位置有成品高级木门,成品防盗门,成品夹板门,成品甲乙级防火门等。
1.2、电气设计概况
本工程电气系统设计范围包括:1、10KV变配电系统; 2、0.4kV配电系统;3、电力配电系统;4、照明系统;5、建筑物防雷、接地系统及安全措施;6、火灾自动报警系统;7、弱电部分由建设单位确定后委托专业部门另行设计。
1.2.1、10/0.4kV变配电系统:
⑴、负荷等级:
备用照明、主要通道及楼梯间应急照明、弱电机房弱电设备用电、客梯、排污泵、生活水泵、消防负荷用电等为二级负荷;其它电力负荷及一般照明为三级负荷。
⑵、供电电源:
本工程从市政电网单独引来一路10kV电源,高压采用环网供电。本工程选用一台柴油发电机组(主用功率为200kW)作为消防负荷的应急电源。
⑶、变配电所:
本工程在地下负一层设1座变配电所,变配电所内设1台315KVA及1台800KVA的干式变压器, 315KVA变压器供本楼照明及办公用电,800KVA供本楼空调用电。
1.2.2、电力配电系统:
⑴、低压配电系统采用220/380V放射式与树干式相结合的方
式,对于单台容量较大的负荷或重要负荷采用放射式供电;对于照明及一般负荷采用树干式与放射式相结合的供电方式。
⑵、二级负荷:采用双电源供电并在末端互投,双电源开关
均采用PC级,自带隔离短路过载保护功能。
⑶、照明干线采用放射式供电,其它大型动力设备采用放射
式供电。
1.2.3、照明系统:
⑴、光源:有装修要求的场所视装修要求商定,一般场所为荧光灯、金属卤化物灯或其它节能型灯具。
1.3、给排水
本设计内容有生活给水系统、排水系统、消火栓系统、自动喷淋系统、灭火器配置系统以及高压细水雾系统(雨水系统详建施图,高压细水雾系统详专项设计图纸)。
1.3.1、生活给水系统:
⑴、用水量:本工程最高日用水量193.12m3/d,最大小时用水量36.76m3/h。
⑵、水源及系统设计:本工程不分区,由市政自来水管网直接供水。
1.3.2、生活排水系统:
雨污分流,污废合流。生活污、废水排入室外化粪池,然后排入市政排水管网。屋面雨水经过雨水斗的收集后,经过雨水管排入室外暗沟。
1.3.3、室内消火栓灭火系统:
⑴、室内采用临时高压消火栓灭火给水系统,消火栓加压给水泵房与消防水池(有效贮水容积468m3)设在档案馆地下室内,泵房内设两台XBD6.0/20-100L(Q=20L/S,H=60m,P=20KW,一用一备,互为备用)型消防泵,设两台XBD6.8/30-100L型喷淋泵。
⑵、本工程室内设置独立的消火栓系统,消火栓的布置保证同层同一防火分区内任一着火点有二股水栓同时到达,消火栓间距不大于25m。
⑶、室外消防给水系统:
室外消防用水由市政给水管网直接供给,属低压制,在室外低压制消防给水环管上设置DN100地上式室外消火栓(室外消火栓布置详给排水总平面图)。
1.3.4、自动喷水灭火系统:
本系统由消防水池-喷淋水泵供水。按中危Ⅱ级,作用面积为160m,喷水强度按8L/min.m 计算。档案馆地下室按中危险级Ⅱ级设喷洒头保护;地上部分按中危险级Ⅰ级设喷洒头保护。地下室采用直立型喷头,布置间距小于等于3400mm。地上部分采用68度下垂型喷头,布置间距小于等于3600mm。湿式报警阀前、后和水流指示器前均设置信号闸阀,喷淋泵及湿式报警阀设于消防水泵房。
1.3.5、高压细水雾系统:
保护范围:三、四、五层的档案库、文物库、特藏库;二层的服务器机房、计算机房;一层的中心控制室、消防控制室;地下室的通信机房、配电房均采用高压细水雾灭火系统。
1.3.6、消防设施的配置:
根据规范要求,地下部分灭火器配置按中危险级,地下A、B类,除图纸中标明外,每个消火栓下配置4KG手提式磷酸铵盐灭火器MF/ABC4二具,最大间距为12m;地上部分灭火器配置按严重危险级,地上A类,除图纸中标明外,每个消火栓下配置5KG手提式磷酸铵盐灭火器MF/ABC5二具,最大间距为15m。
1.3.7、管材:
室内给水支管采用PP-R管,热熔连接;室内给水立管及室外给水管采用钢丝网骨架聚乙烯复合管,电热熔连接。室内排水支管采用PVC-U塑料管,胶接。室内排水立管及横干管采用PVC-U双壁螺旋消音管,胶接;室外排水管采用HDPE双壁波纹管,承插连接。
1.4、通风及空调设计说明
本项目空调采用直流变频多联机,夏季制冷,冬季制热,室外机放置在屋顶处,室内机采用风管式室内机,要求带回风箱。
1.4.1、空调冷热源:
冷热源: 本工程全部采用直流变频中央空调系统。室外主机分别设置在屋顶室外平台上。空调装机总冷负荷为:1806.5kW;(不包括新风机组负荷48Kw)装机总热负荷为: .5 kW。
1.4.2、空调系统:
1、所有房间均使用独立控制器。2、凝结水支管排水坡度为0.01,凝结水干管排水坡度为0.005,凝结水管贴风管底敷设。3、凝结水管暗敷。
1.4.3、防排烟、排风设计
①、地下车库设排烟系统与平时通风系统合用, 当发生火灾时, 由消防控制中心打开着火防烟分区内的排烟防火阀, 并关闭所有防火调节阀,联动打开排风机及送风机,当火灾到 280°C时,关闭所有风机。
②、配电房设置排风、事故排风兼排烟系统,平时排风,发生火灾时由消控中心联动启动排烟风机,同时设置送风系统。
③、发电机房、锅炉房设置排风、事故排风兼排烟系统,同时设置送风系统,平时排风,发生火灾时排烟,发生燃气泄露时,当燃气浓度达到规定浓度时,由消控中心联动启动事故排风系统。
1.4.4、管材:
①、所有冷媒管(制冷剂管道)均使用优质铜管,外径25.4mm以上采用脱氧亚磷无缝铜管。
②、空调系统采用专用分支接头连接管道及接头,冷媒气,液管均需保温。
③、凝结水管采用 UPVC管,粘接,管支架间距为0.5M,室内机凝结水管的坡度为0.01。
④、空调风管采用ZYA6酚醛双面彩钢复合风管 ,风管厚20mmm。
1.4.5、系统清洗与压力试验:
①、在修工前,冷媒配管及冷媒分配器必须经过气密性试验和气洗操作,以保证系统正常运行。
②、系统安装完毕后,保温前应用4.0MPa压力进行综合试压,24小时内不渗漏为合格。
③、空调机组的安装应严格遵照厂家的规定执行,不得随意拆卸改装,机组试压按出厂说明及要求进行。
2、编制依据与编制原则
2.1、编制依据
2.1.1、本项目施工招标文件;
2.1.2、本项目施工设计图纸;
2.1.3、相关施工规范、质量检验标准:
⑴<建筑结构荷载规范>(GB50009- )
⑵<地下工程防水技术规范>(GB50108- )
⑶<建筑地基基础工程施工质量验收规范>GB50202-
⑷<砌体工程施工质量及验收规范>GB50203-
⑸<混凝土结构工程施工质量验收规范>GB50204-
⑹<人民防空地下室设计规范>(GB50038-94)
⑺<建筑桩基技术规范>(JGJ94-94)
⑻<建筑工程施工质量验收规范>(GB50300- )
⑼<钢结构工程施工质量验收规范>(GB50205- )
⑽<木结构工程施工质量验收规范>(GB50206- )
⑾<屋面工程质量验收规范>GB50207-
⑿<地下防水工程质量验收规范>(GB50208- )
⒀<建筑地面工程施工质量验收规范>(GB50209- )
⒁<建筑装饰装修工程质量验收规范>(GB50210- )
⒂<建筑给排水及采暖工程施工质量验收规范>GB50242-
⒃<建筑电气工程施工质量验收规范>GB50303-
⒄国家现行的本招标工程须遵守的其它设计施工与质量验收规范。
2.2、编制原则
2.2.1、严格遵循招标文件、技术规范、检验标准、施工图设计要求,结合施工现场实际,精心组织,科学管理,抓住关键,全面合理的安排施工人员、机械设备及施工进度,搞好工序衔接,达到均衡生产,在保证工程质量、安全生产的前提下,缩短工期。
2.2.2、积极推广应用”四新”成果,充分应用先进的科学技术和施工设备。
2.2.3、强化质量管理,加强工序监控,做到事前预防,确保工程达到市级优质工程或以上标准。
2.2.4、调配组织管理能力强,施工生产经验丰富的中青年技术管理人员组建项目部,建立项目部负责制的管理、质保、安全保证体系,严格管理,优化配置。
2.2.5、搞好环境卫生,保护生态环境,最大限度的减少扰民。
3、施工管理目标
3.1、质量目标
我公司将运用现代化的管理手段和方法,配备先进的设备,组织一支精干、经验丰富的施工队伍,按项目法组织施工,充分发挥我公司地理位置的优势,严格按照ISO9002质量保证体系组织施工。
我公司承诺:满足招标文件要求的质量标准,确保工程达到市级优质工程或以上标准。
3.2、工期目标
在保证实现质量目标的前提下,克服施工中可能遇到的不利因素的影响,我公司确保自总监理工程师批准开工令之日起435个日历天内完成合同约定的全部施工任务。
3.3、安全目标
我们将严格按照国家有关安全生产法规和规范组织安全生产,杜绝重伤及死亡事故,杜绝重大机械事故、火灾事故,确保工程安全施工。
3.4、文明施工目标
我们的施工现场将严格按照<湖南省建设工程质量和安全生产管理条例>及<建筑施工安全检查标准>(ＪＧＪ５９－ )的规定和我公司<安全生产文明施工现场管理标准>的要求进行布置和管理,杜绝非文明事件发生,争创岳阳市建筑施工安全质量标准化示范工程。
4、施工部署
施工部署是指导工程全过程施工的纲领性文件,明确了指导整个施工的原则性条款。在综合分析了工程特点、设计意图、建设地点实际情况、业主意向及我公司实力等因素后,对本工程进行了科学合理的安排,寻求技术、资金和社会信誉的最佳结合点,以下对施工组织、施工准备、施工工艺流程、施工段划分等进行了明确,使今后施工处于全面受控状态,以便更好地完成本工程的施工任务。
4.1、施工组织
施工组织主要分为人员组织、机械设备组织、原材料组织、运输组织、协调组织等五部分,这些组织内容安排是否合理将直接影响整个施工的生产过程能否顺利完成。根据我公司各部门情况进行内部协调后,对这五大组织的安排主要为:
4.1.1、人员组织
本工程实行”项目法”施工,成立以项目经理为首的施工现场组织机构,实行项目经理责任制。项目经理作为公司在该项目上的全权代表,负责施工方案、人事任免、技术措施、设备采购、材料调配、施工计划安排等关键问题的决策,执行本公司质量方针,贯彻国家和地方有关法律、法规和政策,对工程的质量、安全、工期、文明施工全面负责,完成企业与建设单位签定的合同内容。项目其它技术及管理人员对项目经理负责(附项目组织机构图)。
项目组织机构图
木工班组长
项目经理
技术负责人
技术科
质安科
施工员
安全员
机械员
标准员
材料员
钢筋工组长
砼工组长
架子工组长
抹灰工组长
砖工组长
安装工
程组长
油漆涂料组组长
门窗安装组长
预算员
质检员

公司与项目经理部、项目经理与项目管理层、项目经理部与施工班组之间的权利与义务,经过合同及责任状明确。主要由项目承包合同、项目工长专业承包责任状、施工班组承包责任状、项目施工工料费承包合同等组成。
项目经理:
作为项目经理部全面工作的主持者,项目经理的选择对工程能否顺利开展至关重要。本工程项目经理的委任,依据公司对项目经理考核成绩确定。根据对以往主管工程的质量、工期、成本、文明施工、业主及监理和社会的评价、项目工作人员的评价和从事类似工程经历,结合本工程的特点,我公司决定选派具有丰富的施工经验及较高的管理和协调能力、具有建造师资质的工程师担任本工程项目经理。项目经理将常驻施工现场,直到工程竣工。
项目技术负责人:
作为项目施工生产、技术、质量、安全等方面的主管者,项目技术负责人与工程的质量、安全、成本、进度有着密切的关系。根据我公司的考察结果和综合评定,确定委派具有类似工程丰富施工经验的工程师担任本项目技术负责人。
项目管理层人员:
根据我公司项目管理文件的有关规定及现有管理人员情况,拟抽调与项目经理有良好合作经历的人员组成项目现场管理班子。
施工劳务层人员组织:
施工劳务层是在施工过程中的实际操作人员,是施工质量、进度、安全、文明施工的最直接的保证者。我公司在选择劳务层操作人员时的原则为:具有良好的质量、安全意识;具有较高的技术等级;具有相类似工程施工经验的人员。
劳务层人员组织由公司劳资部根据项目部的每月劳动力计划,在全公司进行平衡调配,同时确保进场人员的各项素质达到项目的要求,并以不影响施工为最基本之原则。
4.1.2、施工机械组织
为确保本合同工程质量、进度目标的顺利实现,公司为本工程配备数量充分、性能先进、状况良好的施工机械设备,主要施工机械设备详<施工机具设备投入安排>。
施工机具设备投入安排
序号
名称
型号
单位
数量
备注
1
塔式起重机
QTZ40-A
台
1
基础、主体
2
施工升降机
SMZ-150
台
1
基础、主体
3
砂浆搅拌机
JS350
台
2
基础、主体
4
插入式振动器
三相
台
2
基础、主体
5
电动蛙夯
三相
台
2
基础
6
平板振动器
三相
台
2
基础、主体
7
潜水泵
三相
台
2
基础
8
钢筋切断机
QJ46-1
台
1
基础、主体
9
钢筋调直机
GT50
台
1
基础、主体
10
钢筋弯曲机
WJ40-1
台
1
基础、主体
11
电焊机
ZXF315
台
1
基础、主体
12
木圆锯
MJ114
台
1
基础、主体
13
木工平刨
M506
台
2
基础、主体
14
电动圆盘锯
12英寸
台
3
木制作
15
电动曲线锯
4300BC
台
3
木制作
16
电动刨
G20A
台
4
木制作
17
大号手电钻
FBV12J
台
6
木制作
18
小号手电钻
FDVA
台
8
木制作
19
砂轮切割机
CC14SA
台
4
吊顶
20
汽钉枪
F30胶合
台
20
木制作
21
射钉枪
422J
台
6
轻质隔墙
22
电动自攻枪
6800DBV
台
10
吊顶
23
电焊机

台
2
钢架部分
24
空气压缩机
彪马
台
4
木制作、油漆
25
冲击电锤
博世
台
4
木工吊顶
26
套丝机
QT3-183
台
2
安装
27
气割设备

套
1
安装
28
切割机
Q400
台
2
安装
29
交流电焊机
BX3-300
台
2
安装
30
焊条烘箱
EYH-30/450
台
1
安装
31
手提电钻
13MM
套
3
安装
32
手提电锤
13MM
套
3
安装
33
电动坡口机
普通
台
1
安装
34
冷弯管机
1/2”-4”
台
1
安装
35
手提砂轮机
Q150
台
3
安装
36
钳工桌
自制
台
2
安装
37
钳工专用工具
＂劳动牌＂
套
6
安装
38
电动台钻
12MM
台
1
安装
39
平尺平板
0.5
套
1
安装
40
手拉葫芦
2T
台
2
安装
41
导线压线钳
16-240
套
2
安装
42
三角架台虎钳
1/2”-4”
张
3
安装
43
线坠
0.25KG
只
6
安装
44
人字梯
7档
部
10
安装
45
桌梯
4M
部
5
安装
46
砖墙刨沟机
普通
把
2
安装
检测、计量工具投入计划
序号
名 称
规 格
数 量
单 位
1
试模
150*150*150
2
套
2
试模
70.7*70.7*70.7
2
套
3
砂浆稠度仪
SC-145
1
套
4
砼塌落度筒
TLY-1
1
个
5
钢卷尺
50M
2
把
6
气温计
ECC-003C
1
台
7
接地电阻测试仪
ZC298B-1
1
台
8
万用表
MF50
1
台
9
绝缘摇表
1000
1
台
10
手动试压泵
40Q-30/40
1
台
11
电动试压泵
0-4MPa
1
台
12
压力表
0-4MPa
2
个
13
水准仪
FA-32
1
台
14
经纬仪
J2
1
台
15
水平管
50m
1
根
16
线坠
0.25Kg
2
个
17
皮卷尺
50m
1
个
18
钢卷尺
5m
20
个
19
1M多用靠尺
自制
8
把
20
阴阳角尺
自制
10
把
其它机械:
其它机械根据施工机具需要量情况及现场施工进度要求分批组织进场,并做好保养和试运转等项工作,一些常见的机械及设备配件要有一定数量的储备以便及时替换,保证各种机械正常运转。
4.1.3、原材料组织
本工程关系到使用功能和装修档次的材料均与业主商定品牌、规格、型号、质量等级和厂家,因此,该部分材料的采购均按此要求进行。
大宗材料由项目材料员、预算员在开工前向项目经理部提供总体需用计划,由公司选择合格物资供应商,进行货比三家后,与供货商签订采购定货合同,并经过业主及有关部门审批。
对用于本工程的主要材料全部按合同文件的要求进行采购,钢材全部采用大钢材厂的产品;水泥全部采用大厂水泥。
根据施工方案和进度安排,本工程周转材料安排如下:模板工程均采用胶合板模板,钢管支撑加固;外墙脚手架均采用钢管搭设。以上周转材料由项目部提出各类周转材料的需用量和定制加工单,并根据形象进度适时调整、补充,确保工程顺利进行。
4.1.4、运输组织
根据施工总进度计划,安排材料分批进场计划,经过合理的运输调度,保证材料随到随用,而大宗材料的进场基本上集中在工作时间内,我们将指定人员进行现场的指挥、调度及收料工作。根据现场实际平面布置,确定合理的运输通道路线,使场内水平运输满足规划意图要求。
4.1.5、协调组织
我司将主动协调好与有关部门及与业主和监理的关系。为此,我们指定专人负责施工过程中的对外协调工作,并作为项目的重点工作来抓,以确保本工程能按照业主意图顺利地施工,以达到我们所承诺的各项指标。施工过程中主要要做好施工现场周围的社区及政府各主管部门两个方面的对外协调工作。
4.2、施工准备
4.2.1、现场准备
首先进行现场交接的准备,与业主、监理单位进行交流、沟通,充分理解其管理意图,对当前的施工现场进行调整,以使整个现场能符合我公司的布置原则及要求。这些工作在大批劳动力进场前全部完成。
与业主单位进行交接之后,根据业主提供的坐标点设置工程测量控制网,还需按照现场标准化管理规定,将场地进一步平整,施工水电接入、做好临时道路,进行施工现场地坪硬化处理,安排现场办公、生产工棚的搭设、临时水电管线的布置、施工现场管理形象设计与布置等工作,以上工作必须在开工前或初期穿插完成。
4.2.2、施工道路与场地
施工道路:在搭建其它临时设施的同时,进行施工主干道的施工,施工主干道与本工程的永久性主干道基本吻合,并将道路进行硬化处理。
场地排水:对施工现场生产加工区全部进行硬化处理,其它部分均进行整平,搅拌机附近设置沉淀池,沿施工道路两侧设置排水明沟,同时在场地沿围墙边再设置沉淀池,所有施工废水经沉淀后排入城镇的市政排污管道。
材料堆场的布置:本工程结构施工阶段原材料主要为砖、砂、石、钢筋与模板用料,砖可堆放在楼房附近,关键是要解决好钢筋堆场和模板堆场。本工程结构施工阶段,在现场钢筋和模板加工现场附近布置钢筋堆场和模板堆场,对钢筋和模板进行集中主加工。装修阶段的材料放置在原钢筋和木工加工场内。
在整个施工过程中,将根据施工总进度计划,按材料需用计划组织材料进场,凡进场和退场材料,必须按照平面布置所划分的区域堆放。
4.2.3、施工用电
施工用电计算
本工程用电高峰期将出现于上部结构施工期内,施工用电主要是混凝土搅拌、砂浆搅拌、钢筋、模板体系及垂直运输和照明等(各设备用电功率见附表施工设备)。用电高峰期内机械动力设备定额总功率ΣP1＝82.5kw,电焊设备总功率ΣP2＝15kw,工地照明设备用电量之和为ΣP3＝(82.5+15)×10%=9.75kw,总用电量计算如下:
ΣP ＝K(K1×ΣP1/cosα＋K2×ΣP2＋K3×ΣP3)
＝1.05×(0.5×82.5/0.75+0.6×15+0.9×9.75)
＝76.414kw
因此,要求业主能提供总用电量80KVA的电源。
用电布置:
整个施工现场的用电线路布置主要分为三大部分,分别为:钢筋和木工加工线路;施工现场用电线路;生活和办公线路;临时用电线路系统根据各种用电设备在施工现场的布置情况,采用树干式与发射式相结合的配电方式,采用架空方式敷设。
为确保施工其间停电时能正常工作,配1台100KVA发电机以备用。
4.2.4、施工用水
现场用水主要分为三大部分,即施工用水、生活用水和消防用水。施工用水主要考虑砼搅拌和浇水养护用水、砂浆搅拌用水及浇砖用水等方面。
现场临时用水管的选择
现场施工用水:q1
砼浇捣用水计算公式:q1=K1×(Q1×N1×K2)/(8×3600)
根据建筑面积大小,取浇注砼的全部用水定额N1=1000kg(1m3),每班浇注砼量为Q1=150m3,另取K1=1.15,K2=1.5,则:
q1=1.15×(150×1000×1.5)/(8×3600)=8.99(L/s)
施工机械用水量:q2
由于施工中不使用特殊机械,故不计算q2
施工现场生活用水:q3
施工现场生活用水量按下式计算:q3=P1×N3×K4/(t×8×3600)
现场高峰期人数(主体结构期间)约为P1=150人,按定额,不均衡系数K4=1.5,每人用水量为N3=60(L/人),t=2,则:
q3=150×60×1.5/(2×8×3600)=0.23(L/s)
生活区用水q4,现场不设生活区,故不计算q4
现场消防用水:q5
取q5=10L/s
现场总用水量:
因工地面积小于5ha,而且 q1+q2+q3+q4=8.99+0.23=9.22<q5
故,现场总用水量为:Q=q5=10(L/s)
供水管径计算:
计算公式为:D=[4Q/(π×υ×1000)]1/2
对施工用水管,管内流速υ=1.5m/s,则:
D=0.092m=92mm,取总水管管径D=100mm。向施工现场沿线输水管管径D1=50mm,同时考虑在施工现场设置1个蓄水池,现场设一个消防水栓。
水源选择:由甲方提供的水源接入。
4.2.5、技术准备
在本施工组织设计的指导下,按设计要求,根据工程特点,结合现场环境及本单位情况,进一步细化编制分部分项工程的施工方案,采用行之有效的施工方法,科学、合理地编制施工阶段的施工组织设计,做到质量优、工期短、无重大事故。施工组织设计经公司技术负责人审核后报总监理工程师审查批准后实施。
根据建设单位提供的图纸和地质资料,配备必要的标准图集和规范、规程,项目技术负责人主持组织有关人员熟悉图纸,充分了解设计意图,提出问题,做好施工图纸会审的准备工作,并编制技术作业指导书、施工方案,明确岗位责任制。
在项目技术负责人组织下,按照ISO9002标准的要求,编制项目质量计划,明确各分部分项工程所达到的质量目标,使质量在每个分项上达到具体量化,确定特殊工序和关键工序,编制切实可行的各分项工程作业指导书,明确各项责任和程序及质量标准,使质量目标得以实现。
做好技术交底工作。本工程每一道工序开工前,均需进行技术交底,技术交底是施工企业技术管理的一个重要制度,是保证工程质量的重要因素,其目的是经过技术交底使参加施工的所有人员对工程技术要求做到心中有数,以便科学地组织施工和按合理的工序、工艺进行施工。
技术交底专业均采用三级制,即各专业工程技术负责人—专业工长—各班组长,技术交底均有书面文字及图表,级级交底签字,工程技术负责人向专业工长进行交底要求细致、齐全、完善,并要结合具体操作部位、关健部位的质量要求,操作要点及注意事项等进行详细的讲述交底,工长接受后,应重复详细地向作业班组进行交底,班组长在接受交底后,应组织工人进行认真讨论,全面理解施工意图,确保工程的质量和进度。
根据图纸设计要求,提前做好砼、砂浆配合比设计,钢材、水泥的化验试验工作、钢筋焊接接头等材料的试验检测。
制定部分特殊工种、管理人员的培训计划。
制定本工程详细的测量控制方案。
根据施工安排,提出主要材料计划、半成品计划及进场时间。
遵照公司及监理的有关要求,按照新施工规范和监理规范准备好各种资料样表,施工中随时整理装订成册。
4.2.6、施工机械安排
按不同的施工阶段安排机械进退场,并在进场前对设备进行一次检修、调试,确保进场后能够正常使用。首先完成施工用水、用电的接入,修通临时主干道路;塔吊基础与工程基础结构同时施工,在土方和基础混凝土强度满足要求后,开始立塔。使塔吊尽早投入使用,塔吊安装时按安装说明书要求进行。以后随结构升高,塔吊亦随着安装升高。主体结构施工完毕后,钢筋加工、焊接机械退场;施工现场始终保持进退有序的状态,并最大程度提高设备利用率。
4.2.7、物资准备
施工前的物资准备主要是周转材料的加工准备和大宗材料的订货准备,应以总进度计划为依据,逐步安排物资进场,既保证施工顺利进行,又不积压材料,过分占用资金。
4.2.8、人员准备
开工前10日内,所有管理人员全部到位,劳务人员根据现场需要分批进场,施工人员、技术人员上岗前由项目技术负责人对她们进行全员交底,充分认识本工程的重点、难点和需注意事项,并对所有人员实行挂牌上岗。
4.2.9、其它准备
建立健全各级人员岗位责任制,建立安全、质量、文明施工管理制度,成本、材料、劳动力、机具管理制度,并以此为据签订内部管理人员目标责任制。
组织工人进场前三级安全教育,与班组签订承包合同,在质量、安全、文明施工方面明确各自的责、权、利。
4.3、施工平面布置
4.3.1、布置原则
⑴、充分利用设计文件规划的施工场地,本着满足施工需求、减少施工占地、减少污染,文明大方的原则布置施工现场。
⑵、以满足施工生产需要为前提,尽可能地利用场内交通条件,减少对周围环境影响。
⑶、施工场地的规划布置尽可能按照标书要求及业主提供的条件进行;
⑷、规模和容量按施工总进度及施工强度的需要进行规划设计;
⑸、施工场地及营地均按有关规范要求配置足够的环保及消防设施。
⑹、布置时尽量在指定的红线以内布置,对必须占用线以外土地的部分,由我方自行解决。
4.3.2、平面布置说明
⑴、生活、办公用房等临设的布置
项目部的部署:为了便于管理以及交通运输,拟计划租用本工程红线西边空地布置项目部办公室。具体位置详见<施工平面布置图>。
⑵、料场、仓库及车间布置
在施工场地内分别布设砂料场以及水泥、钢筋存放、加工场、等。材料堆场采用空心砖墙或75#浆砌块石砌筑作为分隔隔墙,以节约用地。场地地面采用C15素混凝土20cm进行硬化。仓库的布置:在项目部的施工场地内布置仓库,集中放置材料。
⑶、设备机械布置
本工程机械设备依据各栋工程需要就近布置,具体位置详见<施工平面布置图>
⑷、文明施工、场地硬化
本工程所有加工场、仓库等均采用四周围蔽的砖砌瓦房,办公房、农民工学校采用活动板房,场地范围均采用20cm厚混凝土进行硬化,具体见平面布置图。
(附图表:附表1:施工平面布置图)
4.4、施工段划分
为加快工程进度,本项目各单体工程同时开工建设,工作面铺满,各栋之间采取流水作业,平衡调配资源。主体阶段以层为施工段,施工段内采取细部流水施工方法,为后续装修、安装尽早提供工作面,以加快施工进度。
室内外装修工程,采取按层分工序分别组织流水作业,以室内抹灰、楼地面、外墙装饰等为主导工序,其余各项装修工序穿插其中,并尽可能的为主导工序创造施工作业面,确保工程进度,提高工效。
4.5施工流程
4.5.1、单位工程施工流程
测量放线→基础施工→主体施工→装饰及安装阶段→室外工程→验收及交付使用。
4.5.2、基础施工流程
放线→土方开挖→人工清土→验槽→垫层→独立柱基础→基础梁模板支设→隐蔽验收→基础砼浇注。
4.5.3、上部结施工流程
放线→一层柱梁板钢筋→支一层柱梁板模→浇筑一层柱梁板砼→二层放线→柱梁板钢筋→支二层柱梁板模→浇筑二层柱梁板砼。
依此类推直至框架完工。
4.5.4、安装工程施工流程
各专业工种施工准备→预留预埋→水、电配管配线→单元管道打压→洁具、灯具、强弱电控制面板安装→管道系统试压冲洗→系统调整测试→竣工验收。
4.5.5、内装修
结构处理→放线→安装门窗框→内墙抹灰→水电、设备管线安装→安装外墙门窗扇→内墙腻子→地面面层→门窗五金→油漆涂料→灯具、开关→清理交工。
4.5.6、外装修
屋面工程→结构处理→外墙打底→线条抹灰→外墙涂料(贴面砖)→清理验收。
5、主要分部分项工程施工技术措施
5.1、施工测量
施工测量控制系统主要分为:平面测量控制、高程测量控制、垂直度测量控制以及沉降观测四大控制系统。
5.1.1、平面控制系统
控制网布设前,应对经纬仪水准管、对中器及三轴误差进行校检。根据施工现场平面布置图、现场周围的地物地貌,以及业主提供的测量资料复核无误后,采用直线交会法和极坐标法,施测出控制轴线,并将控制轴线引测至临近建筑物和围墙上,形成工程测量平面控制网。
5.1.2、高程控制系统
根据建筑施工规范要求,高程控制网点布设两个高程点即可满足施工要求。根据业主提供的测量资料,场区高程控制点应该布设在远离建筑物的地方,经过现场勘察,高程控制点埋设在
