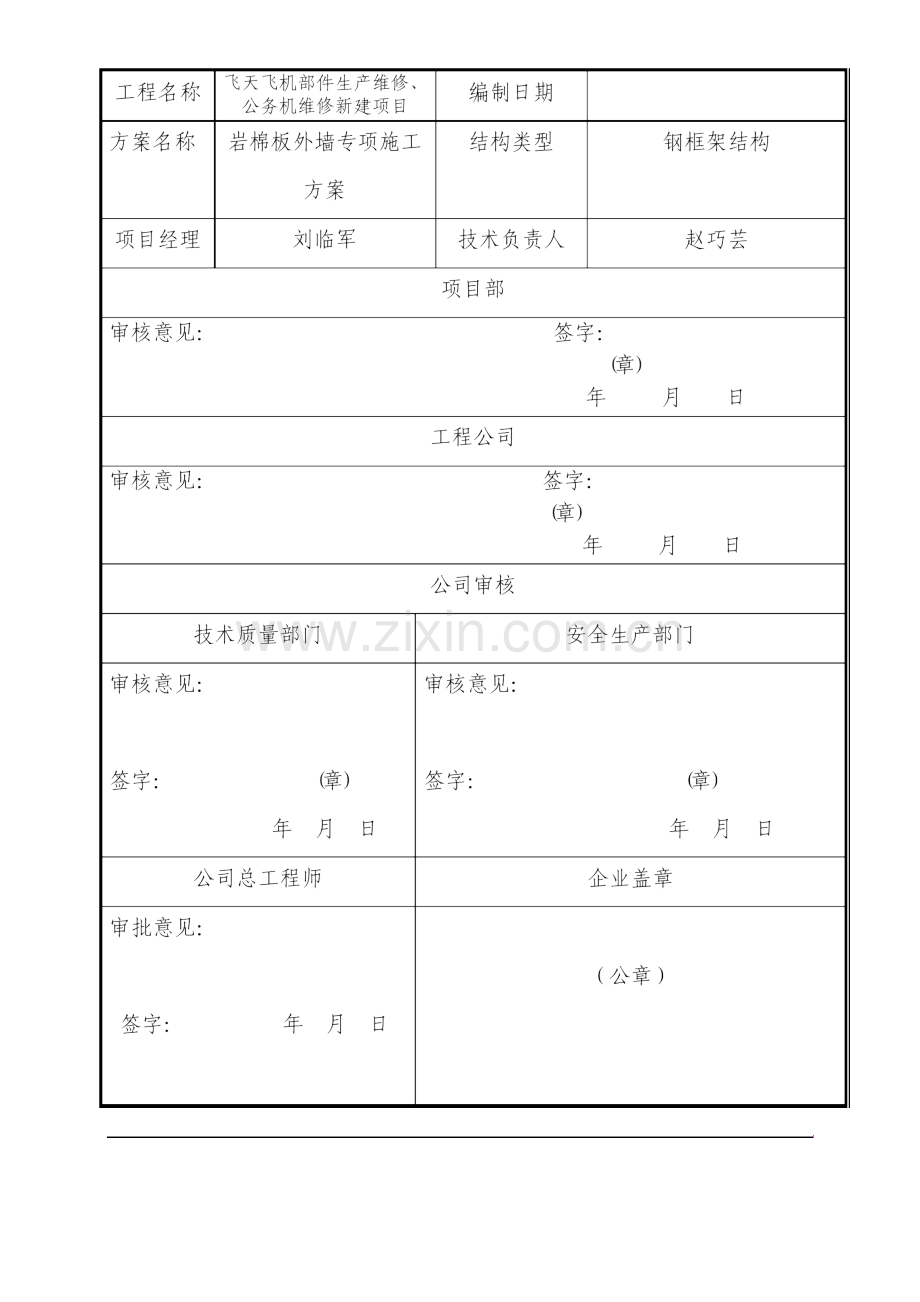

施工组织设计（专题施工方案）审批表

飞天飞机部件生产维修公务机维修新建工程

岩棉板外墙专题施工方案

编制： 赵巧芸

审核： 刘临军

审批：

甘肃第二建设集团有限责任企业飞天飞机部件生产维修、公务机维修新建工程项目十月十七日

一．工程概况
本工程为飞天飞机部件生产维修、公务机维修新建项目波音飞机部件维修车间。为地上五层，局部地上六层钢框架厂房建筑。一二层为较大部构件维修层高为 4.2 米，三至五层为飞机小型构部件维修层高为 3.4 米，局部出屋面为楼梯间及电梯机房等用房层高为 3 米。本工程室内外高差为
-0.3—0.45 米，结构高度为 18.6 米。总建筑面积为 9992.5 ㎡，±0.000 相对绝对标高为 1912.700m。填充墙材料为蒸汽加压混凝土砌块强度为
A5.0，砌筑砂浆为M5混合砂浆。 外墙保温为65mm厚岩棉保温板，平均传热系数为0.57限值为0.6 ,楼梯间贴2cm厚岩棉保温板，隔墙平均传热系数为1.2限值为1.5。建筑抗震设防烈度为7度，火灾危险性分类为丙类，结构安全等级为二级，抗震设防类别为丙类。
二．编制依据
(1)《建设节能工程施工质量验收规范》GB50411—；
(2)《建筑工程施工质量验收统一标准》GB50300—；
(3)《建筑装饰装修工程质量验收规范》GB50201—；
(4) EN 13500《岩棉外墙外保温系统》 ；
(5)《建筑外墙外保温系统用岩棉制品》 （报批稿）；
(6) 甘肃省工程建设标准设计图集 甘12J14；
(7) 国家、地方、行业现行法律、法规；三．施工布署
1．施工准备

1.1外墙抹灰基层用1:3（凹进墙面1：2.5）防水水泥砂浆整体找平，确保基面平整度偏差不超出3mm，并按照GB 50210-《建筑装饰装修工程质量验收规范》中关于通常抹灰工程质量要求进行验收。
1.2采取系统组成材料，做外墙保温样板墙，样板墙反应出保温板粘贴方法、粘贴面积怎样控制、板缝错位处理、阴阳角处理、锚栓固定方式及数量、胶粘剂配比和控制、面层砂浆配比和控制、怎样处理粘贴基层缺点等。样板施工完成后由建设、设计、监理及施工单位等现场进行检验，合格后形成样板统计，施工前组织操作人员进行样板观摩，做好样板交底，施工中严格按样板要求控制。
2．安全技术交底进场施工前，项目部负责对保温相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。
3．材料准备按照本工程技术要求，选定系统供给商，系统组成材料进场后经验收合格及时在监理单位见证下取样复试。
4．系统及材料性能指标

（1） 岩棉板外墙保温系统

序号

基层

基层墙体

1

粘
结
层

聚
合
物
粘
结
砂浆粘
结

2
系统保温

岩棉
板

3
机械
固定

尼龙
锚栓，
辅助
固定

4
防
护
层

聚
合
物
抹面砂浆，
内置耐碱玻纤网
格
布

5
外饰面层

涂
料

（2） 岩棉板性能指标
性能

单位

KH-T1L
（
70
）

KH-T2L
（
100
）

KH-T3L
（
150
）

抗压强度

Kpa
80

100

150

抗拉强度

Kpa
160

210

340

导热系数

W/mk
≤
0.036

≤
0.036

≤
0.038

渣球含量

%
≤
5
%
（粗渣球尺寸＞
0.25
mm
）

≤
30
%
（细微渣球尺寸＞
63
）

防火性能

--

不燃性
A
级

憎水率

%
≥
99

（3） 胶粘剂性能指标

项目

单位

技术要求

拉伸粘结强度

（与水泥砂浆）

原强度

MPa
≥
0.6

耐水

MPa
≥
0.4

拉伸粘结强度

（与膨胀聚苯板）

原强度

MPa
≥
0.1
，破坏界面在膨胀聚苯
板上

耐水

MPa
≥
0.1
，破坏界面在膨胀聚苯
板上

可操作时间

h
1.5
～
4.0

（4） 锚栓性能指标

项目

单位

技术要求

单个锚栓抗拉承载力

KN
≥
0.3

单个锚栓对系统传热增加值

W/(m2.k)
≤
0.004

（5） 耐碱网格布性能指标

项

目

单

位

技术要求

耐碱断裂强力

经向

N/50mm
≥
750

纬向

≥
750

耐碱断裂强力保
留率

经向

%
≥
50

纬向

≥
50

单位面积质量

g/m2
≥
130

断裂应变

%
≤
5.0

（6） 抹面胶浆性能指标项目 单位 技术要求
原强度 MPa ≥0.1，破坏界面在膨胀聚苯板上拉伸粘结强度
耐水 MPa ≥0.1，破坏界面在膨胀聚苯板上
（与膨胀聚苯板）
耐冻融 MPa ≥0.1，破坏界面在膨胀聚苯板上柔韧性 / ≤3.0
可操作时间 h 1.5 ～4.0 四、施工工艺流程

基层墙体处理

挂基准线，弹控制线，安装底座托

胶
粘
剂
制
岩棉板下料

胶粘剂配制

粘贴岩棉板
（终端部
位先贴翻包网布）

安装暂时固定锚栓

保温层施工检验、修整

抹面胶浆制配

岩棉板抹灰面制作表面处理

抹面胶浆

压铺第一层玻纤网布

安装锚固件

抹面胶浆

压铺第二层玻纤网布

抹面胶浆

涂刮底涂层

柔性耐水腻子找平

饰面砂浆施工

饰面涂料施工

外保温工程验收

1.弹控制线、挂基准线
1.1从最高点排通线，每三层做一个节点，做到墙体垂直；
1.2依照建筑立面设计和外墙外保温技术要求，在墙面弹出窗水平、垂直控制线等；
1.3在建筑外墙大角（阴阳角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线方便控制岩棉板垂直度和平整度。
2．粘结砂浆
2.1 把胶粘剂和抹面胶浆粉料按配合比搅拌；搅拌时间不少于 5min，搅拌必须充分、均匀，稠度适中；
2.2拌制砂浆过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式添加剂；
3．基层上粘贴翻包网格布
3.1凡在粘贴岩棉板边缘外露处都应做标准耐碱型网格布翻包处理，详细部位包含： 1）门窗洞口处；2）女儿墙收头处
3.2裁取300mm宽标准型耐碱耐碱网格布条；
3.3需要做翻包处理部位基层上抹出100mm宽2～3mm厚粘结砂浆；
3.4 抹好粘结剂上铺设耐碱网格布条，并用不锈钢抹子均匀压入粘结剂内，压入宽度100mm，让剩下部分网格布甩出并保持清洁，待未来翻包用。
4．粘结剂
4.1在岩棉板表面上用条粘法涂抹粘结剂；
4.2应确保粘结剂在岩棉板表面有效粘结面积应控制在50%且必须牢靠。
岩棉板

4.3用不锈钢抹子在板边抹出50mm宽连续粘结砂浆条，并在板中间抹出 8 个直径大于 140mm 粘结砂浆块，厚度均大于8mm。
4.4为了杜绝产生冷热桥，岩棉板侧边不得涂抹粘结剂，沾到侧边砂浆应立刻刮除。做到无碰头灰。
5．粘贴岩棉板
5.1 已抹好粘结砂浆岩棉板自下而上铺贴，每块岩棉板四面满刮粘接砂浆，中间不少于5个粘接点；
5.2竖缝应逐行错缝1/2板长或≥200mm；
5.3在墙角处两侧岩棉板应错茬搭接，并确保墙角垂直度； 岩棉板

5.4门窗等洞口四角处应采取整块岩棉板切割成型，不得拼接，岩棉板接缝距洞口四角距离应大于 200mm，洞口四边其它岩棉板宽度也应大于
200mm。
5.5 均匀施加压力使岩棉板充分粘贴到基层，粘结砂浆压实厚度宜控制在
3mm以内；
岩棉板

5.6随时用2m靠尺和托线板检验平整度和垂直度，不符合要求时立刻更正；
5.7 贴好后应立刻刮除板缝和板侧面残留粘结砂浆；
5.8 假如岩棉板接缝宽度超出 1.5mm，则用适当宽度岩棉板条将缝塞满，板条不得粘结。
6．安装锚固件
6.1粘贴岩棉板二十四小时后开始安装锚固件，依照各单体工程岩棉板材厚度来选择对应锚固件且直径为 ø8，锚固件深入墙体内部有效锚固深度应大于 30mm，基层墙体为蒸压加气混凝土制品时，其有效锚固深度大于50mm。
6.2凡是三块相邻岩棉板接触“T”型接缝处必须设一个锚固件。
6.3在基层边缘部位锚固件应加密固定，如转角、洞口、屋顶等，锚固件离边缘距离应大于100mm，而且这些部位适当增加锚固件数量使靠近边缘一排锚固件间距控制在300mm以内；
6.4需要安装固定件部位先用带有直径8mm钻头冲击钻在基层墙体（不包含找平层）上钻入深度大于50mm孔；
6.5用手锤把锚固件胀管打入预先钻好孔内，确保顶部圆盘与岩棉板齐平；
6.6用手锤把钢钉打入胀管内，圆盘陷入岩棉板表面1mm。
6.7为了使系统达成愈加好防水保温效果，在安装完成锚固件上，批涂抹面胶浆，要求将锚固件充分覆盖。待胶浆完全干燥后，再进行大面积抹面胶浆批涂。
6.8锚固件数量：不少于9个/平方米。
6. 9 锚固件安装图：

7．打磨岩棉板不平整接缝处
7.1假如接缝处平整度偏差超出1.5mm，则用粗砂纸打磨平整；
7.2抹面层施工前应去除岩棉板表面上任何残留废屑；
8．岩棉板上铺贴翻包网格布
8.1凡需要翻包部位岩棉板正面抹宽100mm 厚 1.5～2.0mm拌制好抹面胶浆；
8.2把预先甩出翻包网格布沿板厚翻包，并压入抹面胶浆内；
8.3门窗洞口处翻包施工完成后，四角露底部位沿45°斜铺240mm宽300mm 长标准耐碱型网格布条，并压入抹面胶浆内；
8.4压入抹面砂浆翻包网格布要求完全嵌入抹面胶浆内，不得裸露。

9．底层抹面胶浆
9.1抹面砂浆施工在每段施工区域节点内应自上而下，从左到右进行；
9.2岩棉板表面上用不锈钢抹子抹出1～2mm厚已拌制好抹面胶浆；要求将岩棉板充分覆盖。
9.3每次抹胶浆面积应略大于一块网格布面积
9.4已经有翻包或加强网部位底层抹面砂浆厚度宜控制在1.5mm以内。
10．铺设耐碱网格布
10.1 抹完第一遍底层抹面砂浆部位，胶浆还未干时，立刻铺设加强耐碱网格布，铺设时耐碱网弯曲面应朝向墙面；
10.2单张网格布长度不宜大于6m；
10.3 铺设耐碱网时，从中央向四面用抹子抹平，直至耐碱网完全嵌入抹面砂浆内；
10.4标准网格布需要搭接时，必须满足65mm搭接长度要求；加强型网布只需对接，其对接边缘应紧密。
10.5 在转角部位，网格布应该是连续，并从每边双向绕角后包墙宽度大于200mm，标准网格布重合部分中间必须有抹面砂浆，禁止干搭接。
10.6保温墙体与非保温墙体连接处，网格布应转包大于200mm，如右图所表示。

10.7 结合岩棉板材料性质，外墙保温耐碱网格布要求进行双层铺设，待第一遍底层抹面胶浆表干后，抹第二遍底层胶浆3-4mm厚，在胶浆还未干时，
立刻铺设第二遍耐碱网格布，铺设时耐碱网弯曲面应朝向墙面。
11．面层抹面胶浆
11.1等底层第二遍抹面胶浆表干（可碰触）后再抹一道3.0～4.0mm厚抹面胶浆，抹面胶浆总厚度应控制在≥8.0mm。
11.2 面层抹面胶浆应完全覆盖网格布，表面平整度满足涂料和拉毛涂料饰面相关要求。
12．细部节点及特殊部位处理
12.1修补孔洞
1） 当脚手架拆除后，应及时修补脚手眼、槽钢洞、穿墙件等孔洞，对墙体孔洞用相同基层墙体材料分两次进行填补，并用1：3防水水泥砂浆抹平。
2） 依照孔洞尺寸切割岩棉板并打磨其边缘部分，使之能严密封填于孔洞处。
3） 待孔洞防水水泥砂浆凝固后，将岩棉板反面涂 10mm 厚专用粘结剂，将岩棉板塞入洞中，注意不要在四面围沿涂专用粘结剂。
4） 裁剪面积能覆盖整个修补区大小网格布，并与周围网格布搭接80mm。
5） 涂抹二遍抹面胶浆，分别埋入修补网格布，待表面不粘手时，再涂面层抹面胶浆，厚度应与周围一致。
6） 用湿毛刷将新旧表面不平整处整平，并将孔洞边缘刷平。
12.2分格条设置
每三层在楼层位置设置分格条，分格条采取粘贴法进行施工，即在保温板上用粘结剂进行粘贴，完成后面层砂浆应于分格条平齐，平整度不得超出
1mm。
12.3檐口墙网格布翻包
檐口墙外墙保温施工时，将耐碱网格布沿檐口墙压顶翻包至内压顶低，阴角刮平嵌入水泥砂浆内，阳角做鹰嘴，距完成面 3cm 处设置滴水槽，滴水槽宽度为2cm。
五．施工关键点
（一）、岩棉板粘贴
1、 安装托架：在一层基础梁部位及每层圈梁部位安装托架当保温板粘贴到楼板部位先安装托架，采取L63×40×5型镀锌角钢，M10×85型膨胀螺栓
@1.0m 固定，固定好托架再往上粘贴岩棉板，托架安装在两板缝之间,层层安装。
2、 锚栓数量不少于9个/平方米。
3、 岩棉板自下而上沿水平方向横向铺贴，上下排之间应错缝1/2板长，局部最小错缝大于200mm；墙角岩棉板应交织互锁，确保墙角垂直度；门窗洞口岩棉拼接不得恰好在门窗口四角处，应用整块岩棉板裁出洞口，且最小尺寸大于300mm。
4、 岩棉板粘贴采取框加点粘法，涂料面积大于 50%；岩棉粘贴满贴；岩棉板抹完胶粘剂后，先将保温板下端与基层粘贴，然后自下而上均匀挤压，滑动就位，粘贴时轻柔，并随时用2m靠尺和托线板检验平整度和垂直度。及时去除板边溢出出胶粘剂，板侧面不得涂抹或沾有胶粘剂。相邻板紧密对接，板缝小于2mm，板间高差不应大于1.5mm。
（二）、抹面层施工
1、 岩棉板粘贴完成后，对板抹灰面表面处理，用不锈钢抹刀对整个表面涂刮抹面胶浆（1-1.5mm），并压入岩棉板表层纤维中。
2、 双层网抹面层分三层进行。第一层抹面胶浆厚度 3mm，并趁湿压入第一层玻纤网布，待胶浆稍干硬至可触碰时安装锚固件；第一层抹面胶浆养护
1~2d后可进行第二层抹面胶浆施工，厚度3~4mm左右，并趁湿压入第二层玻纤网布；第二层抹面胶浆稍干进行第三层抹面胶浆施工，厚度 3~4mm 左右，抹平并使抹面层厚度达成设计要求。
3、 网格布铺设应抹平、找直，并保持阴阳角方正和垂直，网格布上下、左右之间应有搭接，其搭接大于100mm；其中，洞口四面可用翻包岩棉板标准网布包转150mm，并与墙面网布搭接。
4、 门窗外侧洞口四面网布及按 45 度方向加贴小块网布在大面积施工前依次先用抹面胶浆局部粘贴。其中，洞口四面用翻包岩棉制品标准包转150mm，并与墙面网布搭接。
5、 锚固件安装按照设计要求位置，用冲击钻或电锤，钻孔深度大于锚固深度10mm，安装时将锚固钉敲打或拧入墙体，圆盘紧贴第一层网格布，并及时用抹面胶浆覆盖圆盘及周围。锚固深度大于 30mm；基层墙体为加气混凝土制品时，其进入有效锚固深度大于50mm。
6、 膨胀套管直径不应小于8mm，圆盘锚栓直径不应小于60mm。
（三）、门窗洞口外侧保温结构要求
1、门窗保温厚度大于20mm，保温层与门窗间应留6~10mm接缝，填背衬嵌密封胶；门窗外侧洞口上沿口设置成品滴水线条或鹰嘴状滴水线。
（四）、勒脚部位、雨棚、女儿墙处等部位外保温施工
2、 系统底部第一排岩棉板端与散水大于 100mm 间距，采取其余防水性能好保温材料进行保温处理，勒脚部位设置镀锌锚栓固定于基墙经防腐处理过金属托架。
3、 女儿墙部位采取保温层全包裹做法，女儿墙外墙保温施工时，将玻纤网沿女儿墙压顶翻包至内压顶低，阴角刮平嵌入水泥砂浆内，阳角做鹰嘴。
4、 岩棉板安装允许偏差、外保温墙面层验收标准

岩棉板安装允许偏差和检验方法
项次

项目

允许偏差
(
rnm)
检验方法

1

表面平整

3
用
m
2
靠尺楔形塞尺检验

2

立面垂直

3

用
m
2
垂直检验尺检验

3

阴、阳角垂直

3

用
2
m
托线板检验

4

阳角方正

3

用
200
mm
方尺检验

5

接槎高差

l
用直尺和楔形塞尺检验

外保温墙面层允许偏差和检验方法
项次

项目

允许偏差
(
rnm)
检验方法

1

表面平整

3

用
m
2
靠尺楔形塞尺检验

2

立面垂直

3

用
m
2
垂直检验尺检验

3
阴、阳角方正

3

用直角检测尺检验

4

分裂缝（装饰线）
直线度

3

拉
5
m
线，不足
5
m
拉通线，用钢直尺
检验

六．安全、文明施工
1、 认证落实《建设节能工程施工质量验收规范》GB50411— 关于岩棉板防水要求。
2、 施工现场设置保温板堆放区，配置灭火器并加强围护，存放现场禁止吸烟和动用明火并标识清楚。
3、 本工程保温施工期间不安排夜间作业，防止施工用碘钨灯引燃保温板。
4、 外保温施工处禁止电焊防水喷灯以及明火施工来防止火灾发生，废料及时清理，每个吊笼配置一个干粉灭火器备用。
5、 下班前将零星保温材料、碎屑等清理洁净，下班时切断电源。
6、 施工人员必须严格恪守安全操作规程，加强安全生产管理，确保安全生产。
7、 施工人员必须戴好安全帽，2 米以上属高空作业必须系好安全绳、安全带，安全带高挂低用。
8、 在脚手架上作业，禁止打闹，禁止拆改脚手架一切防护方法，禁止往下扔东西，以免伤人。
9、 施工人员不准酒后上岗、不准带病作业。
10、 施工人员认真学习安全操作规程，提升安全意识，重点狠抓违章施工现象。
11、 电器设备使用前进行彻底检验，有故障设备及破皮、漏电电源线修好后方可使用。
12、 工后将材料堆码整齐，工作现场清理洁净，电器设备及工具回收入库。
13、 加强成品保护工作，不踩已安装好成品以防损坏。
14、 搞好工种间配合，做到文明施工、文明生产。
