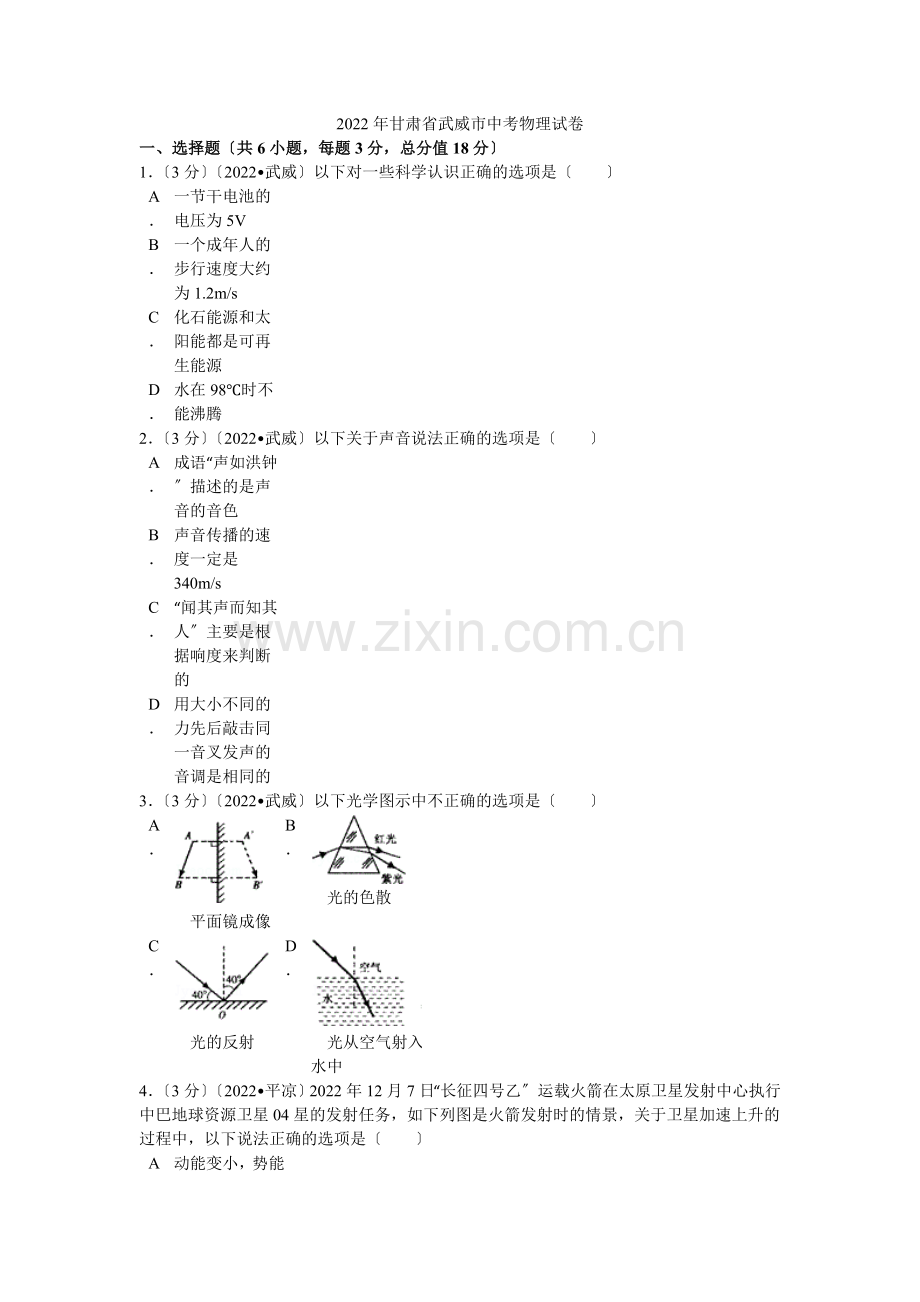

2022年甘肃省武威市中考物理试卷
一、选择题〔共6小题，每题3分，总分值18分〕
1．〔3分〕〔2022•武威〕以下对一些科学认识正确的选项是〔　　〕

A．
一节干电池的电压为5V

B．
一个成年人的步行速度大约为1.2m/s

C．
化石能源和太阳能都是可再生能源

D．
水在98℃时不能沸腾
2．〔3分〕〔2022•武威〕以下关于声音说法正确的选项是〔　　〕

A．
成语“声如洪钟〞描述的是声音的音色

B．
声音传播的速度一定是340m/s

C．
“闻其声而知其人〞主要是根据响度来判断的

D．
用大小不同的力先后敲击同一音叉发声的音调是相同的
3．〔3分〕〔2022•武威〕以下光学图示中不正确的选项是〔　　〕

A．

平面镜成像
B．

光的色散

C．

光的反射
D．

光从空气射入水中
4．〔3分〕〔2022•平凉〕2022年12月7日“长征四号乙〞运载火箭在太原卫星发射中心执行中巴地球资源卫星04星的发射任务，如下列图是火箭发射时的情景，关于卫星加速上升的过程中，以下说法正确的选项是〔　　〕

A．
动能变小，势能变大，机械能保持不变

B．
动能变大，势能变小，机械能保持不变

C．
动能变小，势能变大，机械能变大，内能转化为机械能

D．
动能变大，势能变大，机械能变大，内能转化为机械能
5．〔3分〕〔2022•平凉〕小花从冰箱里拿出了一个鸡蛋，她发现不一会儿鸡蛋上布满了许多细小水珠，过一段时间小水珠又自动消失了．关于以上现象解释正确的选项是〔　　〕

A．
“鸡蛋上布满小水珠〞是凝华现象

B．
“鸡蛋上布满小水珠〞是汽化现象

C．
“小水珠消失了〞是汽化现象

D．
“小水珠消失了〞是升华现象
6．〔3分〕〔2022•平凉〕我省许多地方建立了“公共自行车租赁系统〞，为广阔市民提供了一种“低碳环保〞的出行方式．如下列图是兰州市某公共自行车存放点火，以下关于自行车结构及使用说法正确的选项是〔　　〕

A．
增大座垫面积能减小坐垫对人的压强

B．
自行车转弯时受到平衡力的作用

C．
下坡时自行车速度越来越大是由于惯性越来越大

D．
把手的花纹是为了增大接触面积，从而增大摩擦力
二、填空题〔共6小题，每空1分，总分值13分〕
7．〔2分〕〔2022•武威〕电磁波家族成员很多，有无线电波、红外线、可见光、紫外线、X射线、Υ射线等，它们与人类生活息息相关．例如：电视机的遥控器就是利用来工作的；某电台发射的电磁波波长为3m，其频率是MHz．
8．〔2分〕〔2022•平凉〕家用照明电路中，灯与电视机之间的连接是的〔选填“串联〞或“并联〞〕．假设同时开启的用电器越多，电路中消耗的电功率越〔选填“大〞或“小〞〕．
9．〔2分〕〔2022•平凉〕在各种不同色光中，红、、蓝叫做三原色光．华裔物理学家高锟因为提出光纤通信的设想而获得了诺贝尔奖，光纤通信传输信息的载体是．
10．〔1分〕〔2022•平凉〕如下列图，一个重为40N的物体放在水平地面上，在水平向右的10N的拉力F作用下，沿水平面向右做匀速直线运动，运动过程中物体受到滑动摩擦力f=N．
11．〔3分〕〔2022•平凉〕如下列图是世界上最大的豪华渡轮之一“海洋魅力〞号，长361米、宽66米，排水量达22.5万吨，满载时吃水深度达30米，可以搭载6320名游客，那么满载时船受到的海水压强约为帕〔ρ海水=1000千克/米3〕，船受到的浮力约为牛〔g=10牛/千克〕．当客人下船后，船受到的浮力将〔选填“变大〞、“不变〞或“变小〞．〕
12．〔3分〕〔2022•平凉〕小华在生活中发现了很多的物理知识，比方：把鸡蛋往灶台上一磕，鸡蛋就破了，是利用物体间力的作用是；向热汤中滴入香油，散出浓浓的香味，是由于温度越高，分子；电热水壶烧水时电热丝很烫，但连接烧水壶的导线去并不怎么热，说明电流通过导体产生的热量跟导体的有关．
三、识图、作图题〔共3小题，总分值10分〕
13．〔4分〕〔2022•平凉〕如下列图在用羊角锤拔钉子时，假设O为支点，画出在A点施加的最小力F的示意图及其力臂L．
14．〔2分〕〔2022•武威〕如下列图的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：〔1〕两灯泡并联；〔2〕电流表测灯L1的电流；〔3〕闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗．
15．〔4分〕〔2022•平凉〕根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“+〞或“﹣〞极．
四、实验探究题〔共2小题，总分值24分〕
16．〔10分〕〔2022•平凉〕小刚家新房子装修时，窗台上铺了一种叫“人造石〞的材料，小刚很好奇，这是一种什么物质呢他拿了一块角料到学校和同学们一起测量了一下该“人造石〞的密度．他先将托盘天平放在水平桌面上，调节天平平衡．
〔1〕小刚按图甲所示的方法测“人造石〞的质量，请指出操作中的两个错误：
①；②．
〔2〕纠正错误后继续实验，当盘中所加砝码和游码位置如图乙所示时，天平平衡，那么此“人造石〞的质量为g．
〔3〕在量筒内装有一定量的水，该“人造石〞放入前、后的情况如图丙所示，那么“人造石〞的体积是mL．
〔4〕根据以上数据，计算出该“人造石〞的密度为kg/m3．
17．〔14分〕〔2022•平凉〕学习了电流、电压和电阻知识后，同学拉发现电流与水管中的水流相似、电压与水压差相似．李明和同学们提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似，所以影响导体电阻大小的因素，他们提出了以下猜想：
猜想一：〔类比管道长短〕导体电阻的大小可能与导体的长度有关；
猜想二：〔类比管道粗细〕导体电阻的大小可能与导体的横截面积有关．
于是他们从实验室老师那儿借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如下列图的电路．
〔1〕连接电路时，开关S应处于状态〔选填“断开〞或“闭合〞〕．闭合开关前滑动变阻器的滑片P应置于〔选填“a〞或“b〞〕位置．
〔2〕闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能是．
〔3〕电路连接正确后，他们经过认真测量，得到了下表所示的数据：
物理量/序号
1
2
3
4
5
6
7
8
9
…
长度L/m
2.0
4.0
6.0
2.0
4.0
6.0
2.0
4.0
6.0
…
横截面积S/mm2
1.0
1.0
1.0
2.0
2.0
2.0
4.0
4.0
4.0
…
电阻R/Ω
2.0
4.0
6.0
1.0
2.0
3.0
0.5
1.0
1.5
…
比较表中数据，要验证他们的猜想一，可选哪三组数据做比较；
比较表中数据，要验证他们的猜想二，可选哪三组数据做比较；
〔4〕本实验采用的研究方法是；
〔5〕实验结束后，细心的同学发现还有一个影响电阻的因素没有研究，这个因素是．
五、计算与简答题〔共2小题，共15分。简答局部要有必要的分析和说明，计算局部要有主要公式及数值代入过程，计算结果要有数值和单位。〕
18．〔6分〕〔2022•平凉〕如下列图，在兰州银行某营业大厅智能效劳机器人“兰兰〞为客户办理业务查询、新业务推广、语音效劳等．假设兰兰的质量是30kg，底部是利用四个轮子来回“走动〞，其中每个轮子与地面的接触面积均为0.002m2〔g=10N/kg〕．
〔1〕兰兰自身的重力；
〔2〕兰兰对地面的压强．
19．〔9分〕〔2022•平凉〕在一次课外探究中，王华观察了他家的某品牌双层电烤箱．看说明书后得知此电烤箱采用双控电路，电路如下列图，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两层的加热电阻，上、下层同时加热时额定功率为1600W，其中R1=3R2．
〔1〕电烤箱上、下两层同时正常工作时，R1消耗的电功率是多少瓦
〔2〕只有R1正常工作时，通过R1的电流是多少〔计算结果保存一位小数〕
〔3〕王华妈妈总感觉做晚饭时烤熟同一种食物所用时间比在其他时段要长．王华决定用家中的电能表和手表测量做晚饭时烤箱的实际功率．他观察家里电能表标有“220V 20〔40〕A 50Hz 3200r/kW•h〞的字样．于是，他关闭家中其他用电器，仅让电烤箱单独工作〔上、下层同时加热〕30秒，电能表转盘转过了32转．
①电烤箱的实际功率是多大
②做晚饭时电烤箱实际功率变小的原因是：．
2022年甘肃省武威市中考物理试卷
参考答案与试题解析
一、选择题〔共6小题，每题3分，总分值18分〕
1．〔3分〕〔2022•武威〕以下对一些科学认识正确的选项是〔　　〕

A．
一节干电池的电压为5V

B．
一个成年人的步行速度大约为1.2m/s

C．
化石能源和太阳能都是可再生能源

D．
水在98℃时不能沸腾
考点：
电压；沸点及沸点与气压的关系；速度与物体运动；能源的分类．菁优网版权所有
专题：
其他综合题．
分析：
〔1〕一节干电池的电压为1.5V；
〔2〕成年人的步行速度大约为1.2m/s；
〔3〕化石能源是不可再生能源，太阳能是可再生能源；
〔4〕水的沸点与气压有关，气压降低、沸点升降低．
解答：
解：A、一节干电池的电压为1.5V，而不是5V，故A错误；
B、一个成年人的步行速度大约为1.2m/s，与实际相符，故B正确；
C、化石能源消耗后短时间内不可再生，是不可再生能源；而太阳能可以源源不断获得，是可再生能源，故C错误；
D、水的沸点与气压有关，气压降低、沸点升降低，故水在98℃时能沸腾，故D错误．
应选B．
点评：
了解生活中的一些常见的物理量，知道能源的分类方法、沸点与气压的关系等，可顺利解答此题．
2．〔3分〕〔2022•武威〕以下关于声音说法正确的选项是〔　　〕

A．
成语“声如洪钟〞描述的是声音的音色

B．
声音传播的速度一定是340m/s

C．
“闻其声而知其人〞主要是根据响度来判断的

D．
用大小不同的力先后敲击同一音叉发声的音调是相同的
考点：
音调、响度与音色的区分．菁优网版权所有
专题：
声现象．
分析：
〔1〕声音是由物体的振动产生的，声音在不同的介质中的传播速度不同，声音不能在真空中传播，声音在空气中的传播速度是340m/s；人的听觉范围20Hz～20000Hz．
〔2〕声音三个特性：音调、响度和音色．音调跟发声体的振动频率有关；响度跟发声体的振幅有关；音色跟发声体的材料和结构有关．
解答：
解：A、成语“声如洪钟〞是指声音的响度，不是声音的音色，故A错误；
B、声音在不同的介质中的传播速度不同，因此声音传播的速度不一定是340m/s，故B错误；
C、“闻其声而知其人〞主要是根据音色来判断的，故C错误；
D、用大小不同的力先后敲击同一音叉，响度不同，音调相同，故D正确．
应选D．
点评：
解决此类问题要结合声音的传播是需要介质和传播速度几个方面去分析，同时还考查了声音三个特性的区分，属于根底题，也是中考的热点之一．
3．〔3分〕〔2022•武威〕以下光学图示中不正确的选项是〔　　〕

A．

平面镜成像
B．

光的色散

C．

光的反射
D．

光从空气射入水中
考点：
平面镜成像的相关作图；作光的反射光路图；作光的折射光路图；光的色散．菁优网版权所有
专题：
光的传播和反射、平面镜成像；光的折射、光的色散．
分析：
平面镜成像特点是：平面镜里成的像是正立的虚像，像与物体大小相等、像与物连线与镜面垂直、像与物到镜面的距离相等．
光的色散实验中白光可分解为红、橙、黄、绿、蓝、靛、紫七种色光．
光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．
光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角．
解答：
解：
A、由A图符合平面成像特点，故A正确；
B、由B图符合光的色散的情形，最上面是红光，最下面是紫光，故B正确；
C、由C图，入射光线与镜面夹角40°，入射角为为90°﹣40°=50°，反射角与入射角不相等，不符合光的反射定律，故C错误；
D、由D图，光从空气射入水中，折射角小于入射角，符合光的折射规律，故D正确．
应选C．
点评：
此题考查了平面镜成像、光的色散、光的反射和光的折射的作图，关键是掌握好这些根本知识、规律、定律，还要掌握作图的标准，是一道好题．
4．〔3分〕〔2022•平凉〕2022年12月7日“长征四号乙〞运载火箭在太原卫星发射中心执行中巴地球资源卫星04星的发射任务，如下列图是火箭发射时的情景，关于卫星加速上升的过程中，以下说法正确的选项是〔　　〕

A．
动能变小，势能变大，机械能保持不变

B．
动能变大，势能变小，机械能保持不变

C．
动能变小，势能变大，机械能变大，内能转化为机械能

D．
动能变大，势能变大，机械能变大，内能转化为机械能
考点：
动能和势能的大小变化．菁优网版权所有
专题：
机械能及其转化．
分析：
〔1〕动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．
〔2〕重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
〔3〕机械能=动能+势能．
〔4〕发动机是热机，热机工作时，内能转化为机械能．
解答：
解：
卫星从地面发射升空的过程中，卫星是加速升空的，卫星的质量不变，速度增大，动能增大；高度增大，重力势能增大；卫星升空时，没有发生弹性形变，不具有弹性势能；机械能=动能+重力势能，机械能增大．
火箭喷气发动机工作时，内能转化为机械能．
应选项D正确，选项ABC错误．
应选D．
点评：
此题考查了动能和重力势能的概念及影响其大小的因素，属于根本内容．在判断动能和重力势能的大小时，要注意看影响动能和重力势能大小的因素怎么变化．
5．〔3分〕〔2022•平凉〕小花从冰箱里拿出了一个鸡蛋，她发现不一会儿鸡蛋上布满了许多细小水珠，过一段时间小水珠又自动消失了．关于以上现象解释正确的选项是〔　　〕

A．
“鸡蛋上布满小水珠〞是凝华现象

B．
“鸡蛋上布满小水珠〞是汽化现象

C．
“小水珠消失了〞是汽化现象

D．
“小水珠消失了〞是升华现象
考点：
汽化及汽化吸热的特点；液化及液化现象．菁优网版权所有
专题：
汽化和液化、升华和凝华．
分析：
要正确判断物态变化过程，首先要弄清水是以怎样的物态形式出现，结合液化是由气态变为液态的过程和汽化是由液态变为气态的过程，可得出正确选项．
解答：
解：
AB、刚从冰箱里取出的鸡蛋温度较低，空气中的水蒸气遇到冷的鸡蛋会液化为水珠，发生液化现象．此两选项均错误；
CD、过一段时间，小水珠又吸收热量，慢慢蒸发成空气中的水蒸气，发生汽化现象．选项C正确，选项D错误．
应选C．
点评：
由生活现象判断物态变化这类题目，一定要搞清物体先后都是以什么状态出现，然后结合熔化、汽化、升华、凝固、液化、凝华来判断物态变化过程，结合题意认真分析，不可盲目判断．
6．〔3分〕〔2022•平凉〕我省许多地方建立了“公共自行车租赁系统〞，为广阔市民提供了一种“低碳环保〞的出行方式．如下列图是兰州市某公共自行车存放点火，以下关于自行车结构及使用说法正确的选项是〔　　〕

A．
增大座垫面积能减小坐垫对人的压强

B．
自行车转弯时受到平衡力的作用

C．
下坡时自行车速度越来越大是由于惯性越来越大

D．
把手的花纹是为了增大接触面积，从而增大摩擦力
考点：
减小压强的方法及其应用；惯性；摩擦力大小的影响因素．菁优网版权所有
专题：
重力、弹力、摩擦力；压强、液体的压强．
分析：
〔1〕在压力一定时，增大受力面积可减小压强；
〔2〕物体在平衡力的作用下会保持静止状态或匀速直线运动状态；
〔3〕惯性是物体保持原来运动状态不变的性质，其大小只与质量有关；
〔4〕增大接触面的粗糙程度可以到达增大摩擦力的目的．
解答：
解：A、增大座垫面积可以在压力一定时，减小坐垫对人的压强，故A正确；
B、自行车转弯时其方向发生了改变，不是平衡状态，所以不是受到平衡力的作用，故B错误；
C、下坡时自行车速度越来越大，是因为重力势能转化成了动能，而其惯性是不变的，故C错误；
D、把手的花纹是为了增大接触面的粗糙程度，从而增大摩擦力，故D错误．
应选A．
点评：
此题以自行车为内容，考查了有关压强、惯性、平衡力的区分、摩擦力的相关知识，属力学综合题，考查全面，值得关注．
二、填空题〔共6小题，每空1分，总分值13分〕
7．〔2分〕〔2022•武威〕电磁波家族成员很多，有无线电波、红外线、可见光、紫外线、X射线、Υ射线等，它们与人类生活息息相关．例如：电视机的遥控器就是利用　红外线　来工作的；某电台发射的电磁波波长为3m，其频率是　100　MHz．
考点：
波速、波长和频率的关系；红外线．菁优网版权所有
专题：
应用题．
分析：
根据c=λf，波速和波长，就可以算出其频率．
解答：
解：电视机的遥控器是利用红外线来工作的．
电磁波的波速是3×108m/s，根据c=λf得：f===108Hz=100MHz
故答案为：红外线，100．
点评：
注意1兆赫和赫兹的单位换算：1MHz=106Hz
8．〔2分〕〔2022•平凉〕家用照明电路中，灯与电视机之间的连接是　并联　的〔选填“串联〞或“并联〞〕．假设同时开启的用电器越多，电路中消耗的电功率越　大　〔选填“大〞或“小〞〕．
考点：
家庭电路的连接；电功率与电压、电流的关系．菁优网版权所有
专题：
电与热、生活用电．
分析：
家庭电路中各用电器首首相连、尾尾相连的连接方式是并联，并联的各用电器互不影响，能独立工作；
同时使用的用电器越多，电路总功率越大．
解答：
解：家用照明电路中，灯与电视机能够独立工作，互不影响，它们是并联的．
用电器越多电路中的总功率越大，干路中电流越大，越危险．
故答案为：并联；大．
点评：
连接电路时，很容易出现接触不良现象，要标准操作，防止接触不良现象的发生．
9．〔2分〕〔2022•平凉〕在各种不同色光中，红、　绿　、蓝叫做三原色光．华裔物理学家高锟因为提出光纤通信的设想而获得了诺贝尔奖，光纤通信传输信息的载体是　光波　．
考点：
色光的三原色和颜料的三原色；光纤通信．菁优网版权所有
专题：
光的折射、光的色散；信息的传递．
分析：
光的三原色是红、绿、蓝．利用光纤通信是利用光波在光导纤维中传输信息的通信方式，由于激光具有高方向性、高相干性、高单色性等显著优点，所以光纤通信中的光波主要是激光，所以又叫做激光﹣光纤通信．
解答：
解：红光、绿光、蓝光叫做三原色光，三种色光共同可组成出各种不同的色光；
光纤通信主要是利用激光在光导纤维中传输信息的通信方式，激光是一种光波．
故答案为：绿；光波．
点评：
光的三原色是红、绿、蓝，颜料的三原色是品红、黄、蓝，光的三原色和颜料的三原色很相似，注意区分；同时还要对光纤通信有最根本的了解．
10．〔1分〕〔2022•平凉〕如下列图，一个重为40N的物体放在水平地面上，在水平向右的10N的拉力F作用下，沿水平面向右做匀速直线运动，运动过程中物体受到滑动摩擦力f=　10　N．
考点：
摩擦力的大小．菁优网版权所有
专题：
重力、弹力、摩擦力．
分析：
此题目首先要判断物体所处状态，物体处于匀速直线运动，属于平衡状态，那么根据平衡力的条件，便可求出物体所受摩擦力的大小．
解答：
解：物体在水平地面上匀速直线运动，属于平衡状态，那么拉力与摩擦力属于一对平衡力，由平衡条件得，摩擦力大小等于拉力大小等于10N，那么摩擦力大小为10N；
故答案为：10
点评：
此题主要考查学生对二力平衡的掌握，看学生能否判断平衡状态，并应用平衡条件求出相关问题．
11．〔3分〕〔2022•平凉〕如下列图是世界上最大的豪华渡轮之一“海洋魅力〞号，长361米、宽66米，排水量达22.5万吨，满载时吃水深度达30米，可以搭载6320名游客，那么满载时船受到的海水压强约为　3×105帕〔ρ海水=1000千克/米3〕，船受到的浮力约为　2.25×109牛〔g=10牛/千克〕．当客人下船后，船受到的浮力将　变小　〔选填“变大〞、“不变〞或“变小〞．〕
考点：
液体的压强的计算；浮力大小的计算．菁优网版权所有
专题：
计算题；压强、液体的压强；浮力．
分析：
根据P=ρgh计算满载时受到海水的压强；然后根据最大排水量求出浮力的大小；最后根据漂浮时浮力等于重力分析出浮力的变化情况．
解答：
解：满载时船底受到的海水压强约为：p=ρgh=1000kg/m3×10N/kg×30m=3×105Pa；
船受到的浮力为：F浮=G排=m排g=22.5×104×103kg×10N/kg=2.25×109N；
当卸完油后，船的总质量减小，仍漂浮在水面上，浮力等于重力，重力减小，故浮力减小．
故答案为：3×105；2.25×109；变小．
点评：
此题考查了浮沉条件的应用、浮力和液体压强的计算，关键是知道排水量是指满载时排开水的重力．
12．〔3分〕〔2022•平凉〕小华在生活中发现了很多的物理知识，比方：把鸡蛋往灶台上一磕，鸡蛋就破了，是利用物体间力的作用是　相互的　；向热汤中滴入香油，散出浓浓的香味，是由于温度越高，分子　热运动越剧烈　；电热水壶烧水时电热丝很烫，但连接烧水壶的导线去并不怎么热，说明电流通过导体产生的热量跟导体的　电阻　有关．
考点：
力作用的相互性；分子的运动；焦耳定律在实际中的应用．菁优网版权所有
专题：
分子热运动、内能；电与热、生活用电；运动和力．
分析：
〔1〕力是物体对物体的作用，物体间力的作用是相互的；
〔2〕物质是由分子组成的，组成物质的分子在不停地做无规那么运动，温度越高，分子运动越快；
〔3〕电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．串联电路中电流处处相等，各用电器相互影响所以通电时间也相同，而电炉丝的电阻比导线的电阻大，故放出热量多．
解答：
解：
〔1〕把鸡蛋往碗沿上一碰，鸡蛋给碗施加力，因为力的作用是相互，碗也给鸡蛋施力，鸡蛋便破了；
〔2〕向热汤中滴入香油，散发出浓浓的香味，是由于温度越高，分子运动越剧烈造成的；
〔3〕电炉丝和连接的导线串联在电路中，通过的电流相等，通电时间是相同的，由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，可知电炉丝热的发红而导线却几乎不热，是因为电炉丝与导线的电阻不同造成的，即说明电流通过导体时产生的热量跟导体的电阻有关．
故答案为：相互的；热运动越剧烈；电阻．
点评：
此题是与生活现象有关的应用题，考查了力的作用相互性、分子热运动和焦耳定律的应用，题目彼此之间根本无联系，考查的是我们对根底知识掌握的熟练程度．
三、识图、作图题〔共3小题，总分值10分〕
13．〔4分〕〔2022•平凉〕如下列图在用羊角锤拔钉子时，假设O为支点，画出在A点施加的最小力F的示意图及其力臂L．
考点：
杠杆中最小力的问题；力臂的画法．菁优网版权所有
专题：
简单机械．
分析：
由杠杆的平衡条件F1L1=F2L2可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，由此画图．
解答：
解：力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可．如下列图：

点评：
求最小的力是常见的题型，关键是要找到离支点最远的点从而做出最长的力臂．
14．〔2分〕〔2022•武威〕如下列图的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：〔1〕两灯泡并联；〔2〕电流表测灯L1的电流；〔3〕闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗．
考点：
实物的电路连接．菁优网版权所有
专题：
电流和电路．
分析：
根据题目要求确定各电路元件的连接方式，然后连接电路图．
解答：
解：由题意可知：两灯泡并联；电流表测灯L1的电流，电流表应串联在L1支路中；闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗，滑动变阻器应串联在干路中，滑动变阻器应接B端接线柱，电路图如下列图：
故答案为：电路图如下列图．

点评：
此题考查了连接实物电路图，分析清楚电路结构、根据滑动变阻器用法及串联电路特点确定滑动变阻器的接法是正确解题的关键．
15．〔4分〕〔2022•平凉〕根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“+〞或“﹣〞极．
考点：
通电螺线管的极性和电流方向的判断．菁优网版权所有
专题：
磁现象、电生磁．
分析：
知道小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的N、S极，再根据安培定那么判断出电流的方向，从而找到电源的正负极．
解答：
解：从图可知，小磁针的左端是S极，右端为N极；由于同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端是N极，右端是S极．
根据安培定那么，伸出右手握住螺线管使大拇指指示通电螺线管的N极，那么四指弯曲所指的方向为电流的方向，所以电流由螺线管的右端流入，即电源的右端为正极，左端是负极．如下列图：

点评：
此题主要考查对磁极间的相互作用以及安培定那么的掌握情况．利用安培定那么既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向和线圈的绕法．
四、实验探究题〔共2小题，总分值24分〕
16．〔10分〕〔2022•平凉〕小刚家新房子装修时，窗台上铺了一种叫“人造石〞的材料，小刚很好奇，这是一种什么物质呢他拿了一块角料到学校和同学们一起测量了一下该“人造石〞的密度．他先将托盘天平放在水平桌面上，调节天平平衡．
〔1〕小刚按图甲所示的方法测“人造石〞的质量，请指出操作中的两个错误：
①　砝码错放在了左盘，人造石错放在了右盘　；②　不应该用手直接拿砝码　．
〔2〕纠正错误后继续实验，当盘中所加砝码和游码位置如图乙所示时，天平平衡，那么此“人造石〞的质量为　23.4　g．
〔3〕在量筒内装有一定量的水，该“人造石〞放入前、后的情况如图丙所示，那么“人造石〞的体积是　9　mL．
〔4〕根据以上数据，计算出该“人造石〞的密度为　2.6×103kg/m3．
考点：
固体的密度测量实验．菁优网版权所有
专题：
测量型实验综合题．
分析：
〔1〕天平使用前要调节平衡，使用时观察量程分度值，潮湿的物品不能直接放到称盘中，砝码要用镊子夹取，物体放到左盘里砝码放到右盘．
〔2〕天平称量时石子质量m为砝码质量加游码对应的刻度值，用量筒根据排水法测石子体积V，体积值为放入水中前后量筒液面的读数差值，用公式ρ=计算石子密度．
解答：
解：〔1〕图中没用镊子夹取砝码，而且放到了左盘．
〔2〕石子质量m=20g+3.4g=23.4g；
〔3〕石子体积V=39ml﹣30ml=9ml=9cm3，
〔4〕石子密度ρ===2.6g/cm3=2.6×103kg/m3．
故答案为：〔1〕①砝码错放在了左盘，人造石错放在了右盘；②不应该用手直接拿砝码；
〔2〕23.4；
〔3〕9；
〔4〕2.6×103；
点评：
测固体密度的根本方法是先用天平测出固体质量，再根据排水法用量筒测出体积，最后用公式ρ=算出固体密度．
17．〔14分〕〔2022•平凉〕学习了电流、电压和电阻知识后，同学拉发现电流与水管中的水流相似、电压与水压差相似．李明和同学们提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似，所以影响导体电阻大小的因素，他们提出了以下猜想：
猜想一：〔类比管道长短〕导体电阻的大小可能与导体的长度有关；
猜想二：〔类比管道粗细〕导体电阻的大小可能与导体的横截面积有关．
于是他们从实验室老师那儿借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如下列图的电路．
〔1〕连接电路时，开关S应处于　断开　状态〔选填“断开〞或“闭合〞〕．闭合开关前滑动变阻器的滑片P应置于　b　〔选填“a〞或“b〞〕位置．
〔2〕闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能是　电阻丝处断路　．
〔3〕电路连接正确后，他们经过认真测量，得到了下表所示的数据：
物理量/序号
1
2
3
4
5
6
7
8
9
…
长度L/m
2.0
4.0
6.0
2.0
4.0
6.0
2.0
4.0
6.0
…
横截面积S/mm2
1.0
1.0
1.0
2.0
2.0
2.0
4.0
4.0
4.0
…
电阻R/Ω
2.0
4.0
6.0
1.0
2.0
3.0
0.5
1.0
1.5
…
比较表中数据，要验证他们的猜想一，可选哪三组数据做比较　1、2、3〔或4、5、6，或7、8、9〕　；
比较表中数据，要验证他们的猜想二，可选哪三组数据做比较　1、4、7〔或2、5、8，或3、6、9〕　；
〔4〕本实验采用的研究方法是　控制变量法　；
〔5〕实验结束后，细心的同学发现还有一个影响电阻的因素没有研究，这个因素是　材料　．
考点：
影响电阻大小的因素．菁优网版权所有
专题：
探究型实验综合题．
分析：
〔1〕连接电路时，开关应断开，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值；
〔2〕电流表无示数，电路发生断路，电压表等于电源电压，那么与电压表并联的电路断路；
〔3〕根据影响电阻的因素及控制变量法进行分析；
〔4〕导体的电阻与多个因素有关，探究过程中应用控制变量法；
〔5〕电阻大小与导体的材料、长度、横截面积和温度有关，通常情况下忽略温度的影响，根据其分析即可．
解答：
解：〔1〕连接电路时，开关应断开；由电路图知，闭合开关前，滑片应置于b端，此时滑动变阻器接入电路的阻值最大；
〔2〕电流表无示数，电路发生断路，电压表等于电源电压，那么与电压表并联的电阻丝断路；
〔3〕根据题意，导体的材料和温度是相同的；
要探究电阻与导体长度的关系，需使横截面积相同，那么需选择1、2、3〔或4、5、6或7、8、9〕进行比较；
要探究电阻与导体横截面积的关系，需使导体的长度相同，那么需选择1、4、7〔或2、5、8，或3、6、9〕的数据进行比较；
〔4〕由〔3〕分析知，实验中用到了控制变量法；
〔5〕由于导体的电阻大小与导体的材料、长度、横截面积和温度有关，通常情况下忽略温度的影响，实验中已经探究了电阻与长度和横截面积的关系，还未探究电阻与材料的关系．
故答案为：〔1〕断开；b；
〔2〕电阻丝处断路；
〔3〕1、2、3〔或4、5、6，或7、8、9〕；1、4、7〔或2、5、8，或3、6、9〕；
〔4〕控制变量法；
〔5〕材料．
点评：
此题是探究影响电阻大小的因素实验，主要考查了控制变量法在实验中的应用，控制变量法是物理实验中常用的实验方法，应熟练掌握．
五、计算与简答题〔共2小题，共15分。简答局部要有必要的分析和说明，计算局部要有主要公式及数值代入过程，计算结果要有数值和单位。〕
18．〔6分〕〔2022•平凉〕如下列图，在兰州银行某营业大厅智能效劳机器人“兰兰〞为客户办理业务查询、新业务推广、语音效劳等．假设兰兰的质量是30kg，底部是利用四个轮子来回“走动〞，其中每个轮子与地面的接触面积均为0.002m2〔g=10N/kg〕．
〔1〕兰兰自身的重力；
〔2〕兰兰对地面的压强．
考点：
重力的计算；压强的大小及其计算．菁优网版权所有
专题：
重力、弹力、摩擦力；压强、液体的压强．
分析：
〔1〕根据G=mg求出机器人“兰兰〞的重力；
〔2〕放在水平地面上的物体对地面的压力等于其重力，根据p=求出机器人“兰兰〞对地面的压强．
解答：
解：
〔1〕兰兰自身重力：G=mg=30kg×10N/kg=300N；
〔2〕兰兰对地面的压力：F=G=300N，受力面积S=4×0.002m2=0.008m2，
兰兰对地面的压强：P==3.75×104Pa．
答：〔1〕机器人“兰兰〞所受的重力为300N；
〔2〕机器人“兰兰〞对地面的压强为3.75×104Pa．
点评：
此题主要考查的是学生对重力、压强计算公式的理解和掌握，难度不大，属于根底性题目．
19．〔9分〕〔2022•平凉〕在一次课外探究中，王华观察了他家的某品牌双层电烤箱．看说明书后得知此电烤箱采用双控电路，电路如下列图，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两层的加热电阻，上、下层同时加热时额定功率为1600W，其中R1=3R2．
〔1〕电烤箱上、下两层同时正常工作时，R1消耗的电功率是多少瓦
〔2〕只有R1正常工作时，通过R1的电流是多少〔计算结果保存一位小数〕
〔3〕王华妈妈总感觉做晚饭时烤熟同一种食物所用时间比在其他时段要长．王华决定用家中的电能表和手表测量做晚饭时烤箱的实际功率．他观察家里电能表标有“220V 20〔40〕A 50Hz 3200r/kW•h〞的字样．于是，他关闭家中其他用电器，仅让电烤箱单独工作〔上、下层同时加热〕30秒，电能表转盘转过了32转．
①电烤箱的实际功率是多大
②做晚饭时电烤箱实际功率变小的原因是：　用电顶峰，实际电压小于额定电压，电烤箱实际功率小于额电功率　．
考点：
欧姆定律的应用；电能表参数的理解与电能的求法；电功率的计算．菁优网版权所有
专题：
欧姆定律；电能和电功率．
分析：
〔1〕根据公式P=的变形求解电功率；
〔2〕根据公式P=UI的变形公式求出电流；
〔3〕①每消耗1kw•h的电能，转盘就转动3200r，可求转盘转过32r消耗的电能，关键公式P=可求电饼铛的实际功率；
②根据Q=W=Pt可知做饭所需热量相同时，所用时间越长，电功率越小．
解答：
解：〔1〕由P=得，，P1+P2=1600W，
所以P1=400W；
〔2〕由P1=UI1，I1==≈1.8A，
〔3〕①电饼铛消耗的电能为W==0.01kW•h；
电饼铛的实际功率为P实===1200W；
②做晚饭时电烤箱实际功率变小的原因是用电顶峰，实际电压小于额定电压，电烤箱实际功率小于额电功率．
答：
〔1〕电烤箱上、下两层同时正常工作时，R1消耗的电功率是400瓦；
〔2〕只有R1正常工作时，通过R1的电流是1.8A；
〔3〕①电烤箱的实际功率是1200W；做晚饭时电烤箱实际功率变小的原因是用电顶峰，实际电压小于额定电压，电烤箱实际功率小于额电功率．
点评：
此题考查消耗电功率、电阻和实际功率的计算等，关键是公式及其变形的灵活运用，重点是理解电能表参数的物理意义，解题过程中还要注意单位的换算．
参与本试卷答题和审题的老师有：wscdd；wdnyx2022；yuanwd；llm；wdsxg；ghf198；李金泉；pydrx；pywl；739830；19
