固定连接装配.pptx

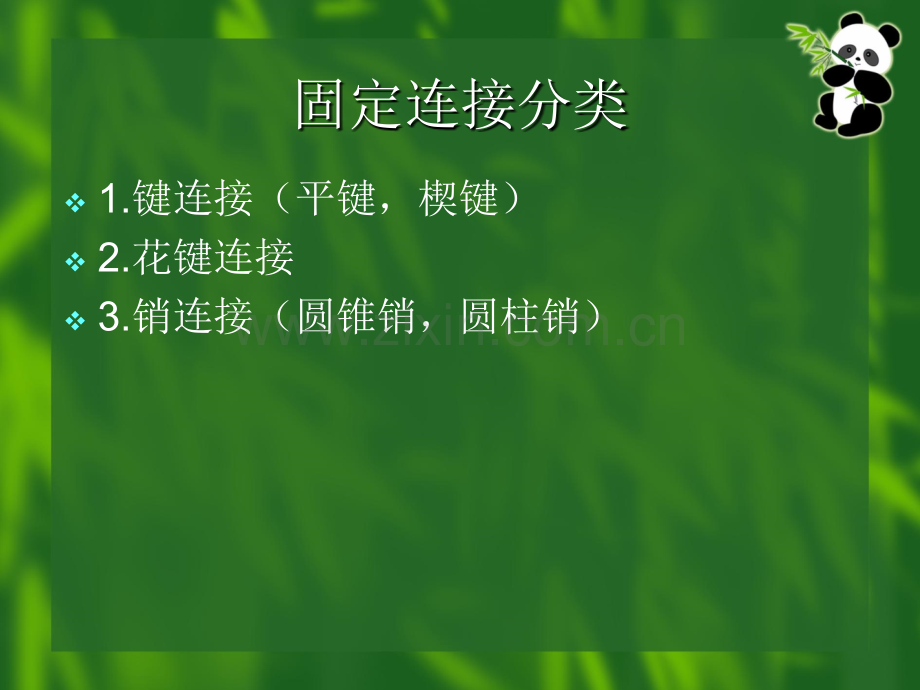

钳工技能培训固定连接装配固定连接分类v1.键连接（平键，楔键）v2.花键连接v3.销连接（圆锥销，圆柱销）键连接装配v1.有装配图的先了解装配关系、技术要求 和配合性质。v2.工具选择，锉刀、刮刀、铜棒、榔头各一把。v3.量具选择，游标卡尺、内径百分表、检查轴与配合件的配合尺寸。v4.按照平键的尺寸，用锉刀修轴槽和轮毂槽，平键与轴槽的要求稍紧，键长方向上键与轴槽留有0.1mm左右间隙。v5.装配时，先不装入键，将轴与轴上配件试装，检查轴和孔的配合情况，避免装配时过紧，并去除键槽上的锐边。v6.在平键和轴槽配合面上加注机油，将平键安装于轴的键槽内，并与槽底紧贴，测量平键装入高度，测量孔与槽的最大极限尺寸，装入平键后的高度尺寸应小于孔内键槽尺寸，公差允许0.30.5mm。花键连接v1.有装配图的先了解装配关系、技术要求 和配合性质.v2.工具铜棒、手锤、游标卡尺个一把。v3.将花键前端塞入花键孔中，用铜棒敲击花键的柄部，使花键的轴线与键孔的轴线保持一致，垂直度目测合格。v4.将花键轴的花键部位与花键装配，并来回抽动花键轴，要求运动自如，但又不能有晃动现象。v5.如有阻滞现象，应在花键轴上涂上红丹粉，以检查接触点，用刮削的方法，使配合达到要求。v6.花键连接的拆卸，使用拆卸工具即可。销连接的装配v1.有装配图的先了解装配关系、技术要求 和配合性质。v2.工具选择锉刀、手锤、铜棒个一只。v3.量具选择游标卡尺、千分尺个一把。v4.安装时对销和孔进行清洗和测量，保证安装精度。v5.圆锥销插入圆锥孔内的深度占销长的80%-85%即可拆卸销连接v1.孔为通孔时，可用一个直径略小于销孔的金属棒将销子底部顶住，用锤子敲击即可将销子敲出来。v2.孔为不通孔时，则必须使用带内螺纹或螺尾的销子专用拆卸工具或利用拔销器，将销子拔出。v3.修理修理销连接时，只要更换新的销子即可。
