物理电学计算经典练习.pdf

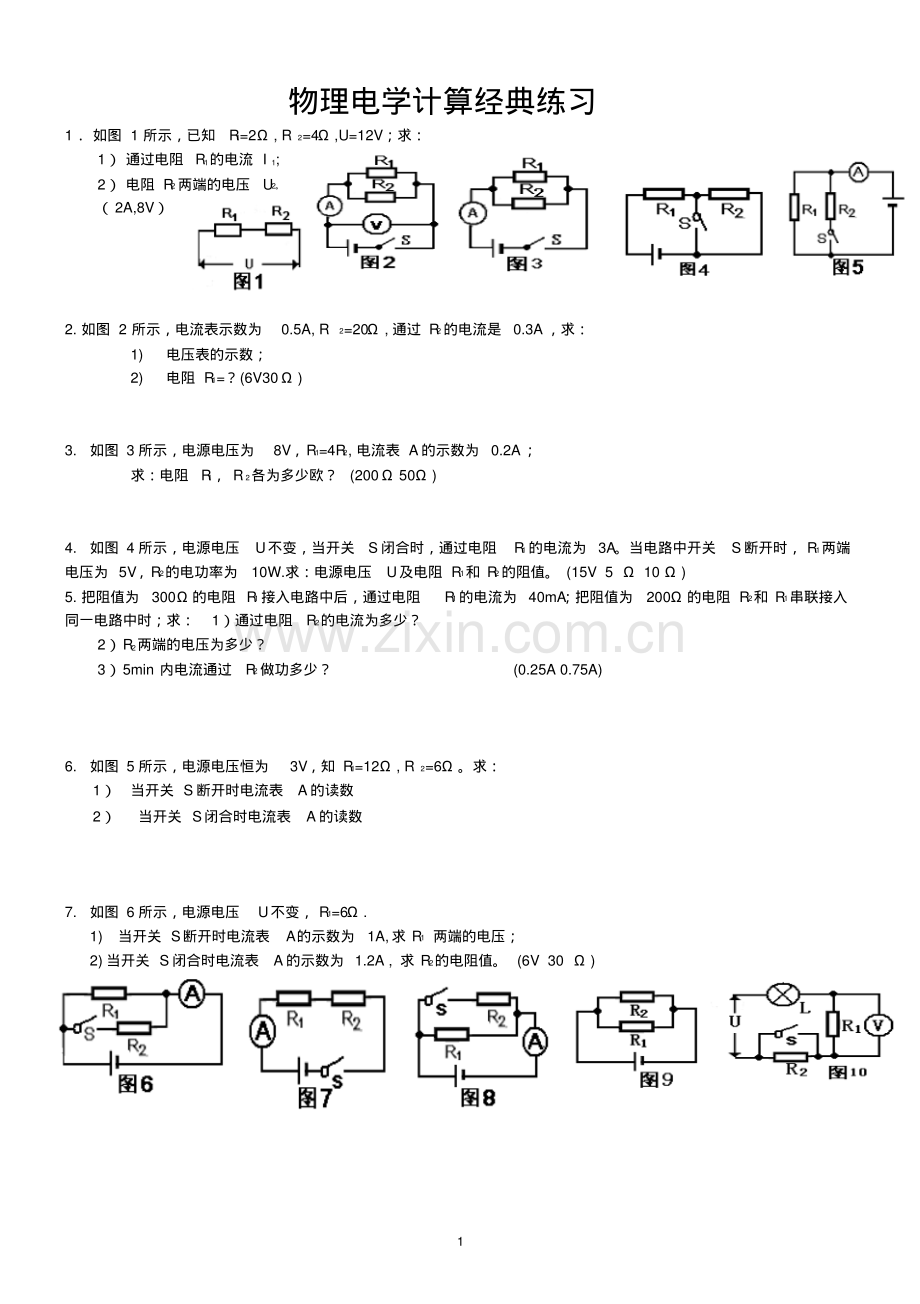

1 物理电学计算经典练习1 如图 1 所示，已知R1=2,R2=4,U=12V；求：1）通过电阻R1的电流 I1;2）电阻 R2两端的电压U2。（2A,8V）2.如图 2 所示，电流表示数为0.5A,R2=20,通过 R2的电流是0.3A，求：1)电压表的示数；2)电阻 R1=？(6V30)3.如图 3 所示，电源电压为8V，R1=4R2,电流表 A的示数为0.2A；求：电阻R1，R2各为多少欧？(200 50)4.如图 4 所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。当电路中开关S断开时，R1两端电压为 5V，R2的电功率为10W.求：电源电压U及电阻 R1和 R2的阻值。(15V 5 10)5.把阻值为300的电阻 R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200的电阻 R2和 R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少？3）5min 内电流通过R2做功多少？(0.25A 0.75A)6.如图 5 所示，电源电压恒为3V，知 R1=12,R2=6。求：1）当开关 S断开时电流表A的读数2）当开关 S闭合时电流表A的读数7.如图 6 所示，电源电压U不变，R1=6.1)当开关 S断开时电流表A的示数为1A,求 R1两端的电压；2)当开关 S闭合时电流表A的示数为 1.2A,求 R2的电阻值。(6V 30)2 8如图 7 所示，定值电阻R1和 R2串联，电源电压为7V，电流表的示数为0.5A,R2的电功率为2.5W。求:电阻 R2两端电压和电阻R1的电功率。(5V 1W)9如图 8 所示，电源电压为8V，且保持不变。R1=4R2。当开关S断开时，电流表的示数为2A。求：1）电阻 R1和 R2的阻值各为多少欧？(4 1)2）当开关S闭合时电阻R1和 R2的电功率各为多大？(16W 64W)10如图 9 所示，已知R1=6，通过电阻R2的电流 I2=0.5A,通过电阻R1和 R2的电流之比为I1：I2=2：3。求：电阻 R2的阻值和电源的总电压。(4 2V)11如图 10 所示，灯上标有“10V2W”的字样。当开关S闭合时，灯L 恰能正常发光，电压表的示数为2V。当开关 S断开时，灯L的实际功率仅为额定功率的1/4。求：电阻R2的阻值。(60)12如图 11 所示，当灯正常发光时，求：1）通过灯泡的电流是多少？2）电流表的示数是多少？(2.5A 3A)13.如图 12 所示，A 是标有“24V 60W”的用电器，E 是串联后电压为32V 的电源，S 为开关，B 是滑动变阻器。若确保用电器A 正常工作，请把图中电路连起来，并求出滑动变阻器B 中通过电流的那段电阻值和它消耗的电功率。(3.2 20W)14如图 13 所示，电流表示数为0.8A，标有“6V 3W”的灯 L 恰正常发光，求:1)电阻 R的阻值和通过R的电流；2）电流通过灯L 和电阻 R做功之比。(20 0.3A 5：3)3 15如图 14 所示电源电压是36V 并保持不变，灯L1的电阻为30。当 S1S2闭合时，电流表示数为1.8A，求：1）通过灯L1的电流是多少安；2)灯 L2的实际功率(1.2A 21.6W)16如图 15 所示，R1=500，R2=250，并联接在电源上，电流表示数为0.2A。求：R1、R2 的电功率分别是多少？(20W 40W)17.如图 16 所示，已知：R1=6，S闭合时 R2中的电流为3A,它此时消耗的功率是36W。求：电源电压U 和电阻 R1的功率各为多大？(12V 24W)18.如图 17 所示，R1为定值电阻，R2为滑动变阻器，电源电压U 不变。当滑动变阻器的滑片P 滑到 a 端和 b端时，R1消耗的功率之比为9：1；且滑片P 滑到 a 端时，电流表示数为6A,滑片 P 滑到 b 端时,电压表的示数为 8V。求：电阻R1和 R2阻值各为多少？电源电压多大？(2 4 12V)19.如图 18 所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，滑动变阻器消耗的电功率为10W;调节滑动变阻器到另一位置时，电压表读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻R0的大小。(20V 10)20.如图 19 所示，电源电压不变，滑动变阻器的滑片P 放在 c 处，已知ac 的电阻值为滑动变阻器的总电阻的1/3，此时电压表的示数为6V，电流表示数为1A；当把滑片P放在滑动变阻器的最大阻值的b 端时，电压表的示数为 9V。求;在这两种情况下，灯泡L 的功率各为多大？（灯L 的电阻不变）4 21.如图 20 所示，灯 L 的电阻和电源电压U 不变，滑片P 从滑动变阻器的中点移到b 端时，电压表前后示数之比是 1.6：1。求：1）p 在滑动变阻器的中点和p 在 b 端时电灯 L 消耗的电功率之比；2）若滑动变阻器的最大阻值Rab=60,电灯 L 的电阻是多少？(2.56:1 20)22.如果将两个定值电阻R1和 R2以某种形式连接起来，两端与电源接通，则电阻R1消耗的电功率为9W；如果将这两个电阻换另外一种形式连接起来后，两端仍与该电源接通，则电阻R1消耗的电功率为16W，且通过电阻R2的电流为4A。求：1）电源电压；2）电阻 R1和 R2的阻值为多大？（12V 43）23.如图 21 所示，R0为定值电阻，当滑动变阻器的滑片P 滑到 M 点时，电压表示数为9V；当滑片 P 滑到 N 点时，变阻器连入电路的阻值为滑片P 滑到 M 点时变阻器连入电路的阻值的5 倍，此时电压表示数为4.5V。已知R0=3。求：1）电源电压；2）滑片 P滑到 N点时变阻器的电功率。(12V 11.25W)24.如图 22 所示，电源电压不变，电灯L 的电阻不变。开关S闭合时，滑动变阻器的滑片P 在中点 c 和端点 b时，电压表的示数之比为3：4。求：1）.电灯 L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？2).滑片 P 在 c 和 b 时，电灯L 的电功率之比等于多少？(1:2 9:4)25一个电热器接在电压为220V 的电源上，电热器的电功率为25W;在使用时，发现它产生热太快，需要将它功率变为16W。如果电源电压不变，且电热器的电阻不随温度变化，求：1）应给电热器串联一个阻值多大的电阻R?2)改装后电阻R 消耗的电功率有多大？(484 4W)26如图 23 所示，R0=5。当滑动变阻器R的滑片 P 由某一位置滑到另一个位置时，电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗的功率之比为25：1。求：1）电源电压为多大？2）当滑动变阻器R的滑片在这两个位置时，分别使用的阻值为多大？(9V 4 40)27如图 24 所示，灯丝电阻为RL且保持不变。已知：R1=2RL，电源电压U=10V 并且不变。先闭合开关S,并调节滑动变阻器的滑片P，使它位于变阻器电阻R2的 A 处，这时它的功率为2W;后断开开关S，并调节滑片P 使它位于 R2的 B 处，这时R2的功率为0.25W。电压表先后的示数之比为2：1。求：1）先后通过R2的电流 IA与 IB之比；2）开关 S断开，滑片位于 R2的 B 处时，R2接入电路的电阻值为多大？5(2:1 4)28.如图 25 所示，电路两端的电压U=6V 且保持不变。L 是标有“”的灯泡，它的电阻不随温度变化。滑动变阻器的滑片位于某一位置时，电压表的示数为1，滑动变阻器消耗的电功率为1；移动滑片到另一位置时，电压表的示数为2，滑动变阻器消耗的功率为2。要使21，21滑动变阻器的总电阻至少是多少欧？(24)29如图 26 所示，电源电压保持不变，S1和 S2是两个可以同时断开或同时闭合的联动开关。已知：R1=12，当两个开关同时处于某一工作状态（断开或闭合）时，R3的功率3为 2.25W;当两个开关同时处于另一工作状态时，电流表的示数为2A,此时的功率2为 12W。求：电源电压和R2、R3的阻值各为多少？(12V 12 36或 4)30如图 27 所示，电源电压保持不变，灯L 的电阻 RLR2,电阻 R1=10。当开关S闭合，滑动变阻器的滑片P在 a 端时，灯L 正常发光，电流表的示数为1.8A,若此将开关S断开，电流表的示数改变了0.6A；如果开关S仍是断开的，滑片P移动到 b 端时，变阻器消耗的功率为1W。求：这时灯L 的实际功率。(0.2W)图 28 图 29 31如图 28 所示的电路中，电源电压为12V，并保持不变，灯丝电阻不变。灯 L1与 L2的电阻之比为R1:R2=1:3。将 S掷向 1 时，R3的功率为 1W，电压表的示数为U1；将 S 掷向 2 时，R4的功率为4W，灯 L1正常发光，电压表的示数为U2,且 U2=2U1。求：（1）灯 L1的额定功率（2）灯 L1的电阻值32 如图 29 所示，灯L1的电阻 R1是灯 L2电阻 R2的 1/2。电源电压为10V 并保持不变。S1、S2为开关。当闭合S1，断开 S2时，灯 L1正常发光，电阻R3消耗的功率为2W，电压表的示数为U1；当闭合S2，断开 S1时，电阻R4消耗的功率为1/4W，电压表的示数为121U。求：（1）灯 L1的额定功率。（2）电阻 R4的阻值。V L1 L2 R4 S2 R3 S1
