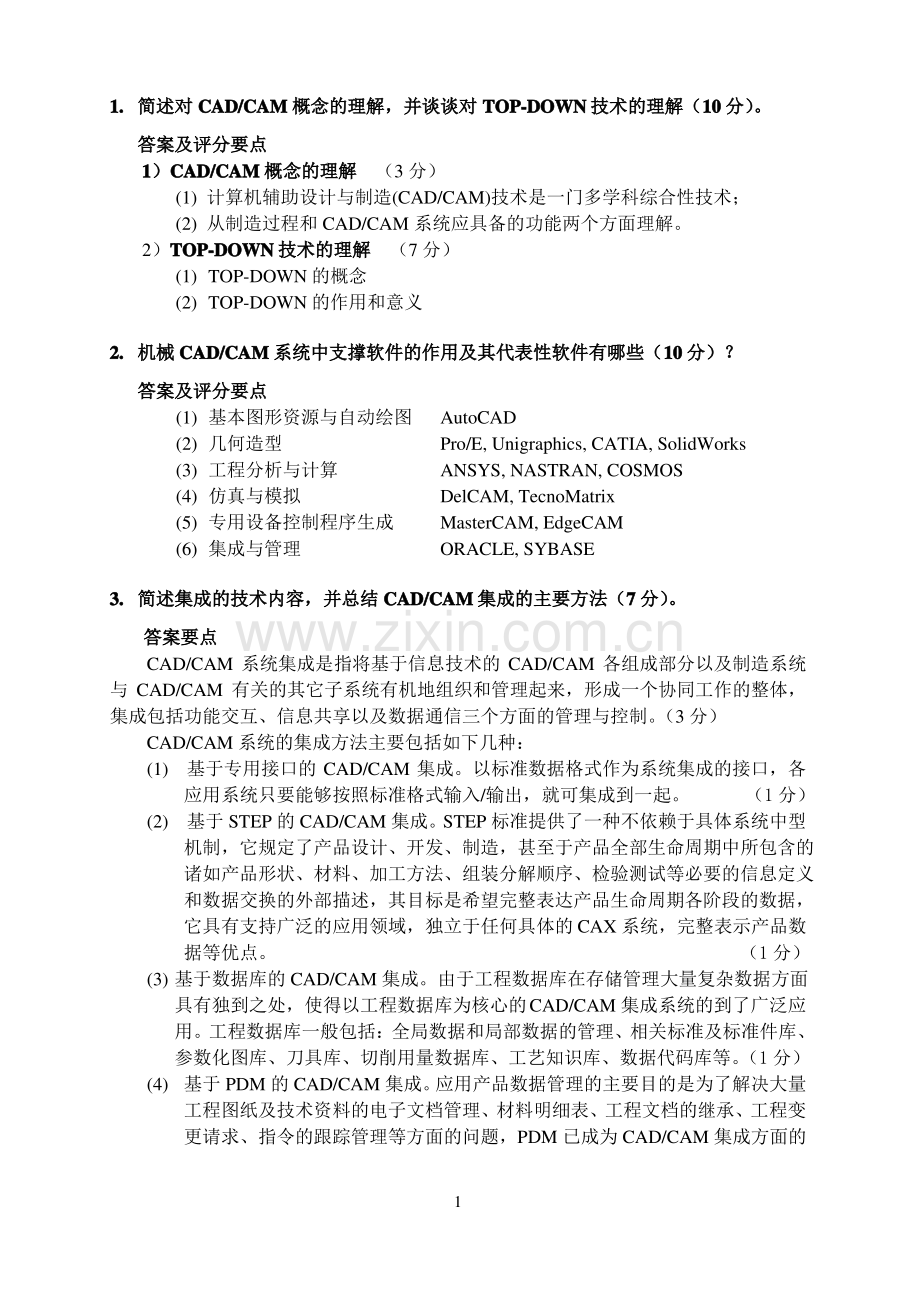

哈工大CADCAM技术试题2007B答案.pdf

1.1.简述对简述对 CAD/CAMCAD/CAM 概念的理解，并谈谈对概念的理解，并谈谈对 TOP-DOWNTOP-DOWN 技术的理解（技术的理解（1010 分）分）。答案及评分要点答案及评分要点1 1）CAD/CAMCAD/CAM 概念的理解概念的理解（3 分）(1)计算机辅助设计与制造(CAD/CAM)技术是一门多学科综合性技术；(2)从制造过程和 CAD/CAM 系统应具备的功能两个方面理解。2）TOP-DOWNTOP-DOWN 技术的理解技术的理解（7 分）(1)TOP-DOWN 的概念(2)TOP-DOWN 的作用和意义2.2.机械机械 CAD/CAMCAD/CAM 系统中支撑软件的作用及其代表性软件有哪些（系统中支撑软件的作用及其代表性软件有哪些（1010 分）？分）？答案及评分要点答案及评分要点(1)基本图形资源与自动绘图AutoCAD(2)几何造型Pro/E,Unigraphics,CATIA,SolidWorks(3)工程分析与计算ANSYS,NASTRAN,COSMOS(4)仿真与模拟DelCAM,TecnoMatrix(5)专用设备控制程序生成MasterCAM,EdgeCAM(6)集成与管理ORACLE,SYBASE3.3.简述集成的技术内容，并总结简述集成的技术内容，并总结 CAD/CAMCAD/CAM 集成的主要方法（集成的主要方法（7 7 分）分）。答案要点答案要点CAD/CAM 系统集成是指将基于信息技术的 CAD/CAM 各组成部分以及制造系统与 CAD/CAM 有关的其它子系统有机地组织和管理起来，形成一个协同工作的整体，集成包括功能交互、信息共享以及数据通信三个方面的管理与控制。（3 分）CAD/CAM 系统的集成方法主要包括如下几种：(1)基于专用接口的 CAD/CAM 集成。以标准数据格式作为系统集成的接口，各应用系统只要能够按照标准格式输入/输出，就可集成到一起。（1 分）(2)基于 STEP 的 CAD/CAM 集成。STEP 标准提供了一种不依赖于具体系统中型机制，它规定了产品设计、开发、制造，甚至于产品全部生命周期中所包含的诸如产品形状、材料、加工方法、组装分解顺序、检验测试等必要的信息定义和数据交换的外部描述，其目标是希望完整表达产品生命周期各阶段的数据，它具有支持广泛的应用领域，独立于任何具体的 CAX 系统，完整表示产品数据等优点。（1 分）(3)基于数据库的 CAD/CAM 集成。由于工程数据库在存储管理大量复杂数据方面具有独到之处，使得以工程数据库为核心的CAD/CAM 集成系统的到了广泛应用。工程数据库一般包括：全局数据和局部数据的管理、相关标准及标准件库、参数化图库、刀具库、切削用量数据库、工艺知识库、数据代码库等。（1 分）(4)基于 PDM 的 CAD/CAM 集成。应用产品数据管理的主要目的是为了解决大量工程图纸及技术资料的电子文档管理、材料明细表、工程文档的继承、工程变更请求、指令的跟踪管理等方面的问题，PDM 已成为 CAD/CAM 集成方面的1一项不可缺少的关键技术。应用 PDM 即可实现 CAD/CAM 的内部集成，如CAD、CAM、CAPP 系统之间的集成，又可实现 CAD/CAM 系统与外部系统之间的集成，如与 MRP 系统之间的集成。（1 分）4.4.简述你对特征概念的理解（简述你对特征概念的理解（8 8 分）分）。答案要点答案要点实体造型仅仅考虑几何信息，缺乏工艺信息和物理属性信息等，不易于系统集成。(3 分)特征是设计者对设计对象的功能、形状、结构、制造、装配、检验、管理与使用等信息及其关系的具有确切工程含义的高层次抽象描述。(5 分)5.5.已知图已知图1 1所示的五角星的所示的五角星的1010个顶点坐标为个顶点坐标为（x1,y1）、（x2,y2）、（x3,y3）（x10,y10）。现要使该五角星的中心沿现要使该五角星的中心沿(x3)2(y4)236的圆运动，且运动中，五角星的一条对的圆运动，且运动中，五角星的一条对称轴线称轴线 ABAB 始终通过该圆的圆心，试推导实现该运动过程的坐标变换矩阵（始终通过该圆的圆心，试推导实现该运动过程的坐标变换矩阵（1515 分）分）。答案要点及评分答案要点及评分每步骤 3 分(1)平移 P 点，使圆心过坐标原点 100T1010341(2)旋转变换:cosT2sin0sincos0001(3)对步骤(1)做逆变换,使圆心到原来的位置,有:100T3010341(4)组合变换矩阵,有:2T T1T2T3(5)变换:V*V T6.6.请用适当方法表示图请用适当方法表示图 2 2 零件的建模过程零件的建模过程(8(8 分分)。答案要点及评分答案要点及评分P1P2P3P4P5P6P2P6P1P3P4P57.7.简要叙述你对图形交互式数控编程技术优点的理解，并总结主要步骤简要叙述你对图形交互式数控编程技术优点的理解，并总结主要步骤（1010 分）分）答案要点及评分答案要点及评分特点：特点：(5 分)1）不需要用复杂的数学手工计算算出各节点的坐标数据，也不需要用数控编程语言去编写描绘零件几何形状加工走刀过程及后置处理的源程序，该方法具有简便、直观、准确、便于检查的优点。2）图形交互式自动编程软件和相应的 CAD 软件是有机地联在一起的一体化软件系统既可用来进行计算机辅助设计，又可以直接调用设计好的零件图进行交互编程，对实现 CAD/CAM 一体化极为有利。3）整个编程过程是交互进行的，简单易学，在编程过程中可以随时发现问题并进行修3改。4）编程过程中，图形数据的提取、节点数据的计算、程序的编制及输出都是由计算机自动进行的。因此，编程的速度快、效率高、准确性好。5）在通用计算机上运行的，不需要专用的编程机，所以非常便于普及推广步骤(5 分)几何造型加工工艺决策刀位轨迹后置处理程序输出4
