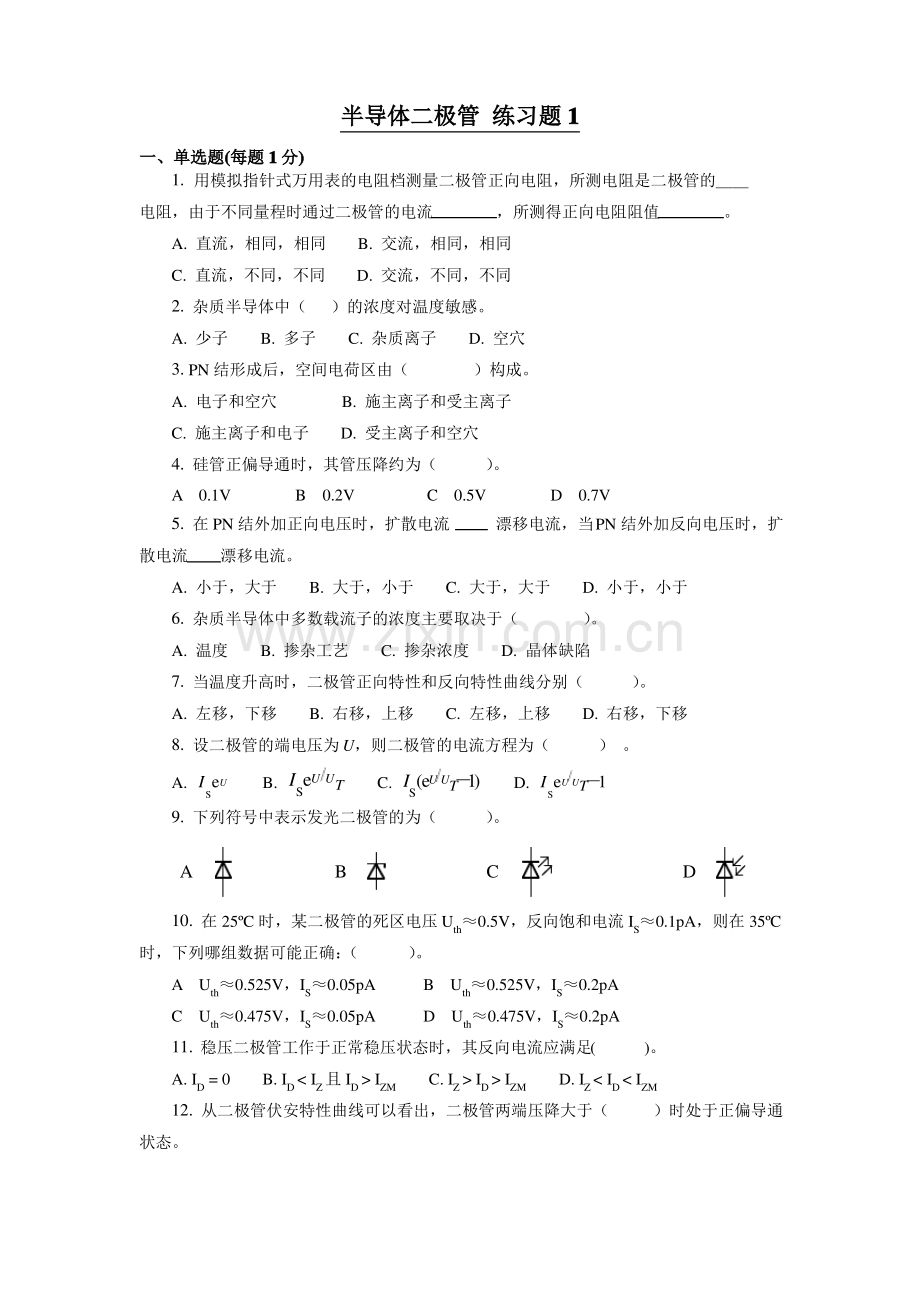

半导体二极管半导体二极管 练习题练习题 1 1一、单选题一、单选题(每题每题 1 1 分分)1.用模拟指针式万用表的电阻档测量二极管正向电阻，所测电阻是二极管的电阻，由于不同量程时通过二极管的电流，所测得正向电阻阻值。A.直流，相同，相同B.交流，相同，相同C.直流，不同，不同D.交流，不同，不同2.杂质半导体中（）的浓度对温度敏感。A.少子B.多子C.杂质离子D.空穴3.PN 结形成后，空间电荷区由（）构成。A.电子和空穴B.施主离子和受主离子C.施主离子和电子D.受主离子和空穴4.硅管正偏导通时，其管压降约为（）。A0.1VB0.2VC0.5VD0.7V5.在 PN 结外加正向电压时，扩散电流漂移电流，当PN 结外加反向电压时，扩散电流漂移电流。A.小于，大于B.大于，小于C.大于，大于D.小于，小于6.杂质半导体中多数载流子的浓度主要取决于（）。A.温度B.掺杂工艺C.掺杂浓度D.晶体缺陷7.当温度升高时，二极管正向特性和反向特性曲线分别（）。A.左移，下移B.右移，上移C.左移，上移D.右移，下移8.设二极管的端电压为U，则二极管的电流方程为（）。A.ISeUB.ISeU UTC.IS(eU UT 1)D.ISeU UT 19.下列符号中表示发光二极管的为（）。ABCD10.在 25C 时，某二极管的死区电压 Uth0.5V，反向饱和电流 IS0.1pA，则在 35C时，下列哪组数据可能正确：（）。AUth0.525V，IS0.05pABUth0.525V，IS0.2pACUth0.475V，IS0.05pADUth0.475V，IS0.2pA11.稳压二极管工作于正常稳压状态时，其反向电流应满足()。A.ID=0B.ID IZMC.IZ ID IZMD.IZ ID IZM12.从二极管伏安特性曲线可以看出，二极管两端压降大于（）时处于正偏导通状态。A.0B.死区电压C.反向击穿电压D.正向压降二、判断题二、判断题(每题每题 1 1 分分)1.因为 N 型半导体的多子是自由电子，所以它带负电。（）2.PN 结在无光照、无外加电压时，结电流为零。（）3.在 N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。（）4.稳压管正常稳压时应工作在正向导通区域。（）5.二极管在工作电流大于最大整流电流IF时会损坏。（）6.二极管在反向电压超过最高反向工作电压URM时会损坏。（）7.二极管在工作频率大于最高工作频率fM时会损坏。（）三、填空题三、填空题(每题每题 1 1 分分)1.二极管反向击穿分电击穿和热击穿两种情况，其中是可逆的，而会损坏二极管。2.温度升高时，二极管的导通电压，反向饱和电流。3.普通二极管工作时通常要避免工作于，而稳压管通常工作于。4.硅管的导通电压比锗管的，反向饱和电流比锗管的。5.本征半导体掺入微量的五价元素，则形成型半导体，其多子为，少子为。6.PN 结正偏是指 P 区电位N 区电位。7.纯净的具有晶体结构的半导体称为，采用一定的工艺掺杂后的半导体称为。8.二极管按 PN 结面积大小的不同分为点接触型和面接触型，型二极管适用于高频、小电流的场合，型二极管适用于低频、大电流的场合。9.发光二极管通以就会发光。光电二极管的随光照强度的增加而上升。10.PN 结的内电场对载流子的扩散运动起作用，对漂移运动起作用。11.发光二极管能将信号转换为信号，它工作时需加偏置电压。12.在 PN 结形成过程中，载流子扩散运动是作用下产生的，漂移运动是作用下产生的。13.半导体稳压管的稳压功能是利用PN 结的特性来实现的。14.构成稳压管稳压电路时，与稳压管串接适当数值的方能实现稳压。15.PN 结在时导通，时截止，这种特性称为。16.二极管 P 区接电位端，N 区接电位端，称正向偏置，二极管导通；反之，称反向偏置，二极管截止，所以二极管具有性。17.光电二极管能将信号转换为信号，它工作时需加偏置电压。18.当温度升高时，由于二极管内部少数载流子浓度，因而少子漂移而形成的反向电流，二极管反向伏安特性曲线移。19.在本征半导体中掺入价元素得N型半导体，掺入价元素则得P型半导体。20.半导体中有和两种载流子参与导电，其中带正电，而带负电。四、计算分析题四、计算分析题(每题每题 3 3 分分)1.电路如图所示，二极管导通电压UD0.7V，常温下UT26mV，电容C 对交流信号可视为短路；ui为正弦波，有效值为10mV，试问二极管中流过的交流电流有效值是多少？C+uiR1kVDD4ViDV2.电路如图所示，试估算流过二极管的电流和 A 点的电位。设二极管的正向压降为0.7V。+10VR13kR210kIDVR32k3.已知稳压管的稳定电压 UZ=6V，稳定电流的最小值 IZmin=5mA，最大功耗 PZM=150mW。试求稳压管正常工作时电阻R 的取值范围。R+UI=12V4.已知稳压管的稳压值UZ6V，稳定电流的最小值IZmin3mA，最大值IZM20mA，试问下面电路中的稳压管能否正常稳压工作，UO1和 UO2各为多少伏。+VUOR+10V500VZRL2k+UO1+10VR2kVZRL2k+UO2(a)(b)5.如图所示电路中，发光二极管导通电压 UD1V，正常工作时要求正向电流为 515mA。试问：（1）开关 S 在什么位置时发光二极管才能发光？（2）R 的取值范围是多少？+VDD(+5V)RVS6.下图所示电路中，稳压管的稳定电压Uz=12V，图中电压表流过的电流忽略不计，试求：（1）当开关 S 闭合时，电压表 V 和电流表 A1、A2 的读数分别为多少？（2）当开关 S 断开时，电压表 V 和电流表 A1、A2 的读数分别为多少？R1+Ui=30V5 kSVVR22kA1A27.二极管双向限幅电路如图所示，设ui10sintV，二极管为理想器件，试画出输出 ui和 uo的波形。R+V1ui4V6VV2uo+8.二极管电路如图所示，判断图中二极管是导通还是截止，并确定各电路的输出电压Uo。设二极管的导通压降为0.7V。V+RUo6V10V10VV+RUo6V(a)(b)9.电路如图所示，试估算流过二极管的电流和 A 点的电位。设二极管的正向压降为0.7V。+10VR1500AR22kIDV+6V10.电路如图（a）所示，其输入电压uI1和 uI2的波形如图（b）所示，设二极管导通电压可忽略。试画出输出电压uO的波形，并标出幅值。+5VuI1/V50.30uouI2/V50.30（b）RuI1uI2V2（a）V1tt11.电路如图（a）、（b）所示，稳压管的稳定电压UZ4V，R 的取值合适，uI的波形如图（c）所示。试分别画出uO1和 uO2的波形。V+uIR+uO1+uIR+VuO206uI/Vt(a)(b)(c)12.二极管电路如图所示，判断图中二极管是导通还是截止，并确定各电路的输出电压Uo。设二极管的导通压降为0.7V。V1V2+R12V9VUo9VR12V+UoV1V2(c)(d)
