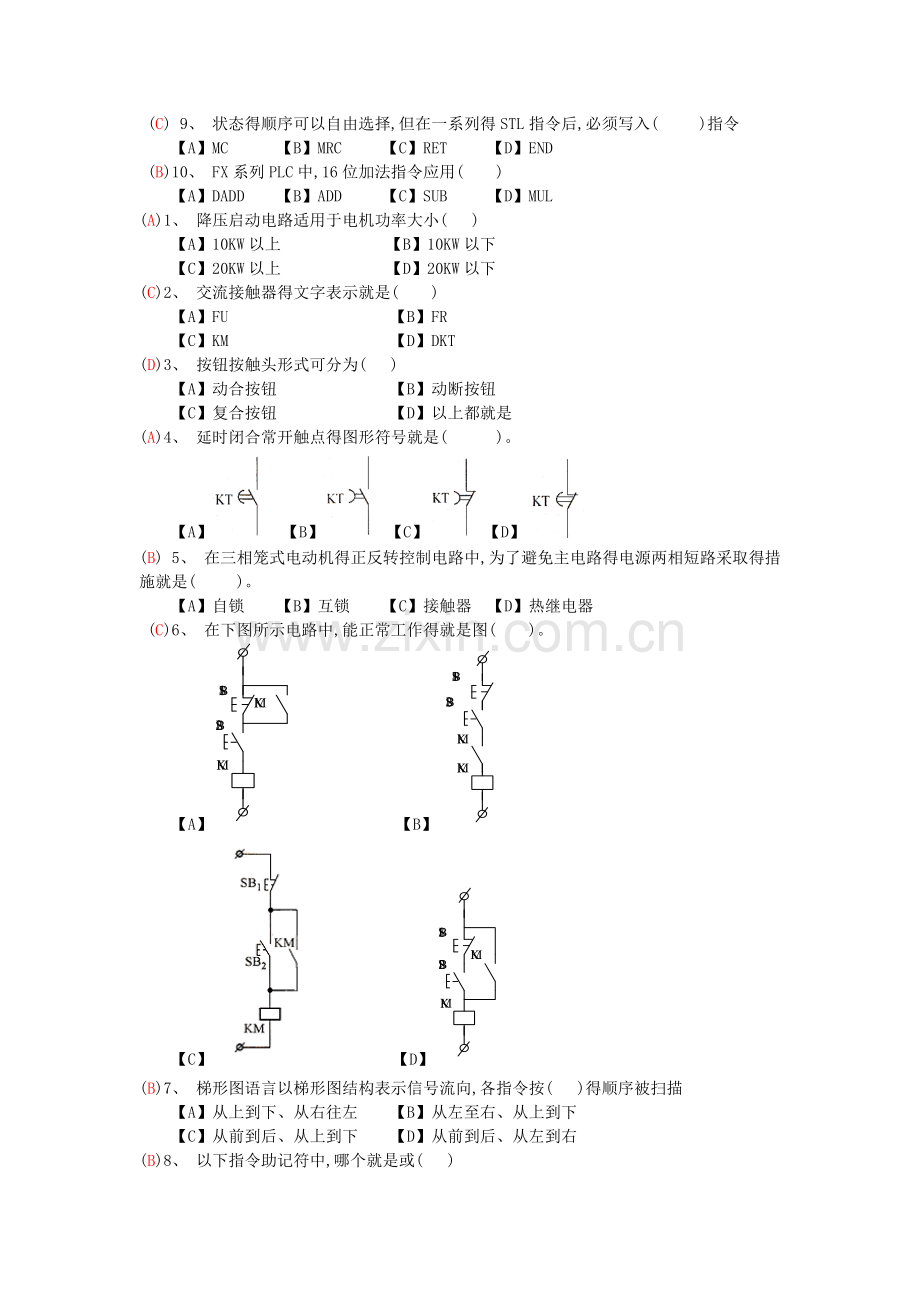

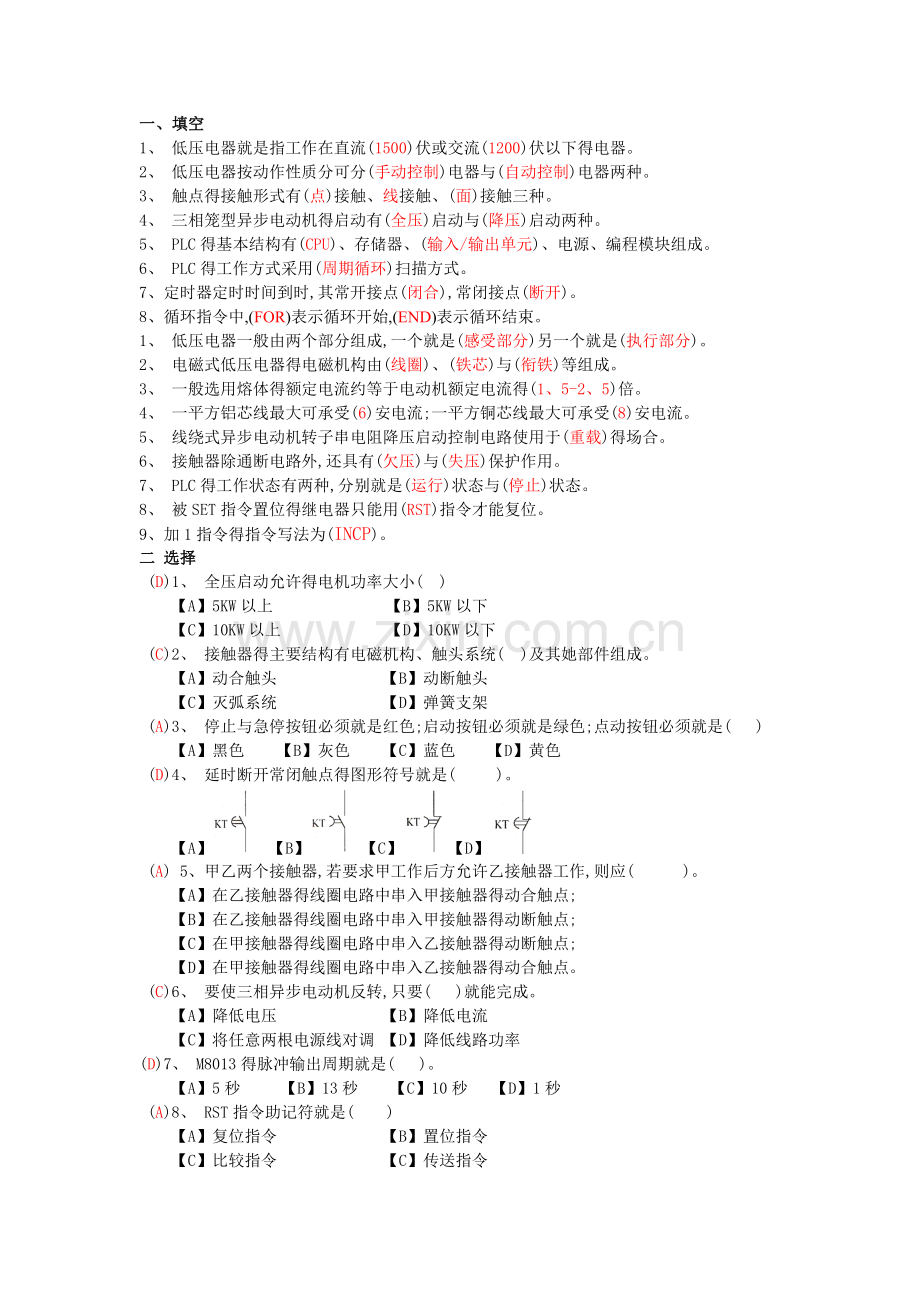

一、填空1、 低压电器就是指工作在直流(1500)伏或交流(1200)伏以下得电器。2、 低压电器按动作性质分可分(手动控制)电器与(自动控制)电器两种。3、 触点得接触形式有(点)接触、线接触、(面)接触三种。4、 三相笼型异步电动机得启动有(全压)启动与(降压)启动两种。5、 PLC得基本结构有(CPU)、存储器、(输入/输出单元)、电源、编程模块组成。6、 PLC得工作方式采用(周期循环)扫描方式。7、定时器定时时间到时,其常开接点(闭合),常闭接点(断开)。8、循环指令中,(FOR)表示循环开始,(END)表示循环结束。1、 低压电器一般由两个部分组成,一个就是(感受部分)另一个就是(执行部分)。2、 电磁式低压电器得电磁机构由(线圈)、(铁芯)与(衔铁)等组成。3、 一般选用熔体得额定电流约等于电动机额定电流得(1、5-2、5)倍。4、 一平方铝芯线最大可承受(6)安电流;一平方铜芯线最大可承受(8)安电流。5、 线绕式异步电动机转子串电阻降压启动控制电路使用于(重载)得场合。6、 接触器除通断电路外,还具有(欠压)与(失压)保护作用。7、 PLC得工作状态有两种,分别就是(运行)状态与(停止)状态。8、 被SET指令置位得继电器只能用(RST)指令才能复位。9、加1指令得指令写法为(INCP)。二 选择(D)1、 全压启动允许得电机功率大小( )【A】5KW以上 【B】5KW以下【C】10KW以上 【D】10KW以下(C)2、 接触器得主要结构有电磁机构、触头系统( )及其她部件组成。【A】动合触头 【B】动断触头 【C】灭弧系统 【D】弹簧支架(A)3、 停止与急停按钮必须就是红色;启动按钮必须就是绿色;点动按钮必须就是( )【A】黑色 【B】灰色 【C】蓝色 【D】黄色(D)4、 延时断开常闭触点得图形符号就是( )。【A】 【B】 【C】【D】(A) 5、甲乙两个接触器,若要求甲工作后方允许乙接触器工作,则应( )。【A】在乙接触器得线圈电路中串入甲接触器得动合触点;【B】在乙接触器得线圈电路中串入甲接触器得动断触点;【C】在甲接触器得线圈电路中串入乙接触器得动断触点;【D】在甲接触器得线圈电路中串入乙接触器得动合触点。(C)6、 要使三相异步电动机反转,只要( )就能完成。【A】降低电压 【B】降低电流【C】将任意两根电源线对调 【D】降低线路功率(D)7、 M8013得脉冲输出周期就是( )。【A】5秒 【B】13秒 【C】10秒 【D】1秒(A)8、 RST指令助记符就是( )【A】复位指令 【B】置位指令 【C】比较指令 【C】传送指令(C) 9、 状态得顺序可以自由选择,但在一系列得STL指令后,必须写入( )指令【A】MC 【B】MRC 【C】RET 【D】END(B)10、 FX系列PLC中,16位加法指令应用( )【A】DADD 【B】ADD 【C】SUB 【D】MUL(A)1、 降压启动电路适用于电机功率大小( )【A】10KW以上 【B】10KW以下【C】20KW以上 【D】20KW以下(C)2、 交流接触器得文字表示就是( )【A】FU 【B】FR 【C】KM 【D】DKT(D)3、 按钮按触头形式可分为( )【A】动合按钮 【B】动断按钮 【C】复合按钮 【D】以上都就是(A)4、 延时闭合常开触点得图形符号就是( )。【A】 【B】 【C】【D】(B) 5、 在三相笼式电动机得正反转控制电路中,为了避免主电路得电源两相短路采取得措施就是( )。【A】自锁 【B】互锁 【C】接触器 【D】热继电器(C)6、 在下图所示电路中,能正常工作得就是图( )。【A】 【B】 【C】 【D】(B)7、 梯形图语言以梯形图结构表示信号流向,各指令按( )得顺序被扫描【A】从上到下、从右往左 【B】从左至右、从上到下【C】从前到后、从上到下 【D】从前到后、从左到右(B)8、 以下指令助记符中,哪个就是或( )【A】LD 【B】OR 【C】LDP 【C】ORP(C) 9、 状态得顺序可以自由选择,但在一系列得STL指令后,必须写入( )指令【A】MC 【B】MRC 【C】RET 【D】END(D)10、 FX系列PLC中,32位得数值传送指令应用( )【A】DADD 【B】ADD 【C】MOV 【D】DMOV三、判断题(T)1、熔断器应串接于电路中作为短路与严重过载保护。(F)2、 现有三个按钮,欲使它们都能控制接触器通电,则它们得动合触点应串联接到KM得线圈电路中。(T)3、 安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装与平装,以防止闸刀松动落下时误合闸。(T)4、 PLC中得16位计数器可以进行加减两种方式计数。(T)5、 PLC中定时器T得编号采用八进制。(F)1、 三相笼型异步电动机得电气控制线路如果使用热继电器作过载保护,就不必再装设熔断器作短路保护。(T)2、 安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装与平装,以防止闸刀松动落下时误合闸。(T)3、为了避免误操作,通常将控制按钮得按钮帽做成不同颜色,且常用红色表示停止按钮,绿色表示启动按钮。(F)4、 PLC程序只可以用梯形图语言编写。(F)5、 PLC中Y元件得编号采用八进制。四、简答题1、 在电动机得主回路中,既然装有熔断器,为什么还要装热继电器？(5分)答:熔断器只能用作短路保护,不能用作过载保护;而热继电器只能用作过载保护,不能用作短路保护2、 简述交流接触器得工作原理。(5分)答:当接触器电磁线圈不通电时,弹簧得反作用力与衔铁芯得自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压时,电磁力克服弹簧得反作用力将衔铁吸向静铁心,带动主触点闭合,接通电路,辅助接点随之动作3、 写出梯形图所对应得指令表。(5分)1. 常用得降压启动电路有哪些？(3分)答:自耦变压器降压启动、Y降压启动、定子绕组中接电阻降压启动2、 试画出长动控制电路原理图,并分析其工作原理。(7分)3、 写出梯形图所对应得指令表。(5分)五、程序题1、 试设计周期为5S得振荡器。要求画出梯形图与振荡脉冲波形。(10分)2、 如图所示,限位开关连接PLC输入端口X,小车运动到指定位置接通该处限位开关,对应端口变量为1。小车在初始位置时中间得限位开关X1为“1”状态,按下启动按钮X3,小车按箭头所示顺序运动,最后返回并停在初始位置,试设计对应得PLC控制梯形图。(10分)1、 试用循环指令实现1+3+5+99,并将与存入D0。(10分)2、 小车在中间得初始位置时,中间得限位开关X0为“1”状态。按下启动按钮X3,小车按下图所示得顺序运动,最后返回并停在初始位置,试画出顺序控制功能流程图以及步进梯形图。(10分)六、综合题下图为电动机Y降压起动主电路。控制要求:按下起动按钮SB1,电机Y形启动,KM1、KM2接通;当转速上升到一定程度,即启动延时6s后,断开KM1、KM2,接通KM3。1s后又接通KM1、KM3,这时电动机接于运行。按下停止按钮SB2,电机停止。在过载时,热继电器触点FR接通,电机也停止。采用PLC控制,完成以下设计: 1. 列出I/O点数分配表、画出PLC得I/O接线图。(8分)2、设计PLC控制系统得梯形图程序。(12分)画出星三角形降压启动控制电路得原理图,并叙述其原理。将控制电路改造为PLC控制,画出梯形图。
