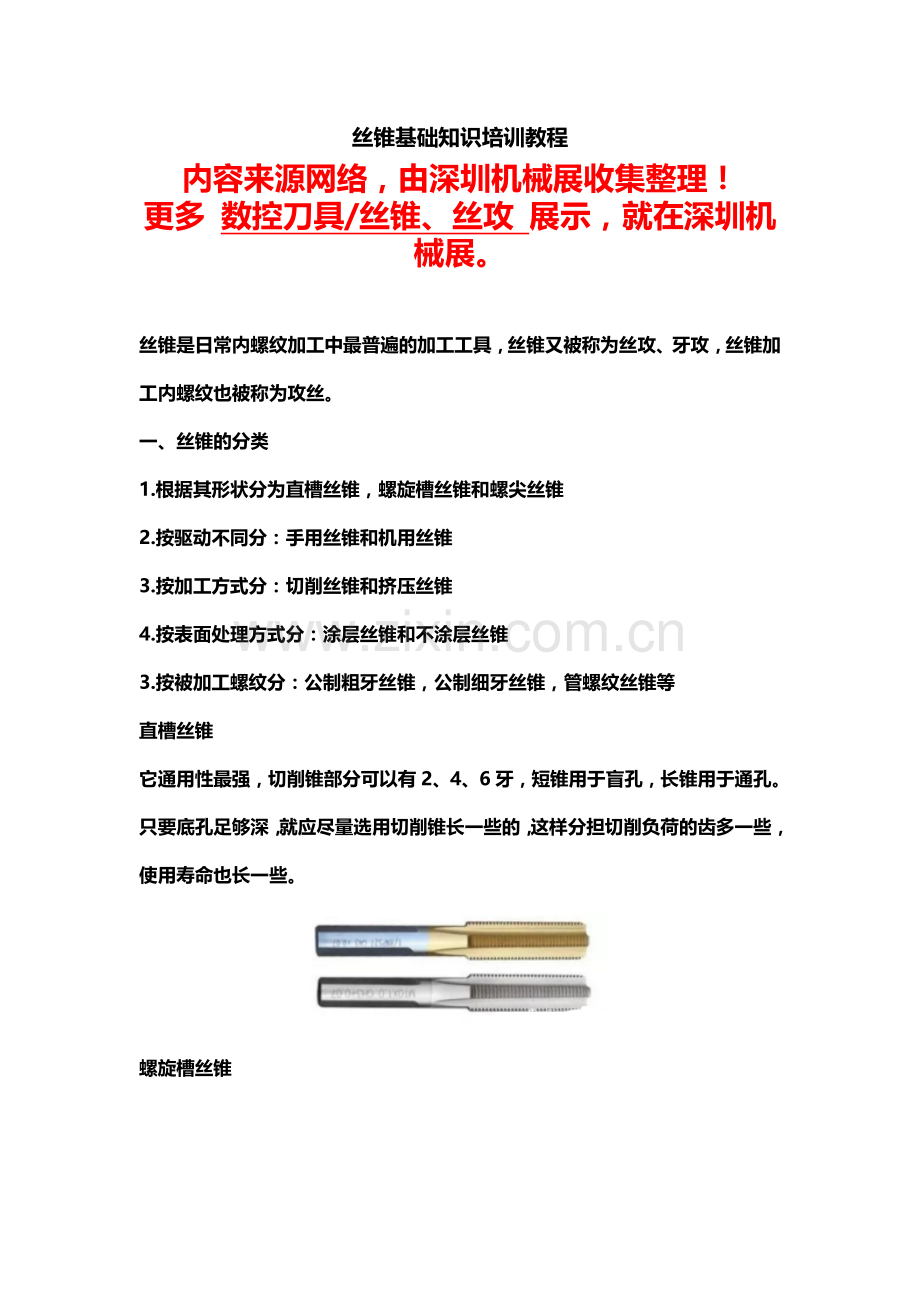

丝锥是日常内螺纹加工中最普遍的加工工具，丝锥又被称为丝攻、牙攻，丝锥加工内螺纹也被称为攻丝。
一、丝锥的分类
1.根据其形状分为直槽丝锥，螺旋槽丝锥和螺尖丝锥
2.按驱动不同分：手用丝锥和机用丝锥
3.按加工方式分：切削丝锥和挤压丝锥
4.按表面处理方式分：涂层丝锥和不涂层丝锥
3.按被加工螺纹分：公制粗牙丝锥，公制细牙丝锥，管螺纹丝锥等
直槽丝锥
它通用性最强，切削锥部分可以有2、4、6牙，短锥用于盲孔，长锥用于通孔。只要底孔足够深，就应尽量选用切削锥长一些的，这样分担切削负荷的齿多一些，使用寿命也长一些。

螺旋槽丝锥
螺旋丝攻对在盲孔内攻牙，切削连续排屑效果良好。因为右螺旋槽切屑可从孔内向外排出，切削速度可较直槽丝锥加快30%-50%，盲孔的高速攻牙效果良好，但对铸铁等切削成细碎状的材料效果差。

螺尖丝锥
螺尖丝锥也称先端丝锥，适合通孔及深螺纹,使用强度高,寿命长,切削速度快,尺寸稳定,牙纹清析(特别是细牙)，他是直槽丝锥的一种变形，在直槽的一侧切削刃开斜槽，形成一个角度，切屑顺着进刀的方向向前排出。

手用丝锥
手绞丝锥直沟形一般使用最普遍，通常有两根或者三根，分别叫一锥、二锥和三锥。手用丝锥材料一般是合金工具钢或碳素工具钢。而且尾部有尾方。一锥的切削部分磨锥6个刃，二锥的切削部分磨锥两个刃。使用的时候一般通过专用扳手进行切削。

机用丝锥
该类丝锥应用最为广泛，成本较低，但是排屑和切削性能较差，适用于精度要求不高的场合。

挤压丝锥
它通过冷挤压变形来形成螺纹，因而不产生切屑，螺纹表明质量较高，速度快，丝锥的寿命长。但是脆性材料不适合使用挤压方式。不过挤压丝锥底孔要求较高：过大，基础金属量少，造成内螺纹小径过大，强度不够。过小，封闭挤压的金属无处可去，造成丝锥折断。计算式为：底孔直径=内螺纹公称直径-0.5螺距。

管用丝锥
管用丝锥用途，有机械结合为主的直管螺纹用丝锥及耐密用为主的锥管螺纹用丝锥2种。有管用斜行牙丝锥PT(Rc)及直行牙PS(Rp) 另外还有美式管用螺纹丝锥NPT NPS NPTF等

涂层丝锥
涂层丝锥的目的是通过丝锥外表的一层酸化处理膜使得丝锥攻牙过程中丝锥和工件之间摩擦减少，润滑性增加，从而增加丝锥的耐磨性。目前主要的表面处理方法有：氧化处理、氮化处理、TIN涂层和V涂层。

特殊丝锥
有一些特殊的丝锥，如跳牙丝锥。它间隔去掉一个齿，与工件之间的压力及摩檫力较小，加工薄壁件内螺纹，不会造成薄壁件变形。
其它还有内容屑丝锥，中间开有容屑孔，专门加工几十到几百毫米的大直径内螺纹。

二、如何选用合适的丝锥
正确地选用丝锥加工内螺纹，不仅提高螺纹连接的质量，也提高丝锥的使用寿命。
通孔螺纹加工选择螺尖丝锥、左旋螺旋丝锥或者带长锥的直槽丝锥：

盲孔螺纹加工一般选择右旋螺旋丝锥或者短锥的直槽丝锥：

选择合理的丝锥公差带
国产机用丝锥都标识中径公差带代号：H1、H2、H3分别表示公差带不同的位置，但公差值是相等的。手用丝锥的公差带代号为H4，公差值、螺距及角度误差比机用丝锥大，材质、热处理、生产工艺也不如机用丝锥。H4按规定可以不标志。
丝锥中径公差带所能加工的内螺纹公差带等级如下：
丝锥公差带代号  适用内螺纹公差带等级
H1：            4H、5H
H2：            5G、6H
H3：            6G、7H、7G
H4：            6H、7H

有些企业使用进口丝锥，德国制造商常标志为ISO1 4H、ISO2 6H、ISO36G（国际标准ISO1-3与国家标准H1-3是等同的），这样就把丝锥公差带代号及可加工的内螺纹公差带都标上了。
