  CSFB常见信令流程
CSFB测试流程。(主叫,被叫)

LTE网络连接建立时延
回落时延
GSM网络呼叫建立时延
返回LTE网络时延
主叫流程
RRC Connection Request>RRC Connection Release
RRC Connection Release>CM Service Request
CM Service Request>Alerting
channel release>TAU Accept
被叫流程
Paging>RRC Connection Release
RRC Connection Release>Paging Response
Paging Response>Alerting
channel release>TAU Accept
在统计信令面时延时可采用以上得信令进行区分
测试软件界面CSFB信令
主叫: UE发起CSFB 请求,4G侧响应回落2G 在2G发起CM Service Request
被叫: LTE将来自MSC得寻呼转给UE,被叫4G回落,在2G响应Paging Response
CSFB 被叫连接态时,4G侧用CS Service Notification发起CSFB得响应
CSFB被叫空闲态时,4G侧用paging 发起CSFB得响应

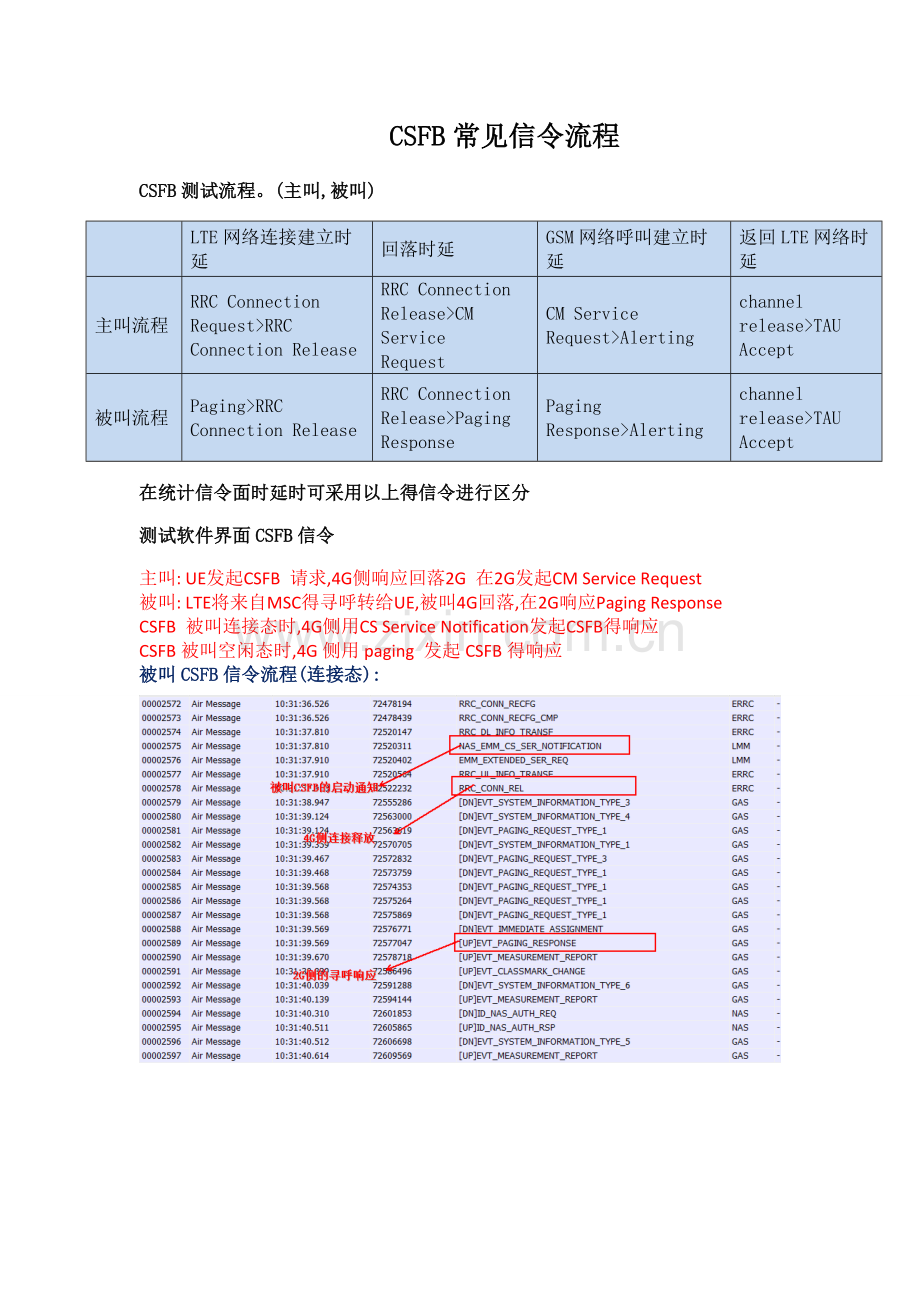

被叫CSFB信令流程(连接态):

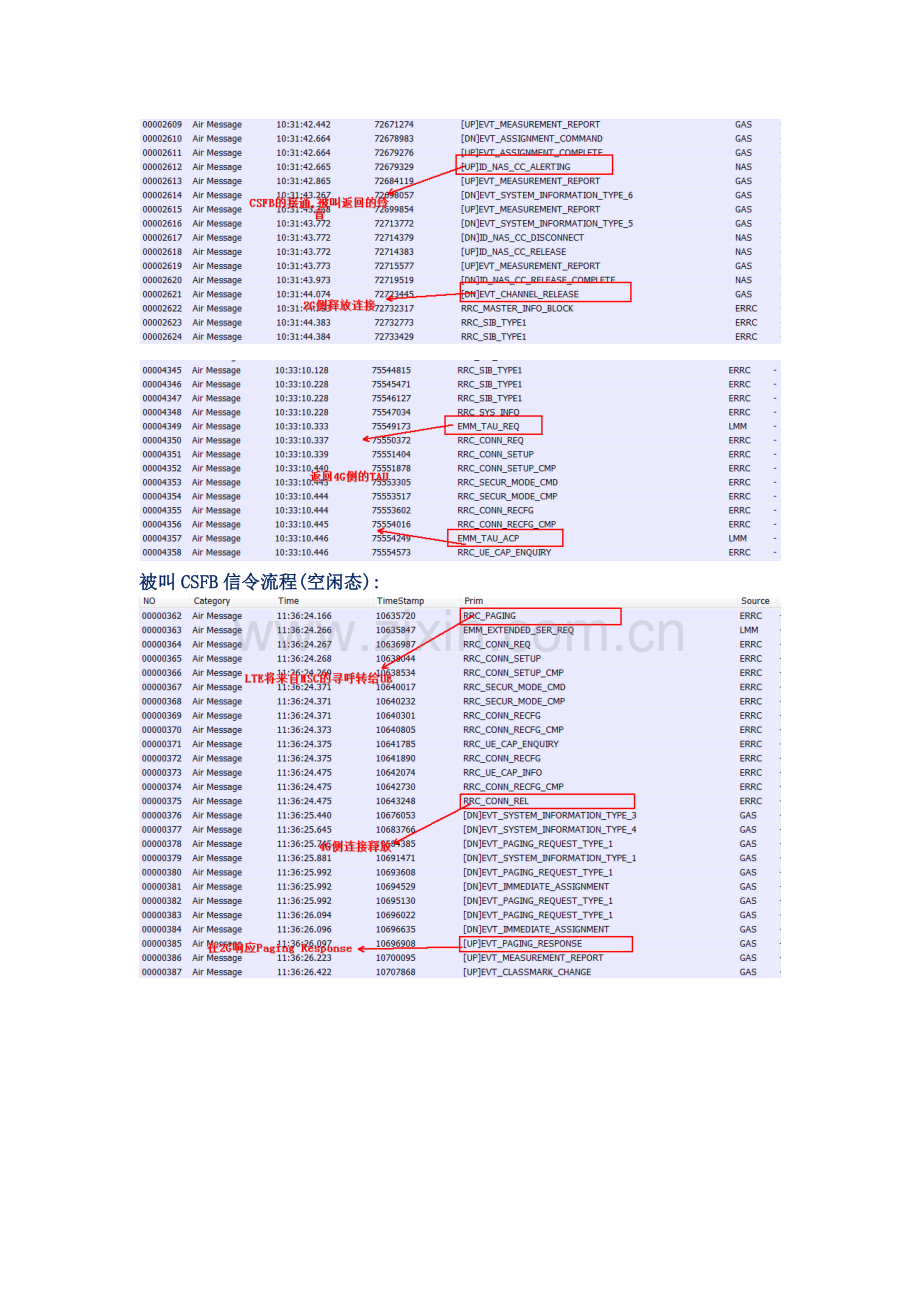

被叫CSFB信令流程(空闲态):

主叫CSFB信令流程:

CSFB在不同无线环境下得差异
跨LA: UE在2G发起CM Service Request或Paging response时需要事先做LAU

同LA: UE在2G发起CM Service Request或Paging response不需要做LAU。
