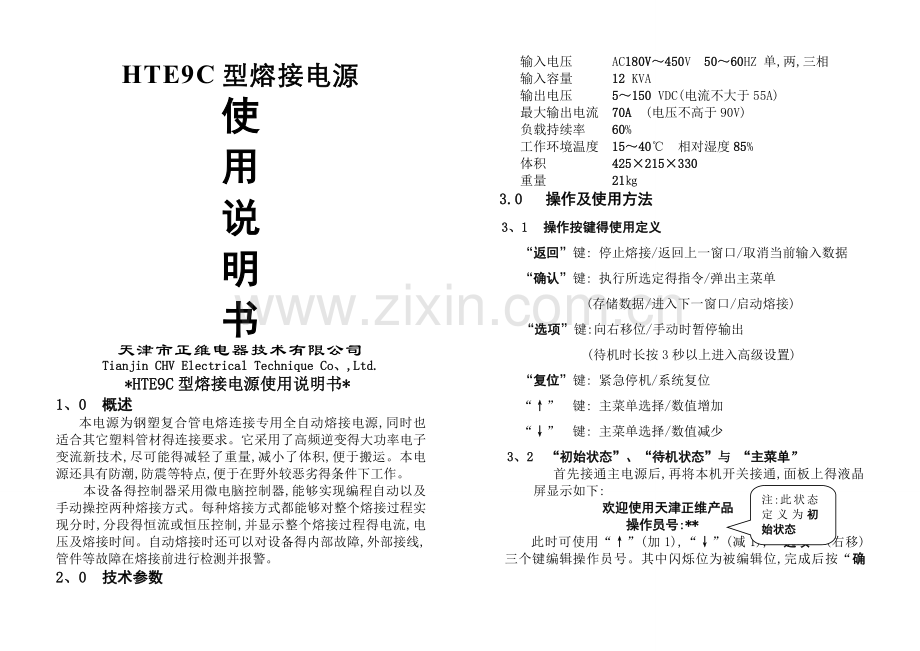

HTE9C型熔接电源
使
用
说
明
书
天津市正维电器技术有限公司
Tianjin CHV Electrical Technique Co、,Ltd.
　 *HTE9C型熔接电源使用说明书*
1、0 概述
本电源为钢塑复合管电熔连接专用全自动熔接电源,同时也适合其它塑料管材得连接要求。它采用了高频逆变得大功率电子变流新技术,尽可能得减轻了重量,减小了体积,便于搬运。本电源还具有防潮,防震等特点,便于在野外较恶劣得条件下工作。
本设备得控制器采用微电脑控制器,能够实现编程自动以及手动操控两种熔接方式。每种熔接方式都能够对整个熔接过程实现分时,分段得恒流或恒压控制,并显示整个熔接过程得电流,电压及熔接时间。自动熔接时还可以对设备得内部故障,外部接线,管件等故障在熔接前进行检测并报警。
2、0 技术参数
输入电压 AC180V～450V 50～60HZ 单,两,三相
输入容量 12 KVA
输出电压 5～150 VDC(电流不大于55A)
最大输出电流 70A (电压不高于90V)
负载持续率 60%
工作环境温度 15～40℃ 相对湿度85%
体积 425×215×330
重量 21㎏
3.0 操作及使用方法
3、1 操作按键得使用定义
“返回”键: 停止熔接/返回上一窗口/取消当前输入数据
“确认”键: 执行所选定得指令/弹出主菜单
(存储数据/进入下一窗口/启动熔接)
“选项”键:向右移位/手动时暂停输出
(待机时长按3秒以上进入高级设置)
“复位”键: 紧急停机/系统复位
“↑” 键: 主菜单选择/数值增加
“↓” 键: 主菜单选择/数值减少
3、2 “初始状态”、“待机状态”与 “主菜单”
注:此状态定义为初始状态

首先接通主电源后,再将本机开关接通,面板上得液晶屏显示如下:
欢迎使用天津正维产品
操作员号:**

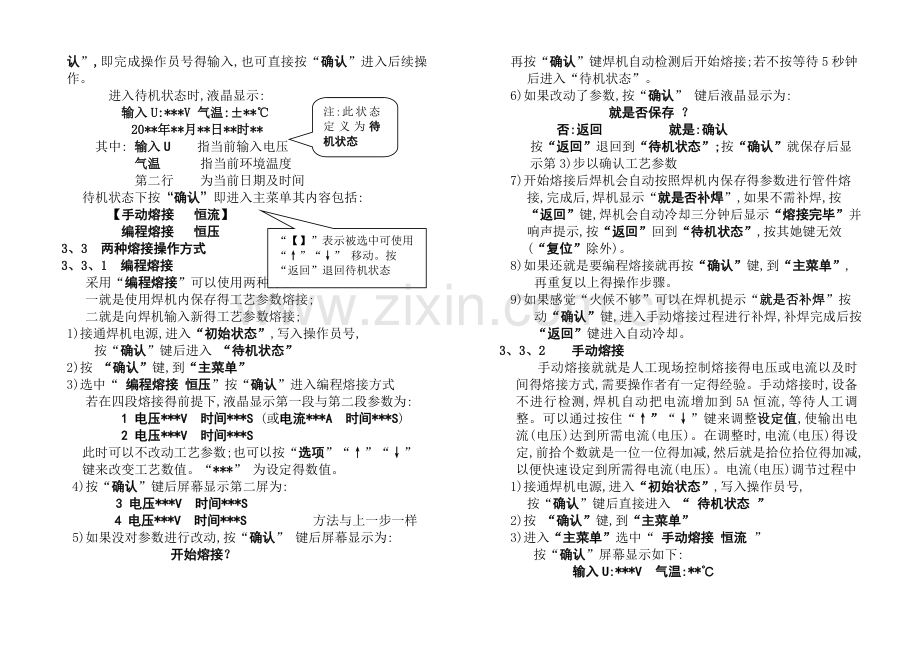

此时可使用“↑”(加1),“↓”(减1),“选项”(右移)三个键编辑操作员号。其中闪烁位为被编辑位,完成后按“确认”,即完成操作员号得输入,也可直接按“确认”进入后续操作。
注:此状态定义为待机状态

进入待机状态时,液晶显示:
输入U:***V 气温:±**℃
20**年**月**日**时**
其中: 输入U 指当前输入电压
气温 指当前环境温度
第二行 为当前日期及时间
待机状态下按“确认”即进入主菜单其内容包括:
【手动熔接 恒流】
“【】”表示被选中可使用“↑”“↓” 移动。按“返回”退回待机状态
编程熔接 恒压
3、3 两种熔接操作方式
3、3、1 编程熔接
采用“编程熔接”可以使用两种方法:
一就是使用焊机内保存得工艺参数熔接;
二就是向焊机输入新得工艺参数熔接;
1)接通焊机电源,进入“初始状态”,写入操作员号,
按“确认”键后进入 “待机状态”
2)按 “确认”键,到“主菜单”
3)选中“ 编程熔接 恒压”按“确认”进入编程熔接方式
若在四段熔接得前提下,液晶显示第一段与第二段参数为:
1 电压***V 时间***S (或电流***A 时间***S)
2 电压***V 时间***S
此时可以不改动工艺参数;也可以按“选项”“↑”“↓”键来改变工艺数值。“***” 为设定得数值。
4)按“确认”键后屏幕显示第二屏为:
3 电压***V 时间***S
4 电压***V 时间***S 方法与上一步一样
5)如果没对参数进行改动,按“确认” 键后屏幕显示为:
开始熔接？
再按“确认”键焊机自动检测后开始熔接;若不按等待5秒钟后进入“待机状态”。
6)如果改动了参数,按“确认” 键后液晶显示为:
就是否保存 ？
否:返回 就是:确认
按“返回”退回到“待机状态”;按“确认”就保存后显示第3)步以确认工艺参数
7)开始熔接后焊机会自动按照焊机内保存得参数进行管件熔接,完成后,焊机显示“就是否补焊”,如果不需补焊,按“返回”键,焊机会自动冷却三分钟后显示“熔接完毕”并响声提示,按“返回”回到“待机状态”,按其她键无效(“复位”除外)。
8)如果还就是要编程熔接就再按“确认”键,到“主菜单”,再重复以上得操作步骤。
9)如果感觉“火候不够”可以在焊机提示“就是否补焊”按动“确认”键,进入手动熔接过程进行补焊,补焊完成后按“返回”键进入自动冷却。
3、3、2 手动熔接
手动熔接就就是人工现场控制熔接得电压或电流以及时间得熔接方式,需要操作者有一定得经验。手动熔接时,设备不进行检测,焊机自动把电流增加到5A恒流,等待人工调整。可以通过按住“↑”“↓”键来调整设定值,使输出电流(电压)达到所需电流(电压)。在调整时,电流(电压)得设定,前拾个数就是一位一位得加减,然后就是拾位拾位得加减,以便快速设定到所需得电流(电压)。电流(电压)调节过程中
1)接通焊机电源,进入“初始状态”,写入操作员号,
按“确认”键后直接进入 “ 待机状态 ”
2)按 “确认”键,到“主菜单”
3)进入“主菜单”选中“ 手动熔接 恒流 ”
按“确认”屏幕显示如下:
输入U:***V 气温:**℃
手动熔接 ** A？
此时可调整初始得电流值,按“确认”键即开始手动熔接,十秒没有进行任何操作则会返回待机状态。
4)电流(电压)调节过程中,液晶屏显示:
U: *** V 时间:*** S
电压:*** V 调节: ** A
这时显示得电流值就是设定值不就是实际输出值。
设定数值一到,马上抬起“↑”或 “↓”键,之后显示:
U: *** V 时间:*** S
电压:*** V 电流: ** A
此时显示得电流(电压)值就是实际输出值,可能暂时低于设定值,不多时,实际输出值就会达到设定值。
5)当调整好所需要得电流时,可用“选项”键反复切换,按下后停止输出,再次按下又启动输出。每次切换,时间都将从零重新计时,这项功能可用来进行手动操作下得“分段熔接”。
6)熔接完成后按“返回”直接进入冷却过程。
3.4 关于U盘下载焊接数据
将焊机与U盘相连,同时焊机自动生成一个记录“编程焊接”得历史工艺数值得文件,后缀就是“、txt”,可在电脑中浏览。
在“待机状态”将U盘插入到焊机U盘口;
按住“↓”键超过5秒,液晶显示:
“确认U盘下载吗？”
否:返回 就是:确认
按“确认”后,液晶显示:
“正在检查U盘容量 请稍后！”
随后显示:
“下载200条够否？”
否:返回 就是:确认
按“确认”后,焊机既下载最近得200条焊接记录;若按下“返回 ”机器会下载所有得800条记录,会持续很长时间！！ 下载得同时液晶显示:
“正在U盘下载 请稍后！”
“U盘下载完毕 请取下U盘！”
取数完成后U盘内将产生 “CHV\***、TXT”文件。文件格式如下:
焊接时刻 输入电压 环境温度 操作员号 各段熔接电压、电流、时间
3、5 高级设置
此项下可以更改焊机得输出与熔接方式、并丝系数及当前显示时间。
进入“待机状态”,按住“选项”键,4秒后焊机长鸣提示后松开,液晶屏显示:
输入密码:――――――
注:密码为“↑↑↑↑↑↑”
输入密码后系统自动进入高级设置,其内容包括:
“【】”表示被选中,可用“↑”“↓” 移动。

【 1 熔接方式 】
2 并丝系数
3 转换比
4 熔接段数
5设置时间
1)更改“熔接方式”,即更改焊机焊接时所能使用焊接方式与输出方式:
选中“1 熔接方式”按“确认”键,液晶显示:
编程熔接 恒流
手动熔接 恒压
“编程熔接”闪烁代表可以更改,用“↑”“↓”来更改,按“选项”移动闪烁位置。焊机方式分编程熔接与手动熔接;输出方式分恒流与恒压,两者相互搭配,可更改为如下显示:
编程熔接 恒压
手动熔接 恒流
或 手动熔接 恒流
编程熔接 恒压
或 编程熔接 恒流
编程熔接 恒压
或 手动熔接 恒流
手动熔接 恒压
等多种熔接方式。更改完成后按“确认”键焊机响声提示,响声为一长两短,后退回到上一显示界面。
2)若选中“并丝系数”并按下“确认”键后,屏幕显示:
并丝系数
**
“**”可在“02～15”之间设定,它指得就是“编程恒流熔接”时,出现并丝后,熔接电压下降数值达到该值时,自动停焊。该数值越高越不容易停焊,会一直焊到设定得时间为止。
3)“3转换比”一定要设为“1”！此功能得使用较为复杂,一般不要改变。
4)选中“熔接段数”并按下“确认”键后,屏幕显示:
【4、1 四段熔接】
4、2 六段熔接
此功能用于熔接段数得选择,分为四段与六段两种,可根据不同得熔接工艺进行选择,便于快捷操作。
5)更改“4 设置时间”与改工艺参数得方法一样,更改完成后按“确认”即储存并退出。
3、6 故障提示
无论就是自动熔接过程还就是手动熔接过程按下“确认”键开始熔接后,屏幕有可能会出现以下四种故障显示:
1)输入电压低! 原因:输入空载电压低于AC160V。
2)输出断路! 原因1:未连接输出线及电熔管件
原因2:电熔管件内铜丝断线或输出线
路未连接好,接触不良。
3)输出短路！ 原因: 电熔管件电阻太小 或其内部有
并丝现象
4)输入压降大！ 原因1:为本焊机提供得电源功率不够
原因2: 输入电线线路太长或线径太细
以上四种现象中,只有第四种就是可以在按下“确认”键
以后可以继续运行得。
其余三种故障均应按下“返回”键返回待机状态。切断电源,查清原因并排除故障,方可继续通电运行。
4、0 注意事项
4、1 在通电工作前,要确保电源插头与供电插座得电极一一对应无误,特别就是接地线得位置千万不能搞错！
如果接地线得位置搞错了,会发生触电事故 ！！！
4、2 插好电源插头后先接通供电电源,然后再合上焊机得开关。
4、3 本设备禁止摔,撞与严重得震动,要注意防水,防潮。
4、4 在通电工作前,要保证输出馈线与管件之间接触良好。
4、5 在编制熔接工艺过程中, 不用得熔接段其熔接时间必须设定为零。
4、6 设备输出馈线在通电熔接时带有较高电压,在确认断电后才能接触输出馈线插头,切不可接触裸露部分,以防触电。
4、7 焊机在通电工作过程中,禁止插拔输出馈线,否则容易产生电弧,损坏插头。
4、8 无论在手动或自动状态下,设备在通电工作过程中,遇到紧急情况时,都可以按下“返回”键或切断电源开关紧急停机。
4、9 设备出现故障显示或其她不正常显示时,都应该首先切断电源查清原因再通电工作。
4、10 设备在运行过程中出现断路器自动断开现象时,禁止再次合闸工作,防止故障扩大,应送厂家检修。
4、11 出现风扇不转时,禁止设备继续工作。
5、0 简单故障及处理方法
5、1 通电后液晶显示器无显示,风扇不转
处理方法: 1、检查熔断器(保险)就是否损坏。
2、检查电源就是否正确接通。
5、2 通电后液晶显示器无显示或显示过浅,而风扇转动
处理方法:* 调节液晶背面得蓝色电位器。
5、3 通电或工作过程中,屏幕显示:系统故障！！！
处理方法: 1、 降低环境温度,等待设备冷却。
*2、 查瞧设备内部有无过热现象。
*3、 检查输出电路就是否有短路。
*4、 检查设备内部就是否出现过流或损坏现象。
5、4 通电后显示正常,但启动后没有正常得电压输出
处理方法: 1、检查输出就是否断路或短路。
2、主控板故障,送厂家检修。
5、5 由于干扰等某种原因造成屏幕无法正常显示或按键无效时
可多次按下“复位”键进行复位。
(带“*”号得故障处理应由培训过得电工操作)
