先锋前置六碟装配定位图.doc

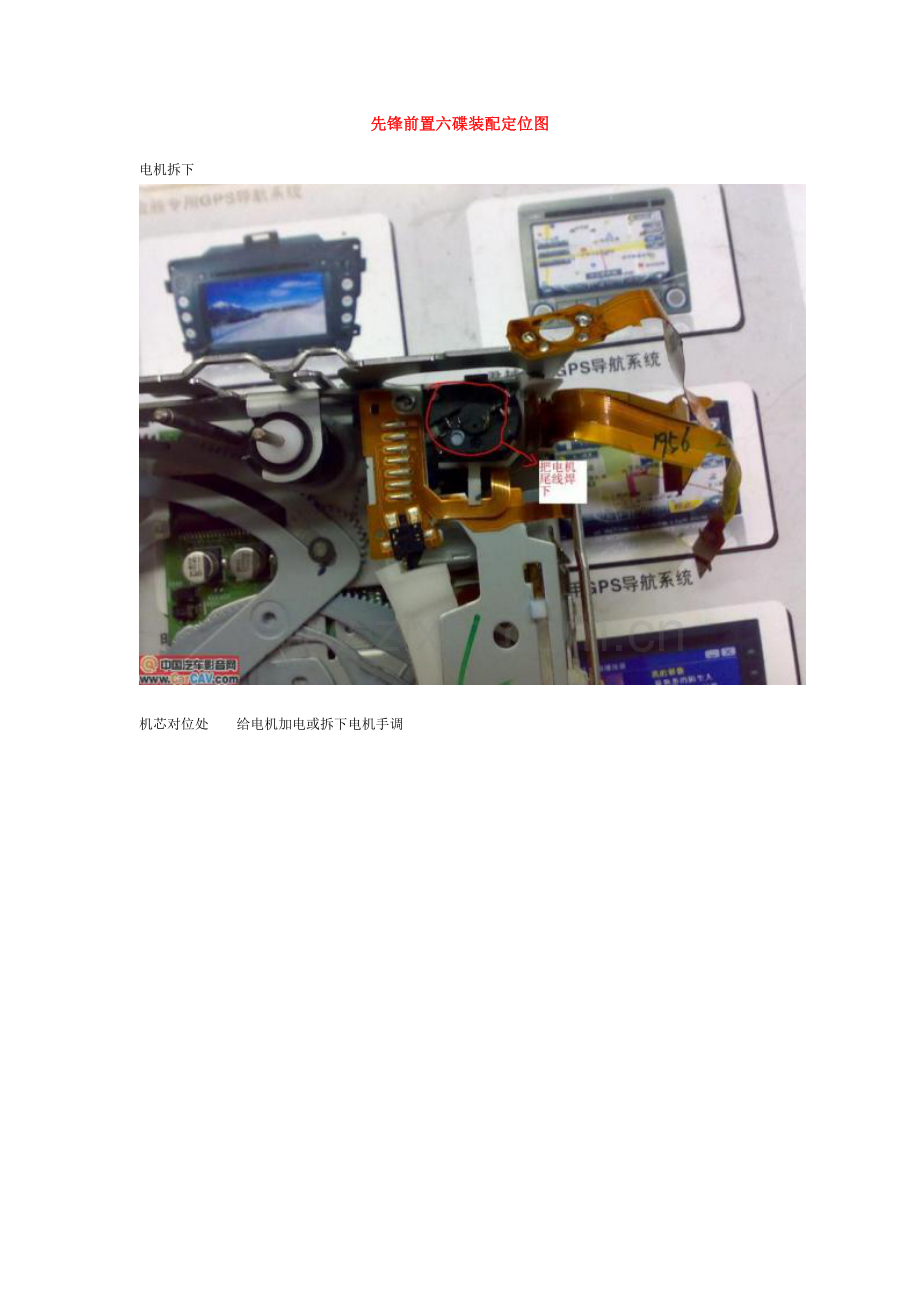

先锋前置六碟装配定位图
电机拆下

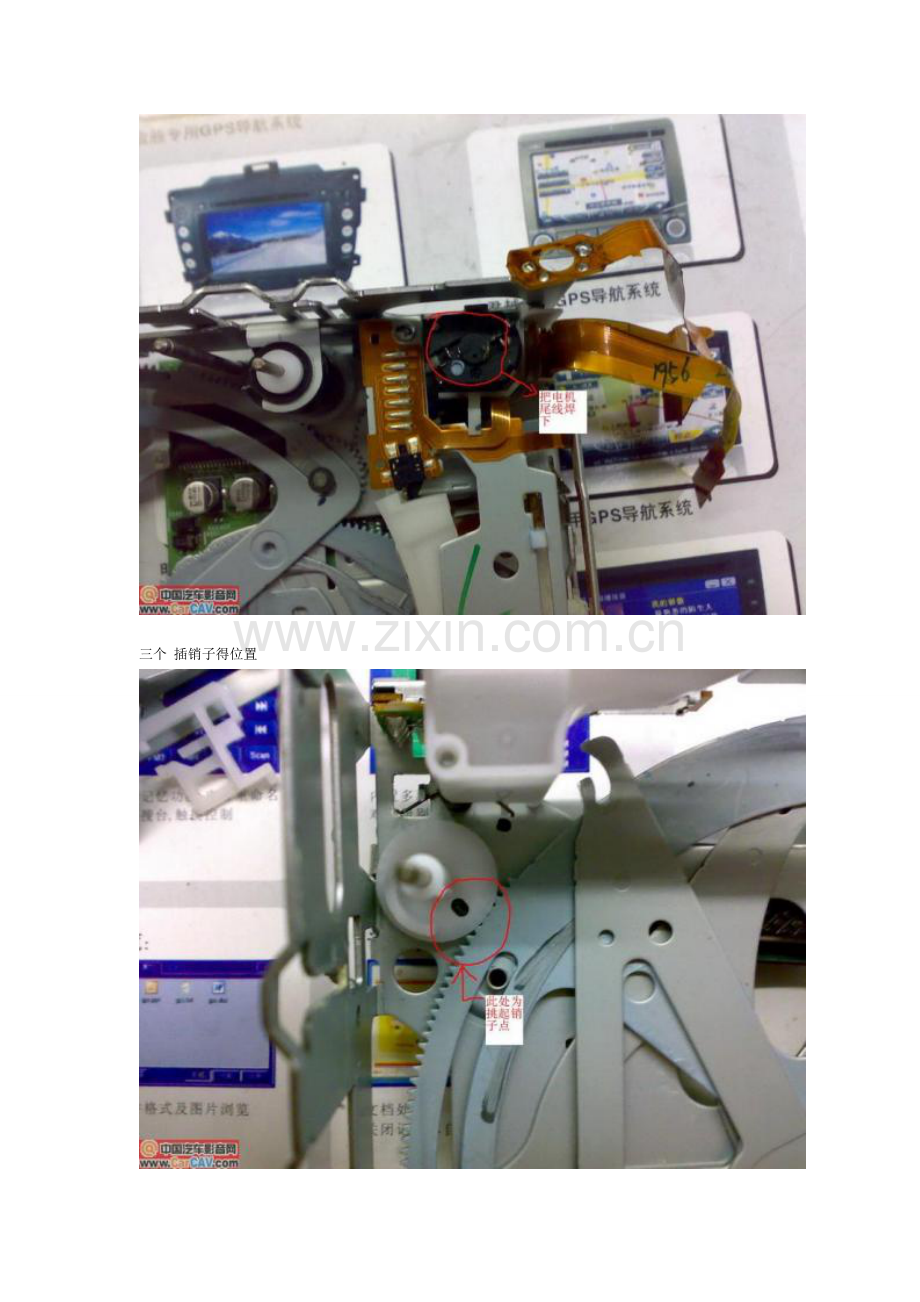

机芯对位处  给电机加电或拆下电机手调

三个 插销子得位置

图错了机芯对位在这

拆下后得三个销子

装上三个销子  对准凹槽

三个自制铁销  很重要

把铁销插到三个孔里顶好

销子顶起后效果

销子顶起后装上托盘效果

装上最难安装得顶盖

焊上电机

装上两边得滑片  推起机芯
装顶盖得时候注意两个地方

还有这个地方

装上盖后注意这个

机芯落到最下方装它  滑动两边得滑片就能自由滑动机芯上下

最后对准它
装好后把机芯滑上来挂弹簧两个角上

完成后把最后得齿轮装上

最后电路板复位插上排线

装机通电自动复位  一次搞定
