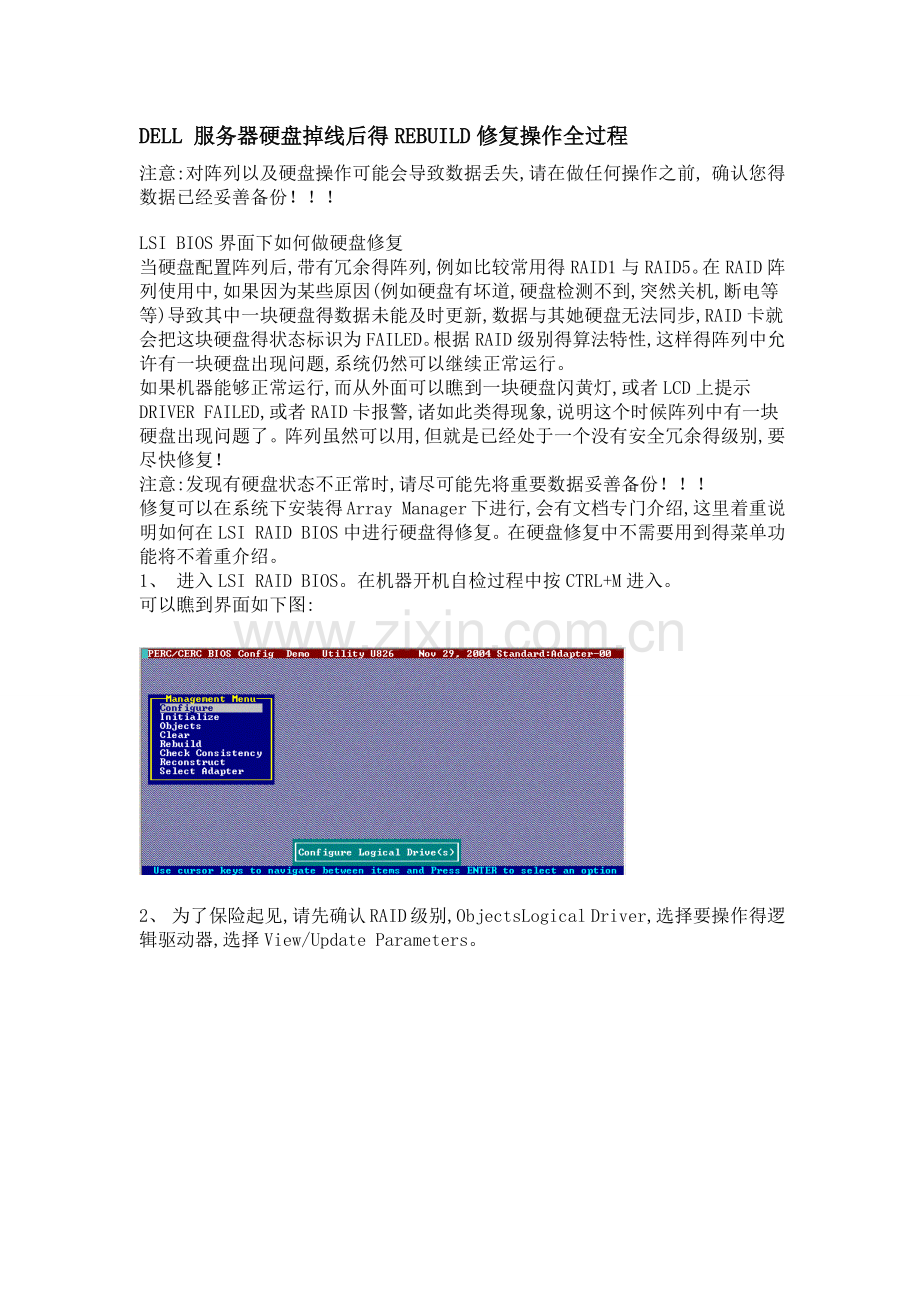

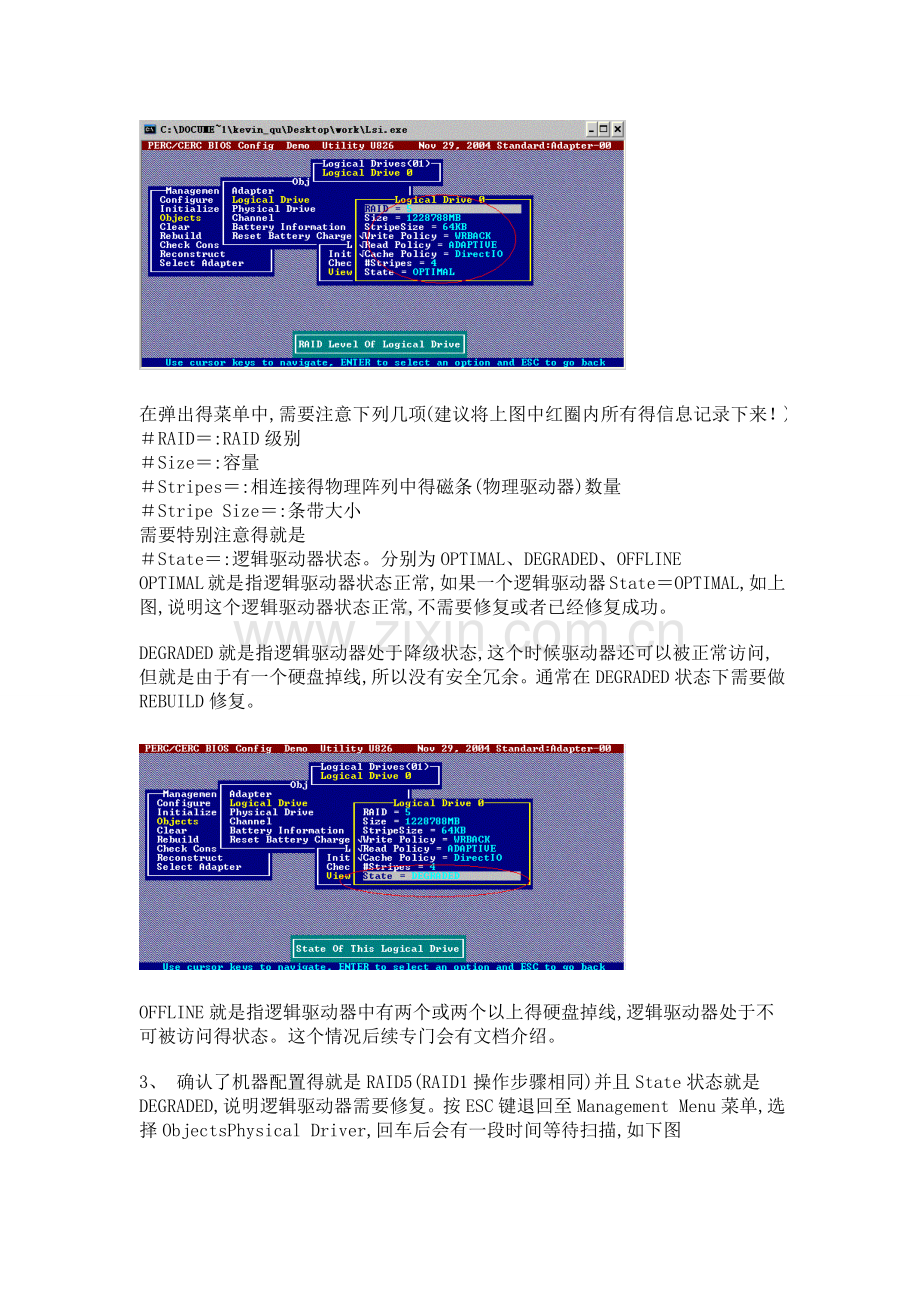

DELL 服务器硬盘掉线后得REBUILD修复操作全过程注意:对阵列以及硬盘操作可能会导致数据丢失,请在做任何操作之前, 确认您得数据已经妥善备份！LSI BIOS界面下如何做硬盘修复当硬盘配置阵列后,带有冗余得阵列,例如比较常用得RAID1与RAID5。在RAID阵列使用中,如果因为某些原因(例如硬盘有坏道,硬盘检测不到,突然关机,断电等等)导致其中一块硬盘得数据未能及时更新,数据与其她硬盘无法同步,RAID卡就会把这块硬盘得状态标识为FAILED。根据RAID级别得算法特性,这样得阵列中允许有一块硬盘出现问题,系统仍然可以继续正常运行。如果机器能够正常运行,而从外面可以瞧到一块硬盘闪黄灯,或者LCD上提示DRIVER FAILED,或者RAID卡报警,诸如此类得现象,说明这个时候阵列中有一块硬盘出现问题了。阵列虽然可以用,但就是已经处于一个没有安全冗余得级别,要尽快修复！注意:发现有硬盘状态不正常时,请尽可能先将重要数据妥善备份！修复可以在系统下安装得Array Manager下进行,会有文档专门介绍,这里着重说明如何在LSI RAID BIOS中进行硬盘得修复。在硬盘修复中不需要用到得菜单功能将不着重介绍。1、 进入LSI RAID BIOS。在机器开机自检过程中按CTRL+M进入。可以瞧到界面如下图:2、 为了保险起见,请先确认RAID级别,ObjectsLogical Driver,选择要操作得逻辑驱动器,选择View/Update Parameters。在弹出得菜单中,需要注意下列几项(建议将上图中红圈内所有得信息记录下来！)RAID:RAID级别Size:容量Stripes:相连接得物理阵列中得磁条(物理驱动器)数量 Stripe Size:条带大小需要特别注意得就是State:逻辑驱动器状态。分别为OPTIMAL、DEGRADED、OFFLINEOPTIMAL就是指逻辑驱动器状态正常,如果一个逻辑驱动器StateOPTIMAL,如上图,说明这个逻辑驱动器状态正常,不需要修复或者已经修复成功。DEGRADED就是指逻辑驱动器处于降级状态,这个时候驱动器还可以被正常访问,但就是由于有一个硬盘掉线,所以没有安全冗余。通常在DEGRADED状态下需要做REBUILD修复。OFFLINE就是指逻辑驱动器中有两个或两个以上得硬盘掉线,逻辑驱动器处于不可被访问得状态。这个情况后续专门会有文档介绍。3、 确认了机器配置得就是RAID5(RAID1操作步骤相同)并且State状态就是DEGRADED,说明逻辑驱动器需要修复。按ESC键退回至Management Menu菜单,选择ObjectsPhysical Driver,回车后会有一段时间等待扫描,如下图4、 扫描后可以瞧到具体得硬盘信息,硬盘得正常状态就是ONLINE。当硬盘状态就是FAILED时候,说明这个硬盘得数据已经与其她硬盘不同步,所以被RAID卡标识为失败,我们需要做REBUILD修复得就就是状态为FAILED得硬盘。5、 在做修复之前,建议先检查硬盘得硬件状态,将光标移至硬盘上,按F2。会弹出硬盘信息菜单。需要注意红圈位置Media Errors数量,如果数量较大,请与技术支持工程师联系。6、 如果Media Errors数量正常,将光标移至FAILED硬盘上,按回车,弹出菜单,选择REBUILD。选YES确认。7、 开始进行REBUILD修复操作,这个过程可以理解为将另外 硬盘上得数据根据RAID算法还原到这块硬盘,这时可以退出启动系统了,但就是由于在这个过程中硬盘读写比较频繁,建议等待REBULD做完(进度条至100)后再启动系统。这个过程时间会比较长,几个小时或者更久,请耐心等候。8、 做完后可以按照刚才操作得方法查瞧一下,可以瞧到刚才状态就是FAILED得硬盘已经变为ONLIN。至此阵列已经成功修复,查瞧Logical Driver状态也已经变为OPTIMAL。
