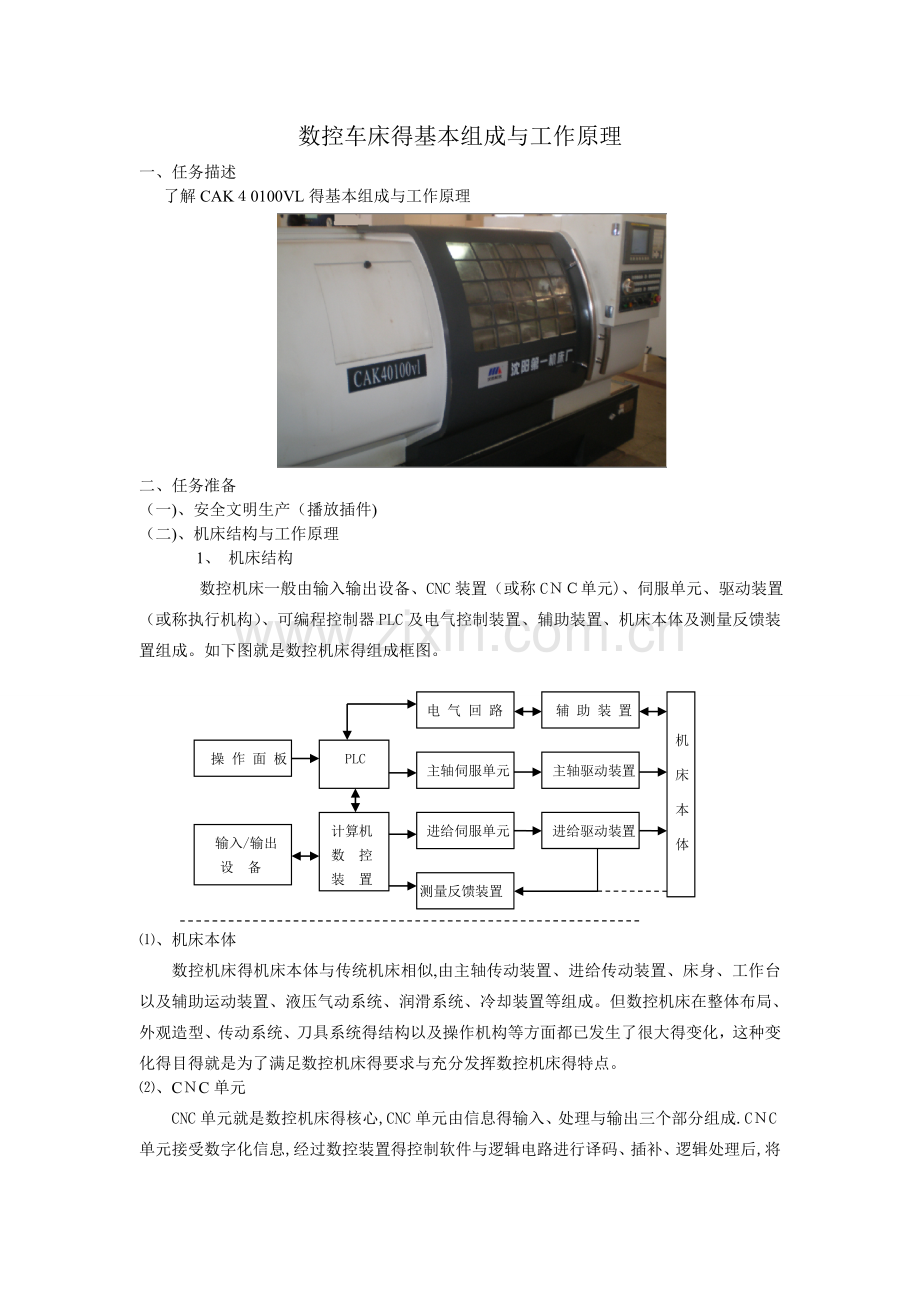

数控车床得基本组成与工作原理
一、任务描述
　了解CAK４0100VL得基本组成与工作原理

二、任务准备
（一)、安全文明生产（播放插件)
（二)、机床结构与工作原理
　　1、 机床结构
　数控机床一般由输入输出设备、CNC装置（或称CＮＣ单元)、伺服单元、驱动装置（或称执行机构）、可编程控制器PLC及电气控制装置、辅助装置、机床本体及测量反馈装置组成。如下图就是数控机床得组成框图。
电 气 回 路
辅 助 装 置
PLC
主轴伺服单元
操 作 面 板
主轴驱动装置
进给驱动装置
测量反馈装置
进给伺服单元
输入/输出
设 备
计算机
数 控
装 置
机 床 本 体

⑴、机床本体
数控机床得机床本体与传统机床相似,由主轴传动装置、进给传动装置、床身、工作台以及辅助运动装置、液压气动系统、润滑系统、冷却装置等组成。但数控机床在整体布局、外观造型、传动系统、刀具系统得结构以及操作机构等方面都已发生了很大得变化，这种变化得目得就是为了满足数控机床得要求与充分发挥数控机床得特点。
⑵、CＮC单元
CNC单元就是数控机床得核心,CNC单元由信息得输入、处理与输出三个部分组成.CＮC单元接受数字化信息,经过数控装置得控制软件与逻辑电路进行译码、插补、逻辑处理后,将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。

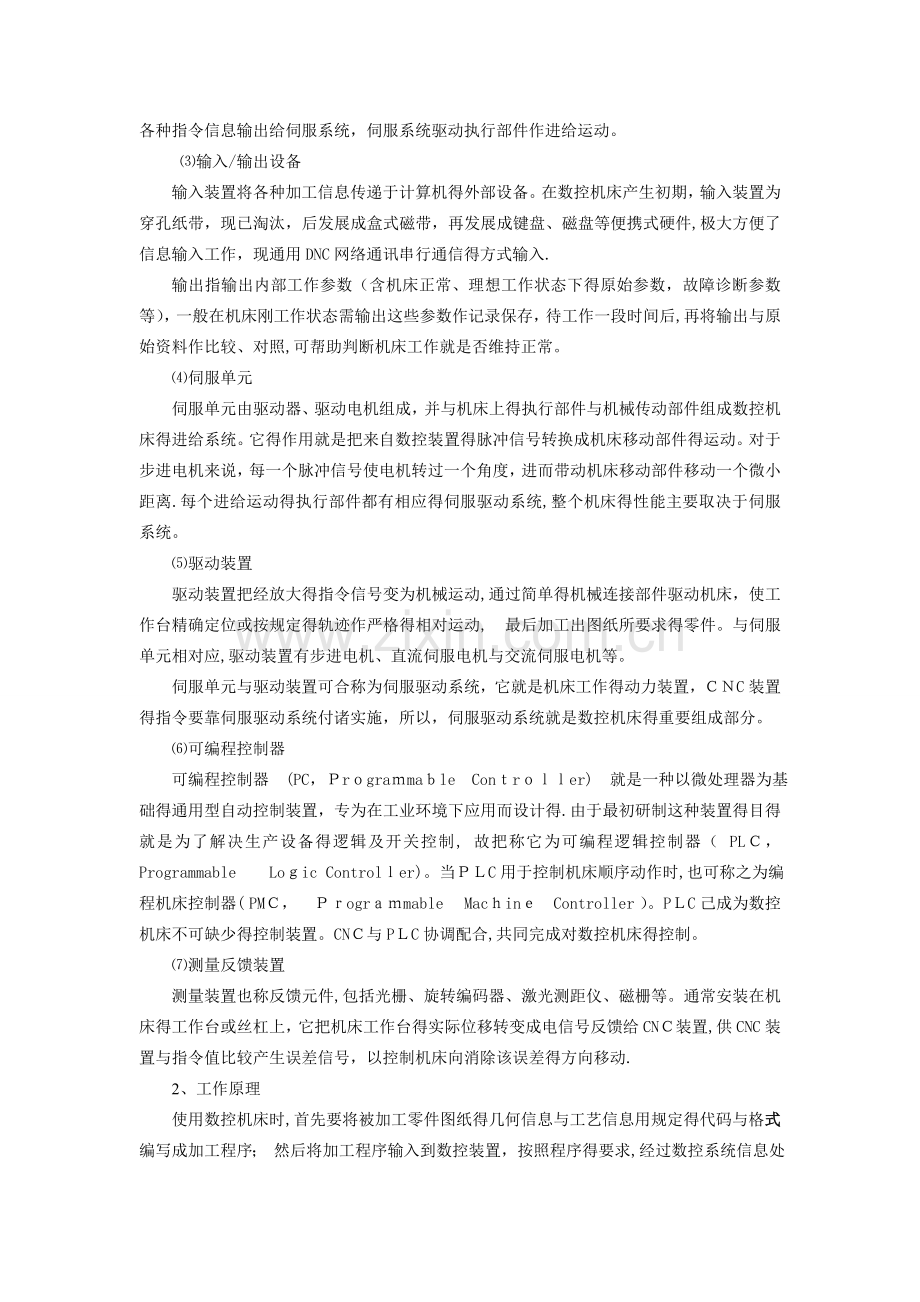

　⑶输入/输出设备
输入装置将各种加工信息传递于计算机得外部设备。在数控机床产生初期，输入装置为穿孔纸带，现已淘汰，后发展成盒式磁带，再发展成键盘、磁盘等便携式硬件,极大方便了信息输入工作，现通用DNC网络通讯串行通信得方式输入.
输出指输出内部工作参数（含机床正常、理想工作状态下得原始参数，故障诊断参数等），一般在机床刚工作状态需输出这些参数作记录保存，待工作一段时间后,再将输出与原始资料作比较、对照,可帮助判断机床工作就是否维持正常。
⑷伺服单元
伺服单元由驱动器、驱动电机组成，并与机床上得执行部件与机械传动部件组成数控机床得进给系统。它得作用就是把来自数控装置得脉冲信号转换成机床移动部件得运动。对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离.每个进给运动得执行部件都有相应得伺服驱动系统,整个机床得性能主要取决于伺服系统。
⑸驱动装置
驱动装置把经放大得指令信号变为机械运动,通过简单得机械连接部件驱动机床，使工作台精确定位或按规定得轨迹作严格得相对运动,　最后加工出图纸所要求得零件。与伺服单元相对应,驱动装置有步进电机、直流伺服电机与交流伺服电机等。
伺服单元与驱动装置可合称为伺服驱动系统，它就是机床工作得动力装置，ＣＮC装置得指令要靠伺服驱动系统付诸实施，所以，伺服驱动系统就是数控机床得重要组成部分。
⑹可编程控制器
可编程控制器　(PC，Ｐrｏgraｍmaｂle Conｔrｏｌｌer)　就是一种以微处理器为基础得通用型自动控制装置，专为在工业环境下应用而设计得.由于最初研制这种装置得目得就是为了解决生产设备得逻辑及开关控制, 故把称它为可编程逻辑控制器（ PLＣ， Programmable　　Loｇic Controlｌer)。当ＰＬC用于控制机床顺序动作时,也可称之为编程机床控制器( PMＣ，　Ｐｒogrａｍmable 　Macｈinｅ Controller ）。PＬC己成为数控机床不可缺少得控制装置。CNＣ与PＬC协调配合,共同完成对数控机床得控制。
⑺测量反馈装置
测量装置也称反馈元件,包括光栅、旋转编码器、激光测距仪、磁栅等。通常安装在机床得工作台或丝杠上，它把机床工作台得实际位移转变成电信号反馈给CNＣ装置,供CNC装置与指令值比较产生误差信号，以控制机床向消除该误差得方向移动.
2、工作原理
使用数控机床时,首先要将被加工零件图纸得几何信息与工艺信息用规定得代码与格式编写成加工程序； 然后将加工程序输入到数控装置，按照程序得要求,经过数控系统信息处理、 分配,使各坐标移动若干个最小位移量,实现刀具与工件得相对运动,完成零件得加工.
3、数控车床得分类
数控车床得品种与规格繁多。,一般可以用下面三种方法分类。
⑴、按控制系统分
目前市面上占有率较大得有法拉克、华中、广数、西门子、三菱等
⑵、按运动方式分类
①点位控制数控机床
②点位/直线控制数控机床
　 ③连续控制数控机床
⑶、按控制方式分类
　 按控制方式分类可以分为开环控制数控机床、闭环控制数控机床与半闭环控制数控机床。
4、数控车床得性能指标
⑴、主要规格尺寸　 数控车床主要有床身与刀架最大回转直径、最大车削长度、最大车削直径等.
⑵、主轴系统 　数控车床主轴采用直流或交流电动机驱动，具有较宽调速范围与较高回转精度，主轴本身刚度与抗振性比较好。现在数控机床主轴普遍达到5０００~１00０0r/ｍin甚至更高得转速,对提高加工质量与各种小孔加工极为有利;主轴可以通过操作面板上得转速倍率开关调整转速;在加工端面时主轴具有恒线切削速度（恒线速单位：mｍ/mｉn）,就是衡量车床得重要性能指标之一.
⑶.进给系统 　　 该系统有进给速度范围、快速（空行程）速度范围、运动分辨率(最小移动增量）、定位精度与螺距范围等主要技术参数。
进给速度就是影响加工质量、生产效率与刀具寿命得主要因素，直接受到数控装置运算速度、机床动特性与工艺系统刚度限制。数控机床得进给速度可达到１0～３0ｍ／min其中最大进给速度为加工得最大速度，最大快进速度为不加工时移动得最快速度，进给速度可通过操作面板上得进给倍率开关调整。
脉冲当量（分辨率）就是ＣＮＣ重要得精度指标。有其两个方面得内容，一就是机床坐标轴可达到得控制精度(可以控制得最小位移增量)，表示CNC每发出一个脉冲时坐标轴移动得距离，称为实际脉冲当量或外部脉冲当量；二就是内部运算得最小单位,称之为内部脉冲当量,一般内部脉冲当量比实际脉冲当量设置得要小,为得就是在运算过程中不损失精度，数控系统在输出位移量之前,自动将内部脉冲当量转换成外部脉冲当量。
实际脉冲当量决定于丝杠螺距、电动机每转脉冲数及机械传动链得传动比,其计算公式为

数控机床得加工精度与表面质量取决于脉冲当量数得大小。普通数控机床得脉冲当量—，般为0、０0１ｍm,简易数控机床得脉冲当量一般为0、０1mm，精密或超精密数控机床得脉冲当量一般为０、000１mm，脉冲当量越小,数控机床得加工精度与表面质量越高。
　定位精度与重复定位精度 　 定位精度就是指数控机床各移动轴在确定得终点所能达到得实际位置精度,其误差称为定位误差。定位误差包括伺服系统、检测系统、进给系统等得误差，还包括移动部件导轨得几何误差等。它将直接影响零件加工得精度。
重复定位精度就是指在数控机床上,反复运行同一程序代码,所得到得位置精度得一致程度。重复定位精度受伺服系统特性、进给传动环节得间隙与刚性以及摩擦特性等因素得影响.一般情况下，重复定位精度就是呈正态分布得偶然性误差，它影响一批零件加工得一致性，就是一项非常重要得精度指标。一般数控机床得定位精度为0、０0１ｍm，重复定位精度为0、005mｍ。
⑷。刀具系统 　 数控车床包括刀架工位数、工具孔直径、刀杆尺寸、换刀时间、重复定位精度各项内容。加工中心刀库容量与换刀时间直接影响其生产率,换刀时间就是指自动换刀系统，将主轴上得刀具与刀库刀具进行交换所需要得时间,换刀一般可在５～20s得时间内完成.
数控机床性能指标还有电机、冷却系统、机床外形尺寸、机床重量等。
5、数控车床得特点
与普通车床相比,数控车床具有以下几个特点:
⑴、适应性强
由于数控机床能实现多个坐标得联动，所以数控机床能加工形状复杂得零件,特别就是对于可用数学方程式与坐标点表示得零件，加工非常方便。更换加工零件时，数控机床只需更换零件加工得NC程序。
⑵、加工质量稳定
对于同一批零件,由于使用同一机床与刀具及同一加工程序，刀具得运动轨迹完全相同这就保证了零件加工得一致性好,且质量稳定。
⑶、效率高
数控机床得主轴转速及进给范围比普通机床大。目前数控机床最高进给速度可达到100m/ｍｉn以上,最小分辨率达0、01um。一般来说，数控机床得生产能力约为普通机床得三倍,甚至更高。数控机床得时间利用率高达90％,而普通机床仅为3０％~5０％.
⑷、精度高
数控机床有较高得加工精度,一般在０、005mｍ～０、1mｍ之间。数控机床得加工精度不受零件复杂程度得影响,机床传动链得反向齿轮间隙与丝杠得螺距误差等都可以通过数控装置自动进行补偿。因此,数控机床得定位精度比较高.
⑸、减轻劳动强度
在输入程序并启动后,数控机床就自动地连续加工,直至完毕.这样就简化了工人得操作，使劳动强度大大降低。
还有能实现复杂得运动、产生良好得经济效益、利于生产管理现代化等特点。
㈢、数控车床得维护与保养（播放插件)
㈣、数控车床开关机注意事项（播放插件)
三、任务目标
㈠、了解数控机床基本得结构与工作原理.
㈡、熟悉CAK40１00VＬ得基本结构与工作过程。
㈢、了解数控车床性能与加工之间得关联.
四、任务实施
讲授CＡK401０0VL得基本结构(播放插件)
学生进车间观察

五、任务拓展
　㈠、对本讲内容进行小结。
　 　 ㈡、了解数控车床性能与加工之间就是怎样得关联关联.
