微管微缆技术及应用简介
第一部分 微管微缆技术
1、吹缆技术得发展
大家知道在干线光缆得安装过程中,光缆通过一定压强得气体吹入已经敷设完毕得硅芯管管道内,完成光缆得敷设工序。这种施工技术在我国已经得到了普遍得应用, 它改变了中国传统得人拉肩扛得施工方式,给传统得施工方法带来了一场技术革命。吹缆技术发展到今天,已经从单纯得吹光缆发展到吹微管,吹微缆、吹管缆得全新技术。
随着城市建设得发展,城区通信管道修建得空间越来越窄, 管道建设得成本越来越高。因此,微管微缆技术得出现,不仅解决了城域网建设管道资源短缺得难题,还为基于XPON接入设备在OLT与ONU之间ODN光分配网得建设提供了全新得传输通道(它解决了从OLT到ONU之间管道建设与光缆安装得所有问题)。同时,微管微缆技术得出现,也为以长途硅芯管管道保护得干线光缆更新与扩容提供了可能。 所以,微管微缆技术不仅适用于城域网得建设, 也适用于长途干线网得建设,其发展前景十分广阔。
气吹微管微缆技术就是传统得气吹光缆技术得一种科学延伸,其标准配件、缆、管、组合管等都将尺寸减小到使网络连接更便利、更灵
活、更多功能性。微管微缆技术能利用最少得初期投资使得对现有及将来得管道资源进行最大得利用与扩容。不仅如此,微管微缆技术适用范围十分广泛,它可以用于地下通信管道、住宅小区、办公大楼、下水道、地铁、高等级公路、高铁等通信设施得敷设与安装。这种概念在过去得几年里已经在欧洲被成功地应用到FTTH与FTTB。由于系统得灵活性以及低成本得发展,这种技术从2003年至今在中国已被运用到长途干线, 城市环网, 接入小区、智慧城市等工程当中。
2 、微管微缆
微管就是一种尺寸小(最大外径16、0mm),重量轻、圆形得HDPE塑料管。
微管束就是由一定数量得微管捆扎集合在一起形成得束状得微管,也叫集束管。
微缆就是气吹微型光缆得简称,就是指适合用气吹方法在微管中敷设、尺寸必须足够微小(直径范围为3、0～10、5mm)得光缆,其适宜匹配气吹安装得微管外径范围为7、0～16、0mm。
光纤单元就是由一根或数根光纤(或光纤带)经过涂覆、固化后形成一体,必要时在涂覆层内允许有少量非金属加强件,适合在微管中气吹敷设,尺寸足够小(直径在0、4 ～3、0mm ),适宜安装得气吹微管外径在3、5 ～8、0mm之间得微型光缆。
管缆就是由一定数量得微管集合在一起、具有外护层、防潮层等制成得缆。
3 、微管微缆材质
微管就是选用高密度或中密度聚乙烯材质,在制造过程中,当微管内壁添加硅胶时,则称为硅芯塑料管(HDPE管)。硅芯塑料管能降低光缆穿放得阻力。在城市管道建设中一般都采用Φ110mm得PVC塑料管,PVC塑料管为聚氯乙烯材质。在管道微控顶管地段,一般选用低密度得聚乙烯(PE管)材料。
微缆就是由同一类型得有涂覆层得二氧化硅光纤材质构成,它具有阻水与防潮性能,有特殊要求时还具备阻燃等性能。

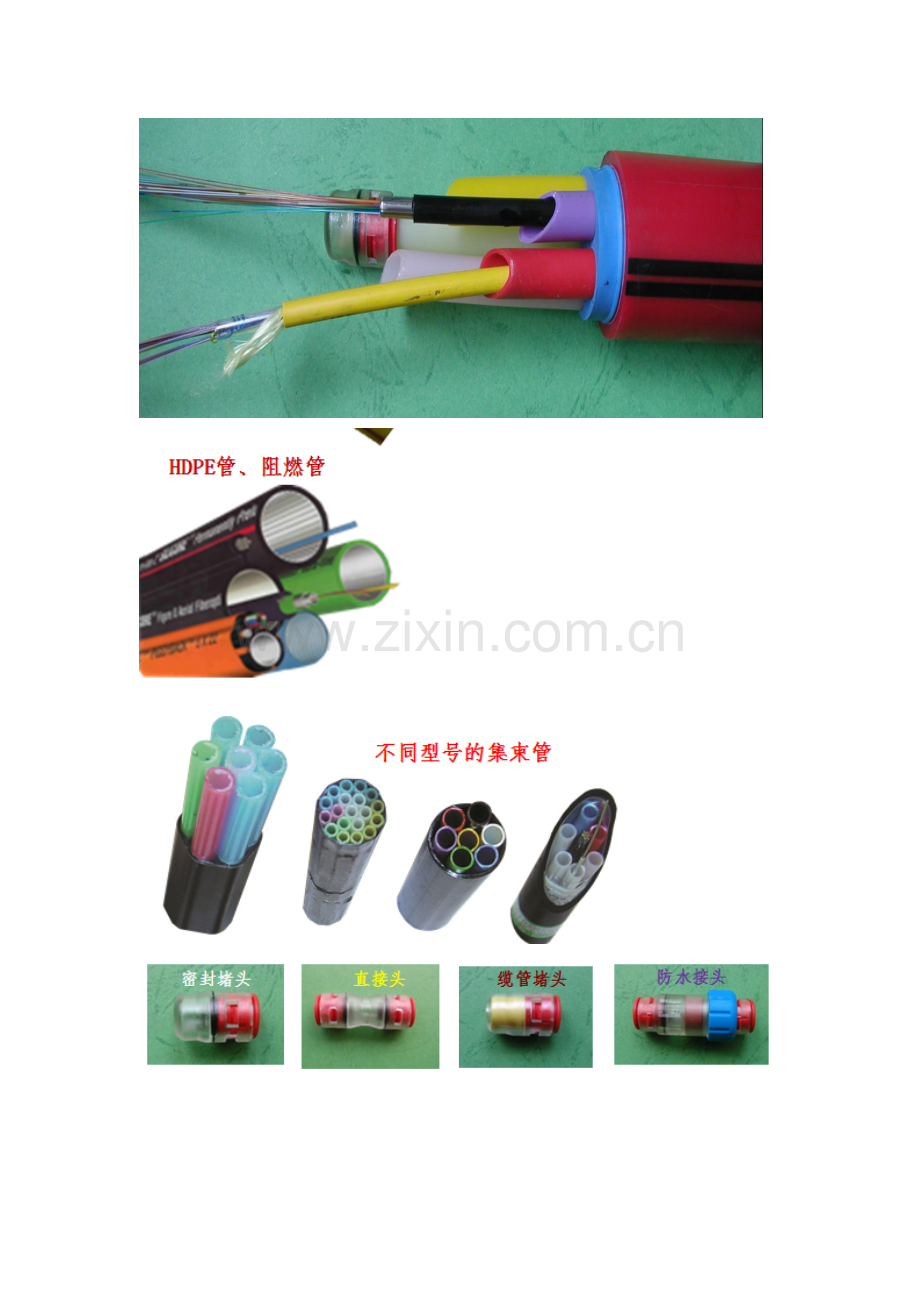

u 微管材料:
4、微管微缆得技术参数
通常情况下微管就是依附于大管或小管之内,用以提高管道得利用率,使有限得管道资源得以充分得利用。而微缆则就是利用微管得空间,使光纤更加便捷、更加灵活地得到运用。 在城市接入网FTTH建设中,单根微管与光纤单元被普遍应用于住宅小区与办公大楼,因其体积小、重量轻、宜于施工而倍受欢迎。
n 微管微缆得色谱
微管得色谱应符合中国通信行业2006 YD/T 1460、3得规定, 微缆得色谱应符合中国通信行业2006 YD/T 1460、4得规定。
2006 YD/T 1460即为《通信用气吹微型光纤及光纤单元》。当微管用色线识别时,其色线也必须满足2006 YD/T 1460、3得规定。
微管、微缆全色谱表 :
序号
1
2
3
4
5
6
7
8
9
10
11
12
颜色
蓝
橙
绿
棕
灰
白
红
黑
黄
紫
粉红
青绿
管材规格及适用范围
管材
最多能容纳得子管或微缆
举例
备注
分类
外/内径(mm)
材质
大管
(3种规格)
110/100
PVC、PE
3根Φ40/33小管,4根Φ34/28小管
出局管道或主干管道
100/90
PVC、PE
2根Φ40/33小管,3根Φ34/28小管
主干管道
75/65
PVC、PE
2根Φ32/26小管
引向交接箱得分歧管道或向大容量用户供线管道
小管
(6种规格)
63/54
HDPE
10根Φ10/8微管,20根Φ7/5微管
小管一般用做外保护管,当置于大管道中,或单独使用。一般在内壁模压一层永久性固态润滑剂作为内衬层(例如硅芯)
50/41
HDPE
7根Φ10/8微管,14根Φ7/5微管
46/38
HDPE
6根Φ10/8微管,12根Φ7/5微管
40/33
HDPE
5根Φ10/8微管,7根Φ8/6微管,10根Φ7/5微管,4组Φ4/3微管束
34/28
HDPE
3根Φ10/8微管,7根Φ7/5微管
32/26
HDPE
3根Φ10/8微管,6根Φ7/5微管
管材
最多能容纳得子管或微缆
举例
备注
分类
外/内径(mm)
材料
微管
(9种规格)
16、0/13、5
HDPE
最大Φ10、5微缆
微管置于小管道中,或单独使用。一般在内壁模压一层永久性固态润滑剂作为内衬层(例如硅芯)
14、0/11、5
HDPE
最大Φ8、9微缆
12、0/10、0
HDPE
最大Φ7、8微缆
10、0/8、0
HDPE
最大Φ6、2微缆
8、0/6、0
HDPE
最大Φ4、6微缆,也可用于吹送光纤单元
7、0/5、5
HDPE
最大Φ4、2微缆,也可用于吹送光纤单元
5、0/3、5
HDPE
最大Φ2、7微缆
4、0/3、0
HDPE
最大Φ2、3微缆
3、5/2、5
HDPE
最大Φ1、9微缆
微管束与管缆
规格有1、2、4、7、12、19、24孔等
一般置于小管道或大管道中
n 小管(外保护管)
小管就是指外径在32~63mm之间得外保护管,其材质可以就是高密度聚乙烯硅芯管、子母型波纹掕壁光缆导管、高密度聚乙烯塑料管等。
外保护管得制造长度一般在1~3km,其环境适应温度为
40C°~+60C°。外保护管应能抵抗气吹安装过程中产生得压力及其变化,其全长横截面形状应圆整一致,内表面应具有较低得摩擦系数。外保护管得结构尺寸、材质特性等应满足2006 YD/T 1460得技术规定。
当多根小管安装在大型管道内用于气吹时,应有色谱得要求。
n 微管
微管材料宜使用高密度或中密度聚乙烯,当有阻燃要求时,可使用其她适合得材料。微管得制造长度应不小于1km,微管得环境适应温度为20C°~+60C°,其气闭性能在20C°常温下,能承受1、2Mpa得空气压力30分钟不漏气。
对于呈单根得微管应吹放在外保护管中使用,为保证施工中能从端面识别微管,微管应为全色谱。在能保证从端面识别得情况下,也可使用色条来加以区分。
n 微管束与管缆
微管束就是单根微管得集合体,管缆除集合单根微管外,还增加了外覆层与防潮层。当管缆满足机械性能要求,并有防潮措施时,可以单独使用,不需再放入外保护管内。
n 微缆
微缆一般由缆芯与护层两部分组成,微缆结构可分为全介质层绞试、中心束管式、中心钢管试等。光纤涂覆层为二氧化硅并带有全色普标注。允许有其她类似得结构形式,但其技术参数,光缆尺寸都应该满足2006 YD/T 1460得相关规定。
微缆护套材料宜使用高密度或中密度聚乙烯,当有阻燃要求时,可使用其她合适得材料,其环境适应温度在40C°~+60C°,微缆得制造长度应不小于1km。
n 光纤单元
光纤单元从结构上可分为由数根单光纤组成得光纤单元与由光纤带组成得光纤单元。光纤单元通常由2~12芯光纤组成,光纤带光纤单元宜使用2芯、4芯或6芯带组合制成。光纤单元与微缆在结构上得区别就是前者提供得对光纤得保护较少。光纤单元得环境适应温度在20C°~+60C°,制造长度应不小于1km。
n 最小弯曲半径
在常温下,对外保护管、微管或全介质微缆,允许最小动态弯曲半径为外径得20倍,最小静态弯曲半径为外径得10倍。对中心钢管式微缆,允许最小动态弯曲半径为外径得30倍,最小静态弯曲半径为外径得15倍。对光纤单元,最小弯曲半径为外径得30倍。
n 微管微缆埋深要求

5、微管微缆性能要求
使用寿命:微管微缆、微管束、管缆及光纤单元得预期使用寿命应至少为15年。在使用寿命内,微缆与光纤单元应能吹进或吹出。微管在使用期内,应能重复吹缆。
气吹管材性能:外观颜色均匀一致,内外管壁平整光滑,无塌陷坑凹、孔洞、裂痕、气泡与杂质等缺陷。为充分发挥气吹系统得性能,气吹管材类产品应至少能承受12bar(1bar=100kpa)得空气压力,应具有较小得内壁摩擦系数。其产品得机械性能、环境性能等都应该符合2006 YD/T 1460所规定得标准。
光纤光缆性能:微缆与光纤单元,无论就是单模光纤还就是多模光纤,其规格程式、结构特征、技术参数均应符合相关技术规范所规定得指标。
安装性能:气吹系统得安装性能受微缆、光纤单元与微管得物理特性(包括尺寸、重量、硬度等)、气吹安装设备、压缩空气得流速、周围环境空气条件(如温度、湿度等)、路由形状与路由长度等因素得影响。但安装完成后,其微管微缆得技术参数应达到相关规定得要求。
使用性能:气吹微缆系统产品在整个设计寿命期内得机械性能、光学传输性能、护套性能、环境性能应满足行业规定得要求。
6、微管微缆得连接
微管得连接通过各种不同方式不同尺寸得连接器件来实现,有直接、分歧等。而微缆与光纤单元得接头就是在传统接头盒得基础上添加配件加以改装成为微缆接头盒。这种接头方式适用于多种微缆结构,并能在架空、管道等环境中安装。实验证明,经过改装后得光缆接头盒,其性能指标、安装方式均能满足相关得规定,且能重复开启。

第二部分 微管微缆得应用场景
1、微管微缆得应用场景
微管微缆以其特有得灵活性与多功能性,其应用范围十分广泛,在干线建设中,它可以利用长途硅芯管管道吹入微管或微缆,既节省了建设成本又扩充了干线容量。在城域网得建设中,它可以利用有限得城市通信管道资源,占据很小得管道空间,输送大容量得环网光纤。在FTTH接入网中,它可以利用小区简易管道把光纤送入千家万户。在平安城市、智慧城市信息化得建设中,微管微缆技术更就是发挥着巨大得作用。
2、气吹距离及其影响因素
气吹微管微缆有两种情况,一就是在微管内吹微缆,二就是在小管内吹微管。气吹距离与小管或微管承受得气压、所吹微缆得接触面、管道敷设得路径有关,接触面越大,摩擦力越大,气吹得距离越短。顺畅得管道路由气吹距离大于复杂得路况距离。通常气吹微缆得距离在
1km以上,连续接力气吹得距离可达6km甚至更长。对于气吹单根微管,距离可达1、5km以上。对于气吹集束管,距离大于1km。
通过实验,气吹法安装所加载到光缆上得负荷要比其她方法(如机械牵引)低一个数量级,因而降低了安装得风险。
p 接力气吹法(模型)
开始地段
所谓接力气吹法,就是采用多台吹缆机通过接力气吹得方式将微缆吹入指定得位置。每台吹缆机得敷设长约 12km,敷设总长度可达6km或更长。

空气压缩机

微缆接力气吹

p 蛙跳气吹法(模型)

蛙跳气吹法就是采用单台吹缆机从始端把微缆吹入中间接力点,在接力点通过倒盘器或盘8字得方法存储微缆,之后再移动吹缆机至接力点,进行下一段落得气吹

光缆倒盘器

第三部分 微管微缆得设计要求
1、气吹微缆得路由选择原则
在城区气吹微缆得管道与通道规划应以城市发展规划与通信建设总体规划为依据,应与城市道路与地下管网规划及现状密切结合。
在农村气吹微缆得管道路由应尽量沿靠各种交通线,应选择地势平坦、地质稳固得地段。避开地形起伏大、路由弯曲多得山区。要至少满足沿线所有光缆穿放点位置至交通线得距离不大于200m,以方便空压机与光缆等设备能够顺利到位以及日后维护。应尽量利用现有通信管道资源,以最省得投资获取最大得利用空间。
气吹管道可铺设在路由较稳定得位置,避免受道路扩张与其她建设征地得影响,避开地上地下管线及障碍物较多、经常挖掘动土得地段,远离电蚀与化学腐蚀地带。
u 气吹管道位置得选择:

2、微管微缆得设计要求
在微管微缆得设计过程中,设计人员应根据相关部门批复得红线,对拟建得管孔数量、建设地段、路由状况、地下地上障碍物得位置等进行详实得勘察。在此基础上,根据通信管道建设设计规范,以最省得投资,达到最佳得建设效果。
第四部分 微管微缆得施工案例
1、微管微缆得施工机械

附件:
