皮带硫化机使用说明
一、 组件
1、 皮带机加紧装置。车间内共有两套,一套为800mm皮带用,一套为650mm皮带用。
2、 上下夹紧板铝合金材质,每套共10个,加紧螺栓5个
3、 加热板两块。加热板分为工作面与非工作面。(在面板上能够瞧到十字螺钉得面为非工作面)
4、 水压板一块
5、 手动打压泵、连接水管一根
6、 控制箱一个、加热板电缆2根、主电源线1根
二、 使用方法
1. 皮带
1.1 将皮带安装冷粘时得方法制作出皮带接头
1.2 将两个接头对接处打磨出20mm得间隙,正面与背面都要打磨出来。此处硫化时要加胶条。
2.粘接
2、1 将5个加紧块放置到皮带下面,上面放置一块木板,木板上面放置一块加热板(注意反正,辨别方法见一、3),加热板上面铺上报纸(防止皮带粘接到加热板上)。
2、2 将准备好得一个皮带接头放置到加热板上,刷好胶浆(提前用二甲苯将胶板融化成糊状),另一个接头也要刷好胶浆。准备好一块比接头尺寸大得胶板(四周边长大出2030mm)

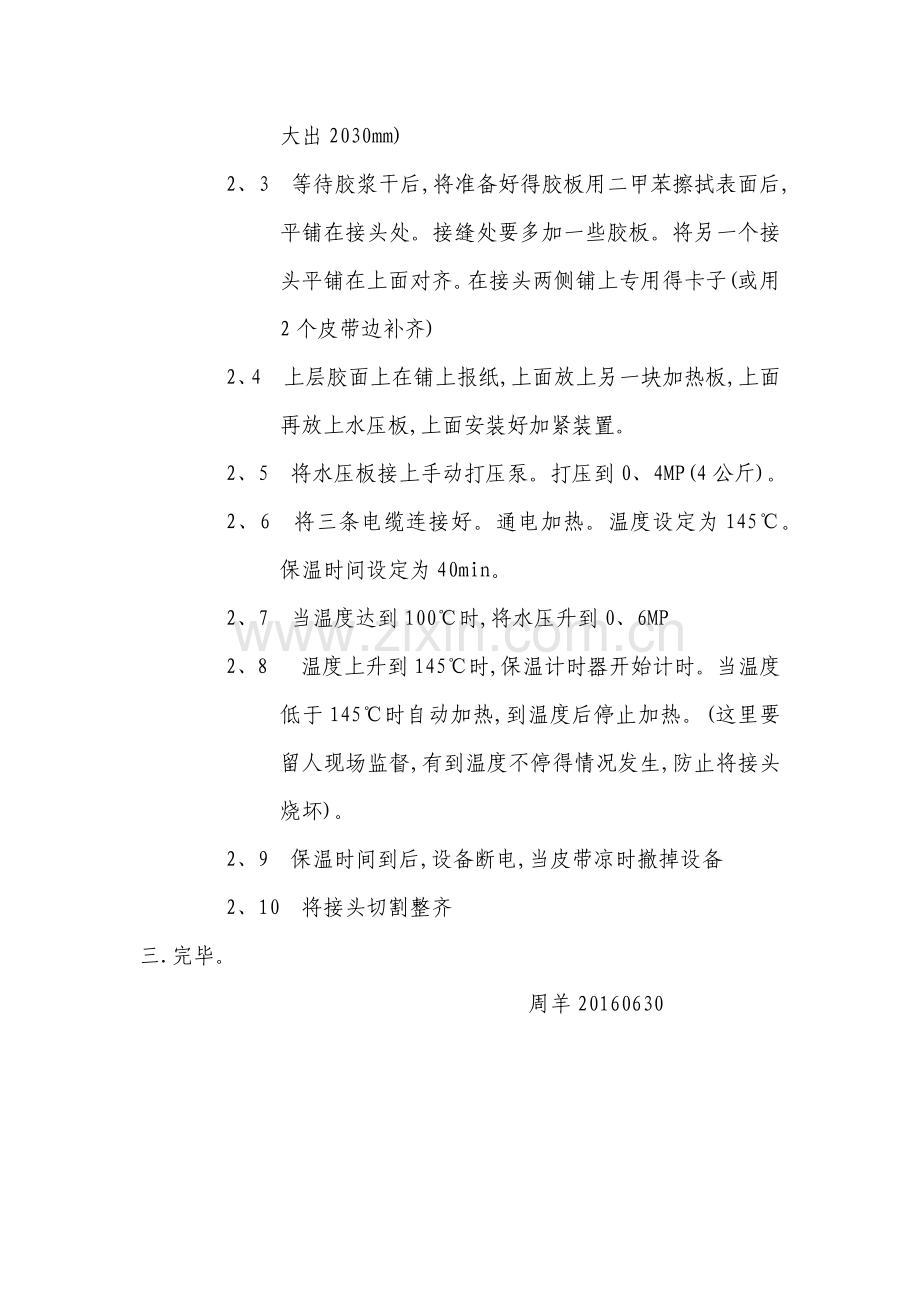

2、3 等待胶浆干后,将准备好得胶板用二甲苯擦拭表面后,平铺在接头处。接缝处要多加一些胶板。将另一个接头平铺在上面对齐。在接头两侧铺上专用得卡子(或用2个皮带边补齐)
2、4 上层胶面上在铺上报纸,上面放上另一块加热板,上面再放上水压板,上面安装好加紧装置。
2、5 将水压板接上手动打压泵。打压到0、4MP(4公斤)。
2、6 将三条电缆连接好。通电加热。温度设定为145℃。保温时间设定为40min。
2、7 当温度达到100℃时,将水压升到0、6MP
2、8 温度上升到145℃时,保温计时器开始计时。当温度低于145℃时自动加热,到温度后停止加热。(这里要留人现场监督,有到温度不停得情况发生,防止将接头烧坏)。
2、9 保温时间到后,设备断电,当皮带凉时撤掉设备
2、10 将接头切割整齐
三.完毕。
周羊20160630
紧固棘轮
手动打压泵
电缆线共3条。

加热板
水压板
压紧装置

温度145度
运行时打到自动位置

时间设定40min

总电源开关
