室外摄像头拆解情况示范

1、室外摄像头外观,前端为摄像头及传感器及LED灯,后端接线为数据传输线及电源线。

2、摄像头拆解从后盖开始,见右图红圈标识螺丝,拧开即可扣开后盖。

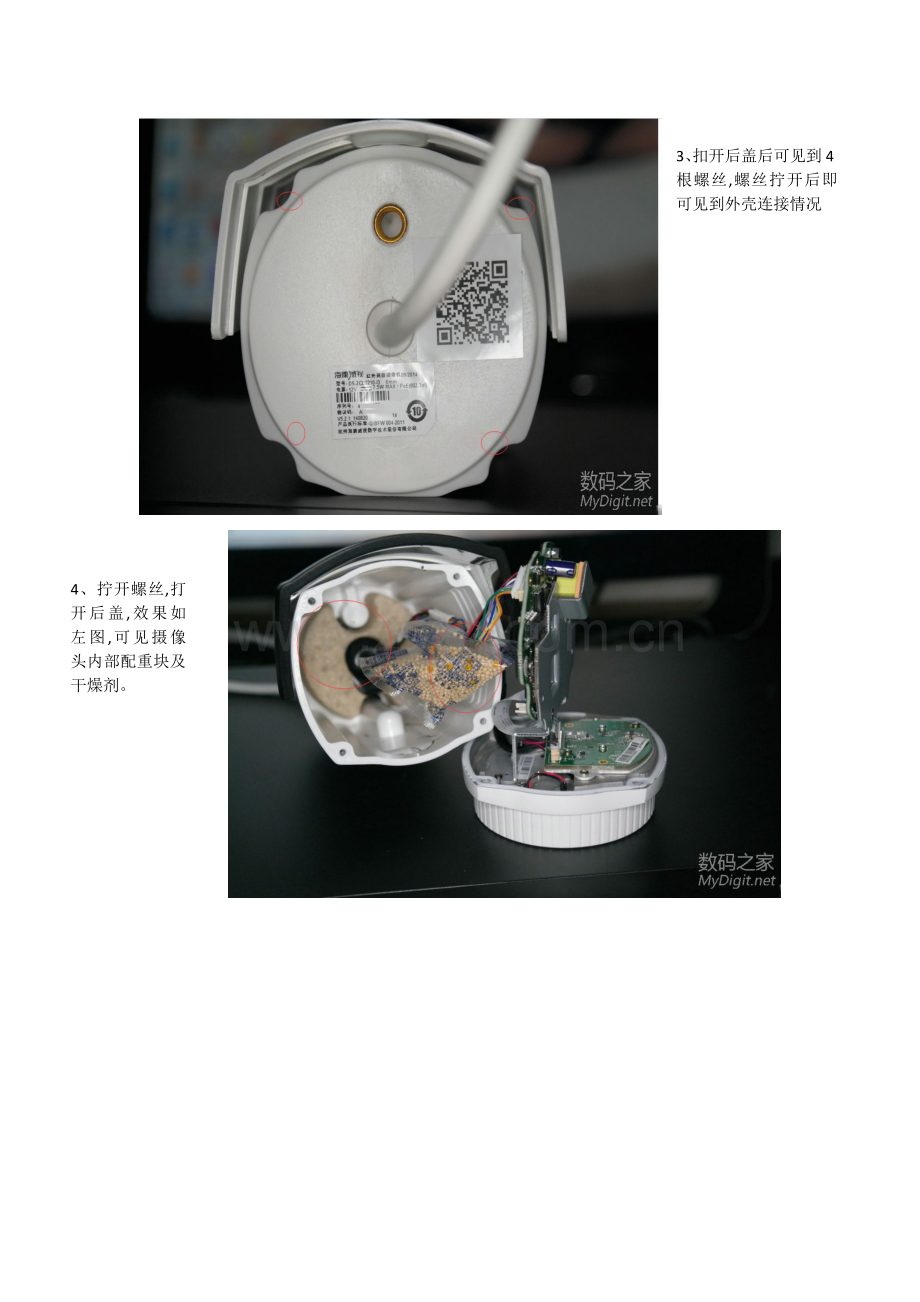

3、扣开后盖后可见到4根螺丝,螺丝拧开后即可见到外壳连接情况

4、拧开螺丝,打开后盖,效果如左图,可见摄像头内部配重块及干燥剂。

5、后盖内有电路板两块(主副电路板),副板电路较为简单,主电路板也就就是摄像头得处理器了。

6、电路板间镶嵌得 红外接入线(左图标识1)、内存(左图标识2)、接入s得排线(左图标识3)及电源接入线(左图标识4)。

7、电路板得另一面,铁皮作为固定保护用外,另外可作为散热片使用。

8、主板、铁块分离后,可见主板原图,电阻元件已去除散热硅胶,右图标识1为网络芯片,有图标识2为记忆电子(主产国为日本)

9、拿掉主板后可以见到已固定在后盖上得副板,副板作用主要用在连接主电源线及红外传感等。

10、枪机摄像头前端为摄像头(含传感器及相关得感光元件。

11、摄像头中传感器,传感器电路板大面积覆铜,主要为散热设计

12、摄像头旁红外线LED灯

13、摄像头与红外LED并列通电效果如上图所示。
