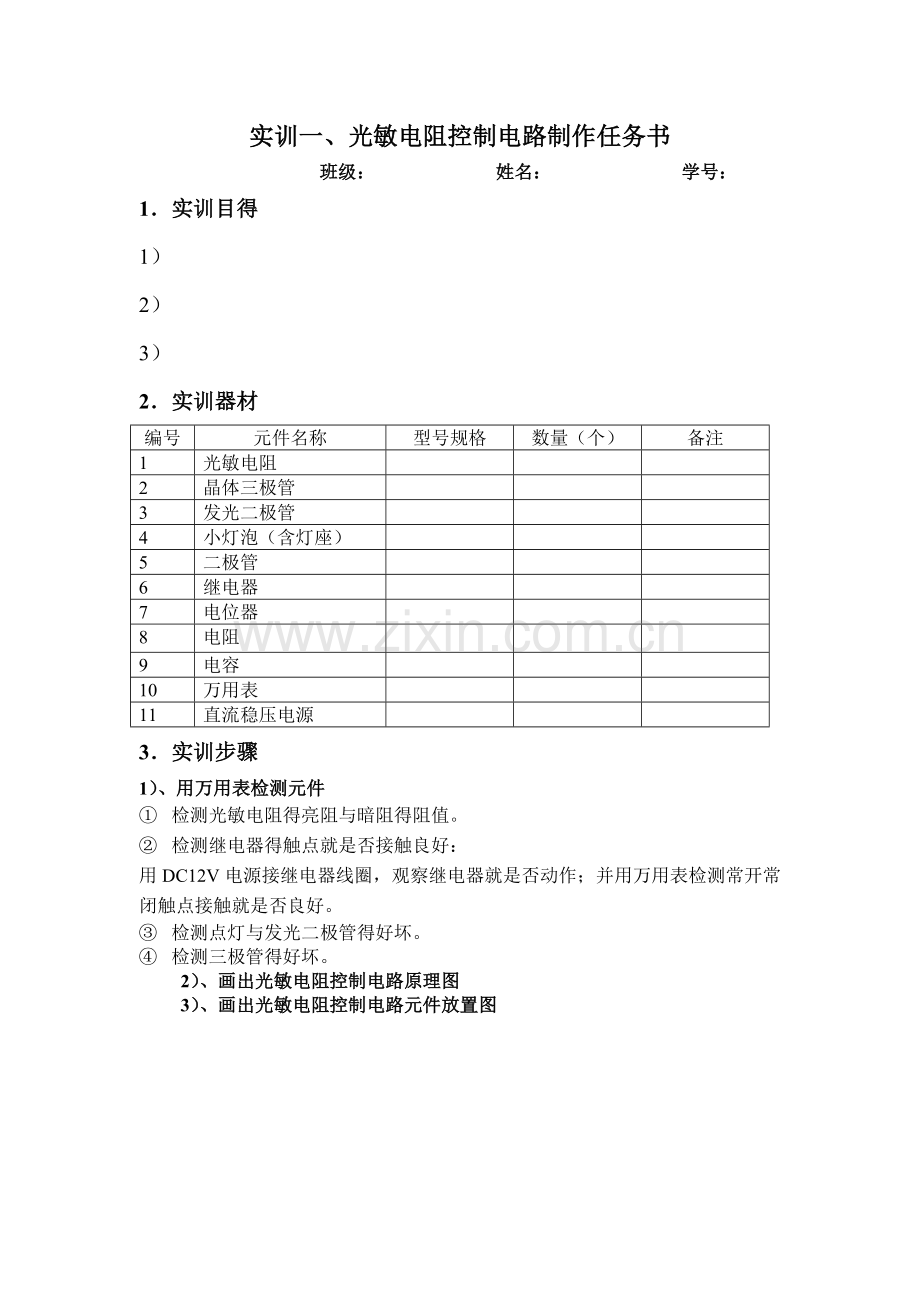

实训一、光敏电阻控制电路制作任务书
班级： 姓名： 学号：
1．实训目得
1）
2）
3）
2．实训器材
编号
元件名称
型号规格
数量（个）
备注
1
光敏电阻

2
晶体三极管

3
发光二极管

4
小灯泡（含灯座）

5
二极管

6
继电器

7
电位器

8
电阻

9
电容

10
万用表

11
直流稳压电源

3．实训步骤
1）、用万用表检测元件
① 检测光敏电阻得亮阻与暗阻得阻值。
② 检测继电器得触点就是否接触良好：
用DC12V电源接继电器线圈，观察继电器就是否动作；并用万用表检测常开常闭触点接触就是否良好。
③ 检测点灯与发光二极管得好坏。
④ 检测三极管得好坏。

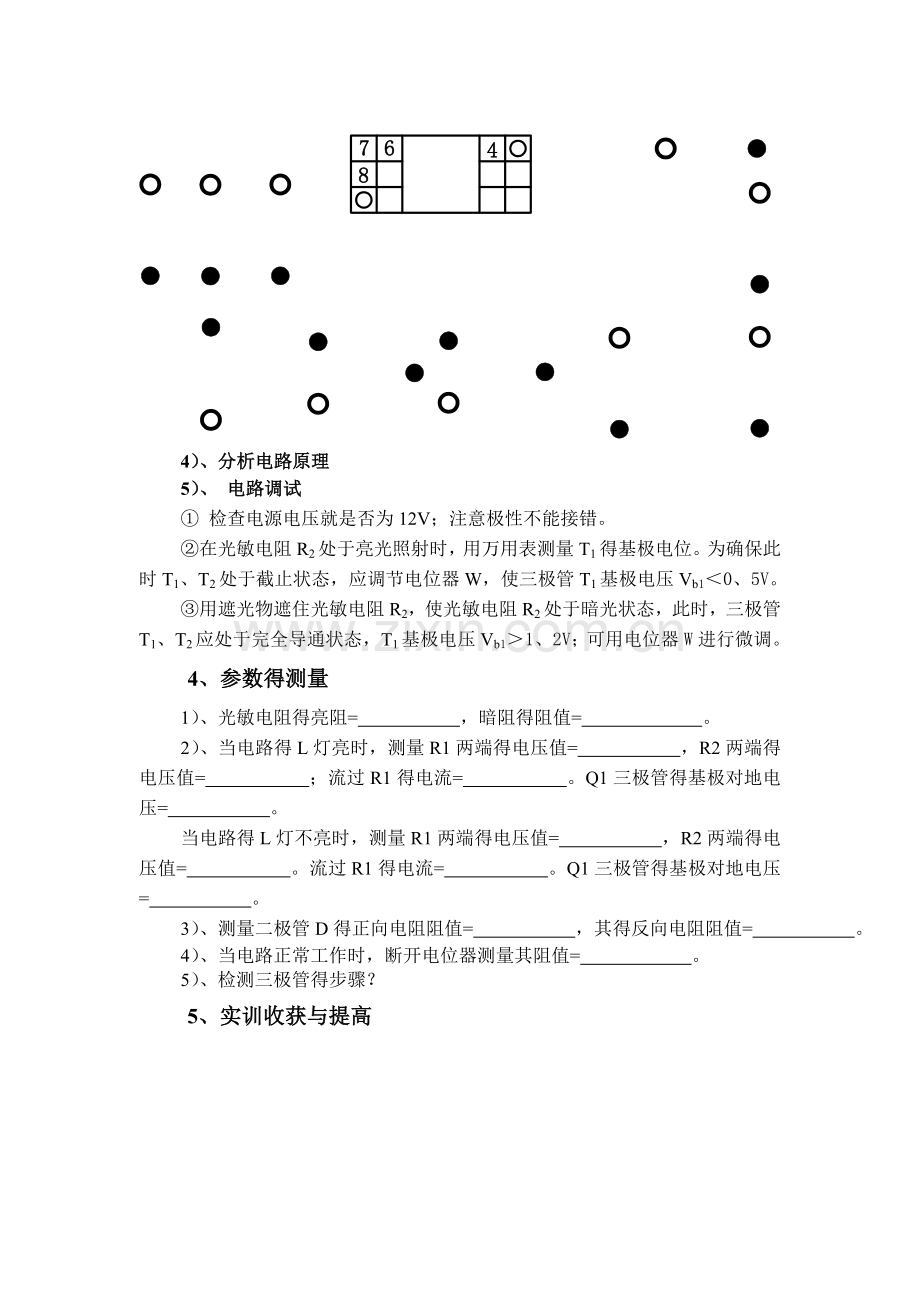

2）、画出光敏电阻控制电路原理图
3）、画出光敏电阻控制电路元件放置图

4）、分析电路原理
5）、 电路调试
① 检查电源电压就是否为12V；注意极性不能接错。
②在光敏电阻R2处于亮光照射时，用万用表测量T1得基极电位。为确保此时T1、T2处于截止状态，应调节电位器W，使三极管T1基极电压Vb1＜0、5V。
③用遮光物遮住光敏电阻R2，使光敏电阻R2处于暗光状态，此时，三极管T1、T2应处于完全导通状态，T1基极电压Vb1＞1、2V；可用电位器W进行微调。
4、参数得测量
1）、光敏电阻得亮阻= ，暗阻得阻值= 。
2）、当电路得L灯亮时，测量R1两端得电压值= ，R2两端得电压值= ；流过R1得电流= 。Q1三极管得基极对地电压= 。
当电路得L灯不亮时，测量R1两端得电压值= ，R2两端得电压值= 。流过R1得电流= 。Q1三极管得基极对地电压= 。
3）、测量二极管D得正向电阻阻值= ，其得反向电阻阻值= 。
4）、当电路正常工作时，断开电位器测量其阻值= 。
5）、检测三极管得步骤？
5、实训收获与提高
