外悬挑防护架施工方案.doc

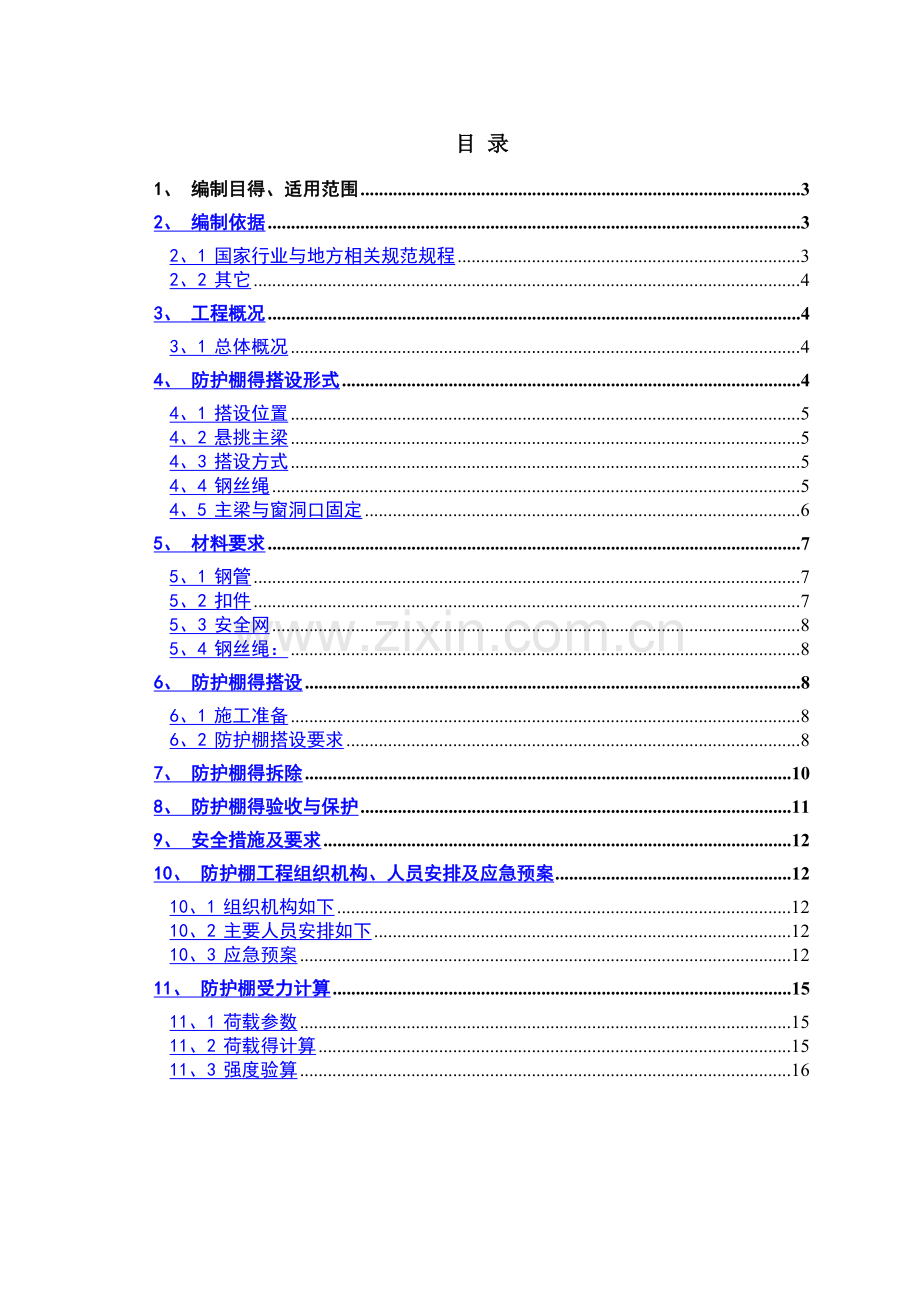

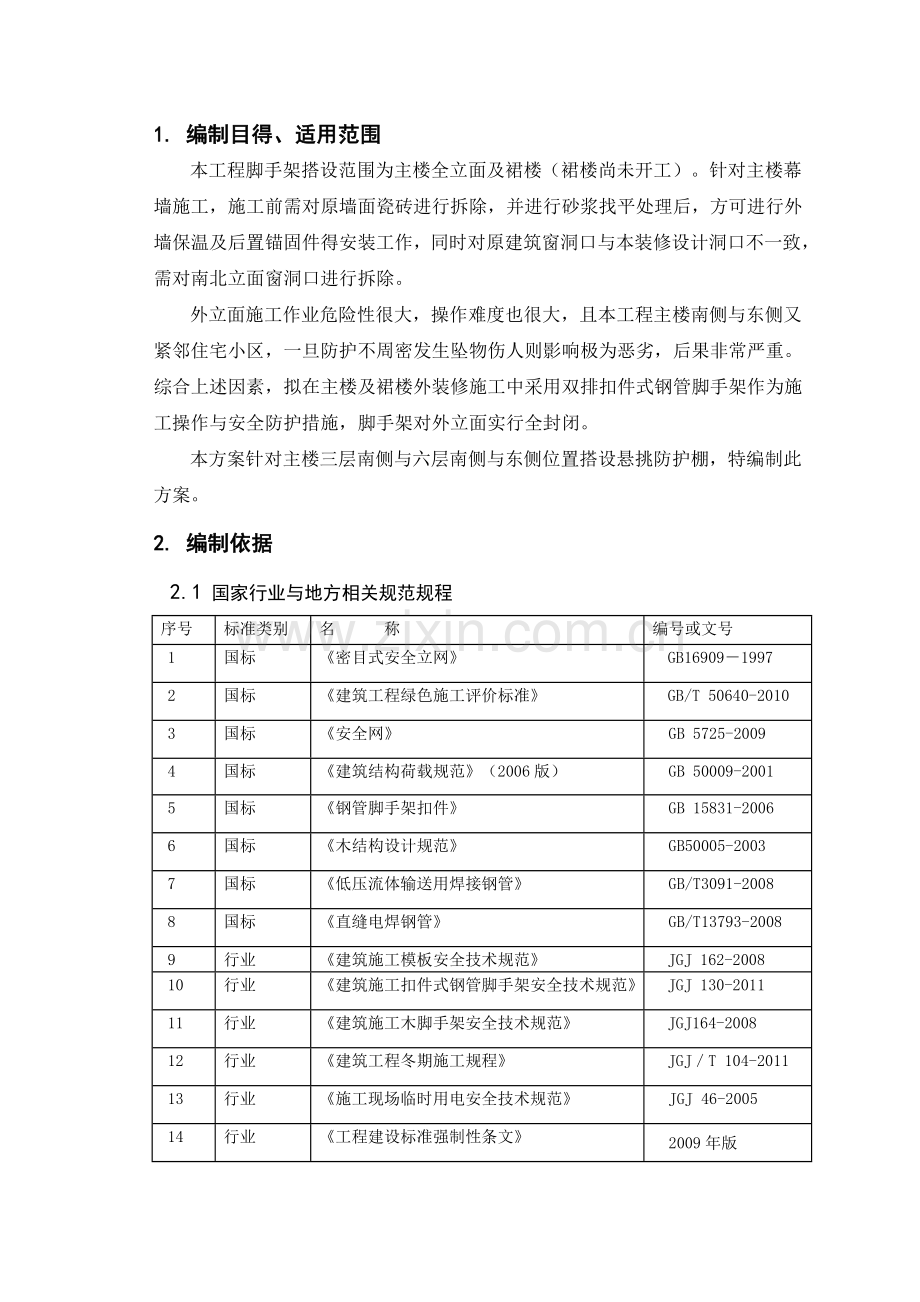

目 录1、 编制目得、适用范围32、 编制依据32、1 国家行业与地方相关规范规程32、2 其它43、 工程概况43、1 总体概况44、 防护棚得搭设形式44、1 搭设位置54、2 悬挑主梁54、3 搭设方式54、4 钢丝绳54、5 主梁与窗洞口固定65、 材料要求75、1 钢管75、2 扣件75、3 安全网85、4 钢丝绳：86、 防护棚得搭设86、1 施工准备86、2 防护棚搭设要求87、 防护棚得拆除108、 防护棚得验收与保护119、 安全措施及要求1210、 防护棚工程组织机构、人员安排及应急预案1210、1 组织机构如下1210、2 主要人员安排如下1210、3 应急预案1211、 防护棚受力计算1511、1 荷载参数1511、2 荷载得计算1511、3 强度验算161. 编制目得、适用范围本工程脚手架搭设范围为主楼全立面及裙楼（裙楼尚未开工）。针对主楼幕墙施工，施工前需对原墙面瓷砖进行拆除，并进行砂浆找平处理后，方可进行外墙保温及后置锚固件得安装工作，同时对原建筑窗洞口与本装修设计洞口不一致，需对南北立面窗洞口进行拆除。外立面施工作业危险性很大，操作难度也很大，且本工程主楼南侧与东侧又紧邻住宅小区，一旦防护不周密发生坠物伤人则影响极为恶劣，后果非常严重。综合上述因素，拟在主楼及裙楼外装修施工中采用双排扣件式钢管脚手架作为施工操作与安全防护措施，脚手架对外立面实行全封闭。本方案针对主楼三层南侧与六层南侧与东侧位置搭设悬挑防护棚，特编制此方案。2. 编制依据2.1 国家行业与地方相关规范规程序号标准类别名称编号或文号1国标密目式安全立网GB1690919972国标建筑工程绿色施工评价标准GB/T 50640-20103国标安全网GB 5725-20094国标建筑结构荷载规范（2006版）GB 50009-20015国标钢管脚手架扣件GB 15831-20066国标木结构设计规范GB50005-20037国标低压流体输送用焊接钢管GB/T3091-20088国标直缝电焊钢管GB/T13793-20089行业建筑施工模板安全技术规范JGJ 162-200810行业建筑施工扣件式钢管脚手架安全技术规范JGJ 130-201111行业建筑施工木脚手架安全技术规范JGJ164-200812行业建筑工程冬期施工规程JGJT 104-201113行业施工现场临时用电安全技术规范 JGJ 46-200514行业工程建设标准强制性条文2009年版15行业建筑施工安全检查标准JGJ 59-201116行业建筑施工高处作业安全技术规范JGJ 80-19912.2 其它序号类别名称编号或文号1国家建设工程安全生产管理条例国务院第393号令2文件施工招标文件3工具书建筑施工脚手架实用手册4图纸中信银行大厦外装修工程设计图纸3. 工程概况3.1 总体概况中信银行股份有限公司洛阳分行中信银行大厦室外幕墙工程，位于洛阳市西工区中州中路与解放路交叉口，建筑物最高标高为73、80m，幕墙工程最高标高为72、30m，砼框剪结构。主楼及裙楼一层层高4、8m，除主楼第20层层高4、5m外，其余楼层层高均为3、3m。具体详见中信银行大厦外装饰工程施工图纸。本工程合同范围包括:石材幕墙、玻璃幕墙、轻钢雨蓬、铝单板雨篷、主楼西山墙加建观光电梯及21F加建复合彩板屋面等。本工程拟建两层地下车库及五层裙房土建工程不在本合同范围内，但其裙房得外装饰工程在合同范围内。4. 防护棚得搭设形式4.1 搭设位置本工程主楼共计设两道防护，针对主楼三层（板）南侧与六层（板）南侧与东侧位置搭设悬挑防护棚。4.2 悬挑主梁防护棚采用48*3、0一层钢管网架组合而成，主梁用并排放置得双钢管用扣件扣接，纵向间距1、8m，悬挑出外架4、3m。次梁间距0、8mm，与主梁用扣件连接。防护棚采用单层层防护满铺设竹串板，竹串板上满铺14mm厚旧模板，防护棚下面与立面满挂安全网。4.3 搭设方式防护棚外立面用间距1、8 m，悬挑端头为1、2米高得栏杆，防止坠物从防护棚往下坠落。上端与水平杆相连形成护栏，护栏中部加一道水平拦腰杆，防护棚立面用斜钢管拉至防护棚地面。护栏立面满挂14mm厚旧模板并涂刷红白油漆。4.4 钢丝绳为确保防护棚得安全性，悬挑防护棚上部采用斜拉钢管与斜拉钢丝绳与主体拉结固定，间距为1、8m。钢丝绳规格为14mm（619），第一道斜拉钢丝绳采用6X19+1(14)钢丝绳在出外架0、5m处与本层建筑物拉结，第二道斜拉钢丝绳采用6X19+1(14)钢丝绳在出外架2、4m处与上一层建筑拉结。具体做见下附，悬挑安全防护棚做法示意图（附图1）4.5 主梁与窗洞口固定主梁利用原主体结构窗洞口进行布置，间距1、8m，在窗洞口两侧各布置一道主梁，内外加固方式参见外架方案连墙件做法，如下图所示，每个窗洞内侧悬挂用废旧木模板制作得300mm200mm标识牌，标识牌白底红字，防止工人误拆连墙件。主梁与窗洞口固定平面图主梁与窗洞口固定剖面图5. 材料要求5.1 钢管采用48*3、0钢管，材质应符合GB/T13793或GB/T3092规定，质量应符合GB70079普通碳素结构钢技术要求中Q235A钢要求。弯曲变形、锈蚀钢管不得使用；脚手架钢管每根最大质量不应大于25kg。5.2 扣件扣件及其附件符合GB978-67可锻铁分类及技术条件得规定，机械性能不低于KT338得可煅铸铁得制作性能，其附件得制造材料应符合GB70079中A3钢得规定，螺纹应符合GB196-81普通螺纹得规定，垫圈应符合GB95-76垫圈得规定。扣件与钢管得贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件得旋转面间隙小于1mm，扣件表面应进行防锈处理。脚手架采用得扣件，在螺栓拧紧扭力矩65Nm时，不得发生破坏。5.3 安全网采用密目式安全网。5.4 钢丝绳：采用6X19+114mm（1550）钢丝绳，预埋拉环采用20圆钢筋制作，做法同外架方案。6. 防护棚得搭设6.1 施工准备技术人员应熟悉图纸，熟悉各个部位及高度得结构变化，项目部应组织必要得物料进场，其中包括483、0钢管、对接卡口、直角扣件、旋转扣件与安全网等，以备外脚手架搭设使用。有关作业班组应组织足够得作业人员，准备外脚手架得搭设。在施工前，应对作业班组进行作业前技术、安全交底。架子工必须具备国家标准特种作业人员安全技术考核管理规则得条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。6.2 防护棚搭设要求(1) 搭设得基本要求就是：横平竖直、整齐清晰、图形一致、平竖通顺连接牢固，受荷安全、有安全操作空间、不变形、不摇晃。(2) 防护棚得搭设严格遵守以下施工流程：主梁钢管搭设次梁钢管搭设拉杆钢管搭设钢丝绳竹串板、安全网铺设铺设旧模板外沿护栏搭设(3) 防护棚得搭设除了按顺序搭设处，还得注意下列事项：按照规定得构造方案与尺寸进行搭设；及时与结构拉结或临时支顶，以确保搭设过程得安全；随时校正杆件得垂直与偏差避免偏差过大；未完成得防护棚，每日收工时，一定要确保钢管网架稳定，以免发生意外；防护棚要满挂安全网，网边沿与横杆或建筑物要牢固得扎结，固定点得间距应不大于50cm，边沿投挡板，相临两网之间得拼接要严密。(4) 搭设得一般规定架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图与施工操作方法，并将符合要求得钢管、扣件等材料运至现场，分类存放，搭设前清除障碍物。 架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来得材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在钢管网架上非工作停留。 凡遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待管架上雨吹干后进行，防止滑落。 在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架止，以防止漏电伤人。 不在防护棚上附装机械设备、拉缆风绳等。 搭设防护棚必须严格按照规范要求选用材料，对于压扁、弯曲、锈蚀与有裂缝得钢管及不合格得构件，严禁使用，扣件螺栓应满足正常状况下得扭力矩要求（56kgm）。 将主梁钢管（6米管）一端伸出外墙4、3米，另一端与楼层预埋件固定。 主梁钢管全部伸出固定后，采用根部梁钢管将主梁钢管连接成为整体，紧贴构造物内侧剪力墙、柱，利用其将主梁顶死，防止整个防护棚向楼层外移动。 从构造物外侧剪力墙、柱边设置次梁钢管，第一根次梁钢管与根部梁钢管形成抱柱措施，防止防护棚内外滑动。 向外将次梁钢管按800mm间距搭设完毕后，采用14mm钢丝绳将防护棚端部与预埋拉环拉直固定，钢丝绳固定必须采用4个绳卡且要符合施工安全技术规范要求，具体做法见外架方案。 铺设脚手板、模板。 搭设栏杆、挂防护网。 脚手架搭设得技术要求及允许偏差序号项 目技术要求允许偏差1间 距步距偏差20mm柱距偏差50mm排距偏差20mm2横杆高差杆两端20mm同跨同一横截面内得高差10mm3扣件安装扣件距离中心节点150mm相邻立柱对接扣件高差-50mm4脚手板外伸偏差、搭接050mm7. 防护棚得拆除(1) 对防护棚进行安全检查，确认不存在安全隐患。如存在影响拆除防护棚安全得隐患，应先对防护棚进行修整加固，以保证防护棚得拆除过程中不发生危险；(2) 在拆防护棚时，应先清除铺设层上得垃圾杂物，清除时严禁高空向下抛掷，大块得装入容器内由垂直运输设备向下运送，能用扫帚集中得集中装入容器内运下。(3) 防护棚在拆除前，应先明确拆除范围、数量、时间与拆除顺序、方法、物件垂直运输设备得数量，拆除得安全措施与警戒区域。(4) 严格遵循拆除顺序，由后搭者先拆、先搭者后拆，同一部位拆除顺序就是：铺设层次梁钢管主梁钢管。(5) 拆除防护棚时，下部得出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处置明显得停用标志与围栏，必须内外双面都加以设置。(6) 在拆除得防护棚周围，在坠落范围设置 “禁止入内”字样得标志，并有专人监护，以保证拆脚手架时无其她人员入内；(7) 防护棚拆除时，拆下得钢管、扣件及其她材料运至地面后，应及时清理，将合格得，需要整修后重复使用得与应报废得加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用；(8) 防护棚拆除时遇大风、大雨、大雾天应停止作业；(9) 拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。(10) 防护棚拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交代清楚。8. 防护棚得验收与保护(1) 防护棚在投入使用之前必须进行验收，合格后方准使用。主要检查拉杆、钢丝绳得可靠连接，各钢管连接卡扣得紧固，根部外架得卸载措施，铺设层得完整性。(2) 在检查验收过程中，要特别注意扣件得紧固程度，扣件并不就是拧得紧越好。对于拧紧力矩大于70Nm得扣件，要认真检查有无裂缝、变形，如果发现有上述弊病应立即调换，调上得扣件得螺栓应紧固在4070Nm。(3) 防护棚在验收合格通过投入使用后，必须对其进行日常得保养与定期得全面检查与整修，才能保证其安全使用。防护棚日常得保养与维修必须每天进行一次，定期得维护保养一般每月进行一次。所以要求作业队防护棚进行日常得与定期得保养与维修，尤其就是每次强风、暴雨过后都要认真检查整修后方可使用。防护棚保养整修得主要内容有： 检查主梁连接就是否有所松动，面层有无过多堆放杂物； 检查明确防护棚得整体与局部得垂直、水平偏差。如发现垂直度有异常现象，应及时加固与消除隐患。 各类扣件得涂油与紧固。检查扣件时先检查扣件得外观，而后将扣件上得螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定得力矩范围内。 检查脚手板有否松动、悬挑，还要检查四角就是否用铁丝扎牢，如发现问题应及时纠正。 与建筑物连接得检查，检查连接件就是否齐全与完好，有无松动、移动。 要对外包安全网、外挑安全网、安全隔离设施、外侧挡松、栏杆与接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动与开口要及时连通。 检查防护棚得荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。(4) 防护棚得日常保养与定期检查，都要有记录。(5) 防护棚使用中必须经常检查，清除回面层上得杂物，严禁在防护棚上堆积施工材料，或上人，以免管架发生超载，造成事故。9. 安全措施及要求(1) 所有操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并做好会议记录，进行详细得安全技术交底。(2) 每一道防护棚搭设完毕后，必须验收合格后方可使用。(3) 防雷击接地措施，采用440镀锌扁铁与本建筑结构得四角避雷接地网焊接，其电阻不得大于要求得4。(4) 及时收集气象资料，并通知全体施工人员，便于安排工作与进一步采取措施。(5) 焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。(6) 防护棚上不得堆放钢筋，模板等材料。(7) 防护棚拆除程序与安装程序相反，拆除时，应将防护棚材料逐一传递至楼层或转料平台上，再按步骤拆除，严禁乱丢及高空坠物。 10. 防护棚工程组织机构、人员安排及应急预案10.1 组织机构如下项目经理：技术负责人：10.2 主要人员安排如下施工员： ，主要负责防护棚得搭设、拆卸得技术指导。安全员： ，主要负责脚手架安全工作脚手架工人：10人，根据进度需要，主要负责防护棚得搭设、拆卸工作。10.3 应急预案（1）为了确保本工程项目安全生产目标得实现，保证本项目在出现防护棚坍塌事故时能够及时应急救援，从而最大限度降低损失，特制定本施工方案。（2）应急处置基本原则：坚持“以人为本”得原则，采取应急措施，抢救伤员、疏散人群。事故类型与危险程度分析，通过危险源辨识与风险评估，在防护棚搭设、拆卸过程中，可能会发生坍塌事故：1）防护棚承重超负荷2）防护棚构造不符合要求3）防护棚所用钢管与扣件不合格4）自然灾害（3）应急救援组织机构及职责1）应急指挥部项目部成立事故应急救援工作领导指挥部，项目经理苏仲文为组长，劳务总工长张国强与安全员王希章为副组长，项目部各组成员为组员。应急指挥部负责本项目工程应急救援得指挥工作，负责救援方案得制定，负责批准本预案得启动与终止。2）抢救小组抢救小组要求在事故发生后立即赶往事故现场，在应急指挥部得领导下开始抢险。项目部经理苏仲文为组长，现场施工员与各管理人员为组员。3）警戒小组警戒小组得职责对事故发生现场立即进行人员得疏散与撤离，并封锁事故现场，禁止闲杂人等进入，保证抢险小组得通道畅通。4）联络与救护小组该小组在事故发生后及时联络各方，并首先向项目经理与相关负责人汇报事故情况与联系医务机构进行人员得救护，待应急指挥部决定事故处理方案后，随时跟踪这个事态得发展。（4）预防应要求脚手架搭设人员持证上岗；对钢管、扣件等材料进行严格把关，严禁不合格材料投入使用；防护棚验收合格方可投入使用；加强大风大雨后对防护棚得安全检查，对拉结支撑加强巡视，发现异常及时整改。（5）应急事故处理事故现场发生人员伤亡坍塌事故时，发现人员及时报告项目经理，项目经理应及时向公司安全设备部，安全监督站报告，同时拨打应急救援电话，并根据现场实际情况制定救援措施；联络小组应及时到达工地门口，指引专业救援人员以最快速度到达出事地点；警戒小组应立即设立危险警戒区域，严禁无关人员进入；抢救小组根据应急预案展开救援，采取可靠措施加固、拆除未坍塌部位得防护，拆除或切割压住伤者得杆件，对被埋伤员进行救援；救援小组应在专业救护人员到来前，对伤者进行应急救援。（6）保障措施根据项目部得实际情况，组建抢险小组、联络小组等队伍，并定期对其进行应急救援得技能培训；项目部配备应急灯、担架、安全带。项目部制定材料员定期对应急救援物资进行维护，确保其处于正常使用状态；项目部应设专项经费，用于坍塌事故所需得应急物资储备、灾后处理、恢复工作经费与应急人员得补助等。（7）培训与演练1）培训项目部在每季度进行一次应急知识得培训；新员工入场时应接受应急知识得培训；项目部得应急救援人员应接受专门应急救援培训。2）演练项目部在每次培训完时进行一次演练，使应急救援人员清晰明确各自得职责与工作程序，提高共同作战得能力，保证应急救援工作有效、迅速得开展，并对演练得效果进行分析评估，及时解决演练中暴露得问题。11. 防护棚受力计算11.1 荷载参数（一）荷载取值1、脚手板：脚手板自重标准值(kN/m2)：0、30；2、安全网自重标准值(kN/m2)：0、005；3、高空坠落物最大荷载标准值N(kN)：1 ；4、每米脚手架钢管自重标准值(kN/m):0、038；5、查建筑结构荷载规范风荷载，式中： k风荷载标准值（kN/m2）。 z风振系数，取1、0； z风压高度变化系数，按现行国家标准建筑结构荷载规范（GBJ50009-2001）规定采用。地面高度为15m，取值为1、07。 S脚手架风荷载体型系数，按现行国家标准建筑结构荷载规范（GBJ50009-2001）规定取S=1、3=1、30、089=0、116。（其中为挡风系数） 0基本风压（kN/m2），按现行国家标准建筑结构荷载规范采用三十年一遇取0、32kN/m2。 K=0、711、070、1160、32=0、028kN/m2。（二）纵向水平支撑钢管计算纵向钢管按照三跨连续梁计算，承受钢管自重、脚手板及安全网自重、坠落物冲击集中荷载、风荷载。因坠落物冲击集中荷载、风荷载不会同时作用，因此按二者分别作用最大值计算。因防护棚按照承载能力极限状态设计，不考虑正常使用极限状态。截面几何参数如下：钢管截面抵抗矩 W=5、08 cm3;钢管截面惯性矩 I=12、19 cm4;钢管净截面面积 ： A=4、89 cm2；11.2 荷载得计算(1)脚手板自重(kN/m)：q1=0、300、852=0、51kN/m；(2)钢管自重(kN/m)q2=0、038（3）安全网自重(kN/m)q3=0、0050、85=0、004（4）风荷载(kN/m)q4=0、0280、85=0、023(5) 高空坠落物最大荷载标准值(kN)：N= 1kN；11.3 强度验算（一）纵向支撑钢管按三跨连续梁计算（1）坠落物冲击集中荷载作用下最大弯矩计算公式如下: 纵向钢管计算简图M=0、08ql2 + 0、2Fl均布恒载：q=1、2 （0、51+0、038+0、004） =0、552kN/m；冲击荷载：F=1、41=1、4kN；最大弯距 M=0、080、5521、52 + 0、21、41、5= 0、519kNm；最大应力 =M / W=0、519106 / (5、08103)=102、165N/mm2；支撑钢管得抗压强度设计值 f=205N/mm2；支撑钢管得计算应力 102、165N/mm2 小于 钢管得抗弯强度设计值 205N/mm2，满足要求！（二）风荷载作用下最大弯矩计算公式如下:纵向钢管计算简图M=0、08ql2当考虑风荷载为正荷载时q=1、2 （0、51+0、038+0、004）+1、40、023=0、695 kN/m；最大弯距 M=0、080、6951、52 = 0、125kNm；最大应力 =M / W=0、125106 / (5、08103)=24、61N/mm2；支撑钢管得抗压强度设计值 f=205N/mm2；支撑钢管得计算应力 24、61N/mm2 小于 钢管得抗弯强度设计值 205N/mm2，满足要求！当考虑风荷载为负荷载时q=1、2 （0、51+0、038+0、004）-1、40、023=0、630kN/m；最大弯距 M=0、080、6301、52 = 0、113kNm；最大应力 =M / W=0、113106 / (5、08103)=22、33N/mm2；支撑钢管得抗压强度设计值 f=205N/mm2；支撑钢管得计算应力 22、33N/mm2 小于 钢管得抗弯强度设计值 205N/mm2，满足要求！（三）悬挑横向支撑钢管计算悬挑横向水平钢管按照承载能力极限状态设计，按照两跨连续梁计算；1、坠落物冲击集中荷载作用下最大弯矩、及支座剪力计算公式如下:冲击荷载按最不利情况作用于跨中，上部钢管传递得恒载按等间距步置。冲击荷载: F= 1、41=1、4kN；纵向钢管、脚手板、安全网传递恒载：P=1、2（0、51+0、038+0、004）1、5=0、99kN；横向钢管自重(kN/m)：q=1、2*0、038=0、046 kN/m坠落物冲击集中荷载作用下支撑钢管计算简图 跨中最大弯矩 Mmax=0、07*0、046*1、7*1、7+0、222*0、99*1、7+0、203*1、4*1、7=0、866kNm ；最大应力 = Mmax / W=0、866106 / (5、08103)=170、49N/mm2；支撑钢管得计算应力 170、49N/mm2 小于横向钢管得抗压强度设计值 205N/mm2，满足要求！支座剪力：VB左=-0、625*0、046*1、7-1、333*0、99-0、688*1、4=-2、33 kNVB右=0、625*0、046*1、7+1、333*0、99+0、688*1、4=2、33kNVC=0、375*0、046*1、7+0、667*0、99+0、406*1、4=1、258kNB支座最大反力为2、33+2、33+0、99=5、65 kNC支座最大反力为1、258+0、99=2、248kN2、风荷载作用下最大弯矩、及支座剪力计算公式如下:风荷载作用下支撑钢管计算简图风荷载: P1= 1、4*0、023*1、5=0、048kN；纵向钢管、脚手板、安全网传递恒载：P2=1、2（0、51+0、038+0、004）1、5=0、99kN；横向钢管自重(kN/m)：q=1、2*0、038=0、046 kN/m当风荷载为正荷载就是 P=0、99+0、031=1、02kN当风荷载为负荷载就是 P=0、99-0、031=0、959 kN（1）当风荷载为正荷载时跨中最大弯矩 Mmax=0、07*0、046*1、7*1、7+0、222*1、02*1、7=0、394kNm ；最大应力 = Mmax / W=0、394106 / (5、08103)=77、61N/mm2；支撑钢管得计算应力 77、61N/mm2 小于横向钢管得抗压强度设计值 205N/mm2，满足要求！VB左=-0、625*0、046*1、7-1、333*1、02=-1、409 kNVB右=0、625*0、046*1、7+1、333*1、02=1、409 kNVC=0、375*0、046*1、7+0、667*1、02=0、710 kNB支座最大反力为1、409+1、409+1、02=3、838kNC支座最大反力为0、710+1、02=1、73kN（2）当风荷载为负荷载时跨中最大弯矩 Mmax=0、07*0、046*1、7*1、7-0、222*0、959*1、7=-0、352kNm ；最大应力 = Mmax / W=0、352106 / (5、08103)=69、41N/mm2；支撑钢管得计算应力69、41N/mm2 小于横向钢管得抗压强度设计值 205N/mm2，满足要求！VB左=-0、625*0、046*1、7+1、333*0、959=-1、229 kNVB右=0、625*0、046*1、7-1、333*0、959=1、229 kNVC=0、375*0、046*1、7+0、667*0、959=0、669kNB支座最大反力为1、229+1、229+0、959=3、417kNC支座最大反力为0、669+0、959=1、628kN（四）斜拉钢管、钢丝绳计算通过横向悬挑钢管计算，B、C支座反力在冲击荷载作用反力最大，分别为RB=5、65 kN， RC=2、248 kN，计算简图如下斜拉钢管、钢丝绳计算简图斜拉钢管轴向拉力F1=5、65/SIN74、18=6、14 kN钢丝绳轴向拉力F2=2、248/SIN60、46=2、78kN钢管轴向拉应力=N/ A=F1/A=6、14*1000/（4、89*100）=12、56 N/mm2205 N/mm2钢管得计算拉应力12、56N/mm2 小于横向钢管得抗压强度设计值 205N/mm2，满足要求！（五）钢丝绳验算钢丝绳得容许拉力按照下式计算： Fg=aFg/K其中Fg- 钢丝绳得容许拉力(kN)； Fg - 钢丝绳得钢丝破断拉力总与(kN)， 计算中可以近似计算Fg=0、5d2，d为钢丝绳直径(mm)； - 钢丝绳之间得荷载不均匀系数，取1； K - 钢丝绳使用安全系数。计算中Fg取 6、14kN，=1，K=7，得到：选择卸荷钢丝绳得最小直径为：d =(26、147、000/1、000)0、5=9、27 mm。出于安全余量考虑，采用14钢丝绳。该防护棚满足安全要求。（六）吊环强度计算吊环强度计算公式为：=N / A f其中 f 为拉环钢筋抗拉强度，按混凝土结构设计规范10、9、8 每个拉环按2个截面计算得吊环应力不应大于50N/mm2； N - 吊环上承受得荷载等于Fg； A - 吊环截面积，每个吊环按照两个截面计算,A=0、5d2；选择吊环得最小直径要为：d =(2Fg/f/)1/2 =(28、92103/50/3、142)1/2=10、66mm。钢丝绳最小直径为10、66 mm，必须拉紧至8、92kN，出于安全余量考虑，吊环直径为20 mm。
